手持喷漆罐辅助握把喷枪结构

　　该结构面向常规气雾喷漆罐的手持作业场景，主要解决直接按压罐顶喷嘴时施力别扭、长时间喷涂手指疲劳、喷涂姿态不稳定以及喷嘴与工件距离不易控制的问题。整体由手枪式握把、罐体夹持环、顶部压杆、红色触发件和若干紧固螺钉组成，装配后可将标准圆柱形喷漆罐固定在握把前方，使用者通过扣动扳机带动上部压杆下压喷嘴，实现连续或间歇喷涂。

　　从实际使用逻辑看，喷漆作业常见于模型制作、钣金补漆、家具修补、广告标识处理、3D打印件后处理和小型零部件表面涂装。直接握持气雾罐时，手指需要反复按压顶部小面积喷头，施力方向与罐体轴线重合，手腕常处于不自然姿态；加装该握把后，握持点下移，扳机受力方向更符合人手扣握习惯，食指或中指可通过较小行程控制喷头开闭，喷涂过程中罐体轴线更容易保持稳定。

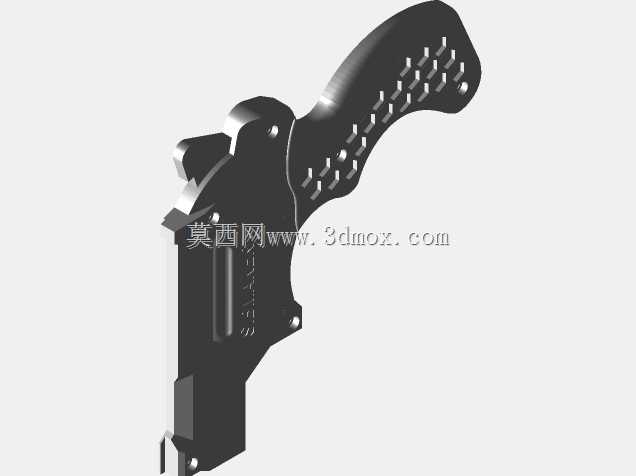

　　外形上，主体采用手枪式布局，握把向后下方倾斜，表面布置蜂窝状凹坑。该类凹坑并非单纯装饰，在三维结构中可形成连续的减材区域，降低增材制造时的材料消耗，同时增加手指接触区域的摩擦边界。握把背部曲线按照掌托和指根贴合关系设计，前段设置扳机避让槽，使红色触发件在枢轴附近摆动时不与主体发生干涉。扳机上端与压杆传力区域对应，下端靠近握把前缘，扣动行程控制在小幅范围内，避免手指过度弯曲。

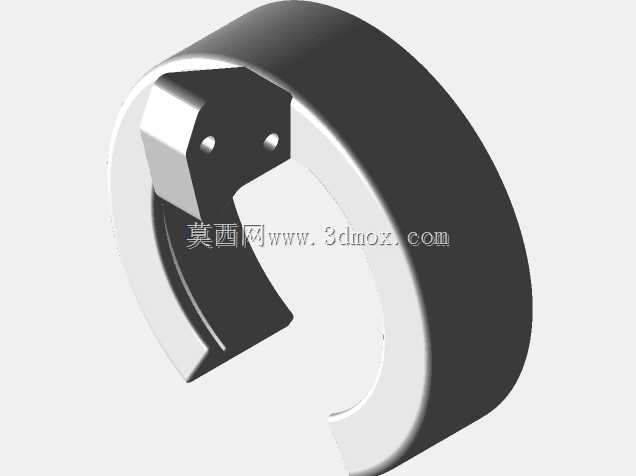

　　罐体固定部分采用半包围环套结构，环体内径围绕常见气雾罐圆柱段设计，侧壁留出装配开口，便于罐体从侧向或下方装入。环体上方与枪身主体连接，下方形成承托边界，限制罐体在喷涂反力和手持晃动下的轴向窜动。由于喷漆罐品牌之间存在直径和肩部高度差异，建模时夹持环需要重点控制内径、环体高度以及与顶部压杆的相对位置；若用于不同规格罐体，可通过调整环体壁厚或增加弹性衬垫来补偿公差。

　　顶部压杆位于喷嘴上方，承担扳机力到喷头按压动作的转换。压杆与枪身主体之间通过螺钉形成定位和转动约束，前端压头对应罐顶喷嘴中心，后端接受扳机传递的力。设计时需保证压头与喷嘴接触面积适中，过小容易偏压喷头，过大则可能干涉罐顶卷边。压杆下死点应满足喷嘴完全开启所需位移，同时不能超过喷头允许行程，防止长期使用造成阀门卡滞。

　　枪身主体左右两侧通过多颗螺钉连接，形成分体式装配结构。这种思路便于增材制造时减少支撑，也有利于内部容纳扳机、枢轴和压杆空间。主体侧面的沉头螺钉孔需要控制同轴度和沉孔深度，螺钉装入后表面不应突出，以免握持时摩擦手掌。扳机采用醒目的红色件，与黑色主体区分，在装配检查和操作识别上更直观；其枢轴孔与主体孔位之间应保留合理间隙，保证扣动和回弹顺畅。

　　尺寸边界方面，整枪长度主要由罐体直径、握把前后厚度和顶部压杆跨度决定；高度方向受气雾罐总高和枪身覆盖区域影响；握把宽度则以人手四指握持为依据，蜂窝区域壁厚不宜过薄，避免层间受力后开裂。夹持环中心线应与握把受力中心尽量接近，使罐体重量落在手掌支撑范围内，减少前端倾覆感。喷嘴中心到握把前缘的距离需兼顾手指活动空间和压杆力臂，过近会导致扳机布置困难，过远则会增加握持力矩。

　　结构建模时应重点检查三类干涉：其一是罐体装入后与环体、压杆、枪身前端的间隙；其二是扳机摆动全过程中与握把槽壁、罐体肩部的间隙；其三是压杆下压时与罐顶卷边、喷嘴外圈的接触位置。对于增材制造件，销、环-100%以及主体R、主体L、触发器-30%这类填充设置体现了受力差异思路：夹持环和销类承力件需要更高刚度，主体和扳机在保证装配强度的前提下可降低填充以减轻重量。材料选择PETG时，层间韧性较好，适合手持夹持和轻微弹性变形场景，但扳机枢轴孔、压杆接触头等高频受力位置仍需保证孔壁厚度和打印方向一致性。

　　喷涂动作中，喷嘴会产生少量漆雾回流，握把前缘和压杆周围可能积累涂料，因此外形应尽量减少深窄凹槽，蜂窝孔边缘也要便于擦拭。夹持环与罐体之间不宜设计成完全密封死角，留出少量清洁间隙更符合实际维护。整体结构不涉及复杂气动回路，核心在于把人手扣握动作稳定转换为喷头按压动作，并通过可靠的罐体限位提升小幅喷涂作业的操控性。
