打印机用带输出齿轮微型步进电机结构

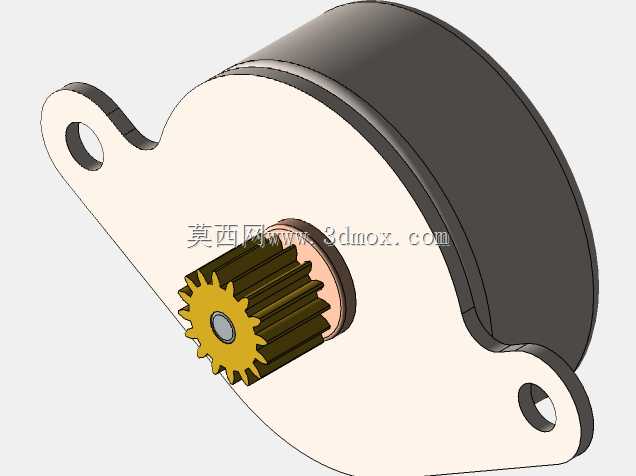

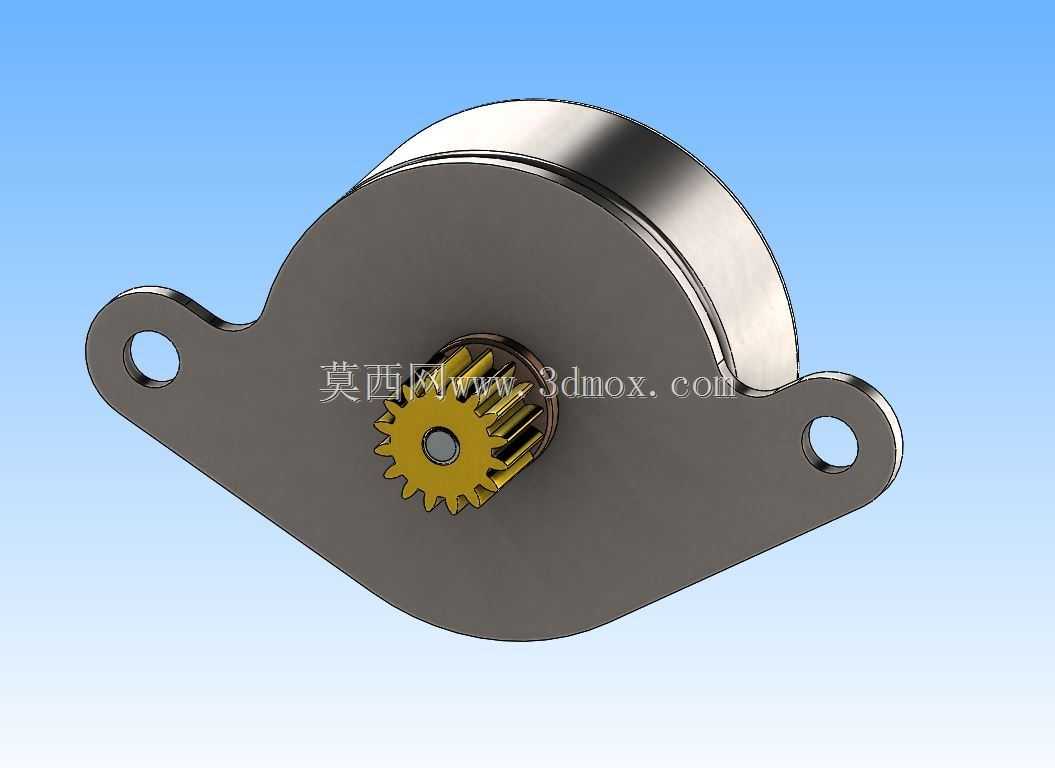

这款带输出齿轮的微型步进电机，主要面向桌面级打印设备的走纸、字车驱动场景设计，在小型办公外设、家用打印装置的进给传动链路里承担核心动力输出作用，区别于常规无输出端配件的步进电机，它直接在输出轴上集成了配套传动齿轮，省去了选型时额外匹配输出传动件的适配环节，能直接和设备内部的从动齿轮组啮合传递扭矩，大幅缩减装配环节的零件匹配工作量。从结构设计逻辑来看，整体采用扁圆形的定子壳体布局，这种形态是为了适配打印机内部狭窄的竖向安装空间，壳体两侧延伸出带安装孔的固定耳，两个安装孔的中心距经过尺寸校核，刚好匹配常规桌面打印机机架上的预设安装位，安装时不需要额外制作转接支架，直接穿入固定螺丝即可完成定位，安装耳的厚度做了加厚处理，能避免长期运行震动导致的固定位开裂变形。输出端的齿轮采用小模数金属齿形设计，和轴端采用过盈配合加周向定位的固定方式，不会出现高速启停时齿轮打滑丢转的问题，齿形的啮合间隙经过公差优化，既能保证传动过程无卡滞，也能把反向间隙控制在打印进给要求的精度范围内，避免走纸过程出现步距偏差导致的打印错位。设计时特意将电机的出线端做了侧置避让，不会和周边的走线槽、机架加强筋产生空间干涉，壳体的外圆尺寸也做了边界控制，安装后和周边的打印头移动导轨、送纸胶辊之间预留了足够的安全间隙，不会出现运动部件擦碰壳体的问题。这类微型步进电机的步距角适配打印设备的进给精度要求，运行时的震动噪音控制在小型办公设备的允许范围内，输出扭矩刚好匹配打印过程中走纸、字车移动的负载需求，不会出现动力冗余导致的体积浪费，也不会因为扭矩不足出现带载丢步的问题。在建模过程中，完整还原了固定耳的安装孔倒角、输出齿轮的齿形细节、壳体的合模接缝位置，所有安装边界的尺寸都和实际量产零件保持一致，结构设计人员在做打印机整机布局时，可以直接调用这个模型完成空间干涉检查、传动链路匹配，不需要再重新测绘零件尺寸，能有效缩短外设产品的开发周期。
