飞熊GHOST5改装E3DV6挤出散热组件

这套挤出散热组件是针对桌面级FDM 3D打印机的近程送丝改装方案，核心适配飞熊GHOST 5机型，将原有远端送丝结构替换为近程直接驱动结构，同时搭载E3D V6规格散热模块，解决原有远端送丝路径长、回抽响应滞后、柔性耗材送料阻力大的痛点。从实际应用场景来看，改装后的打印头可适配TPU、TPE等柔性耗材打印，同时在打印PLA、ABS、PETG等常规耗材时，能有效降低送丝打滑、堵头概率，提升打印件表面质量与尺寸精度，适合桌面级3D打印爱好者、小型创客工坊做设备升级使用。

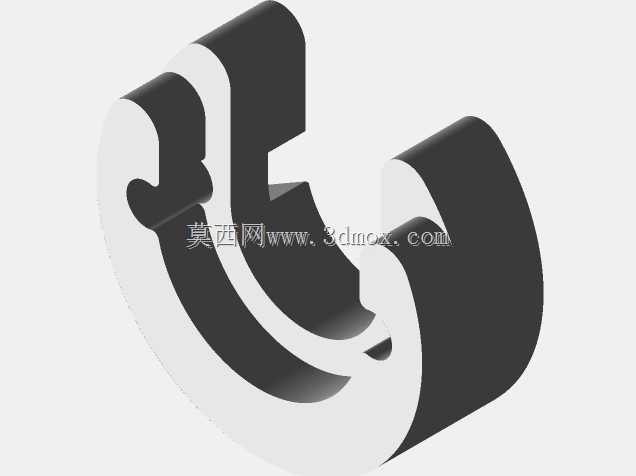

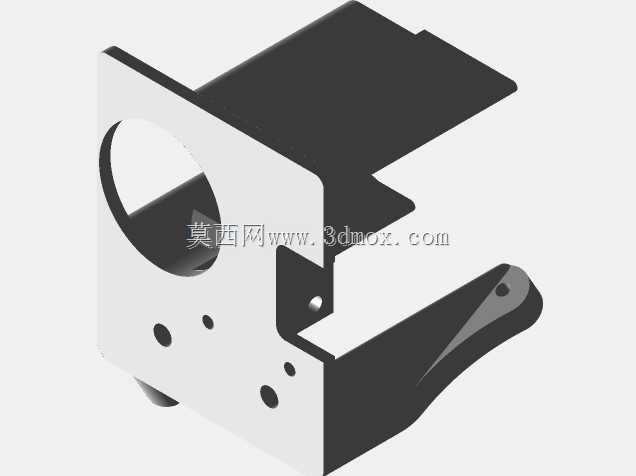

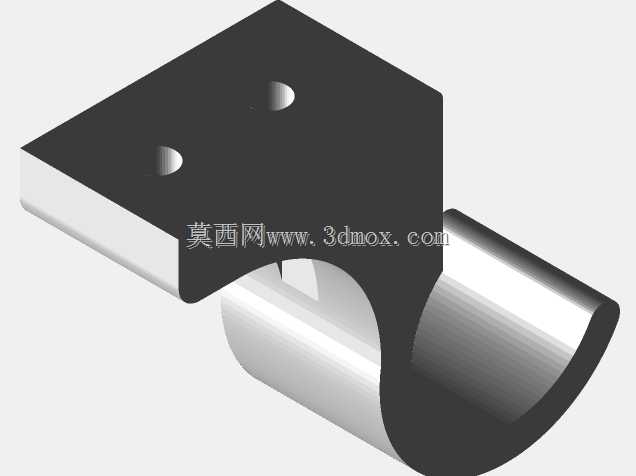

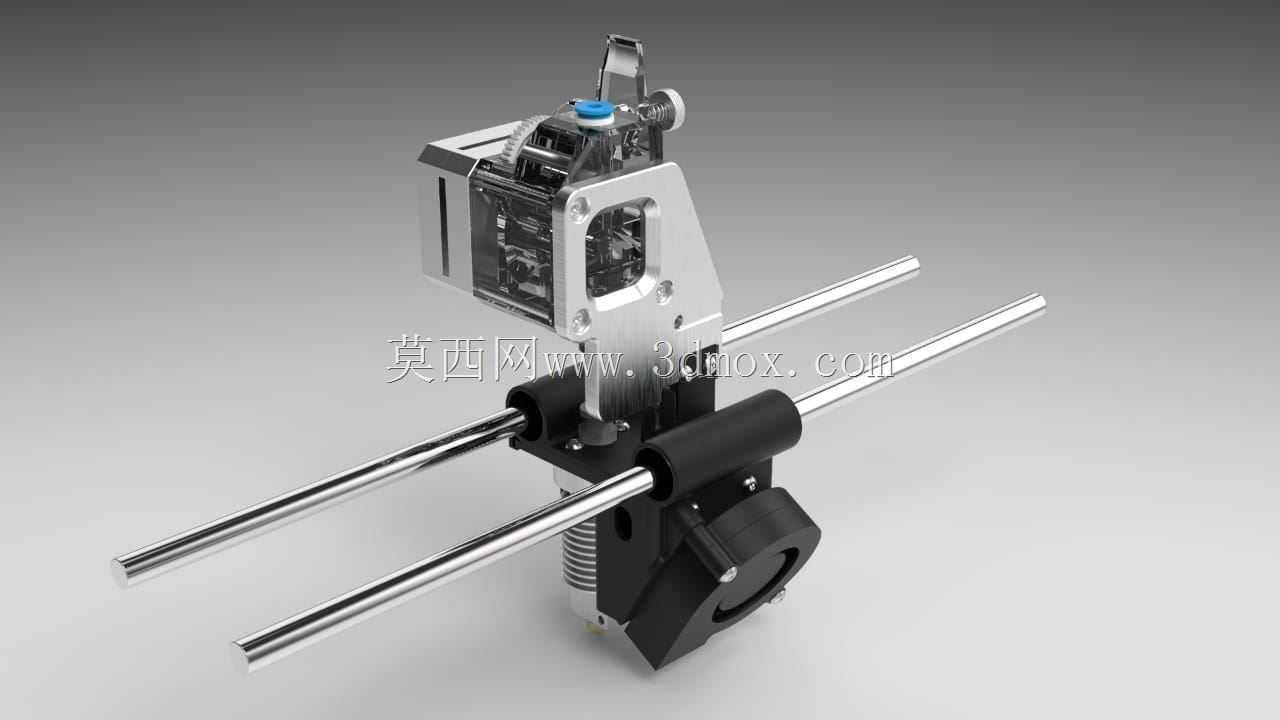

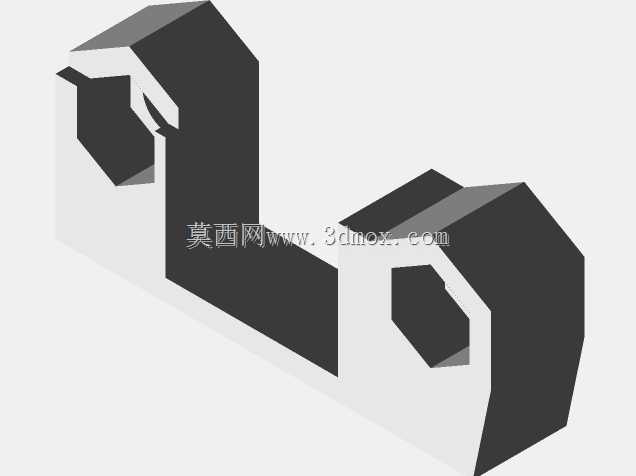

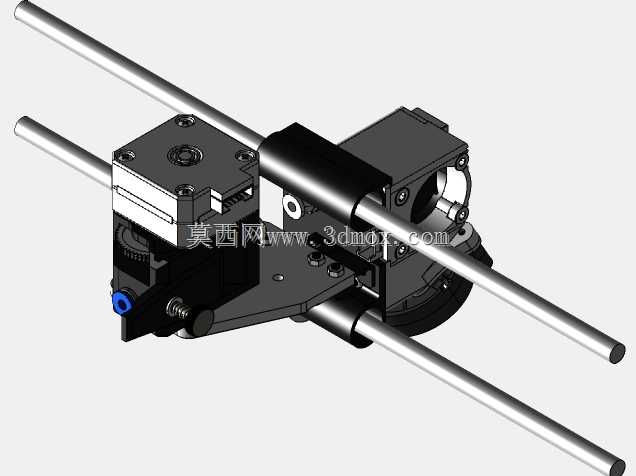

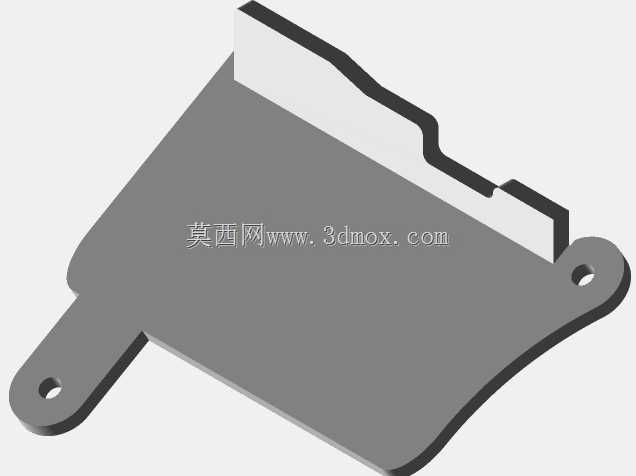

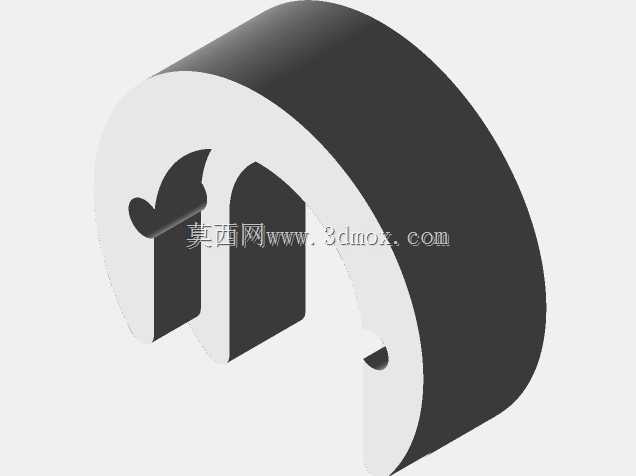

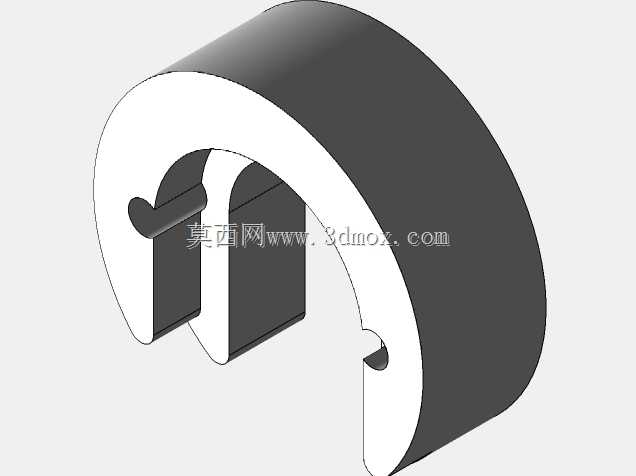

结构设计上，组件采用双光杆导向安装形式，两根平行光杆作为打印头的X向运动导向基准，安装座通过抱紧结构与光杆配合，保证运动过程中无径向晃动，安装时需匹配原有设备的光杆间距，抱紧夹的开合尺寸适配市面常见直径8mm的3D打印机光杆，安装边界预留了同步带安装位，可直接对接原有设备的X轴传动结构，无需大幅改动原有设备机架。挤出部分采用紧凑化布局，步进电机直接安装在挤出座侧面，缩短送丝齿轮到热端进料口的距离，送丝路径长度控制在15mm以内，大幅降低送丝阻力，回抽动作响应延迟控制在0.1s以内，有效减少打印过程中的拉丝、漏料问题。

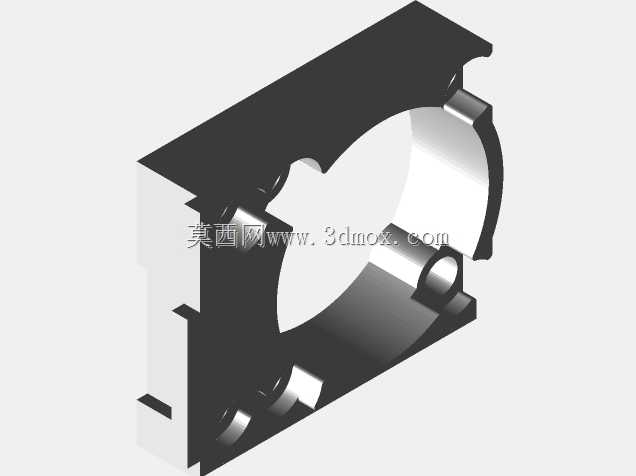

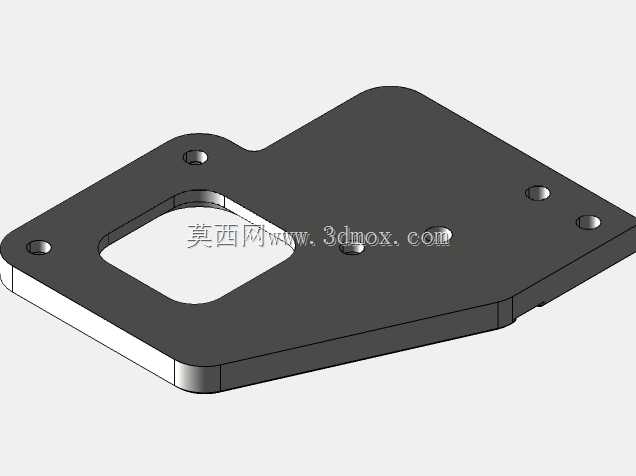

散热模块采用E3D V6标准规格，散热鳍片通过风冷通道设计，配合侧置散热风扇形成定向风道，冷端散热效率可保证热端喉管温度稳定在室温区间，避免耗材在喉管处提前软化造成堵头。热端固定座采用一体化金属加工结构，兼顾安装强度与定位精度，喷嘴到导向光杆的中心距严格匹配原有设备的运动行程参数，改装后无需重新调整打印平台的限位坐标，可直接沿用原有设备的运动参数设置。组件上还集成了耗材检测触发结构的安装位，可兼容原有设备的断料检测功能，同时预留了BLTouch自动调平传感器的安装孔位，方便用户后续拓展自动调平功能。

从安装适配角度看，整套组件的外形轮廓在X、Y、Z三个方向的尺寸都控制在原有打印头的安装空间范围内，不会与设备原有外壳、风扇罩等结构产生干涉，步进电机的接线预留了足够的走线长度，可直接对接原有设备的挤出机驱动接口，无需额外延长线缆。挤出轮采用双齿轮咬合结构，对耗材的咬合力均匀，既不会压碎耗材造成送料堵塞，也不会因为咬合力不足出现送丝打滑，适配1.75mm直径的各类3D打印耗材。散热风扇的供电接口兼容常规3D打印机的风扇供电规格，可直接接入原有设备的风扇控制端口，实现随打印启停自动控制风扇运转。
