折叠式内外径半径测量规结构设计

在机加工现场、模具修配、3D打印零件后处理以及小批量五金件抽检环节，经常会遇到小尺寸圆弧半径的快速检测需求——这类场景下，三坐标测量仪虽然精度高，但设备占用成本高、检测流程长，无法适配工位旁快速核验的需求；普通单片半径规零散易丢，外出调试携带时容易遗漏规格，而这款折叠式半径测量规正是针对这类一线检测痛点做的结构优化。

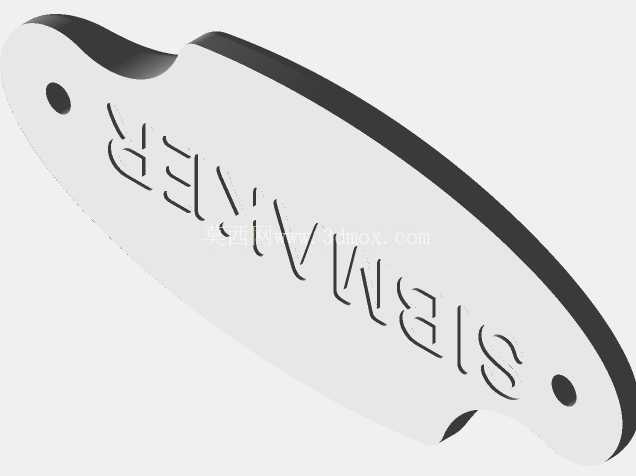

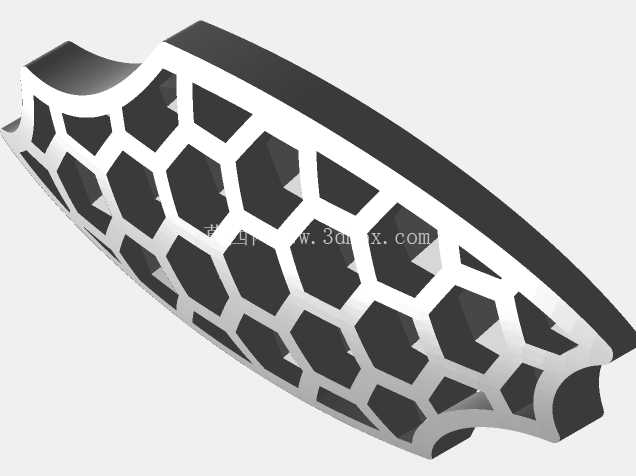

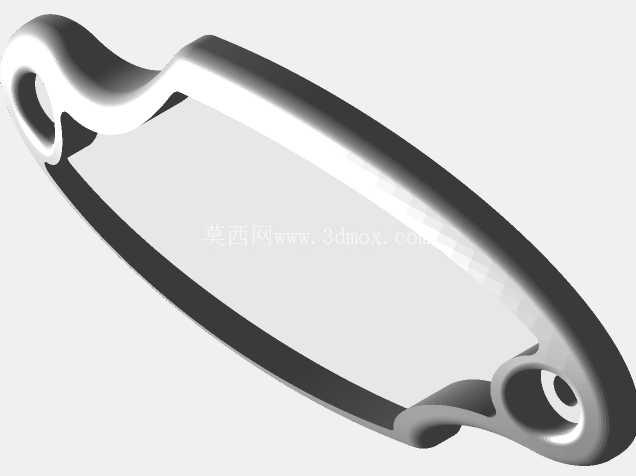

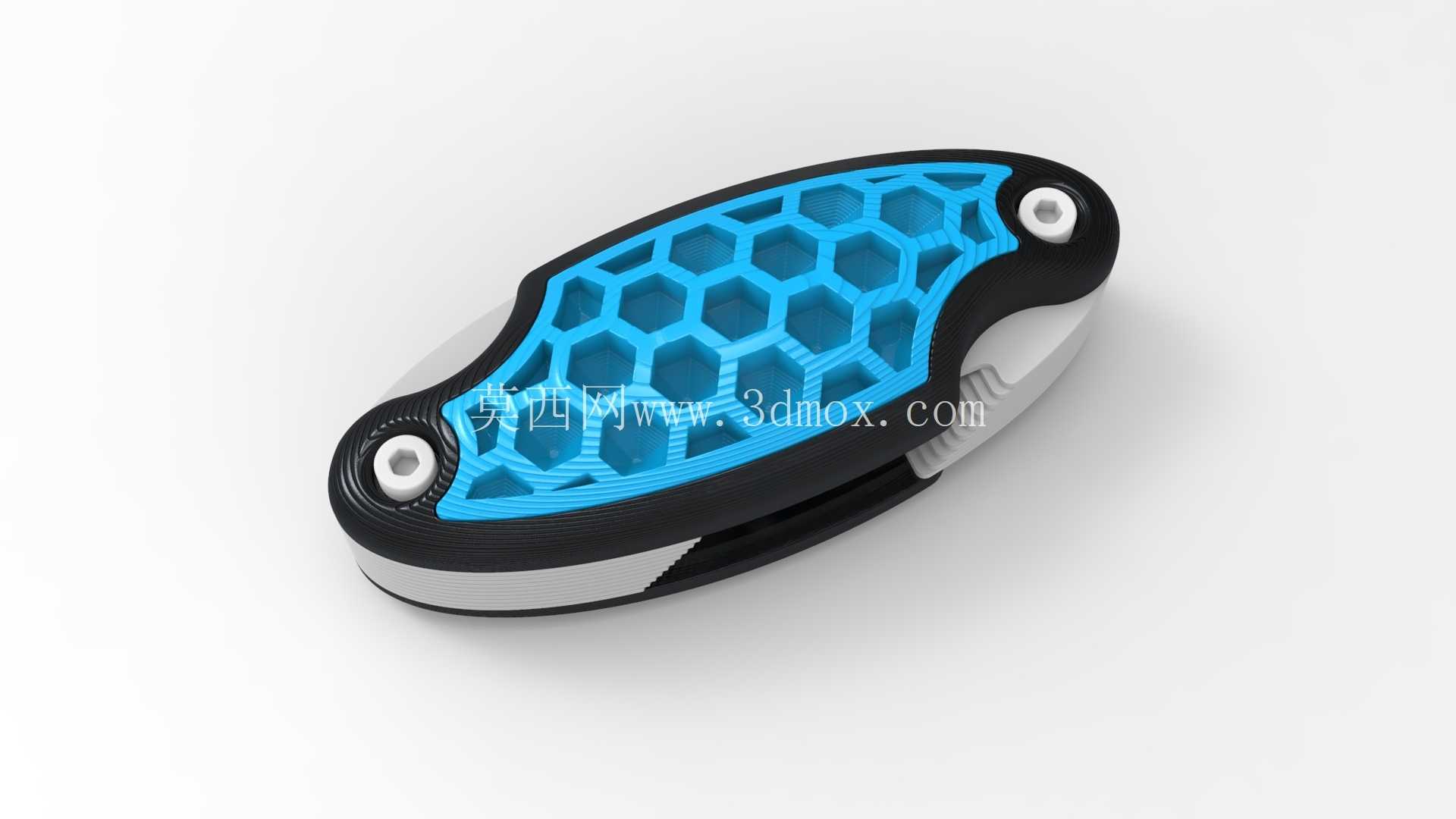

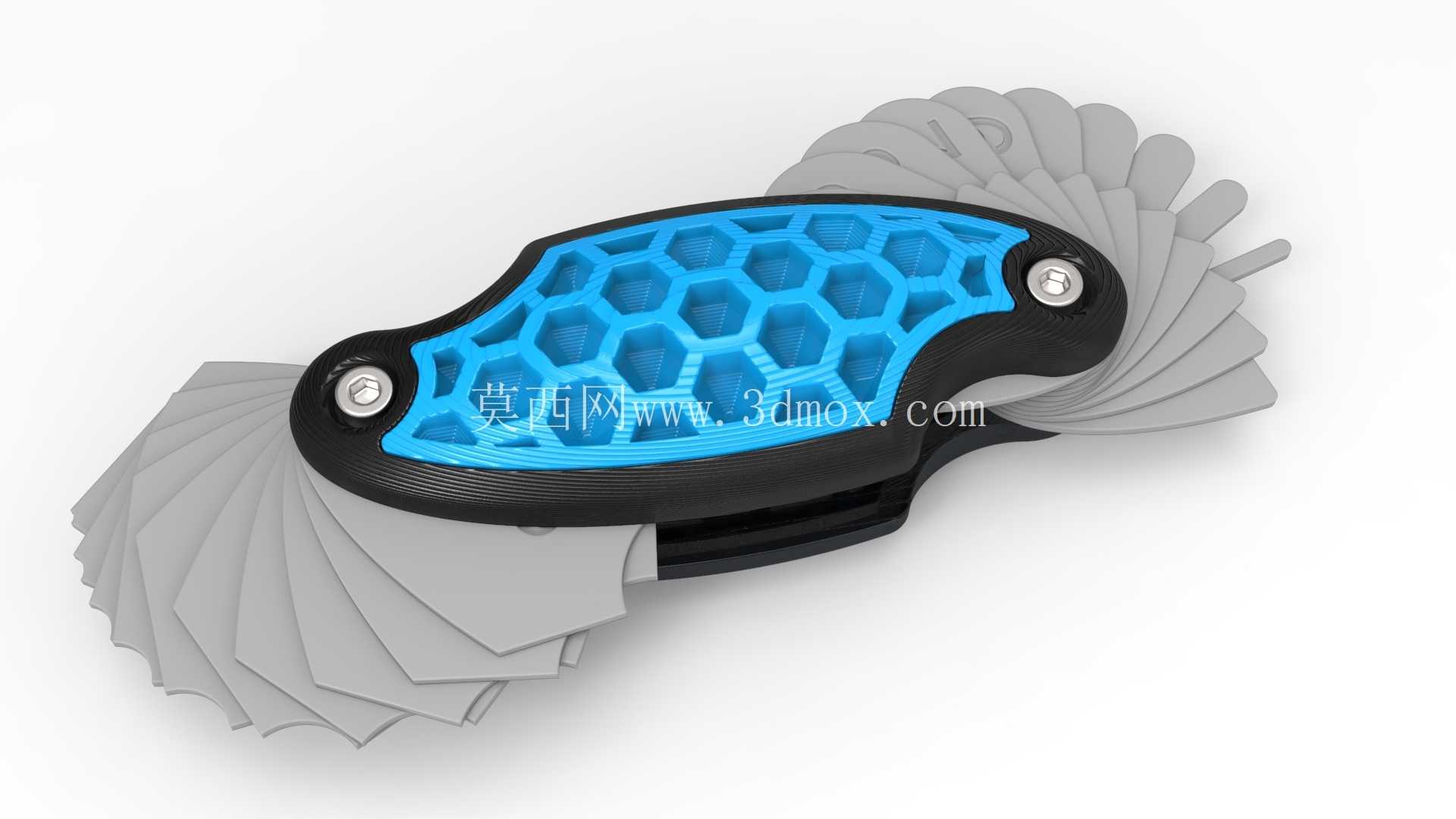

这款测量规的测量覆盖范围为1mm至20mm的内外圆弧半径，整套规片采用折叠扇式排布，所有测量片通过两端的枢轴结构整合在同一个握持手柄内，不用时可以将所有规片完全收合进手柄的轮廓范围内，整体外轮廓贴合手掌握持曲线，现场作业时可以直接放在工装口袋内，不会像零散规片那样勾挂工作服布料，也不会出现单支规片遗失导致整套量程缺失的问题。手柄表面做了蜂窝状的镂空防滑结构，不是单纯的外观装饰：在车间操作时手上难免沾有切削液、润滑油或者3D打印后残留的粉末，这种内凹的蜂窝纹理可以增加手指与手柄之间的摩擦力，戴薄丁腈手套操作时也不会出现打滑脱手的情况，同时镂空结构还能减少整体重量，长时间手持检测也不会有明显的负重感。

从结构设计逻辑来看，这套半径规的枢轴采用M3x20mm的螺钉配合自锁螺母锁紧，这里选用自锁螺母而非普通螺母，是考虑到日常频繁翻折规片时的振动会导致普通螺母逐渐松脱，一旦枢轴锁紧力不足，规片在测量时会出现晃动偏移，直接导致测量读数出现误差；而自锁螺母的内嵌尼龙圈可以在长期翻折使用中保持稳定的锁紧力矩，既不会因为锁太紧导致规片翻折卡滞，也不会因为锁太松导致规片自由晃动。规片的排布顺序按照半径尺寸梯度依次排列，翻折时可以快速定位到需要的测量规格，不用像零散规片那样反复翻找对应尺寸，单手握持时用拇指就可以推开对应规格的规片，单手即可完成测量操作，在爬高检测大型模具焊缝圆角、或者在狭小的设备内部检测管路圆弧时，这种单手操作的设计能大幅降低操作难度。

关于实际使用的适配性，这套半径规的内外径测量片分别对应不同的检测场景：外弧测量片用于检测工件内凹圆角的半径，比如模具型腔的过渡圆角、零件折弯处的内R角、3D打印零件的支撑去除后的圆弧残留；内弧测量片用于检测工件外凸圆弧的半径，比如轴类零件的端部倒角R、五金冲压件的外圆角、手板模型的外观圆弧面。测量时只需要将对应规格的规片贴合在被测圆弧表面，观察规片与工件表面的透光情况即可判断半径是否符合要求，不需要复杂的读数操作，一线操作工人经过简单说明就能快速上手，不需要专门的计量培训就能完成常规的圆弧核验工作。

从安装与装配边界来看，整套测量规装配完成后，收合状态下的外轮廓不会超出手柄的边界，所有规片收合后不会出现边缘突出手柄的情况，避免放在工具包内时规片的测量刃口被其他工具磕碰损坏——要知道半径规的测量刃口如果出现磕碰缺口，就会直接导致测量时出现缝隙，影响检测结果的判断，这种收合后全包裹的结构能很好地保护规片的测量边缘，延长量具的使用寿命。如果采用3D打印制作手柄的话，首层打印设置0.2mm的水平膨胀补偿，是为了抵消PETG材料打印时的冷却收缩，保证枢轴安装孔的尺寸精度，避免打印完成后孔位过小导致螺钉无法穿入，或者孔位过大导致枢轴松动；PETG材料的韧性相比PLA更好，日常使用中不小心掉落在车间地面上也不会出现脆裂的情况，相比金属手柄又有更轻的重量，兼顾了耐用性和便携性。

在实际生产场景中，这类折叠半径规特别适合模具钳工在修模时快速核验圆角大小，不用反复拿工件到质检室排队检测；3D打印爱好者在制作功能性零件时，也可以用它快速检测打印件的圆弧尺寸是否符合设计要求；五金装配工人在现场组装设备时，遇到需要匹配圆弧垫片、密封件的场景，也可以用它快速测量安装位的圆弧半径，快速找到适配的配件。相比传统的散装半径规，这种集成式的折叠设计把全量程的测量片整合在一起，既减少了量具丢失的概率，也提升了现场检测的效率，不需要在一堆零散的规片里翻找对应尺寸，翻折即可切换规格，用完直接收合放回口袋，不会占用工具箱太多空间。
