家用按压式透明储液驱蚊喷雾罐结构

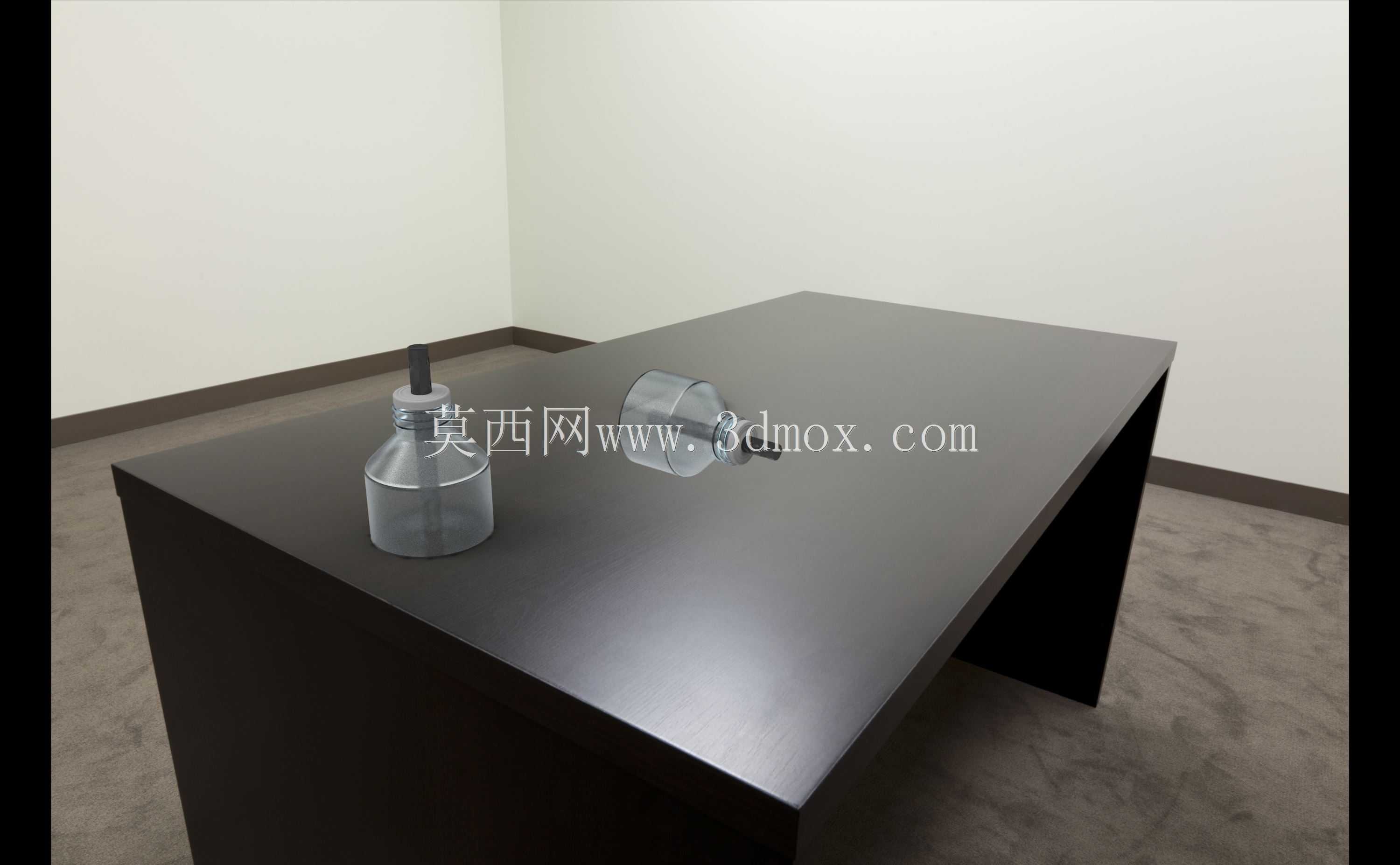

这款驱蚊液罐的三维结构设计，核心围绕家用日化场景的手持使用需求展开，整体采用圆柱型透明瓶身搭配顶部按压泵头的布局，瓶身壁厚控制在1.2mm，既保证手持握持时的结构强度，避免日常摆放、拿取过程中受挤压开裂，也能让使用者直观观察内部驱蚊液剩余容量，及时补充药液。瓶身底部做了内凹式圆弧过渡，没有尖锐直角，放置在桌面、置物架等平面时能保证稳定站立，不会因轻微磕碰出现倾倒漏液的问题，内凹深度设计为3mm，刚好抵消注塑成型时瓶底的收缩形变，避免放置时出现底部不平的晃动感。顶部的按压喷头采用内嵌式吸管结构，吸管长度延伸至瓶底内凹处的最低位置，能保证瓶内剩余少量药液时也可以被充分吸出，减少药液残留浪费；喷头的按压行程设计为8mm，按压力度控制在15N左右，适配普通成年人单手握持按压的施力习惯，不需要过大力度就能喷出均匀雾状药液，喷头出口处做了0.3mm的微孔结构，能将喷出的药液打散为粒径50-80μm的细雾，喷洒覆盖范围均匀，不会出现大液滴滴落打湿衣物、桌面的情况。瓶身与泵头的连接采用标准螺纹旋合结构，螺纹配合公差控制在H7/g6级别，既可以徒手轻松旋开补充药液，也能保证旋紧后的密封性能，日常倒置、侧放时不会出现药液渗漏的问题，螺纹处额外设计了一圈硅胶密封垫圈，进一步提升密封效果，避免驱蚊液中的挥发性成分散逸。从设计思路上看，这款结构没有多余的复杂曲面，整体造型简洁，既适合大规模注塑量产，降低开模与生产的成本，也能适配不同的外观印刷需求，瓶身外表面预留了足够的平整区域，可以粘贴产品说明、品牌标识等内容。在实际使用场景中，这款罐体除了可以灌装驱蚊液，也能适配酒精、消毒水、小型园艺喷水等同类家用液体的盛装需求，整体外形直径为65mm，总高度120mm，放在家用桌面、背包侧袋、车载杯架中都不会占用过多空间，安装边界适配绝大多数常规尺寸的置物空间，不需要额外预留特殊的放置位置。结构建模过程中，所有配合面都做了拔模斜度处理，拔模角度控制在1.5度，完全符合注塑生产的脱模要求，不会出现脱模卡滞、表面拉伤的生产问题，各部件的壁厚均匀，没有出现壁厚突变的位置，能有效避免注塑过程中产生缩痕、气泡等外观缺陷，保证量产成品的外观一致性。
