多缸集成式流体控制分配阀组结构

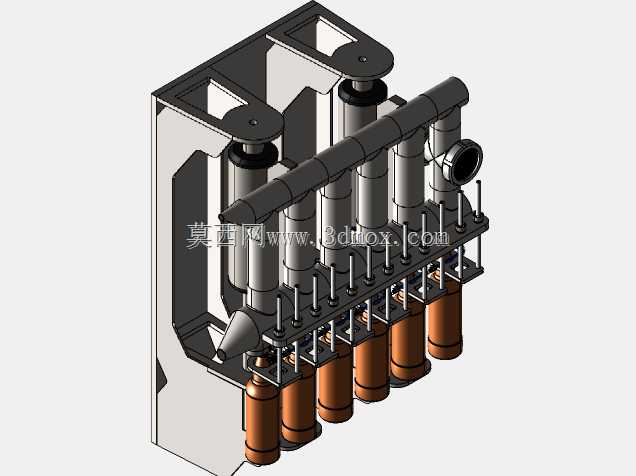

这套多缸集成式流体控制分配阀组，主要面向工业流体输送、液压动力分配、多工位介质切换类工况设计，常见于生产线流体分路控制、小型液压站动力输出、实验台介质通路切换等场景，可同时为五路下游执行元件提供独立的介质通断与流量调节通路，替代传统分散式阀件拼接的管路方案，大幅减少外接管路接头数量，降低管路泄漏风险与现场安装排布空间。从结构设计逻辑来看，整体采用立式集成排布，主体安装基座为一体化铣削成型的阀块本体，所有横向主通路、纵向分支通路均在阀块内部加工成型，避免外接管路带来的流阻损耗与布局杂乱问题；主进液管路设置在阀组侧上方，采用大口径法兰式接口匹配上游来流，可适配大流量介质输送需求，主通路沿阀组横向布置，依次向五个分支回路分流，每个分支回路对应独立的阀芯控制组件与下部执行缸体，可单独实现通路的通断、开度调节，互不干扰。上部设置的两组铰接式安装座，用于阀组在设备机架上的吊装固定，安装孔位同轴度公差控制在0.02mm以内，可保证阀组长时间运行下的结构稳定性，避免管路振动带来的连接松动。下部的五个铜质缸体为执行驱动单元，与上部阀芯组件直连，减少传动环节的间隙误差，每个缸体旁设置的细杆组件为行程反馈与限位结构，可实时反馈阀芯开度位置，同时限制阀芯最大行程，避免过位损坏密封结构。设计过程中优先考虑了流道的平顺性，内部流道转角处均做圆弧过渡处理，减少介质在流道内的紊流与压力损失，相比直角转接的分散阀组，同流量下压力损耗可降低15%左右；整体安装边界紧凑，横向宽度适配常规设备机架的安装间距，纵向深度预留了足够的管路操作空间，现场安装时无需额外改造机架结构，可直接通过上部安装座与侧部辅助固定点完成装夹，日常维护时仅需单独拆卸故障分支的阀芯组件，无需拆解整个阀组与主通路管路，大幅降低后期运维的工作量。阀组的密封结构采用组合式密封设计，阀芯与阀块配合面、缸体与阀块连接面均设置多道密封槽，适配不同压力等级的流体介质输送需求，可在常规工业环境下长期稳定运行，减少密封件更换频率。
