室内门执手插芯锁具结构三维设计

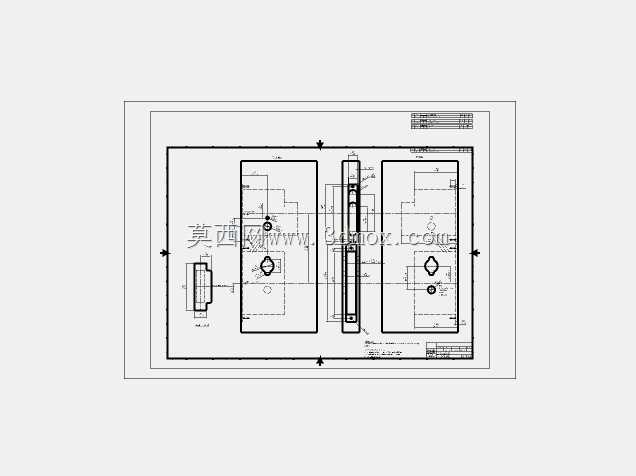

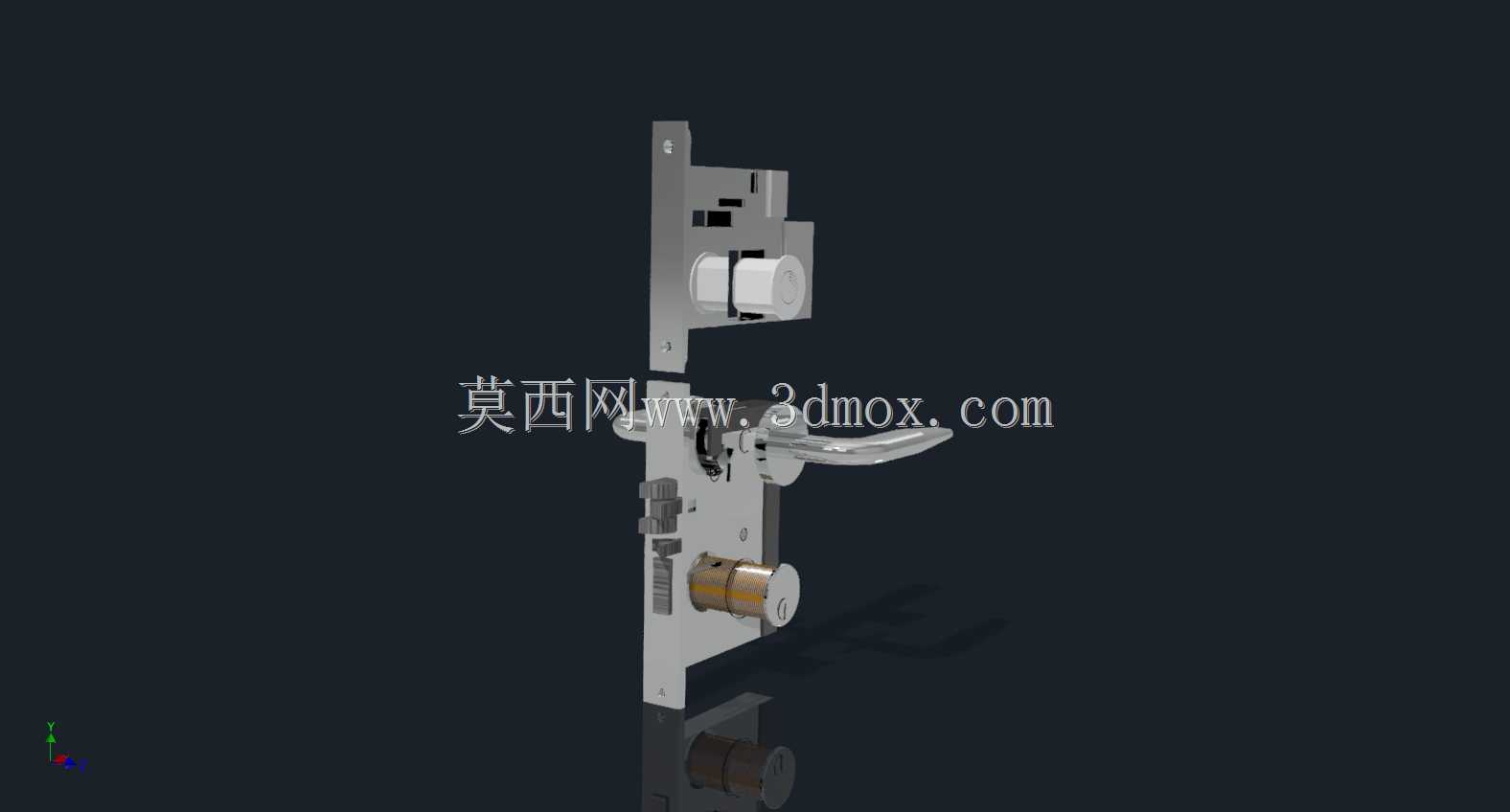

这款执手插芯锁的三维结构设计，完全围绕民用室内门、办公隔间门的实际安装使用场景搭建，建模过程中优先考量了日常高频启闭场景下的结构可靠性，以及现场安装时的适配容错空间。从实际使用逻辑出发，锁体采用侧装插芯式布局，整体锁盒厚度控制在适配常规40-50mm厚度门扇的范围内，侧边锁舌伸出长度满足日常防撬、防意外脱开的使用要求，斜舌采用弧面导向设计，关门时无需额外按压执手即可实现门扇自动闭合锁止，减少日常使用的操作步骤。执手部分采用杠杆式下压结构，内部通过方轴联动锁体内部的拨叉机构，下压行程控制在15-20度的合理区间，既保证足够的解锁行程，又避免过大转动角度导致的内部构件干涉，执手与锁体连接位置设置了耐磨衬套结构，长期反复启闭也不会出现连接位松旷、执手下垂的问题。锁芯部分采用常规弹子结构的安装位预留，适配市面上通用规格的室内门锁芯，后期维护更换无需额外改动门扇开孔。建模过程中对所有安装孔位做了边界尺寸校验，锁体侧边的导向片与门扇侧边的开槽尺寸完全匹配，面板上的固定螺丝孔位间距符合通用五金安装规范，现场安装时无需二次扩孔即可完成固定。内部结构的建模完全还原实际装配关系，斜舌的复位弹簧、方轴的定位卡簧、锁舌的导向滑槽都做了完整的结构还原，没有做简化省略，方便结构设计人员直接参考内部传动逻辑做衍生设计，也可作为门控五金选型时的结构参考，核对安装边界与门扇的适配性。从结构设计角度看，这款锁的内部传动没有冗余构件，所有零件都承担明确的功能作用，拨叉与锁舌的接触位置做了圆弧过渡处理，减少传动过程中的摩擦阻力，下压执手时的手感更顺滑，不会出现卡滞问题。锁体底部的天地钩预留位也做了结构还原，可根据实际使用需求选择是否加装联动构件，适配不同安全等级的使用场景。
