重油催化裂化装置催化剂冷却器结构设计

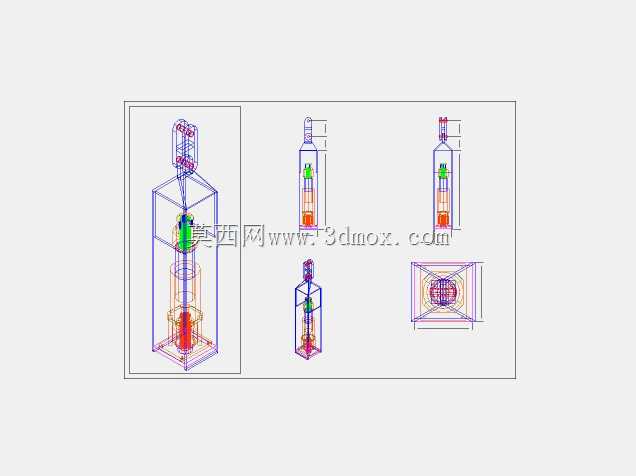

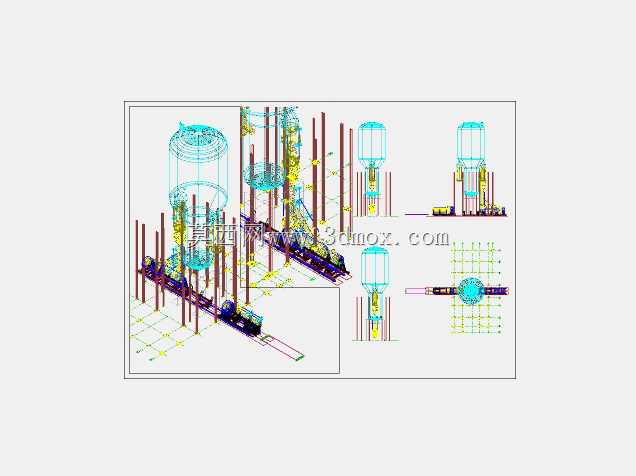

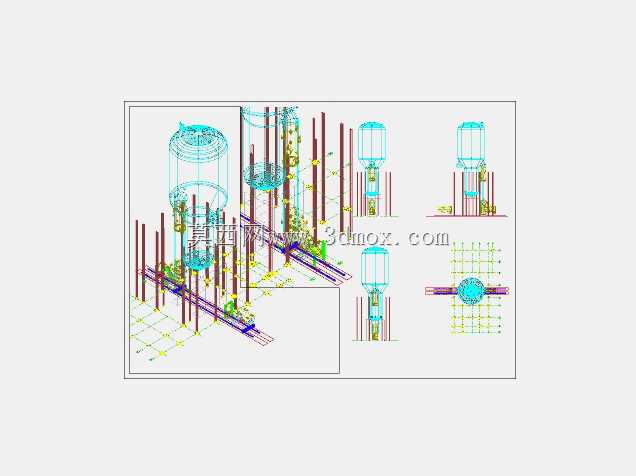

在炼化厂区重油催化裂化单元的现场布局中，催化剂冷却器是衔接再生器与后续取热系统的核心静设备，承担着调控再生催化剂温度、平衡装置热负荷的关键作用，直接影响裂化反应的剂油比控制精度与装置长周期运行稳定性。这套三维结构完整还原了Pertamina Cilacap厂区RFCC单元催化剂冷却器的现场安装形态，包含设备本体、配套支撑钢结构、钢绞线千斤顶提升作业工位以及周边关联管线接口的空间排布。从设计逻辑来看，整套结构优先考虑了现场检修与安装的作业空间预留，设备立式布置的筒体段采用等径变厚的壳体设计，上部封头预留催化剂入口、烟气返回口以及测温测压仪表接口，下部锥段衔接催化剂出口管线，外部沿筒体周向均匀布置的支撑立柱直接与厂区混凝土基础预埋件对接，立柱间设置多层横向连系梁，既承担设备满负荷运行时的静载荷，也能抵消催化剂流化过程产生的交变振动载荷。钢绞线千斤顶提升工位的布置完全贴合现场大型设备吊装的实际工况，提升点位沿设备重心周向对称分布，钢绞线的走向避开了周边已建管线与钢结构的干涉区域，提升作业时的临时支撑结构与永久钢结构做了明确的区分设计，避免安装过程中临时载荷对永久结构造成损伤。从安装边界来看，整套设备的横向安装净距满足厂区管廊与相邻设备的检修通道要求，设备顶部的吊装吊耳位置与现场履带吊的作业半径匹配，底部出口管线的对接标高与后续输送管线的安装标高完全对齐，无需额外设置非标过渡管段。设备本体的内部取热管束排布采用错列布置方式，既保证催化剂在壳程的流化均匀性，也最大化提升换热效率，管束的支撑结构考虑了热胀冷缩的位移补偿，避免长期高温运行下管束出现应力开裂。现场配套的操作平台沿设备人孔、仪表接口位置分层设置，平台宽度满足检修人员携带工具通行的要求，爬梯的踏步间距与护栏高度均符合石化厂区的安全规范，所有平台的支撑点均附着在设备周边的永久钢结构上，不直接与设备壳体焊接，减少壳体局部应力集中的风险。这套结构在建模时完整还原了现场的所有安装细节，小到管线支吊架的安装位置、仪表探头的插入深度，大到设备整体的吊装路径预留、基础预埋件的定位尺寸，都与现场实际安装状态保持一致，能够直接用于施工交底、吊装方案模拟以及检修作业的空间校验，帮助结构设计人员提前排查安装干涉问题，优化现场作业流程，减少现场施工的返工量。
