螺旋起重顶升机构三维结构设计

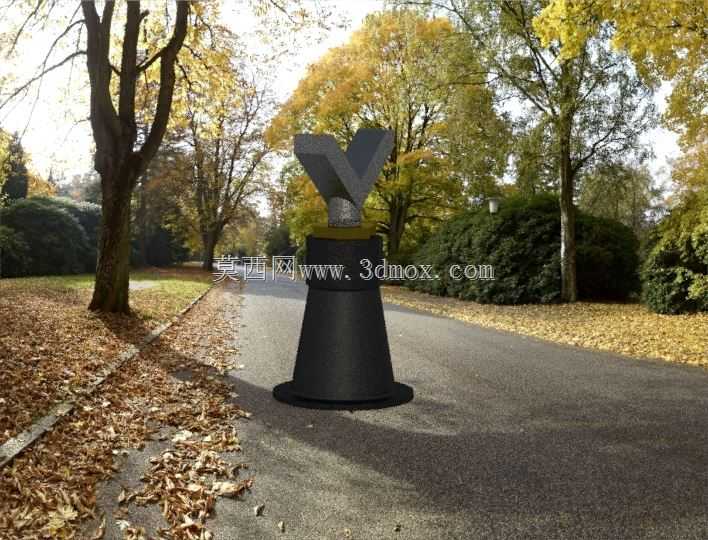

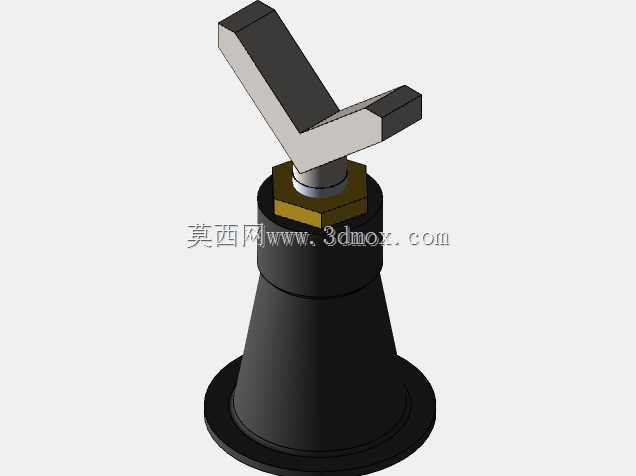

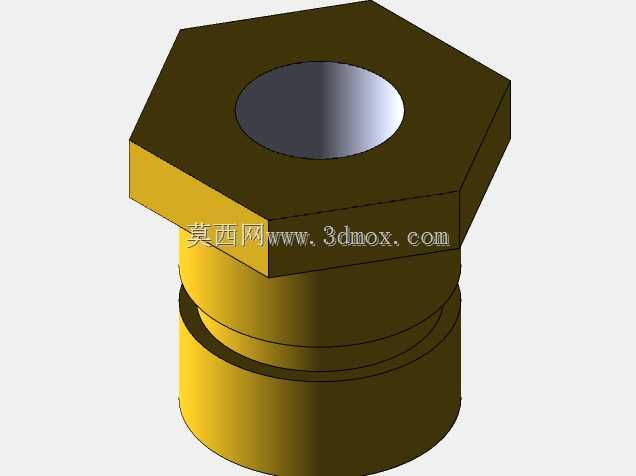

在汽车维修、小型设备安装、重型构件临时调平的作业场景中，这类螺旋顶升机构是现场作业人员最常接触的手动起重工具，不同于液压类顶升设备依赖密封件与液压油维持载荷，纯机械螺旋结构的顶升机构不存在泄压回落的风险，哪怕在无电源、野外露天的复杂作业环境下，也能稳定维持支撑状态，不会因为环境温度变化、密封件老化出现载荷沉降的问题，这也是很多汽修班组、设备安装队会常备这类工具的核心原因。从结构设计逻辑来看，整个机构的核心传力路径围绕梯形螺纹副展开，顶升螺杆与底座内的螺母块配合，通过顶部的手柄输入扭矩，将回转运动转化为螺杆的直线顶升动作，螺纹导程的选取需要兼顾顶升效率与自锁性能，导程过大会导致螺纹副无法自锁，一旦撤去手柄输入的扭矩，载荷会带动螺杆反转回落，存在极大的安全隐患；导程过小则会导致顶升效率过低，作业人员需要转动更多圈数才能达到目标顶升高度，增加不必要的劳动强度。底座部分采用上窄下宽的锥形结构设计，底部的圆盘支撑面直接与地面接触，足够大的支撑直径可以保证机构在承受偏载时不会发生侧翻，底座内部的螺母块采用嵌装式固定，不需要额外的紧固件就能限制螺母块的周向转动，让螺杆转动时可以顺畅完成升降动作。顶部的V型支撑头专门针对圆柱形构件设计，比如汽车的车桥、圆形钢管构件，V型槽可以卡住被支撑件的外圆面，避免顶升过程中被支撑件出现横向滑移，支撑头与螺杆顶端采用活动铰接设计，哪怕被支撑面存在一定的倾斜角度，支撑头也能自适应贴合支撑面，不会出现点接触导致的应力集中问题。从安装边界与尺寸适配来看，这类手动螺旋顶升机构的收拢高度通常适配普通家用轿车的底盘离地间隙，不需要额外挖设地坑就能直接塞入车辆底盘下方，最大顶升高度可以覆盖常规家用车换胎、小型设备调平的行程需求，整体外轮廓没有突出的尖锐结构，收纳时可以直接放入工具箱，不会刮碰其他工具。在建模过程中需要重点关注螺纹副的配合间隙，既要保证螺杆转动顺畅无卡滞，也要避免间隙过大导致顶升时出现晃动，底座与支撑头的壁厚需要根据额定顶升载荷做强度校核，尤其是底座与螺母块的配合位置，是整个机构的应力集中区域，需要保证足够的结构强度，避免长期承受载荷出现塑性变形。
