小型卧式液压起重顶升工具结构设计

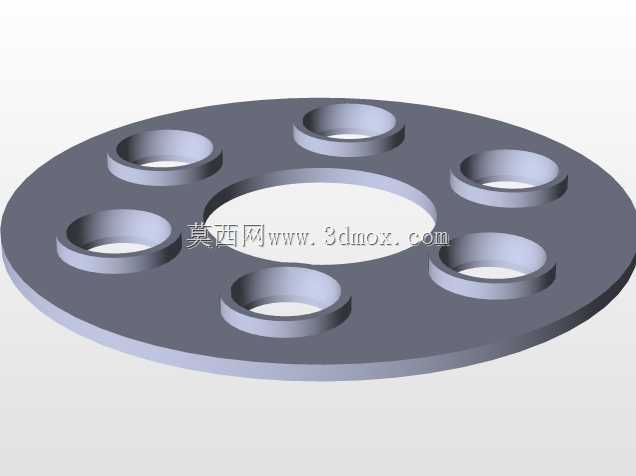

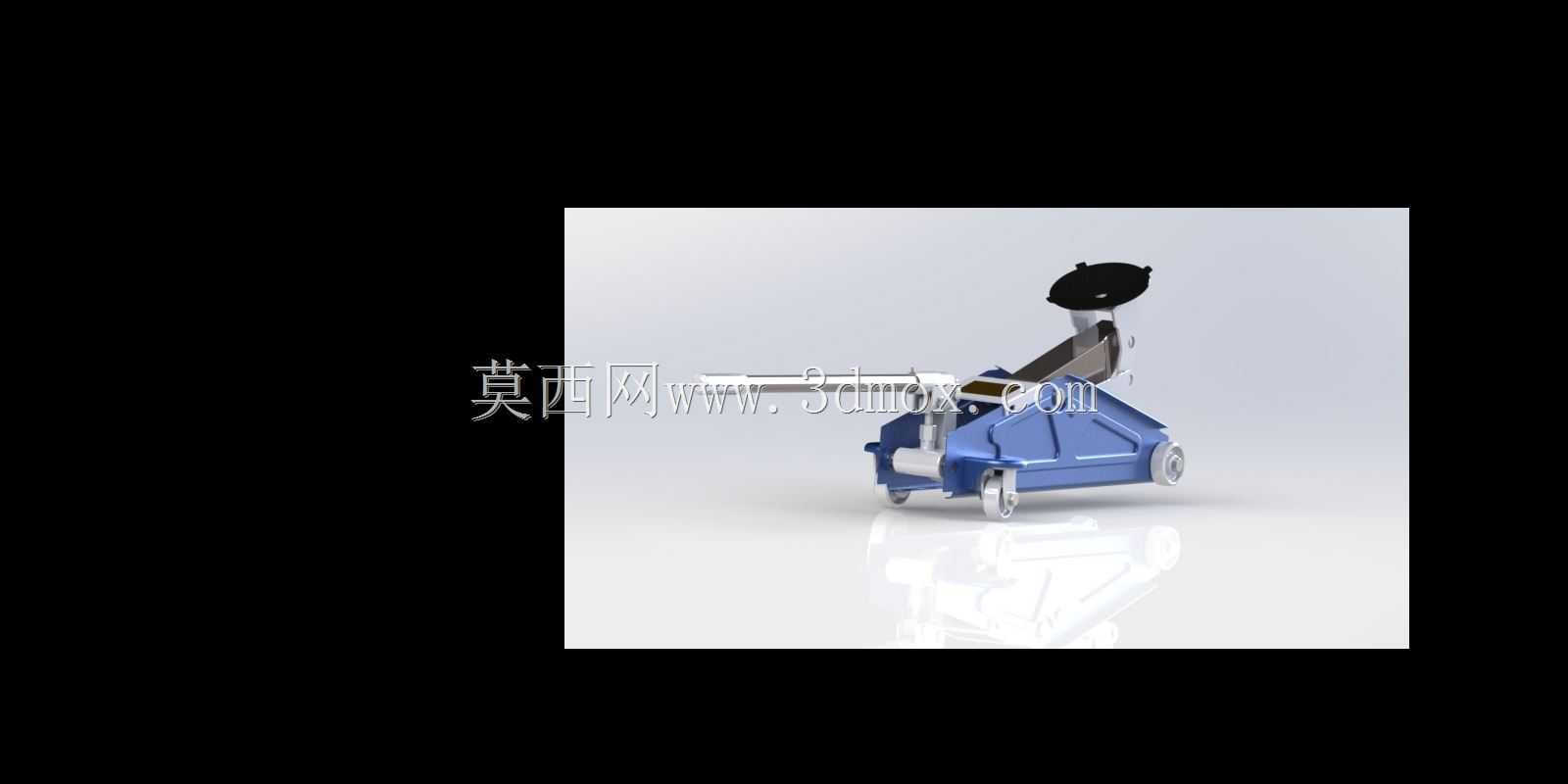

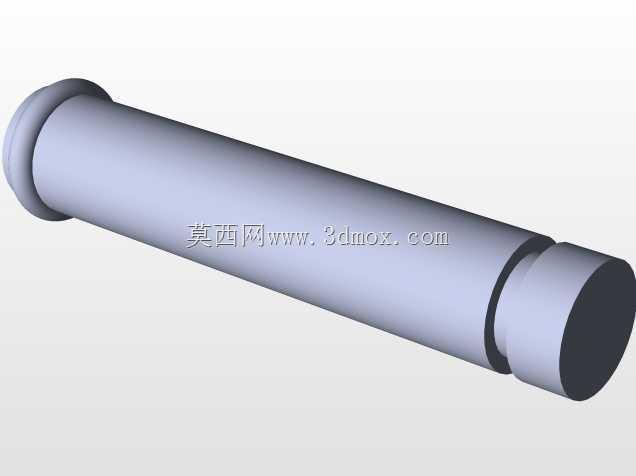

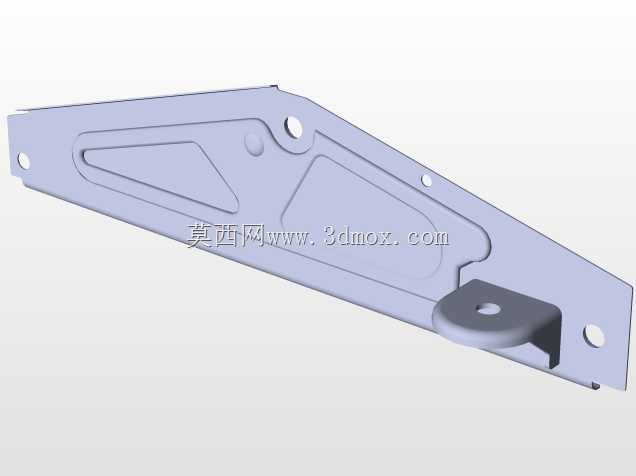

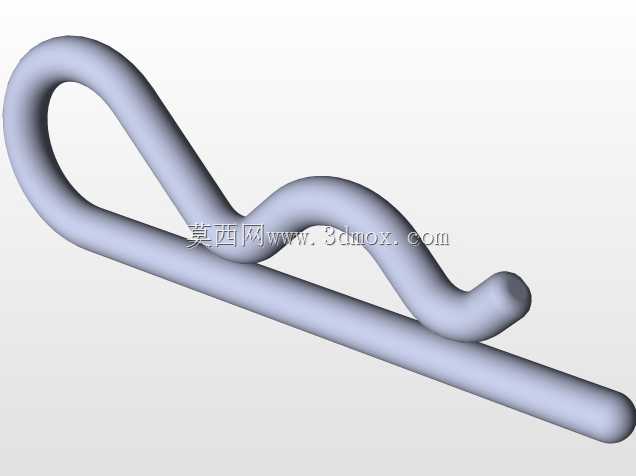

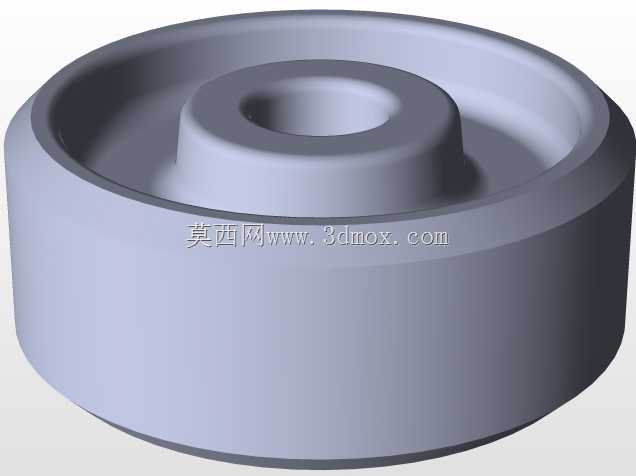

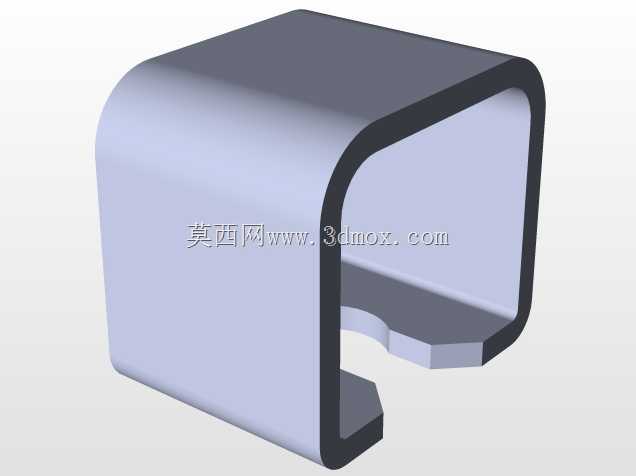

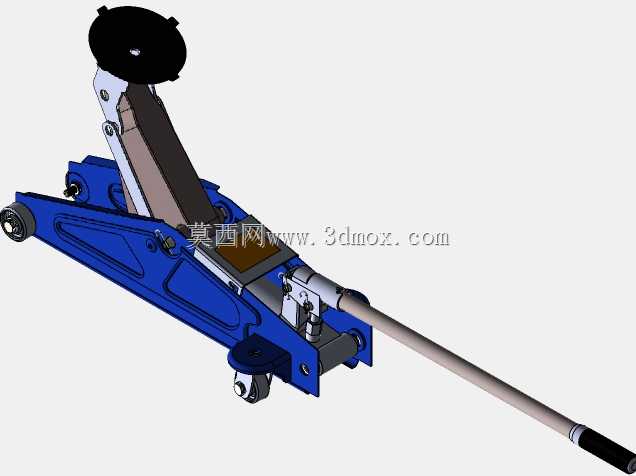

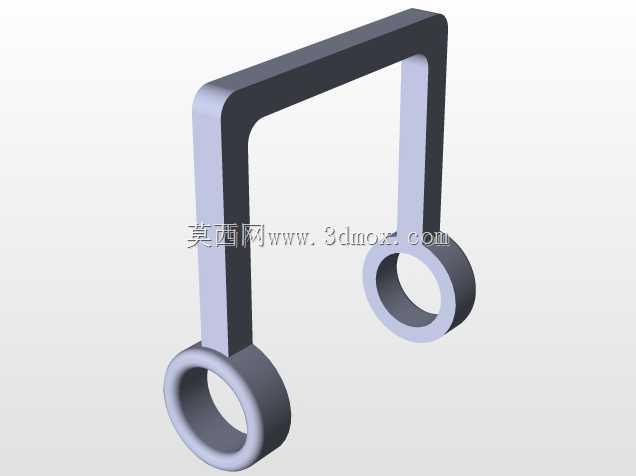

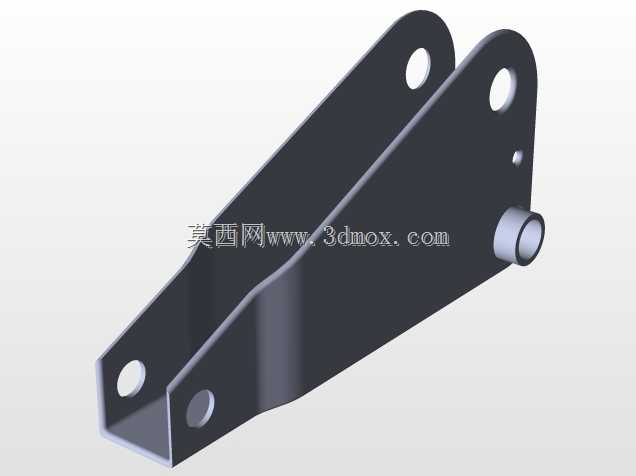

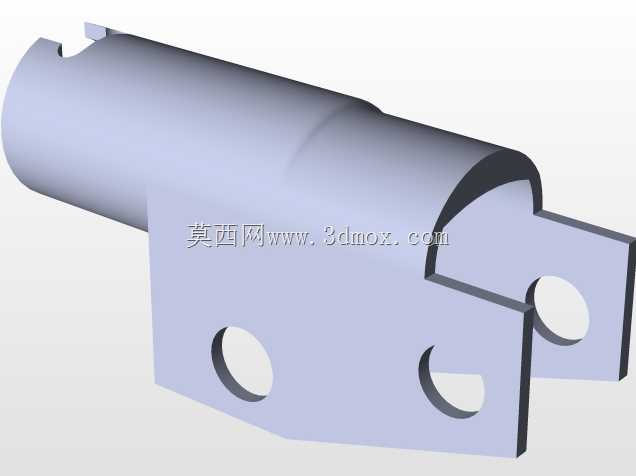

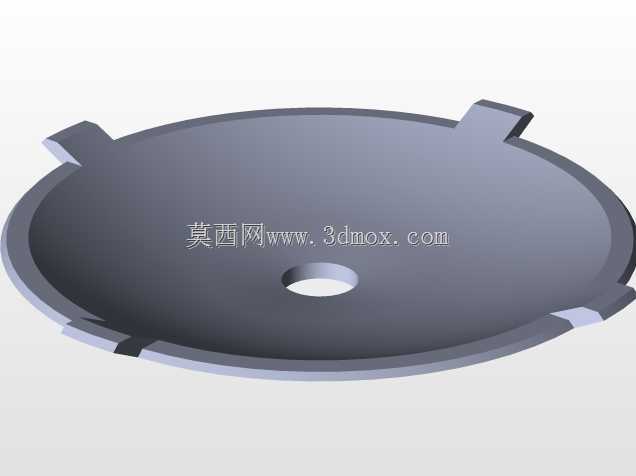

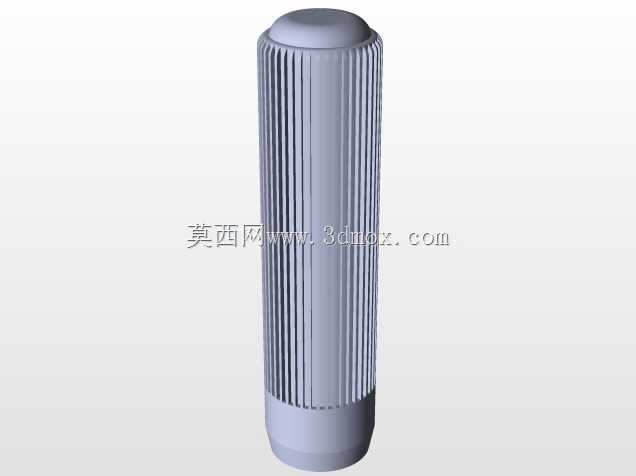

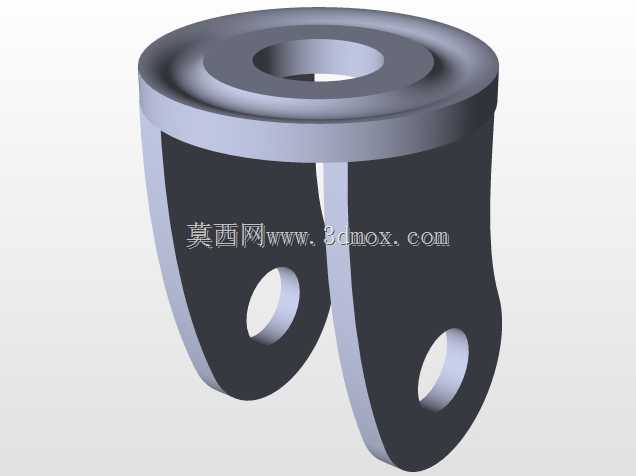

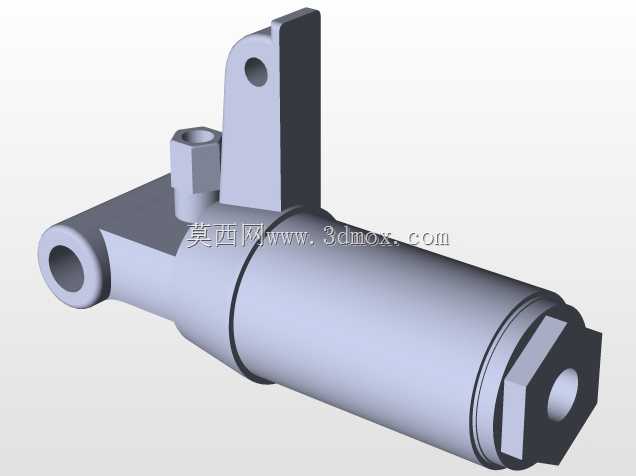

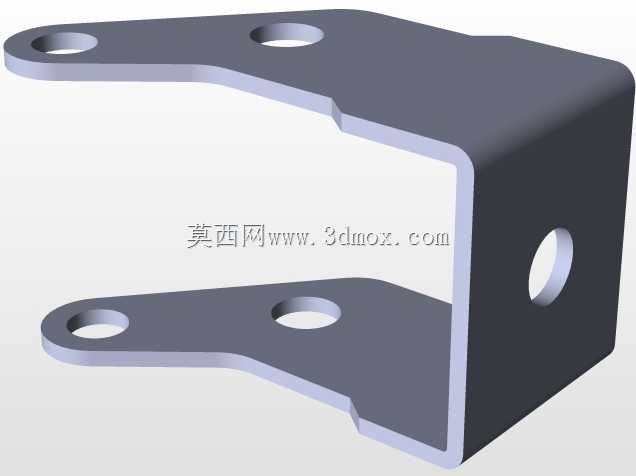

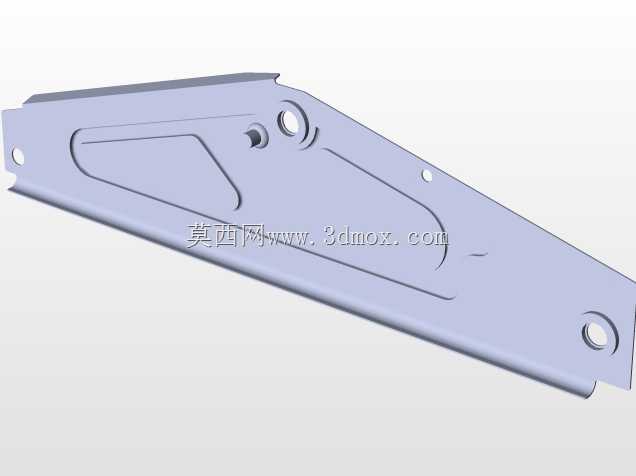

日常汽修场景里更换轮胎、底盘检修时，这类小型卧式液压工具是工位上离不开的辅具，和传统立式螺旋顶升工具相比，它的低位作业优势非常明显，能直接滑入家用轿车、小型跑车的底盘侧裙下方，不需要提前预留过高的操作空间，这也是很多快修工位优先配置这类工具的核心原因。从结构设计逻辑来看，整个模型还原了卧式液压机具的核心传动链路：手动压杆作为动力输入部件，通过小直径柱塞的往复运动将液压油压入主缸筒，推动大直径柱塞伸出完成顶升动作，内置的卸油阀可以在作业完成后缓慢控制柱塞回落，避免负载骤降带来的安全风险，底座采用加宽的一体式冲压结构，在接触地面时能分散负载压力，哪怕是在平整度一般的汽修车间地面，也能保证顶升过程中不会出现侧倾偏移。实际作业时，这类工具的顶升行程需要匹配常见家用车型的底盘离地间隙，初始最低高度通常控制在130毫米以内，保证能顺利滑入低趴车型的底盘下方，最大顶升高度一般在350毫米左右，足够将车辆轮胎抬离地面100毫米以上，满足换胎、悬挂部件拆卸的操作空间要求，顶部的支撑鞍座设计有防滑齿槽，和车辆底盘的指定顶升点位接触时不会出现打滑偏移，避免损伤底盘钣金或者造成车辆滑脱。设计过程中需要重点关注的安装边界在于，主缸筒的倾斜角度不能超过设计阈值，否则会出现液压油供油不足、顶升力不足的问题，同时手动压杆的摆动范围需要预留足够的操作空间，避免压杆动作时和车辆侧裙、周边工位设备发生干涉，回油阀的旋钮位置要设置在操作人员蹲姿就能轻松触碰的位置，不需要探身到车辆下方就能完成回落操作，降低作业过程中的安全隐患。和大吨位的立式液压顶升工具不同，这类小型卧式机具的额定负载一般在2吨到3吨区间，完全覆盖家用轿车、小型SUV、跑车的整备质量需求，整体重量控制在10公斤以内，尾部自带的小滚轮可以让操作人员轻松推移到不同工位，不需要整体搬抬，日常维护也比较简单，只需要定期检查液压油液位、更换密封件就能保证长期稳定使用，在汽修门店、个人车库、车辆救援场景里都有很高的适配性。
