维京人kv-2021款离心泵结构三维设计

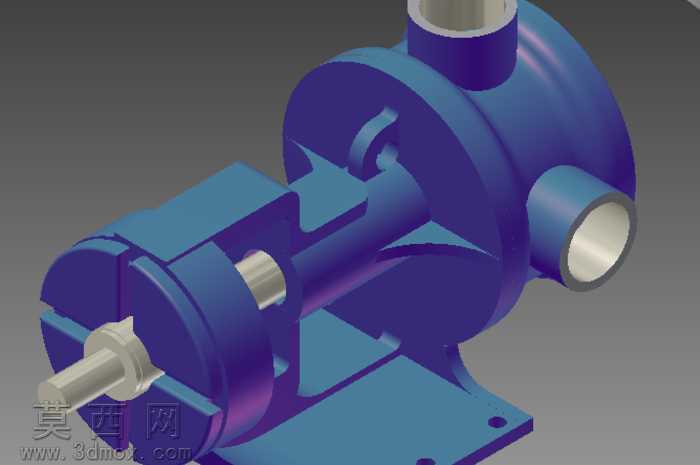

本作品为离心泵类机械结构三维设计成果，建模阶段依托三维参数化设计软件完成全零件1:1比例构建，首先梳理离心泵核心组成逻辑，将整体结构拆分为泵壳腔体、叶轮容纳腔、进出口连接段、主轴传动段、安装底座、轴承支撑段、轴端密封段七大独立建模模块，每个模块单独完成草图绘制、特征拉伸、布尔运算、倒角圆角处理后，再通过同轴、面重合、轴向定位等标准装配约束完成整体拼接，确保各部件配合间隙符合常规离心泵设计公差要求。渲染阶段采用金属材质与工业漆面结合的材质方案，泵壳主体赋予深蓝色哑光工业漆材质，还原工业泵类产品的常规涂装质感，主轴、轴套等传动部件赋予银灰色抛光金属材质，进出口法兰端面赋予浅灰色金属密封面材质，安装底座赋予与泵壳一致的涂装材质，同时添加环境光遮蔽效果，清晰呈现各部件的衔接缝隙与结构层次，通过三点布光方案突出泵体的曲面轮廓与结构转折，让整体渲染效果兼具工业真实感与结构辨识度。结构设计上，该离心泵采用卧式单级单吸结构布局，侧方伸出的主轴用于连接外部动力源，泵壳上方与侧方分别设置垂直与水平方向的流体进出口，满足流体轴向进、径向出的离心泵工作特性，底部一体式安装底座预留螺栓安装孔，可直接与安装基础完成固定，泵壳内部预留叶轮安装腔室，主轴穿过泵壳的位置设置密封结构安装位，避免工作过程中流体泄漏，轴承支撑段设置在主轴与泵壳的衔接位置，用于承载主轴转动过程中的径向载荷，保证传动过程的稳定性。设计思路围绕常规工业流体输送场景展开，在保证结构完整性的前提下简化了非核心的细小零件特征，既保留了离心泵的核心结构逻辑，也让整体模型的结构展示更加清晰直观，可用于机械原理教学、泵类产品结构演示、三维建模练习参考等场景，模型各部件均可单独拆分编辑，方便后续根据需求调整参数或添加细节特征。
