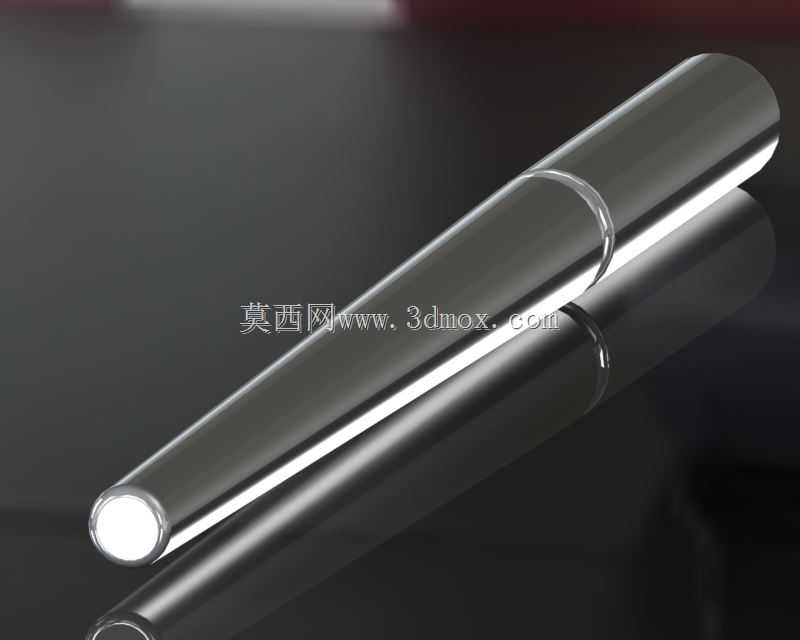

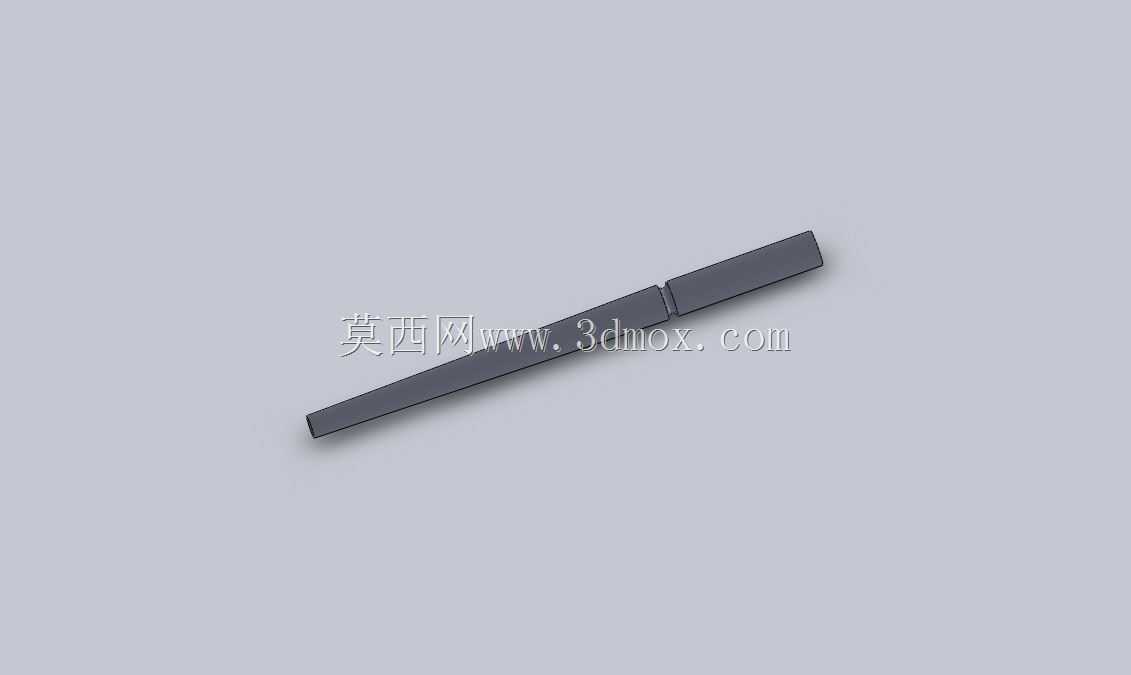

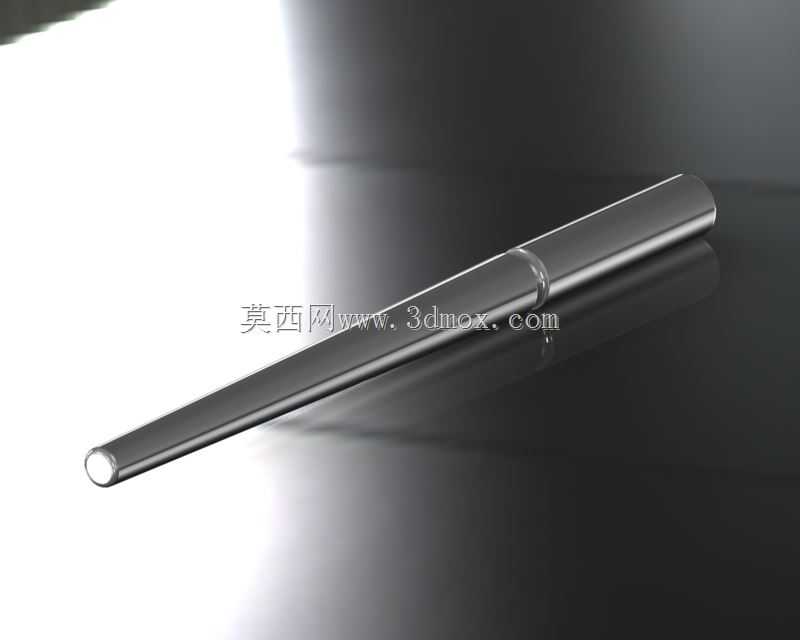

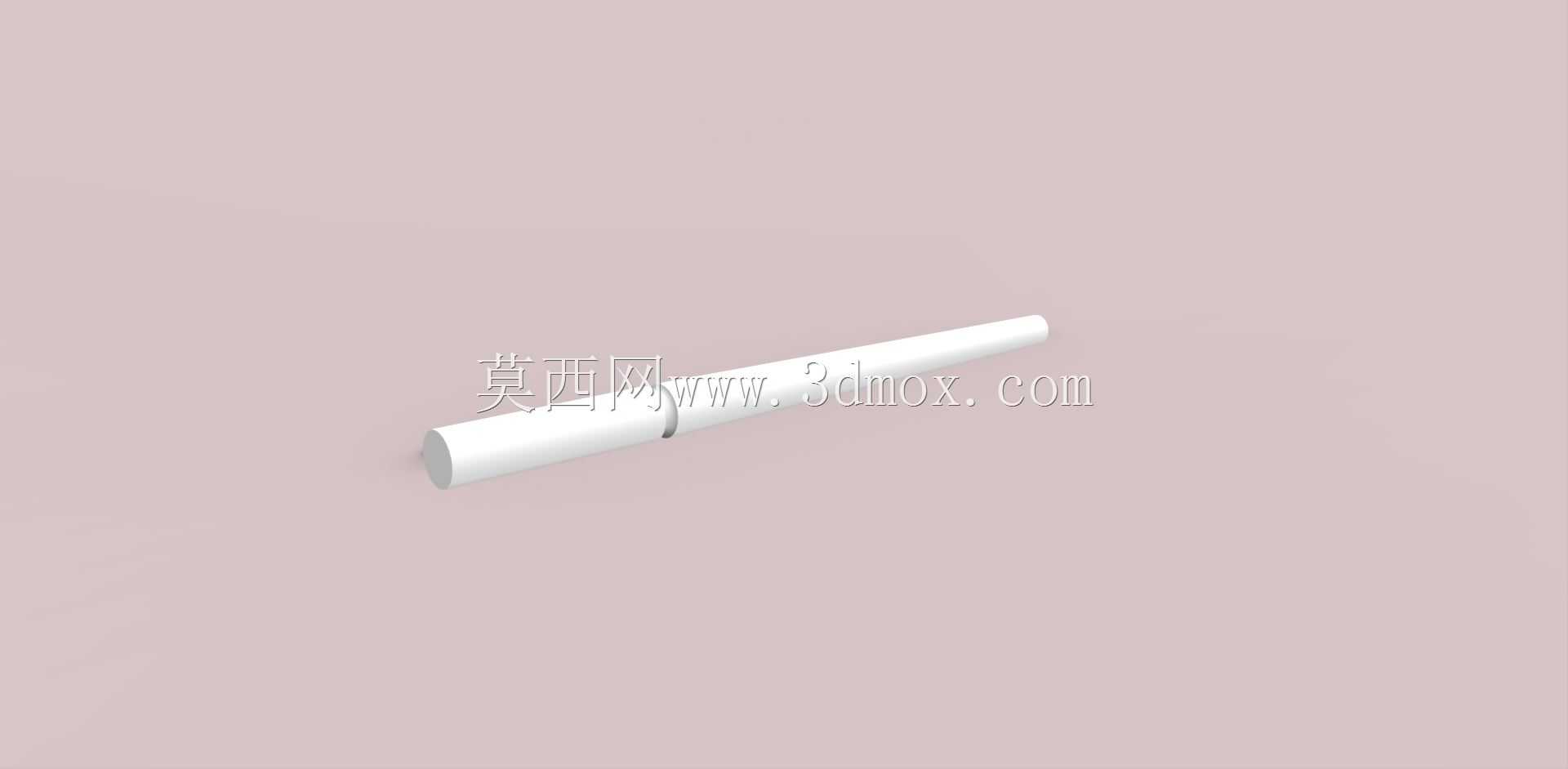

环芯棒式施胶用棒状施胶构件结构

项目分类:3D模型 发布时间:2021-09-18 ID:276542
  • 环芯棒式施胶用棒状施胶构件结构
  • 环芯棒式施胶用棒状施胶构件结构
  • 环芯棒式施胶用棒状施胶构件结构
  • 环芯棒式施胶用棒状施胶构件结构
  • 环芯棒式施胶用棒状施胶构件结构

在纸品加工、包装印刷、薄膜涂布这类需要精准控制胶层厚度的生产场景里,施胶环节的精度直接决定了后续复合、粘接工序的成品良率,环芯棒式施胶构件正是这类施胶工位上的核心执行零件。这类构件的核心作用是通过自身棒体与配套环套的配合,在施胶辊面完成胶液的均匀刮涂,同时可根据生产需求快速调整施胶环的工作尺寸,适配不同幅宽、不同胶层厚度要求的加工工况。从结构设计逻辑来看,该构件采用细长等径棒体作为主体承载结构,棒体表面做高光洁度处理,减少胶液附着残留的同时,降低与环套配合时的滑动阻力,避免长期往复调整出现卡滞、磨损不均的问题。棒体一端做圆弧收头处理,既方便装配时快速穿入配套的施胶辊座、定位支架,也能减少穿装过程中对辊面胶层的剐蹭破坏,避免出现局部胶层缺料的问题。设计时需要重点考量棒体的直线度公差,若棒体存在弯曲变形,会直接导致施胶环与辊面的间隙不均,最终出现横向胶层厚度差超标的问题,因此建模过程中需要严格控制棒体的圆柱度、全跳动公差,预留表面硬化处理的工艺余量,提升构件的耐磨使用寿命。关于安装边界,该棒状构件整体为细长轴类结构,安装时需要两端配套同轴定位轴承座,轴承座的安装间距需要匹配棒体的总长,避免跨距过大导致棒体中部在工作转速下出现挠曲变形,影响施胶精度。环套与棒体采用间隙配合,配合间隙控制在0.02mm以内,既保证环套可以沿棒体轴向顺畅滑动调整位置,又避免间隙过大导致环套倾斜,造成施胶间隙偏差。在实际生产应用中,操作人员可根据待加工材料的幅宽,沿棒体轴向滑动调整环套的位置,锁定后即可限定施胶的有效幅宽,无需更换整套施胶辊,大幅减少换产调整的时间,提升小批量多规格订单的生产效率。同时棒体的光滑表面可以让多余胶液沿棒体顺畅回流到胶槽内,减少胶液浪费,也降低了停机清理的频次。建模过程中需要重点还原棒体与环套的配合面精度,标注清楚配合公差、表面粗糙度要求,同时还原端部的导向结构,方便后续生产加工时直接参照模型进行工艺编排,也方便设备维护人员快速理解构件的装配逻辑,完成备件更换与调试工作。
