涡轮充电离心叶轮精密三维设计模型

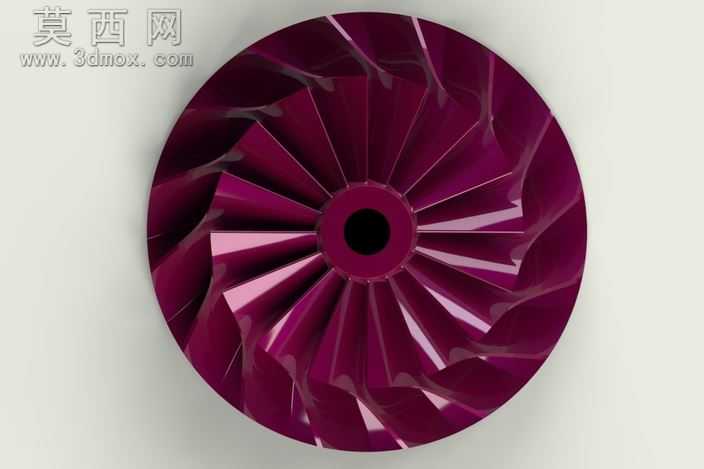

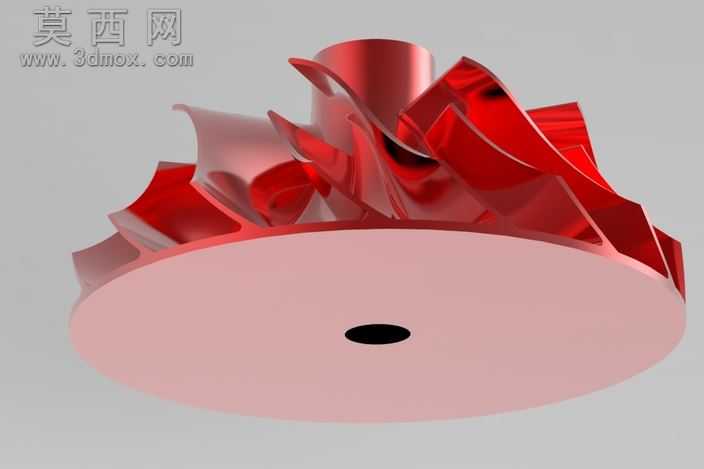

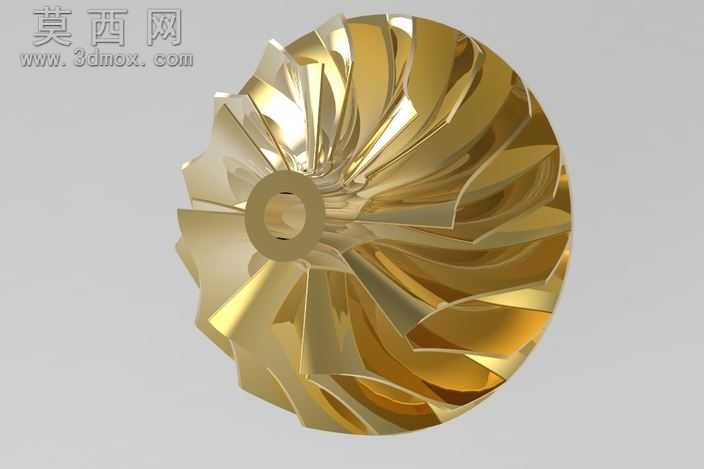

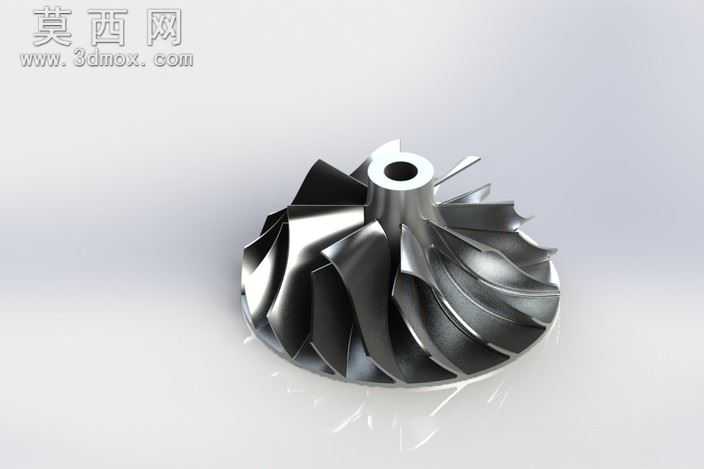

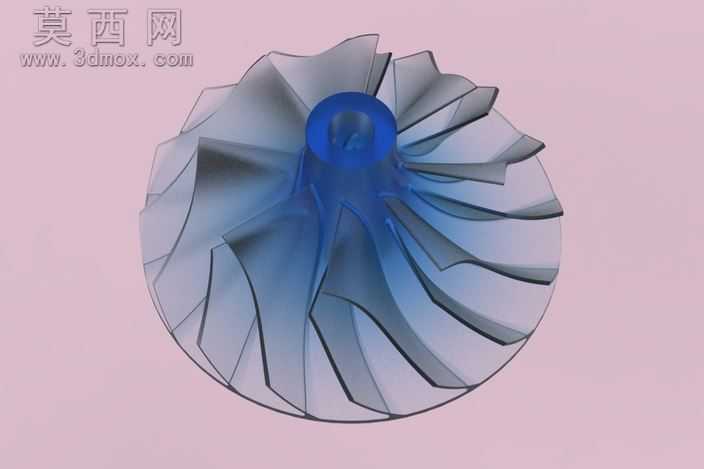

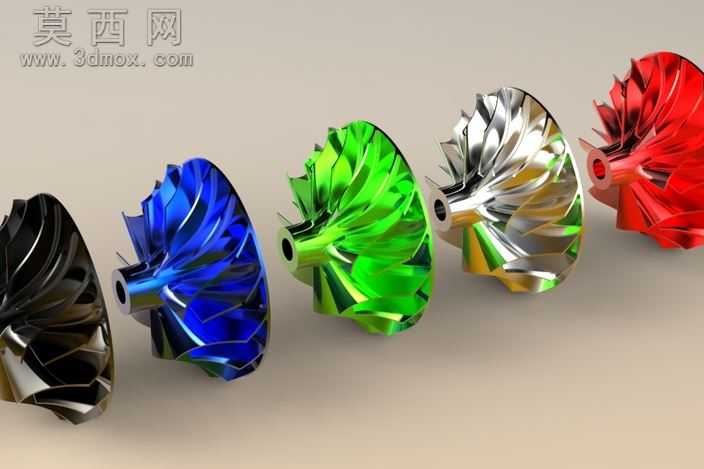

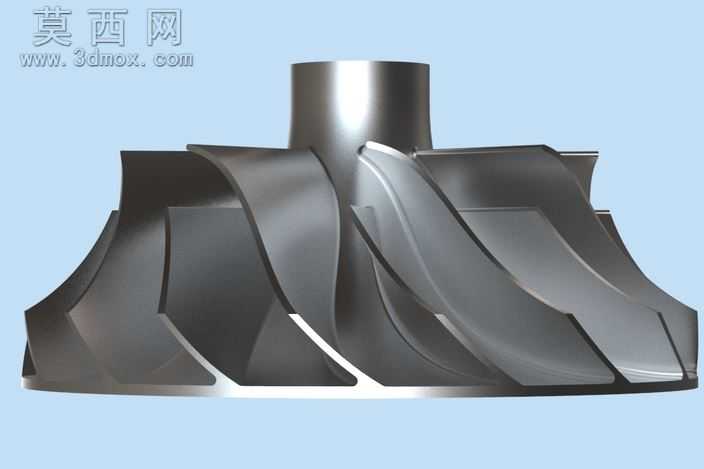

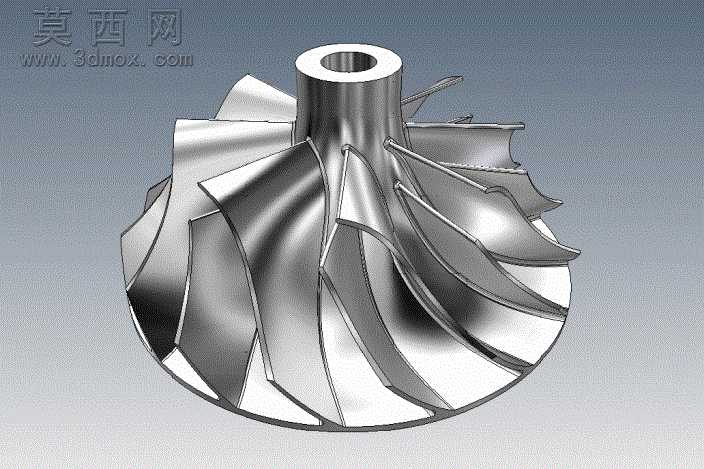

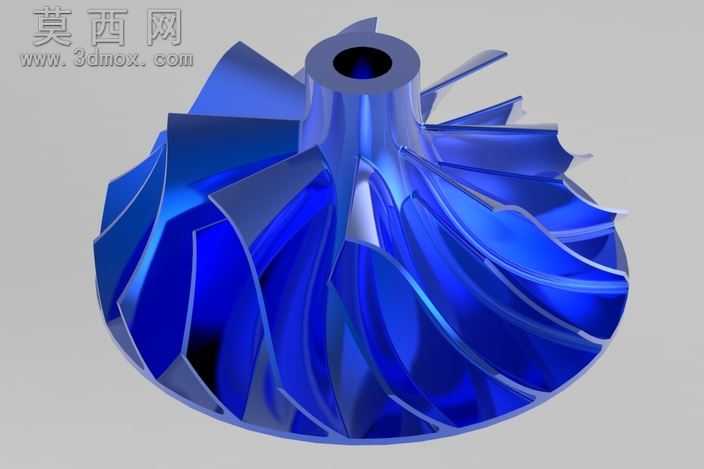

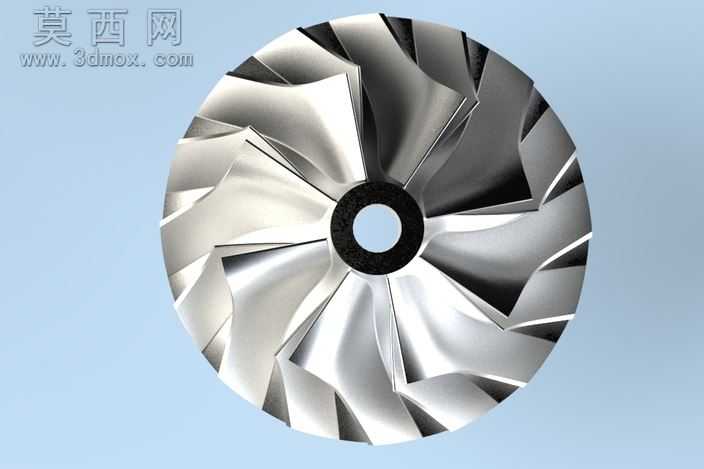

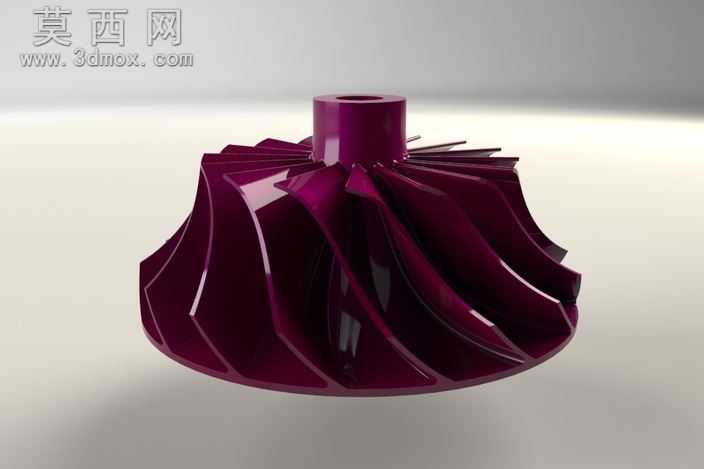

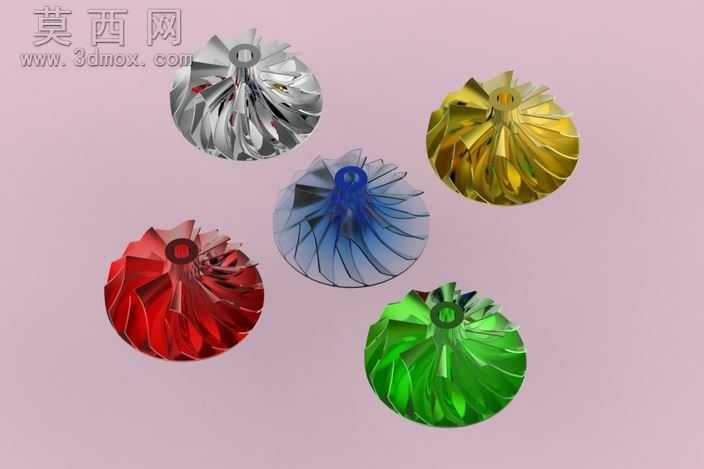

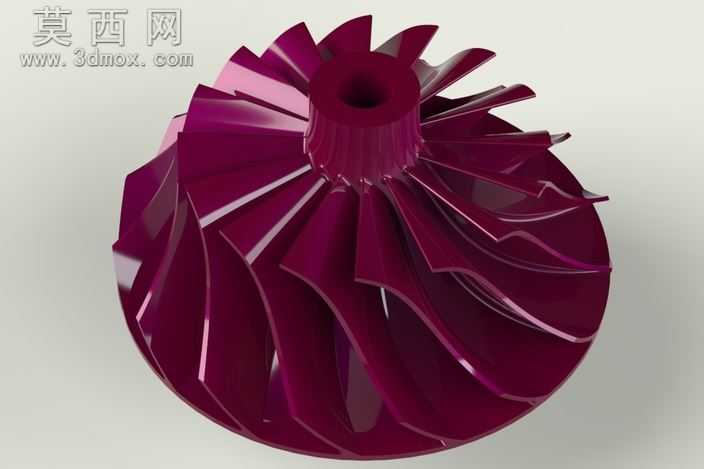

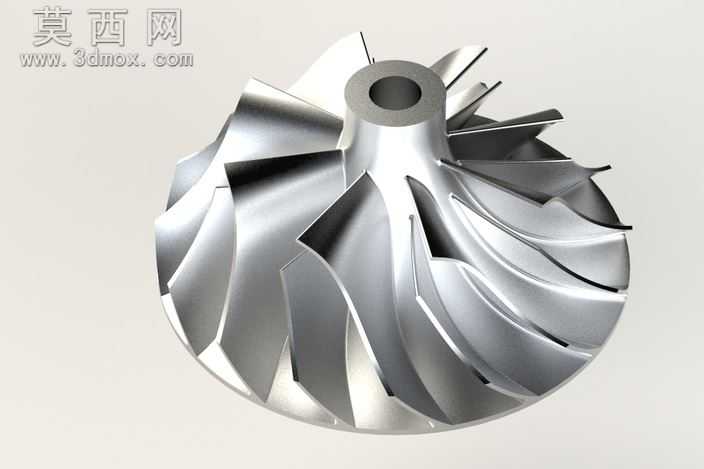

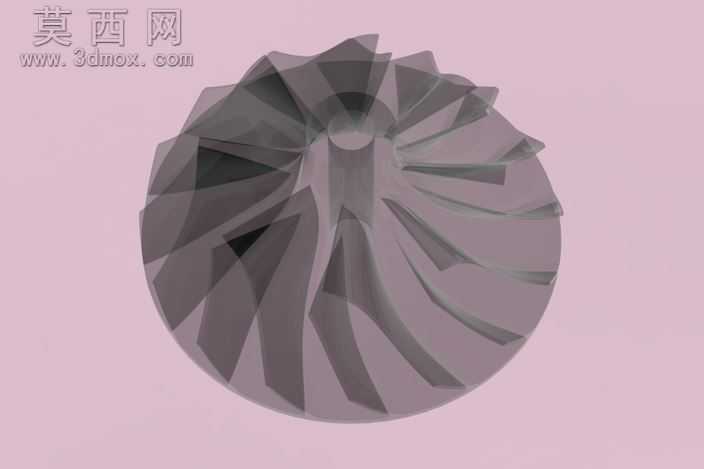

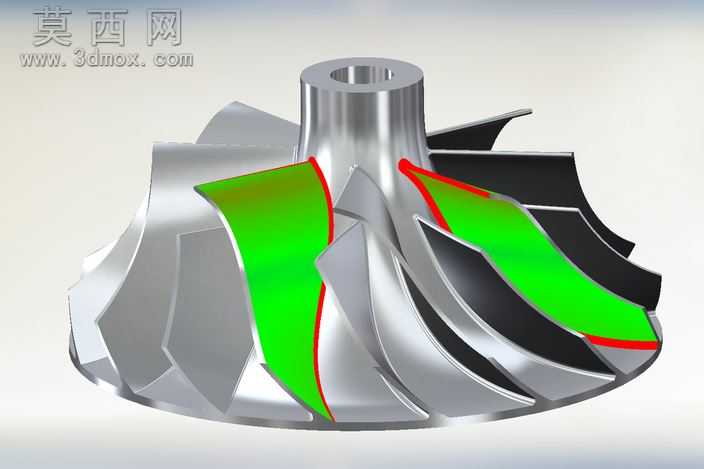

本模型为涡轮充电离心叶轮，是涡轮增压器的核心做功部件，建模过程严格遵循流体机械设计规范，以三维参数化建模方式完成全结构构建。建模初期先依据离心叶轮的气动设计参数确定基础轮廓：以中心安装轴孔为定位基准，先完成轮毂基体的回转特征构建，轮毂采用流线型锥面过渡设计，从中心轴孔位置向外缘平滑延展，既保证整体结构强度，也为叶片安装提供精准的定位基面。叶片部分采用变截面扭曲设计，建模时先绘制不同叶高位置的翼型截面轮廓，通过曲面放样、曲率连续约束完成单个叶片的曲面构建，所有叶片沿轮毂周向均匀阵列排布，叶片前缘做圆弧钝化处理，后缘依据气动要求做薄化收边，相邻叶片间形成平滑收敛的流道，保证气流进入后能沿流道顺畅完成离心加速，避免流道突变带来的气动损失。模型完成基础结构构建后，对所有棱边做圆角过渡处理，中心轴孔添加安装定位倒角，既符合实际加工的工艺要求，也避免应力集中提升部件使用寿命。渲染阶段采用金属铝合金材质，模拟实际叶轮锻造加工后的金属质感，调整材质反射参数还原机加工表面的细腻光泽，通过环境光遮蔽效果凸显叶片间的流道层次与曲面曲率变化，多角度渲染可清晰展示叶片的扭曲角度、轮毂的流线形态以及整体结构的对称精度。模型完整还原了离心叶轮的所有结构细节，所有特征参数可编辑调整，可直接用于流体仿真分析、增材制造加工验证、涡轮增压器装配干涉检查等场景，结构设计兼顾气动性能与机械强度要求，叶片的扭曲角度、流道截面变化率均经过参数化校验，保证模型与实际工业应用中的离心叶轮结构一致，可作为涡轮增压器设计、流体机械教学、零部件结构参考的精准数字化模型。
