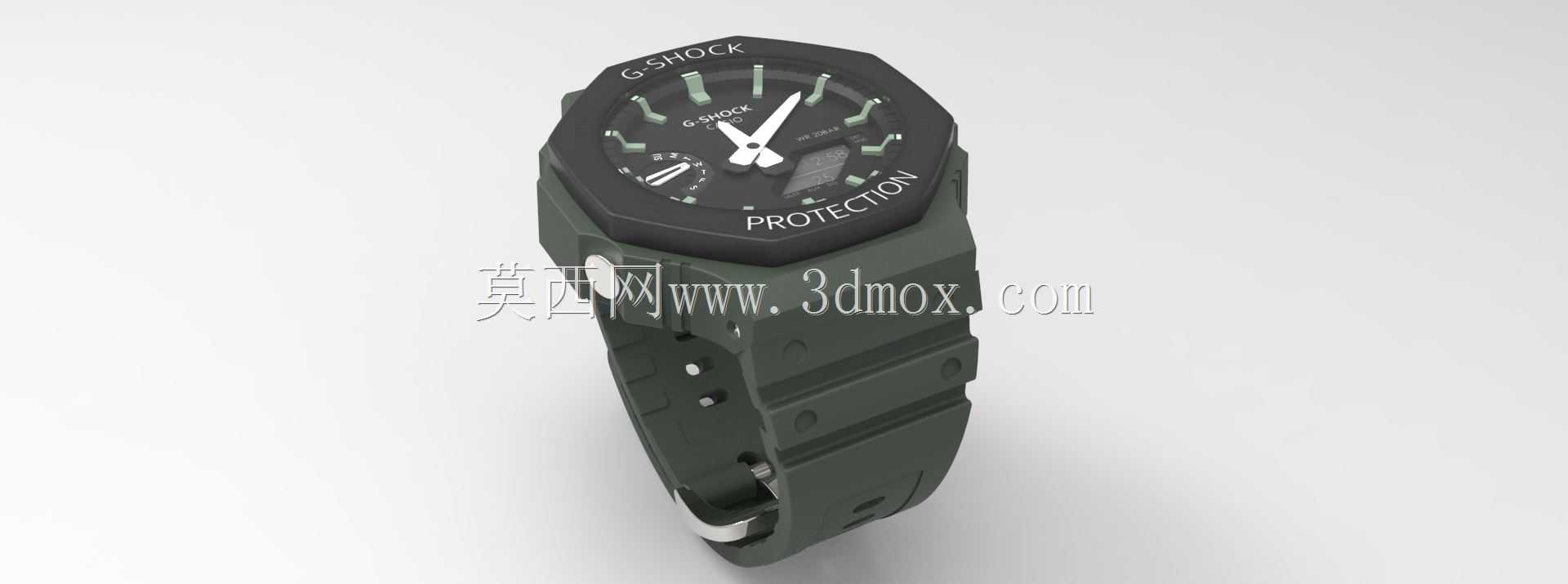

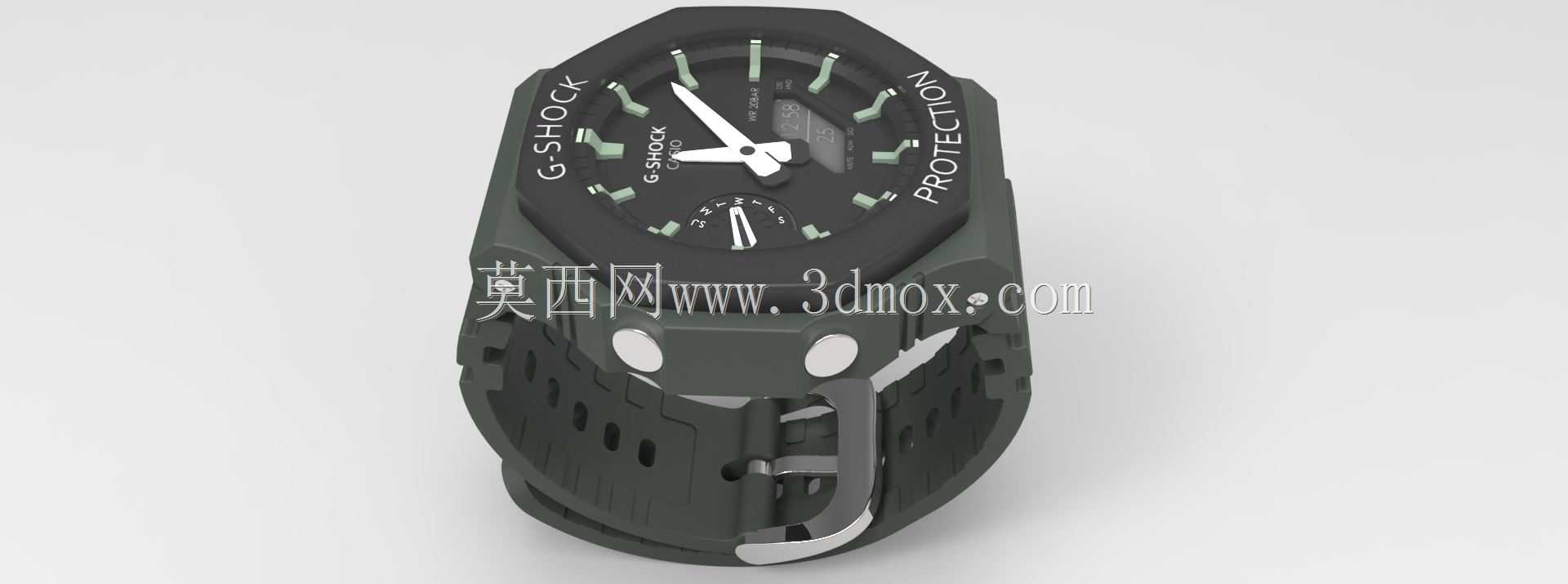

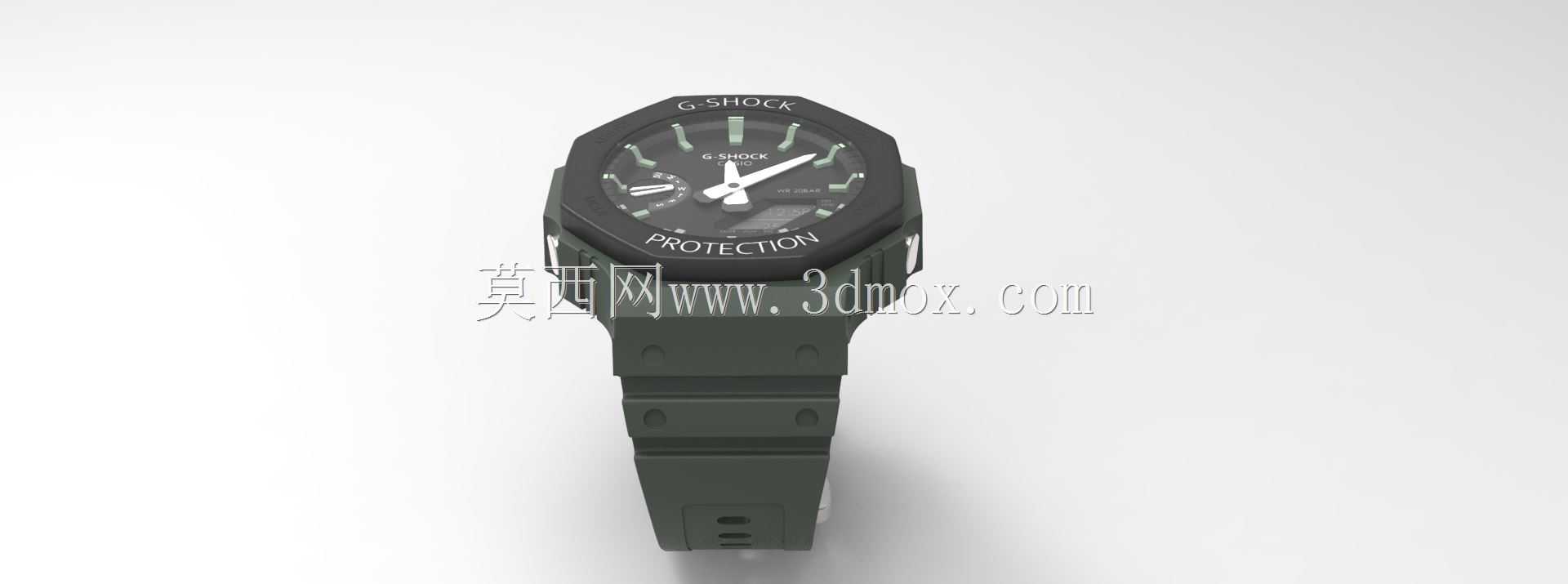

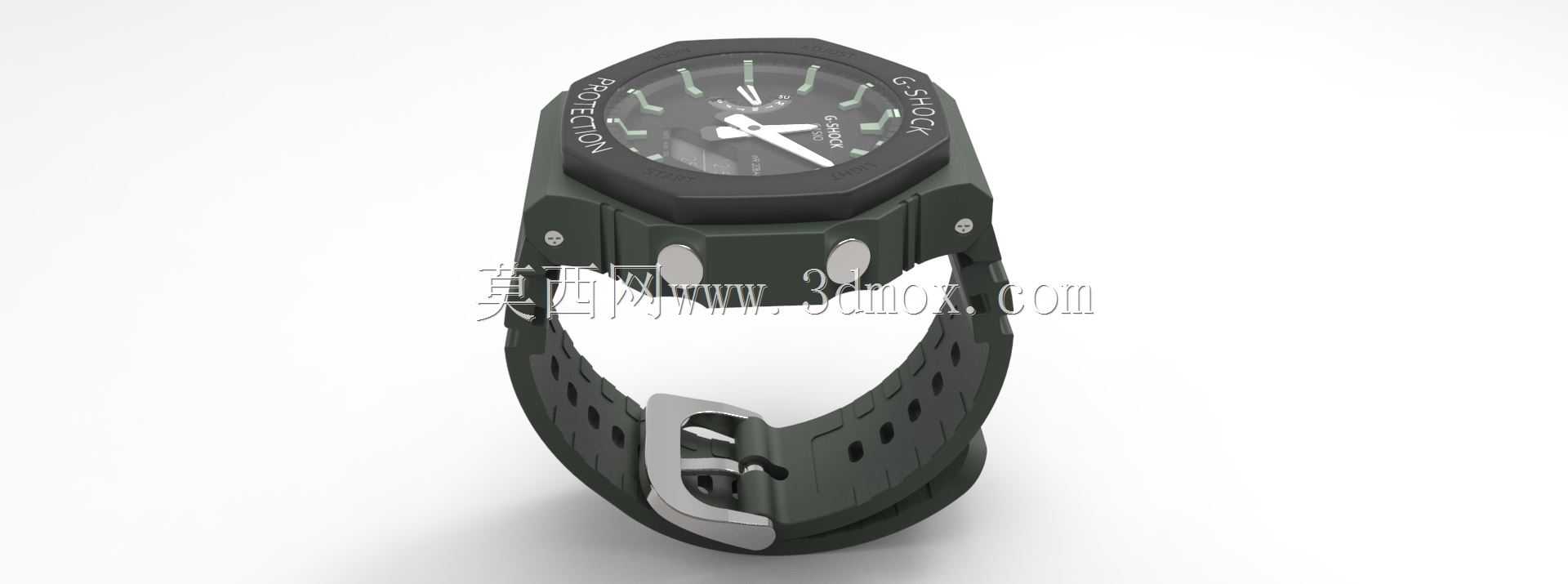

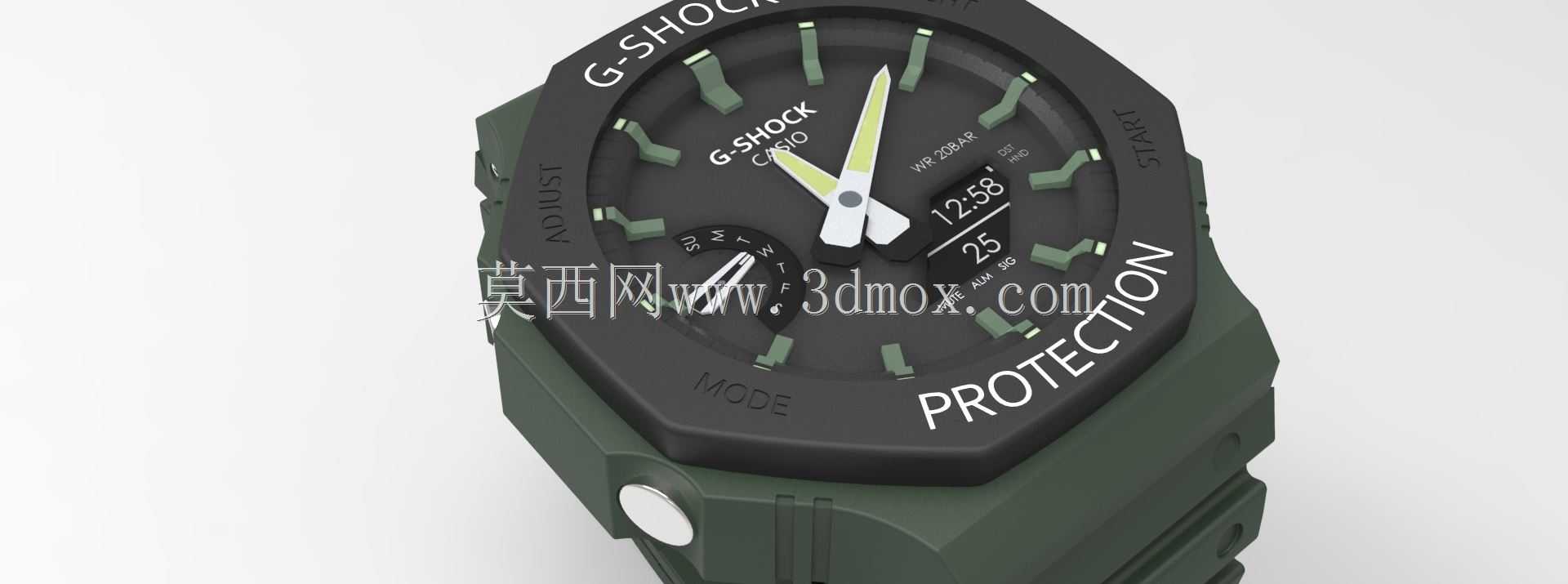

卡西欧G-SHOCK GA-2100腕表外观结构设计

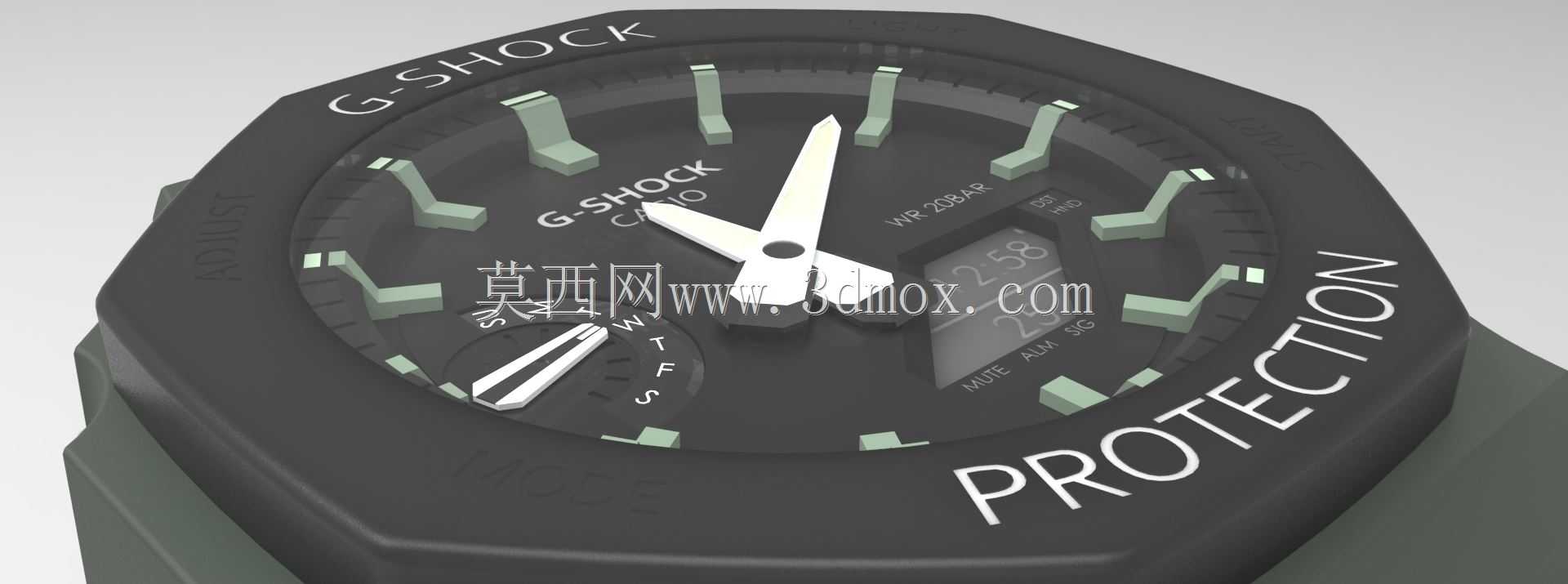

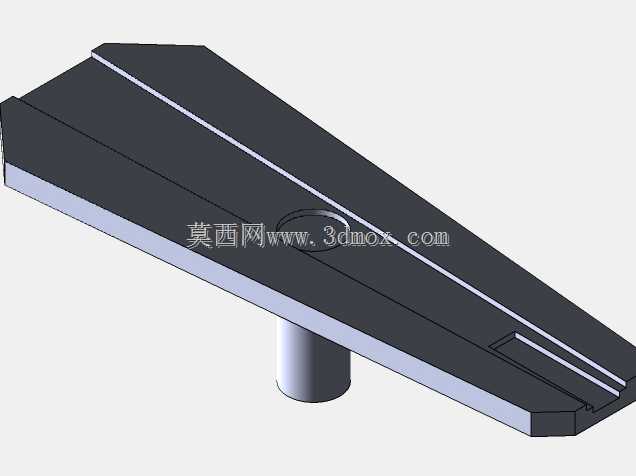

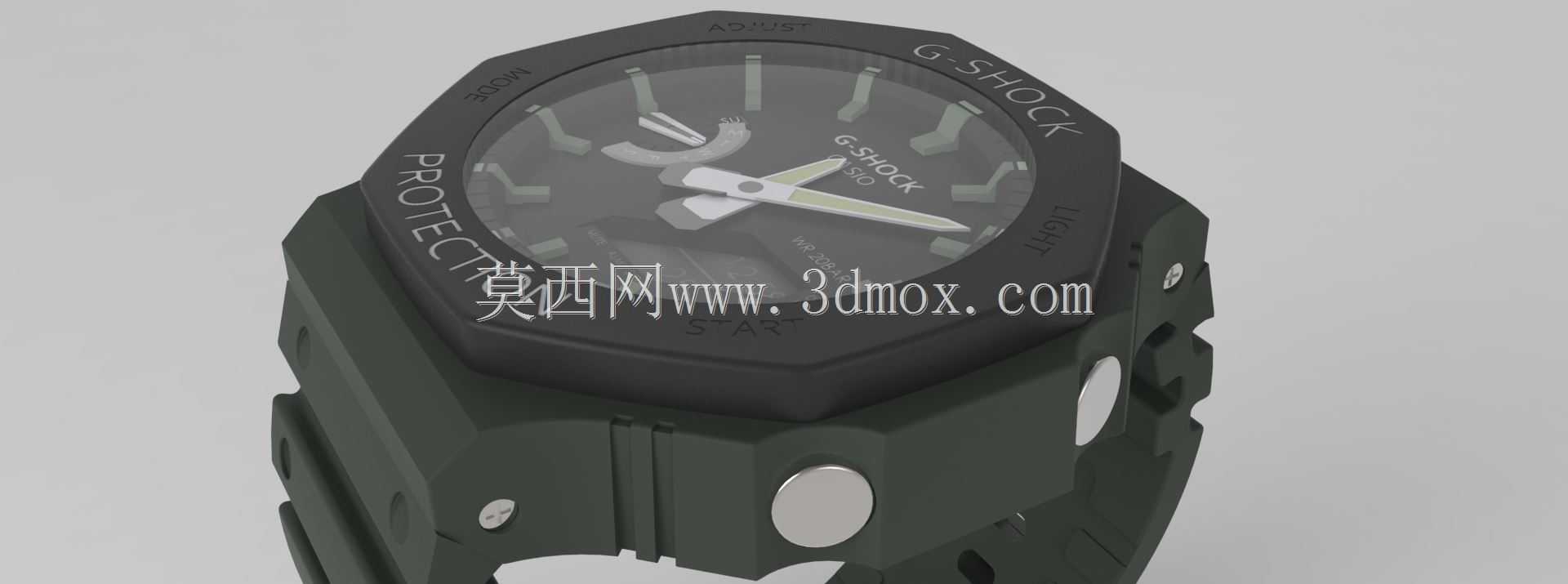

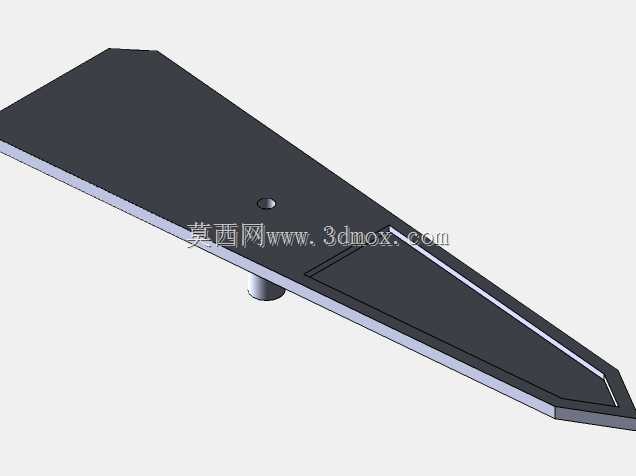

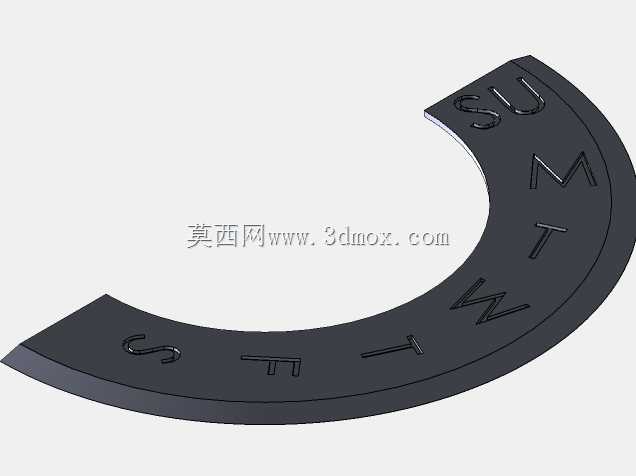

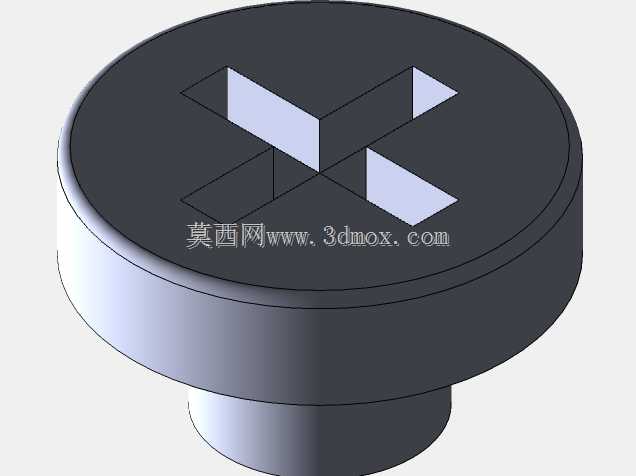

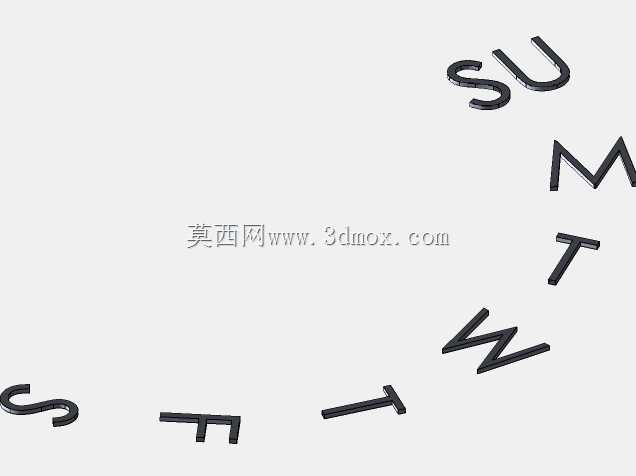

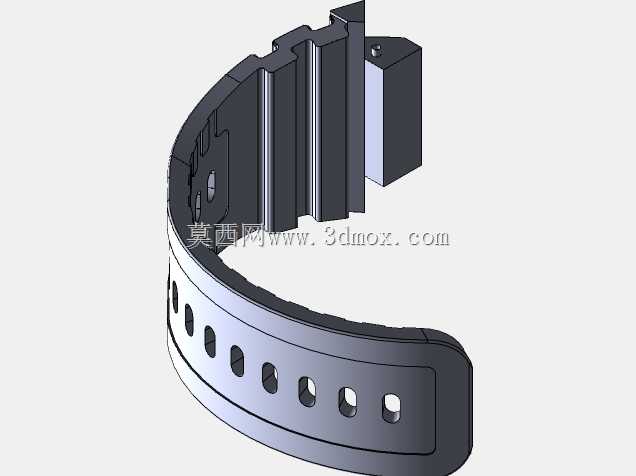

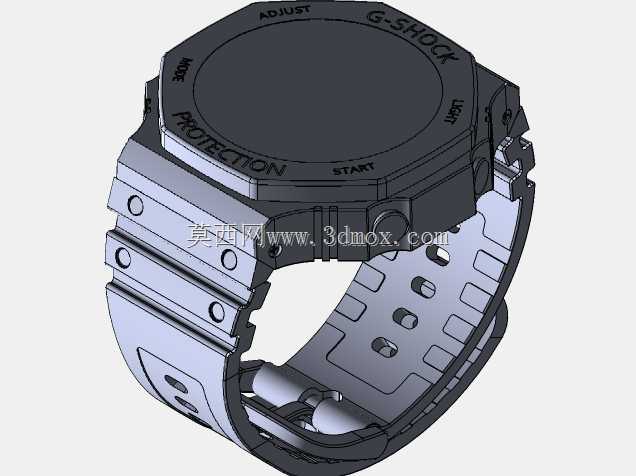

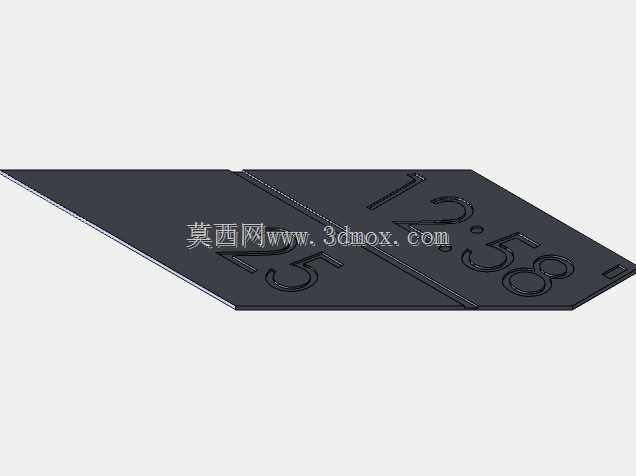

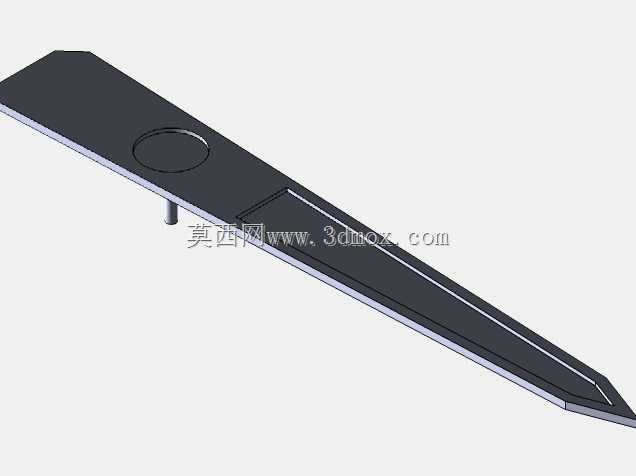

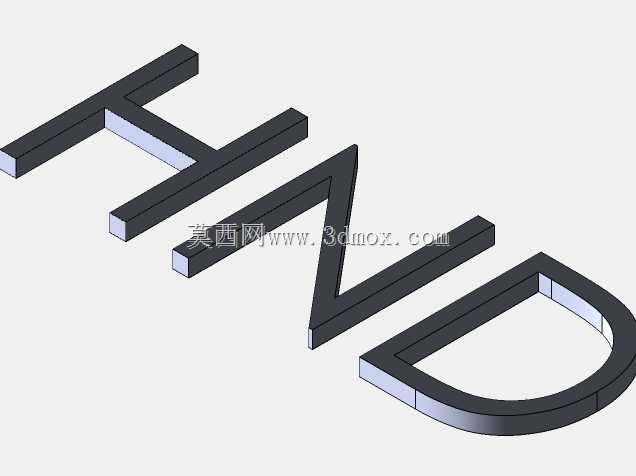

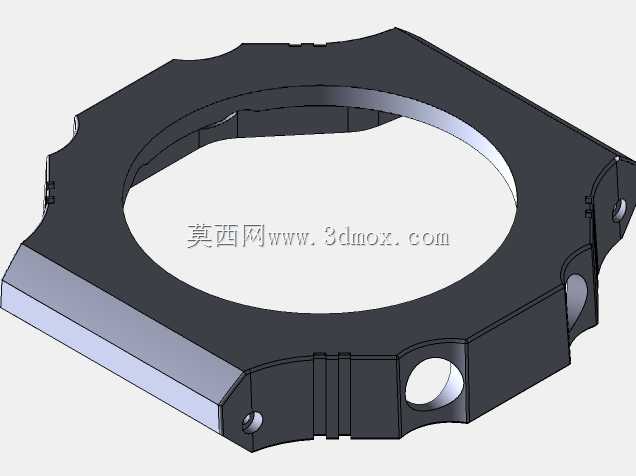

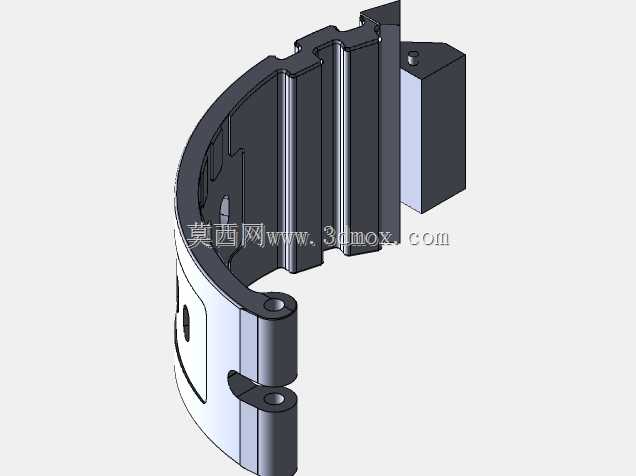

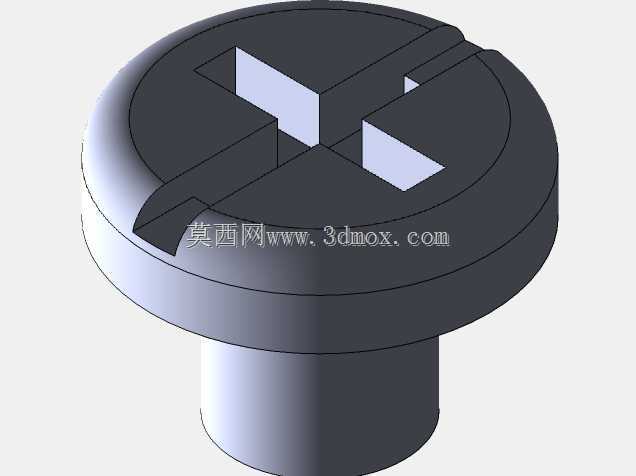

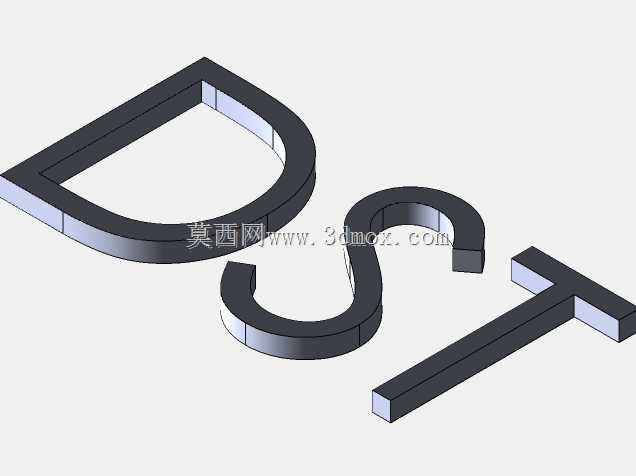

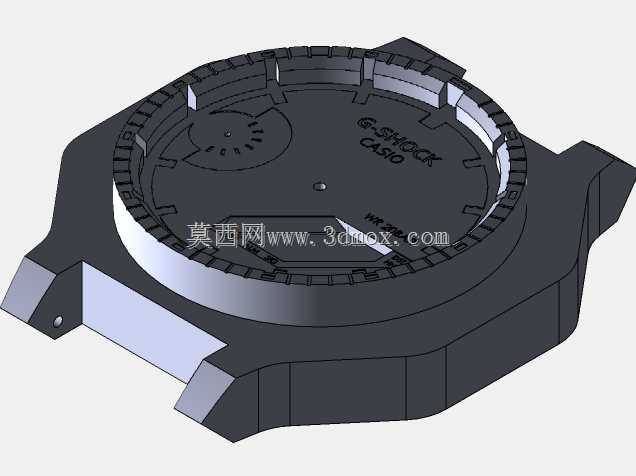

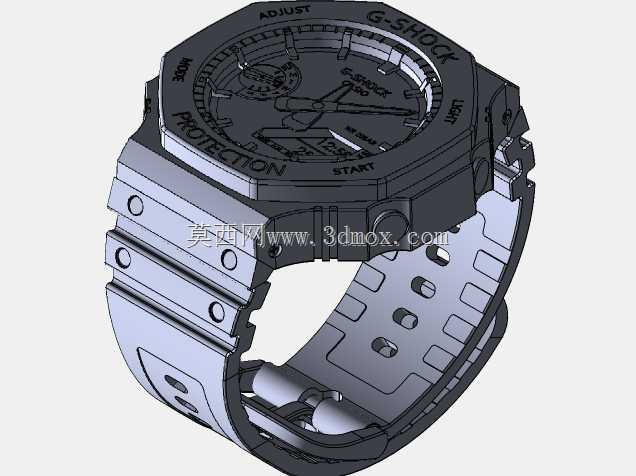

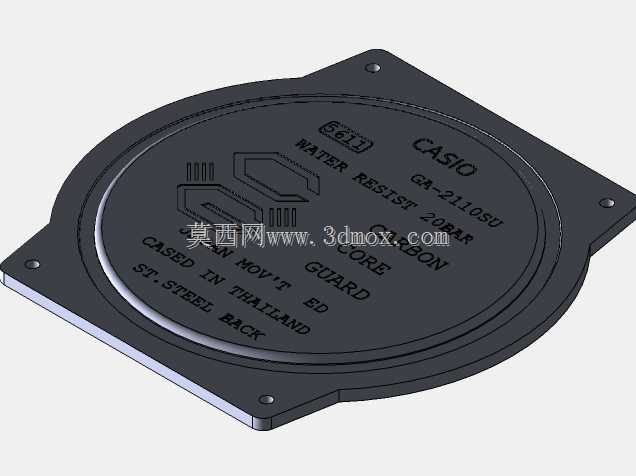

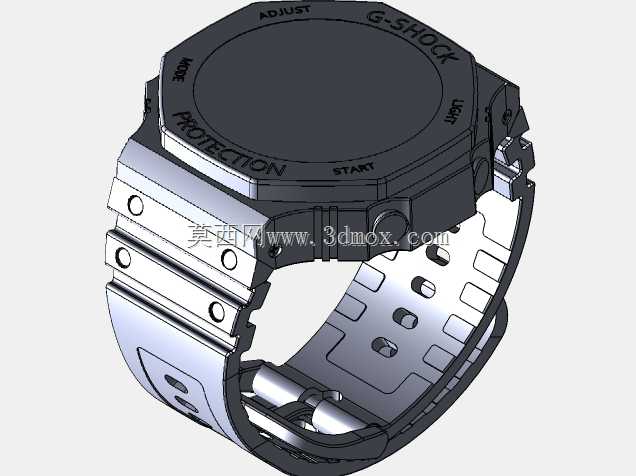

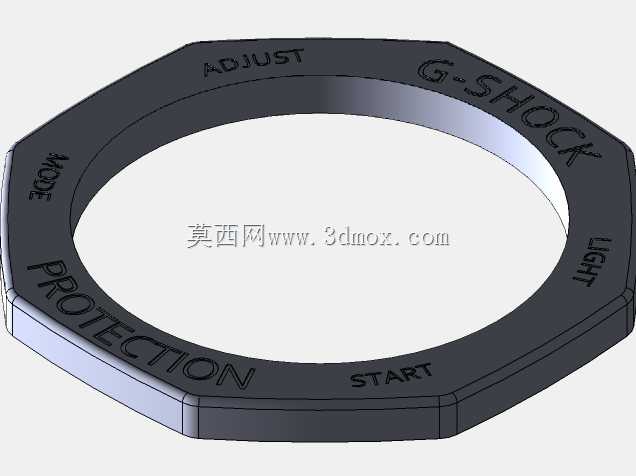

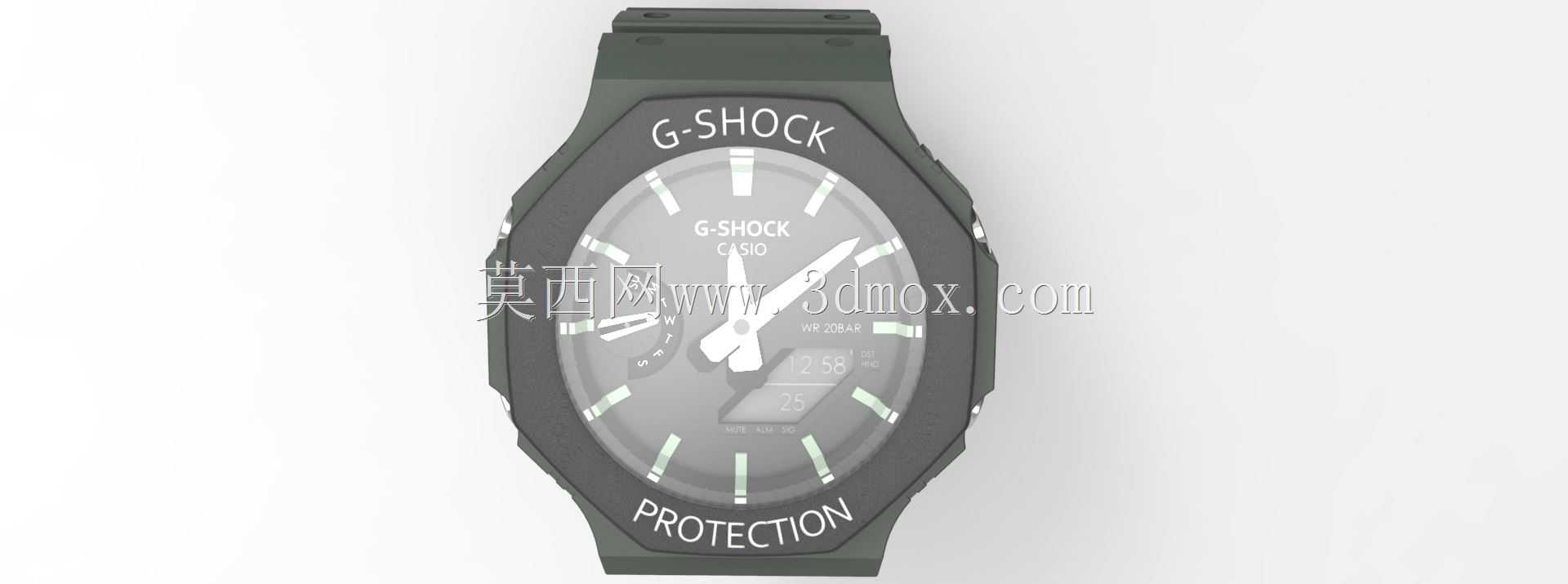

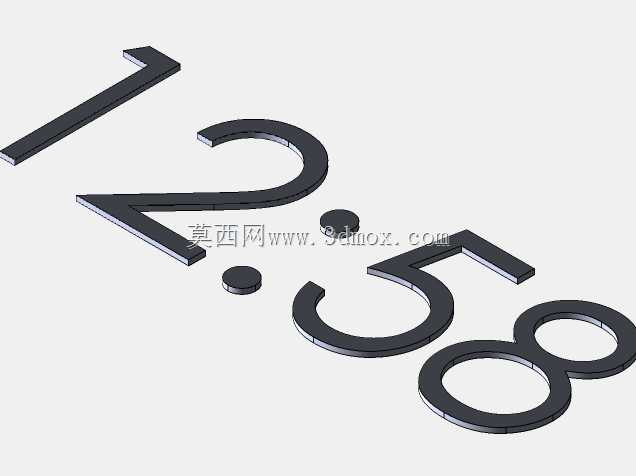

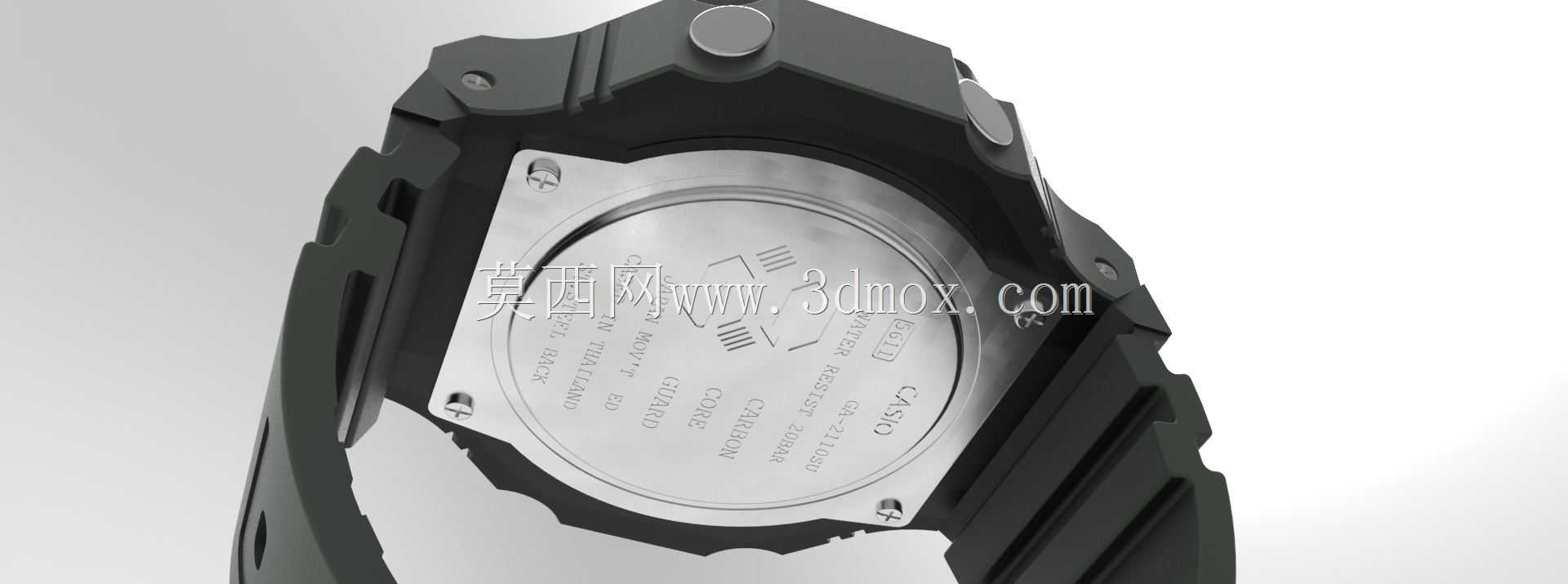

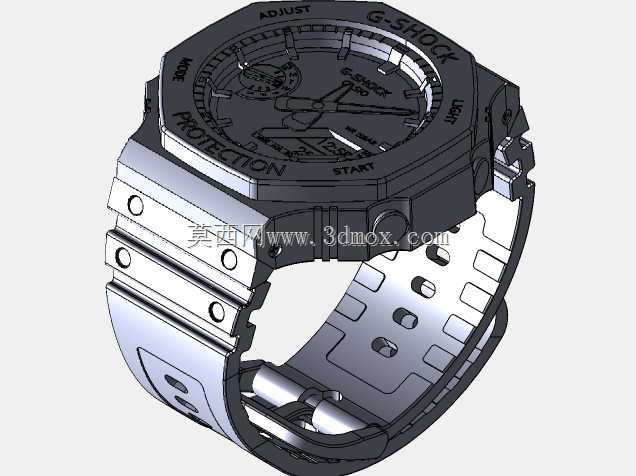

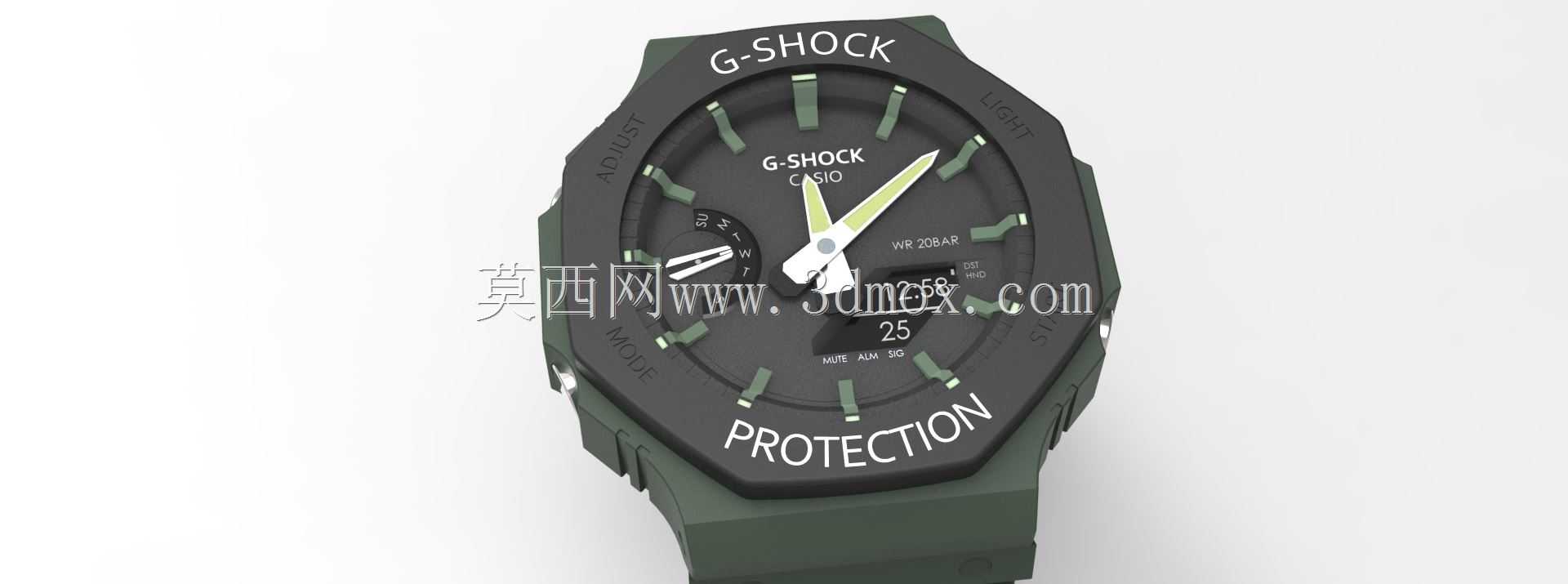

这款运动腕表的三维结构设计，首先围绕户外复杂使用场景的防护需求展开，表壳采用多边形切角造型，区别于传统圆形腕表的圆弧轮廓，八边形的表圈结构在跌落磕碰时能通过棱边分散冲击力，避免表镜直接承受正面撞击，适配登山、越野、日常通勤等多场景下的佩戴防护需求。作为日常计时工具，该腕表整合了指针走时、数字显示双模块，指针采用高对比度夜光涂层，弱光环境下无需额外光源即可快速读取时间，数字显示区域可同步展示日期、计时状态，满足运动过程中的分段计时、时间校准等实用功能。设计阶段优先考虑佩戴贴合度，表壳与表带衔接处做了下沉式过渡结构，表带采用弧形贴合轮廓，适配不同粗细的手腕佩戴，避免运动过程中表体晃动移位，表冠与功能按键全部做了内嵌式防护处理，突出的按键外侧增加了防护筋，防止日常剐蹭误触按键，同时提升按键区域的密封性能，满足日常防水的使用要求。表镜采用内嵌安装结构，表圈高出表镜0.8mm左右，形成物理防护边界，即便表体正面朝下接触硬质平面，也不会直接刮花表镜表面。后盖采用密封压合结构，与表壳的配合面预留密封槽安装位，可适配橡胶密封圈实现防水防尘的装配要求，表带与表壳的连接采用快拆生耳结构，建模时预留了标准生耳的安装空间，无需额外工具即可完成表带更换。整体建模过程中对所有外观棱边都做了R0.3-R1mm的圆角过渡，避免锐边造成佩戴剐蹭，同时提升注塑成型时的材料流动性，减少生产过程中的应力集中问题。表盘刻度采用立体凸起结构，与指针的转动间隙控制在0.2mm以内，既避免指针转动剐蹭刻度，又保证视觉上的贴合感，提升表盘的精致度。功能分区上，小表盘区域与主表盘做了层级差设计，通过0.5mm的下沉结构区分不同显示区域，让读数时的视觉层次更清晰，即便快速扫过表盘也能快速识别不同功能区的显示内容。
