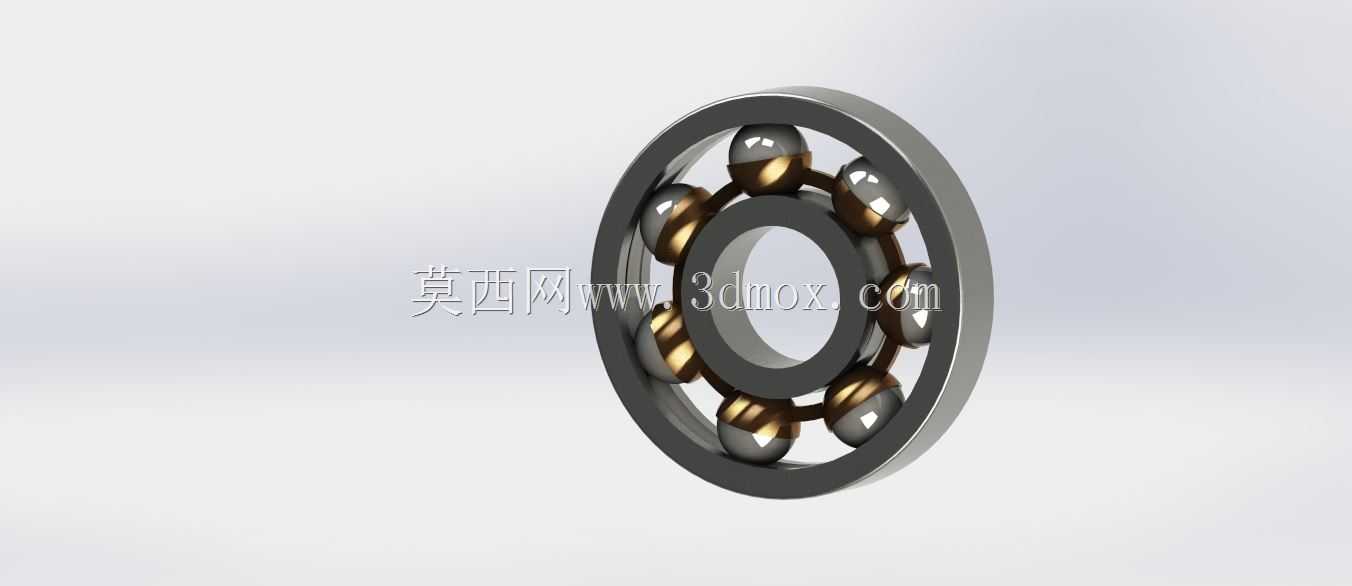

深沟球滚动轴承三维结构设计

项目分类:通用五金配件 发布时间:2022-03-16 ID:577151
  • 深沟球滚动轴承三维结构设计
  • 深沟球滚动轴承三维结构设计
  • 深沟球滚动轴承三维结构设计
  • 深沟球滚动轴承三维结构设计
  • 深沟球滚动轴承三维结构设计
  • 深沟球滚动轴承三维结构设计
  • 深沟球滚动轴承三维结构设计
  • 深沟球滚动轴承三维结构设计
  • 深沟球滚动轴承三维结构设计
  • 深沟球滚动轴承三维结构设计
  • 深沟球滚动轴承三维结构设计
  • 深沟球滚动轴承三维结构设计

  在各类旋转传动机构的设计选型中,滚动轴承是绕不开的核心支撑部件,这款深沟球结构的滚珠轴承,主要承担径向载荷作用,也可在一定工况下承受适量的轴向载荷,广泛适配电机输出端、机床主轴、输送线辊筒、精密仪器转轴等需要低摩擦旋转支撑的场景。从实际工程应用来看,这类轴承的摩擦阻力远小于同尺寸滑动轴承,启动扭矩低,运转过程中维护需求少,在中低速、载荷平稳的传动场景中能长期保持稳定的回转精度,不会因为长期运转出现轴系径向跳动超差的问题。

  设计这款轴承的三维结构时,首先要明确安装边界的尺寸约束:内圈与轴采用过盈配合,配合公差根据轴的转速、载荷冲击特性选取,通常轻载高速场景选k6公差,重载有冲击的场景选m6公差;外圈与轴承座孔采用过渡或间隙配合,方便装配时的轴向调整,也能补偿一定的座孔加工形位误差。内圈的滚道曲率半径略大于钢球直径,保证钢球与滚道的接触应力分布在合理区间,避免点蚀失效提前出现;保持架采用浪形冲压结构,兜孔间隙控制在钢球直径的0.1-0.2倍区间,既可以将钢球均匀分隔开,避免运转过程中钢球之间直接接触产生额外摩擦磨损,又能预留足够的润滑脂存储空间,让润滑介质在滚道接触面上形成稳定的油膜,降低接触疲劳损耗。

  钢球的数量和直径是根据轴承的额定动载荷计算确定的,在节圆直径固定的前提下,增大钢球直径可以提升径向承载能力,但会相应降低极限转速,因此设计时需要平衡载荷与转速的需求,比如应用在高速电机上的同尺寸轴承,会选用直径稍小、数量更多的钢球,降低单个钢球的离心力,适配高转速工况;应用在重载输送辊道上的轴承,则会选用直径更大的钢球,提升抗冲击和承载能力。轴承的密封结构如果是开式设计,需要在装配时配套轴承端盖和密封件,防止外界粉尘、切削液进入滚道内部,也避免内部润滑脂泄漏污染周边传动部件;如果是带防尘盖的闭式结构,出厂时已经预填了足量的锂基润滑脂,可实现长期免维护运转,适合安装空间紧凑、不方便定期补脂的场景。

  建模过程中需要重点关注几个配合面的形位公差要求:内圈内孔的圆柱度、外圈外圆的圆柱度直接影响装配后的轴系回转精度,滚道的圆度和表面粗糙度会直接影响轴承运转的振动值和噪音水平,钢球的球形误差需要控制在微米级,避免高速运转时出现异常振动。安装时要注意,不能直接通过敲击内圈来装配外圈,也不能敲击外圈来推动内圈过盈装配到轴上,应该使用专用套筒压装,或者采用热装工艺,将内圈均匀加热到80-100摄氏度后快速套装到轴颈上,避免滚道和钢球受到冲击损伤,影响后续使用寿命。在轴系设计时,还要考虑轴承的轴向固定方式,内圈通常通过轴肩和轴用弹性挡圈或者圆螺母固定,外圈通过轴承座孔台肩和孔用挡圈固定,同时要预留合适的轴向游隙,补偿轴运转时的热伸长量,避免轴承出现卡滞、过热烧损的问题。这类滚珠轴承的通用性极强,是机械传动系统中应用最广泛的基础零部件,三维建模时还原所有细节结构,能为后续的轴系装配仿真、干涉检查、有限元载荷分析提供准确的模型基础,避免设计阶段出现配合尺寸错误、安装空间不足等问题,减少实际加工装配阶段的返工成本。
