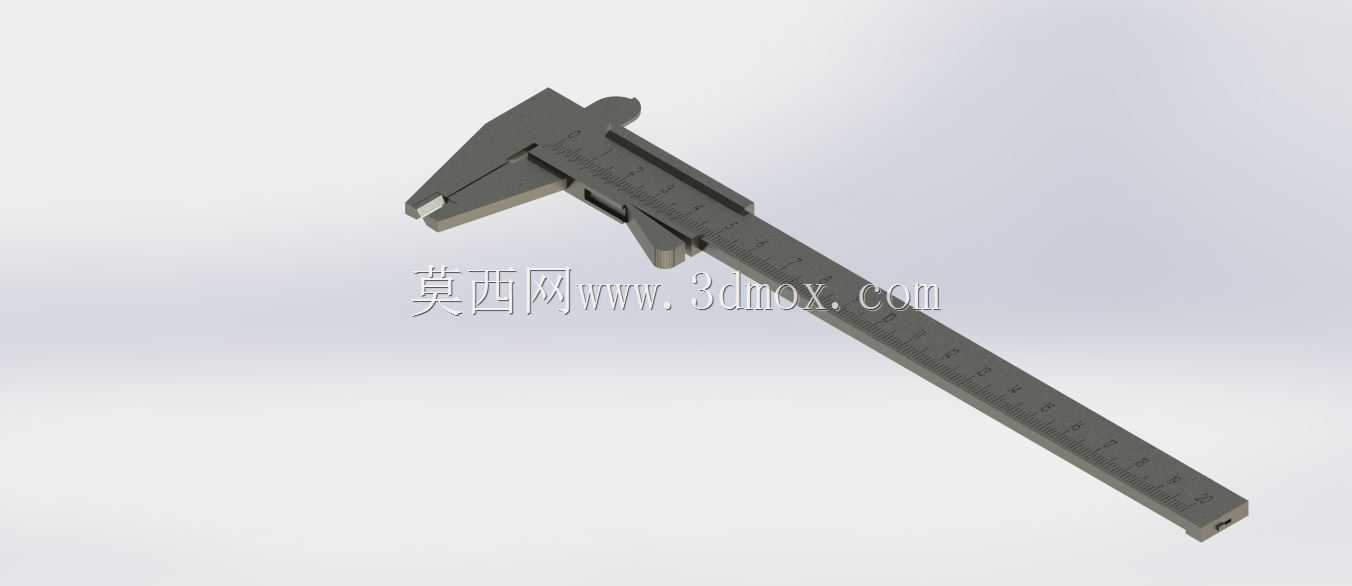

机械式游标卡尺精密测量工具结构设计

　　在机械加工现场的工序检验环节、装配工位的尺寸复核场景、五金维修的零件测绘作业中，游标卡尺是一线操作人员随身携带的基础测量器具，这款机械式游标卡尺的结构设计完全贴合一线测量作业的实际使用需求，没有多余的冗余结构，每一处结构细节都服务于测量精度与操作便利性的核心要求。从实际使用场景出发，这款卡尺覆盖了日常作业中绝大多数的尺寸测量需求，既可以完成工件外轮廓的外径、长度、宽度尺寸测量，也能通过内测量爪完成孔内径、槽宽的内尺寸检测，尾部的深度测量杆还可以直接测量盲孔深度、台阶高度差，不需要额外更换测量头，单把量具就能覆盖常规加工场景下的线性尺寸测量需求，减少工位上的量具更换频次，提升现场检验的作业效率。结构设计上，

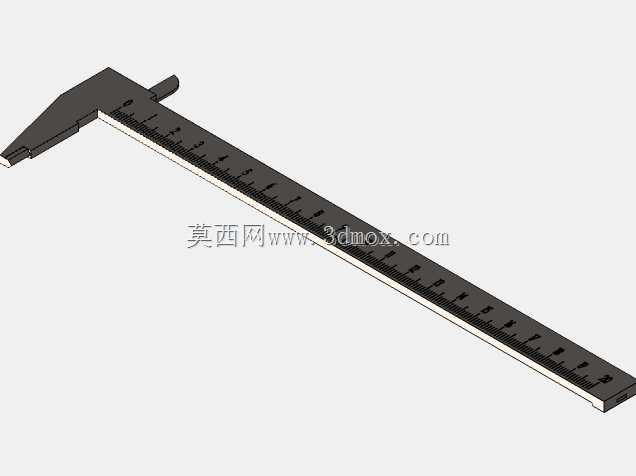

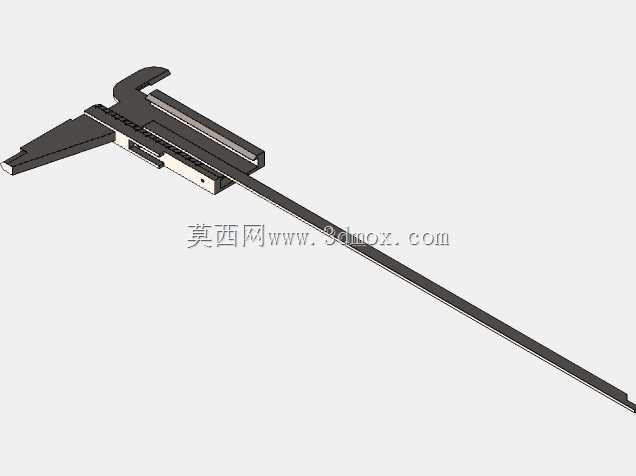

　　主尺采用一体式长条形尺身结构，尺身表面的刻度线采用蚀刻工艺加工，长期使用摩擦也不会出现刻度磨损脱落的问题，尺身的滑动导轨面做了精磨处理，保证游标滑架在尺身上滑动时无卡滞、无明显间隙，避免滑动间隙带来的测量误差。游标滑架上集成了紧固螺钉结构，测量完成后可以直接拧紧紧固螺钉锁定滑架位置，方便操作人员将卡尺从工件测量位置取下后再读取数值，避免移动过程中滑架窜动导致读数偏差，这个细节设计对于狭小空间内的测量作业尤为实用，很多设备内部的测量位置视线受阻，无法直接在测量位读数，锁定滑架后取出读数就能保证测量数值的准确性。从外形尺寸与安装边界来看，这款卡尺的主尺长度适配常规0-150mm的测量量程，整体握持尺寸贴合成年人手掌的握持幅度，

　　滑架表面做了防滑纹理处理，拇指推动滑架时不会打滑，测量时的施力更容易控制，避免施力过大导致尺身变形、测量爪倾斜带来的测量误差。内测量爪的刃口做了圆弧过渡处理，测量内孔时可以自然贴合孔壁，不会因为刃口尖锐刮伤工件的已加工表面，也能避免测量爪卡入工件表面划痕导致的测量值偏差；外测量爪的测量面做了淬火硬化处理，表面硬度达到量具相关的硬度要求，长期接触金属工件也不会出现磨损凹陷，保证测量面的平面度与平行度长期稳定，延长量具的实际使用寿命。深度测量杆与主尺尾端的导向槽做了精密配合，伸出时与主尺端面保持垂直，测量深度时不会出现杆体倾斜，保证深度测量值的准确性，深度杆的端面做了平磨处理，接触工件台阶面时可以完全贴合，

　　不会因为端面倾斜导致深度测量出现偏差。在实际建模过程中，尺身的刻度间距严格按照游标卡尺的读数规则做等距排布，主尺刻度间距与游标刻度间距的差值对应卡尺的测量分度值，滑动副的配合间隙按照实际量具的装配公差做了预留，既保证滑动顺畅，又不会出现横向窜动，各个结构件的连接位置都做了符合实际加工工艺的倒角处理，没有尖锐的棱角，既符合实际产品的加工要求，也避免使用过程中划伤操作人员。这款卡尺的结构完全还原了传统机械式游标卡尺的成熟设计，没有数显卡尺的电子元件故障、电池亏电等问题，在车间油污、切削液飞溅的恶劣作业环境下也能稳定使用，不需要特殊的维护保养，只需要定期清洁滑动面、涂抹少量防锈油就能长期保持测量精度，是机加工、模具制造、设备维修、五金质检等场景下不可或缺的基础测量器具。
