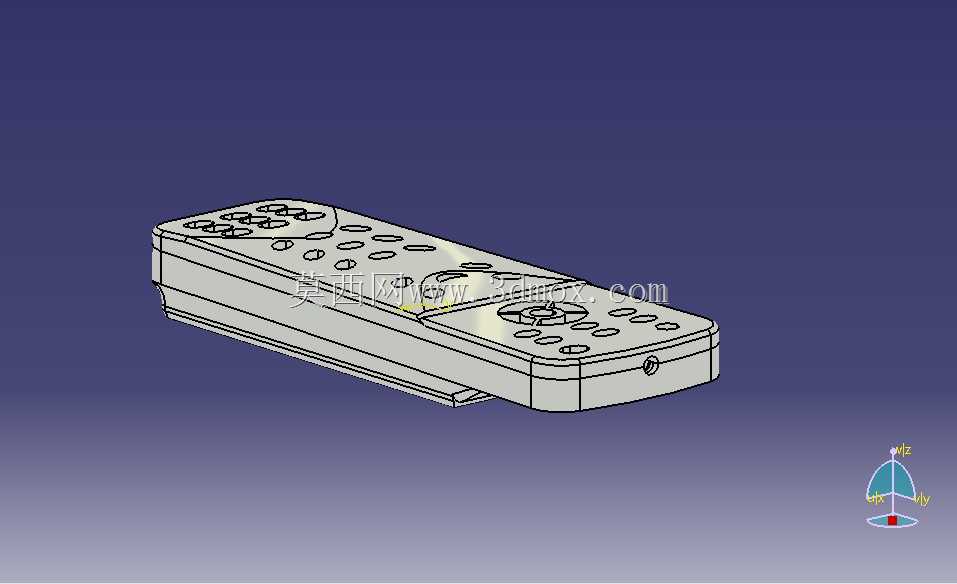

电视遥控器塑料外壳三维结构设计

　　日常家用场景中，电视遥控器是用户与电视交互最频繁的手持终端设备，其外壳作为承载内部电路板、按键、电池仓的核心结构件，直接决定了产品的握持手感、装配可靠性与长期使用耐用性。本次设计的遥控器塑料外壳，完全围绕手持操作的人机工程需求展开，整体轮廓采用大圆角过渡的长条形布局，边缘做了1.5mm的倒圆角处理，避免直角硌手的问题，握持区域的厚度控制在18mm，适配成年用户单手握持的掌部弧度，长时间操作也不会产生明显的压痕。从结构设计逻辑来看，外壳分为上下盖两个主体部件，上下盖的配合采用止口卡扣结构，止口的搭接量设计为0.8mm，配合间隙控制在0.15mm，既可以保证装配后壳体的密封性，避免灰尘、日常泼溅的液体进入内部损坏电路，

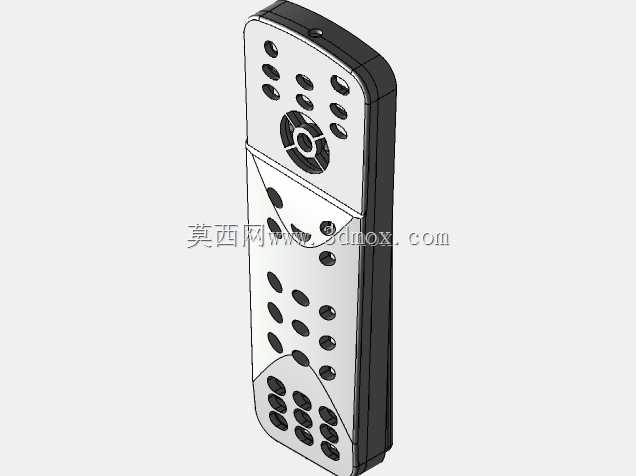

　　也能省去螺丝装配的工序，提升量产时的装配效率。上盖表面预留了所有功能按键的安装孔位，孔位的排布完全遵循用户日常操作的使用习惯，常用的频道切换、音量调节按键布置在握持时拇指自然覆盖的区域，数字按键按矩阵式排布在中部，功能扩展按键布置在靠近顶端的位置，每个按键孔的边缘都做了0.3mm的倒角，避免按键按压时与孔壁产生卡滞，保证按键的回弹行程顺畅。下盖部分集成了电池仓的结构，电池仓的尺寸适配两节7号干电池的安装边界，仓内设计有电池正负极的定位筋位，避免电池安装后出现晃动移位的问题，电池仓盖采用滑扣式结构，与下盖主体的配合设置了两个定位卡扣，拆卸时只需轻推即可打开，同时仓盖与壳体的配合面做了错位止口，防止电池从仓内意外脱出。

　　外壳的壁厚设计充分考虑了注塑成型的工艺要求，整体均匀壁厚控制在2mm，在卡扣位置、螺丝柱位置做了局部加厚到2.5mm，同时在加厚区域与主体壁厚的衔接处做了渐变过渡，避免注塑成型时出现缩痕、翘曲等外观缺陷，壳体内部对应电路板安装的位置设计了四个定位柱，定位柱的内孔预留了自攻螺丝的安装余量，柱体根部做了0.5mm的圆角加强，防止螺丝锁附时出现柱体开裂的问题。从实际应用的角度出发，该外壳的外形尺寸控制在长165mm、宽48mm、厚22mm，整体重量控制在35g以内，搭配内部元器件后的整体重量不超过80g，用户单手握持操作时不会有负重感。壳体表面的设计预留了丝印标识的区域，所有按键孔位周边都有足够的平面空间印刷功能标识，

　　不会因为曲面弧度导致标识印刷模糊、脱落。在结构强度方面，外壳选用ABS塑料作为基础材质，通过壳体内部的网格状加强筋布置，在不增加整体壁厚的前提下提升了壳体的抗摔性能，1.2米高度自由跌落至水泥地面时，壳体不会出现开裂、卡扣松脱的问题，能够满足日常家庭使用中的意外掉落场景。针对长期使用的磨损问题，外壳的外表面做了细晒纹处理，既可以提升握持时的摩擦力，避免手滑掉落，也能减少日常使用中产生的划痕对外观的影响，同时晒纹的粗糙度控制在Ra1.6，不会积灰，日常擦拭清洁十分方便。上下盖的装配定位除了卡扣之外，还在壳体的四个角位置设计了定位插骨，插骨与插槽的配合间隙控制在0.1mm，装配时可以起到导向作用，避免上下盖装配出现错位，保证壳体整体的外观缝隙均匀一致，不会出现段差超标的问题。电池仓的位置设计在壳体的下半部分，装配电池后可以平衡整机的重心，让握持时的重心落在掌部中心位置，不会出现头重脚轻的握持感受。在按键区域的背部，对应每个按键的位置都设计了十字形的加强筋，既可以提升上盖该区域的结构强度，避免按压按键时上盖出现凹陷变形，也不会过多增加壳体的重量。
