砂金分选摇床式淘金设备结构设计

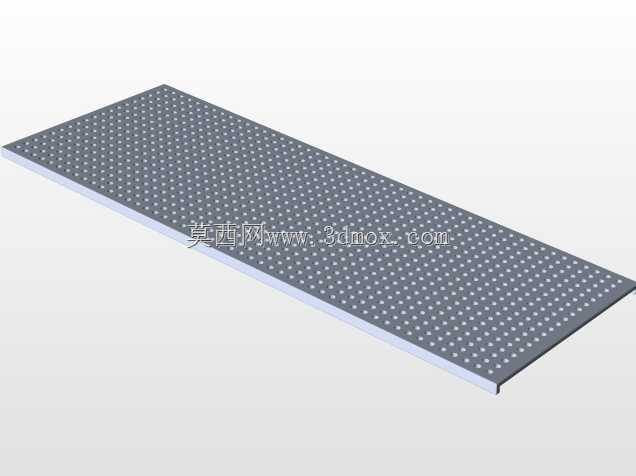

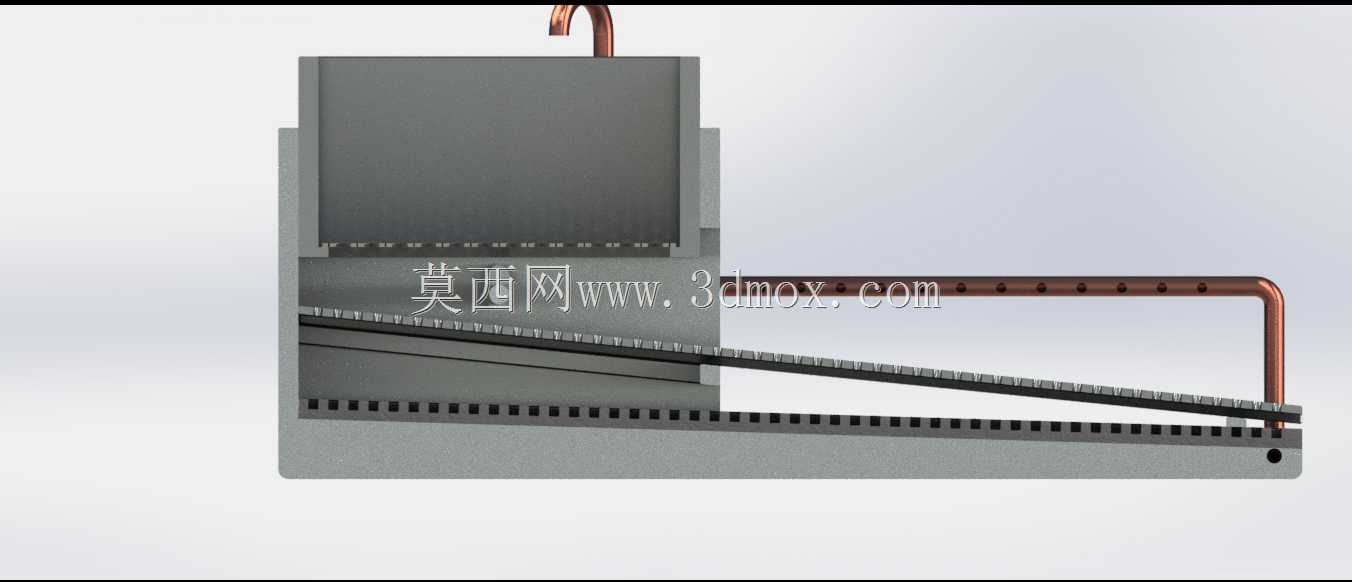

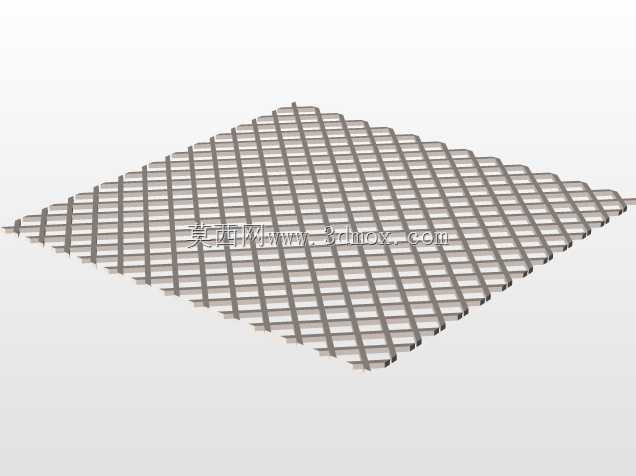

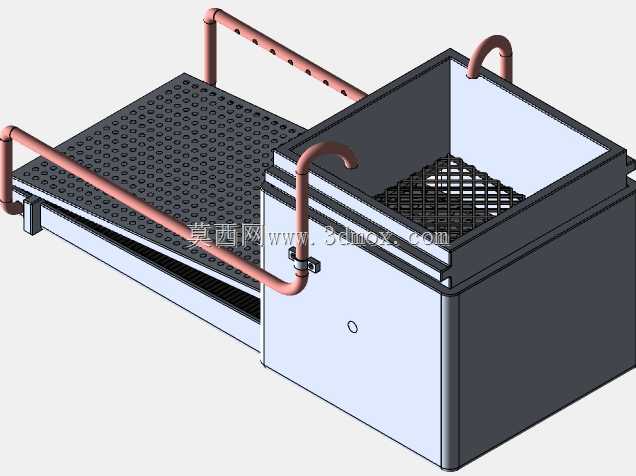

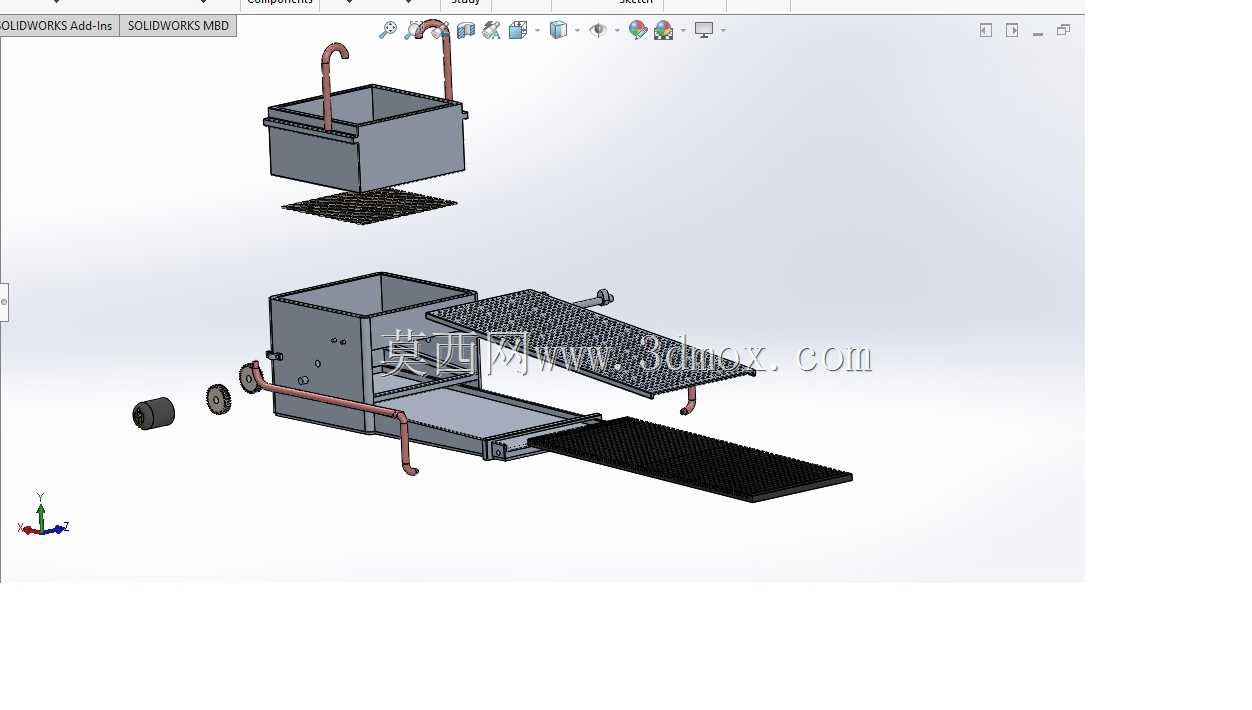

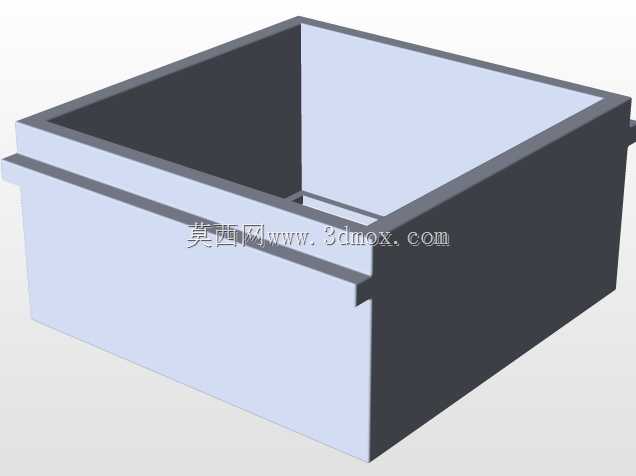

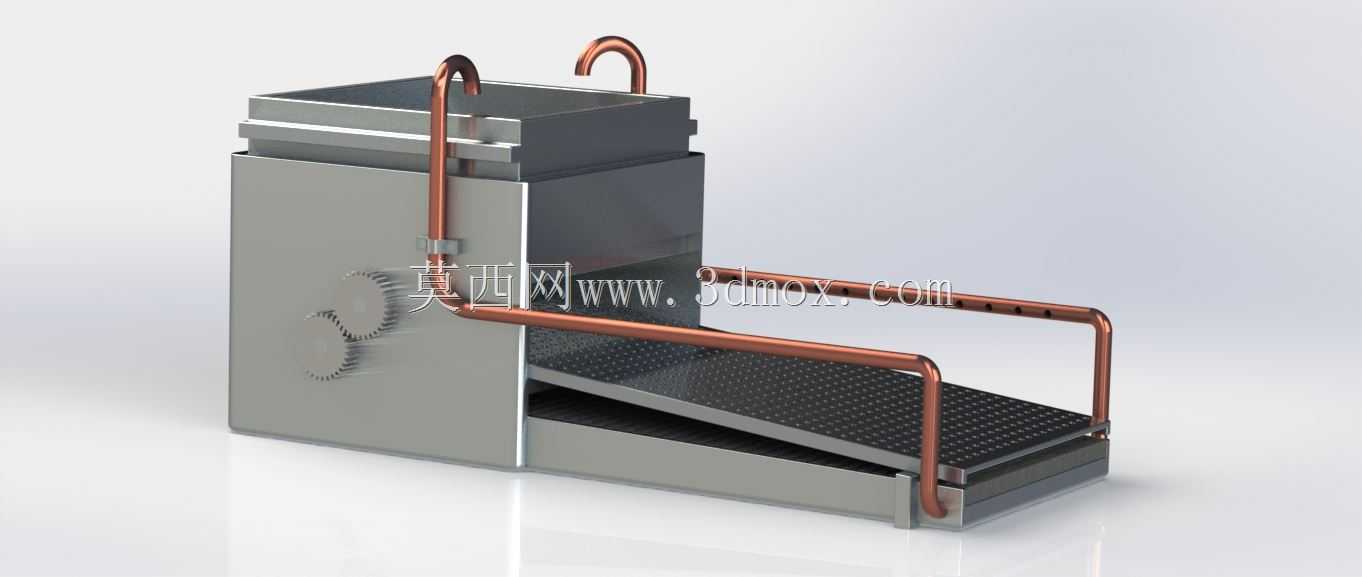

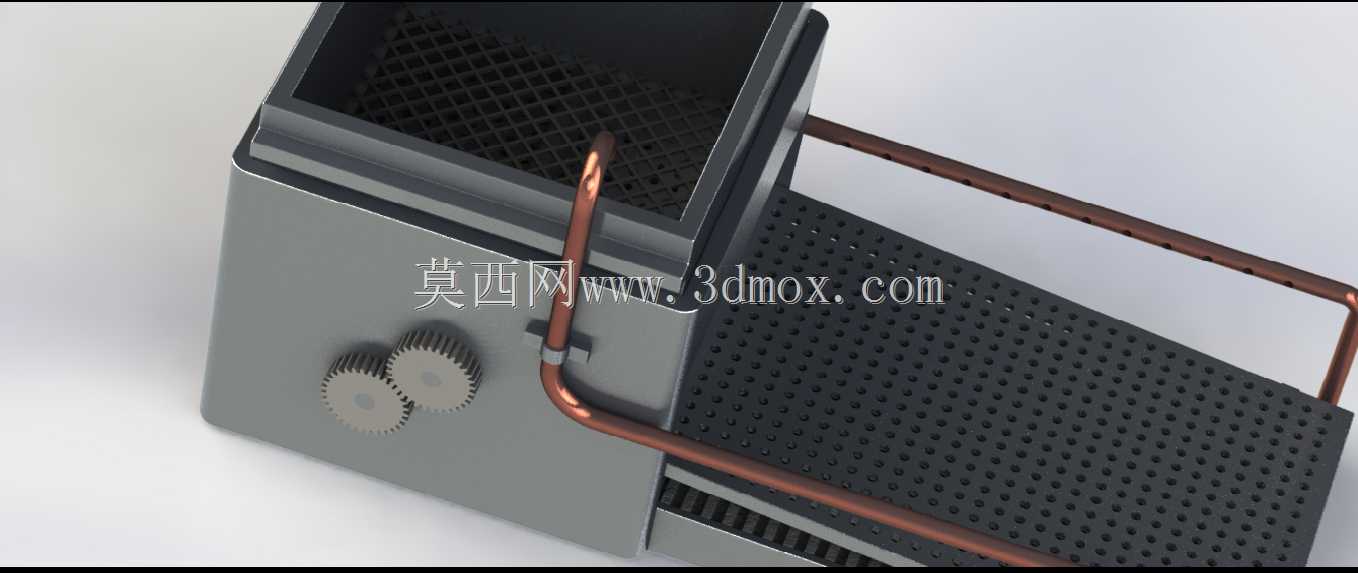

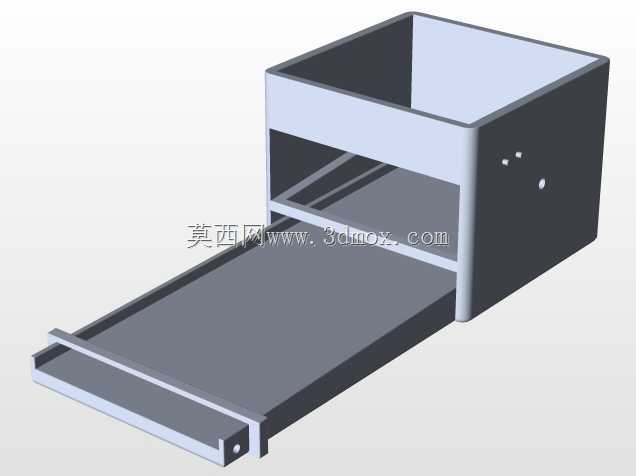

　　这款砂金分选设备的设计核心围绕野外砂金作业的便携性与分选效率展开，区别于传统大型固定式淘金溜槽，整体采用集成式箱体布局，将给料、粗筛、重力分选、尾料排出的功能模块整合在单台可移动的机架结构内，适配野外河滩、古河道砂金勘探点的零散作业需求，无需复杂的现场安装流程，单人即可完成设备的移位与作业准备。从结构布局来看，设备左侧为集成式储料与动力容纳腔体，腔体上部设置敞口式进料槽，作业时可直接将采掘到的含金沙砾、卵石混合料倒入进料区域，腔体内置的两级筛分结构先将粒径超过20mm的大块卵石通过侧部斜向通道直接排出，避免大粒径石块卡滞分选流道；筛分后的细粒砂水混合物料则通过铜质导流管路送入下部的倾斜分选床面。床面采用带防滑凸点的耐磨钢板材质，

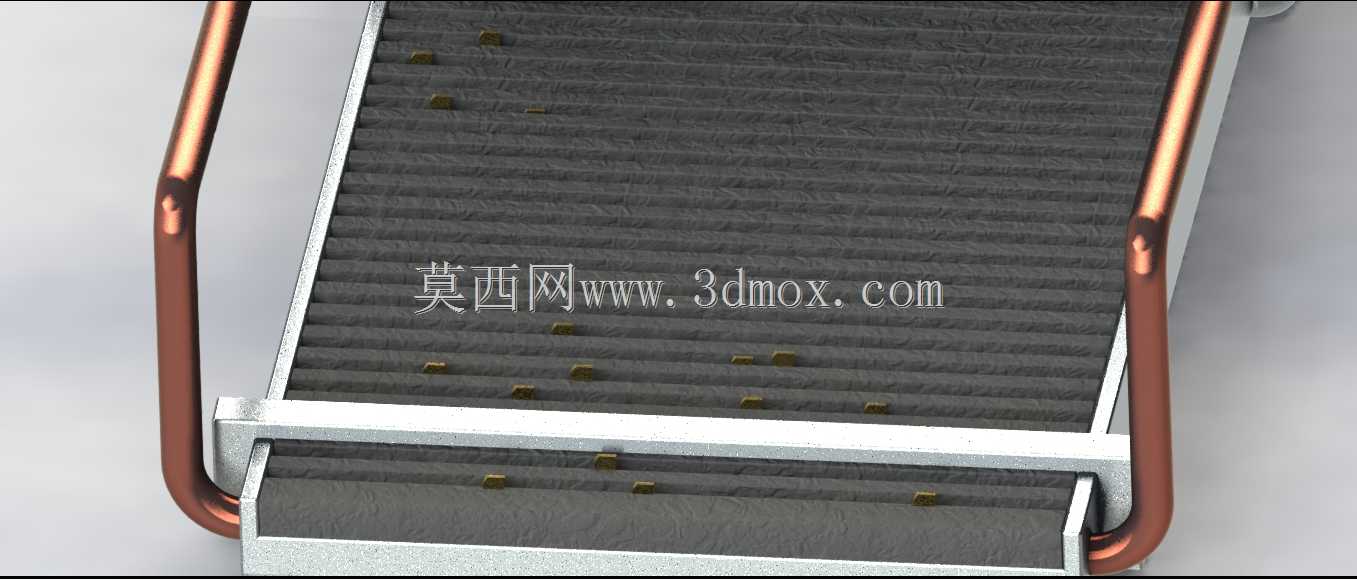

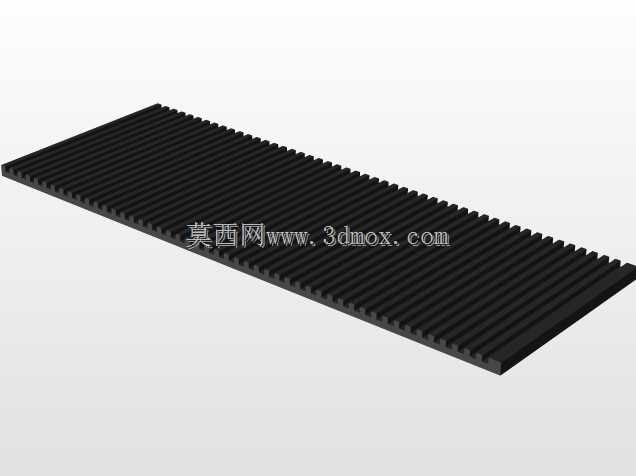

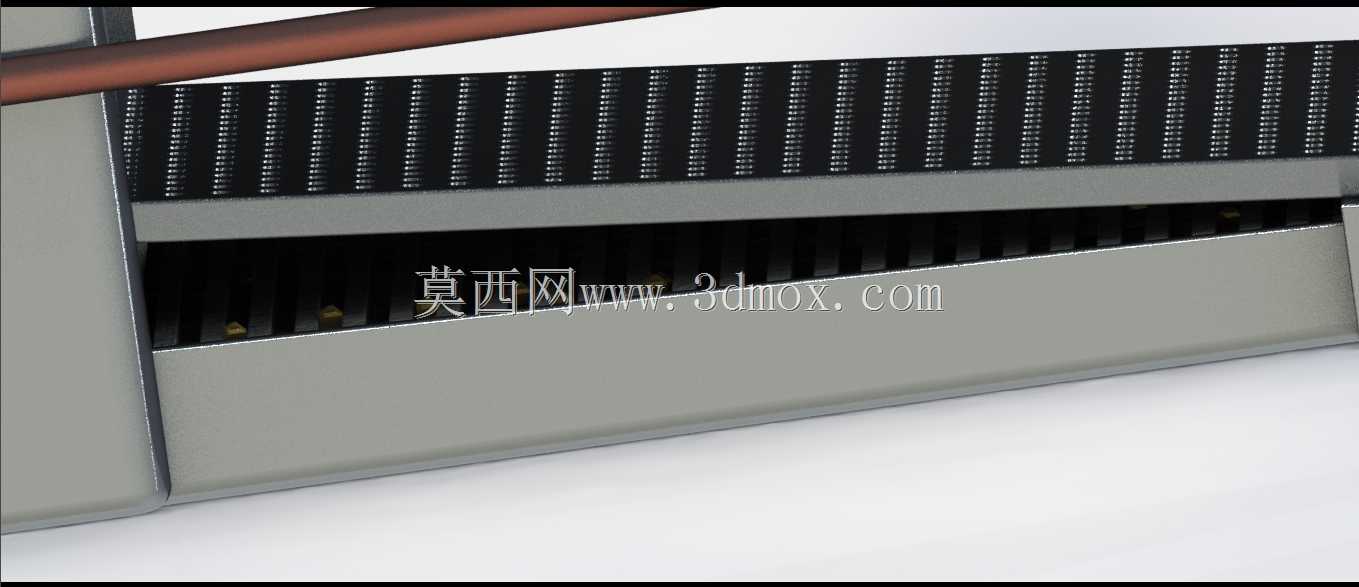

　　倾斜角度设置在5-8度的可调区间，适配不同比重、不同粒径的砂金物料分选需求，床面两侧的铜质护栏既可以防止物料在水流冲刷下从侧边溢出，也能作为床面拆装的握持结构，方便日常清理床面缝隙中卡滞的细粒物料。设备的分选原理结合了重力溜槽与摇床的分选特性，腔体内置的偏心齿轮组在传动结构带动下产生规律的往复差动运动，配合床面的倾斜角度与可控的给水水流，让进入床面的砂水混合料按比重差异分层：比重最大的自然金粒会沉降到床面底部的格条槽内，比重较小的石英砂、泥质物料则被水流携带从床面末端的尾料口排出，作业结束后只需抽出床面的格条卡槽即可收集沉积的金粒，无需整台设备翻转清理。从安装边界来看，设备整体外形控制在紧凑型尺寸区间，长度不超过1.2米，

　　宽度不超过0.6米，空载重量控制在合理范围，既可以放置在简易的木质支架上作业，也可以直接固定在小型充气筏的平台上进行浅水区域的水下砂金分选作业，不需要额外浇筑混凝土基础，对作业场地的平整度要求较低，即使是河滩上的碎石滩面，只需垫上少量木板调平即可开机运行。设备的管路设计全部采用快插式铜质接头，现场作业时可直接连接小型汽油机水泵的供水软管，不需要复杂的管路密封操作，进水端设置了可调节的流量阀门，操作人员可以根据进料的含泥量、砂粒粒径实时调整给水量：当进料中泥质含量较高时，可适当加大给水量增强物料的分散效果，避免泥团包裹金粒随尾料流失；当进料以细粒砂为主时，可适当减小给水量，降低水流对细粒金的冲刷携带作用，提升细粒金的捕获率。

　　在结构强度设计上，设备的主体机架采用3mm厚的钢板折弯焊接成型，所有焊接位置都做了打磨圆角处理，避免野外作业时尖锐边角划伤操作人员，床面的支撑结构采用加厚的角材焊接，能够承受单次最多50kg的进料载荷，即使连续8小时作业也不会出现床面变形、机架晃动的问题。考虑到野外作业的维护需求，设备的传动齿轮组全部设置在密封的腔体内，腔体预留了注油口，作业前只需加注少量润滑脂即可满足长时间的传动润滑需求，不需要频繁拆解维护；所有与水流、砂料接触的金属部件都做了防锈处理，铜质管路既具备良好的抗锈蚀能力，也有足够的韧性，即使作业过程中受到轻微的磕碰也不会出现开裂漏水的问题。不同于传统淘金溜槽需要人工持续翻动物料的作业模式，这款设备的往复差动运动可以让床面上的物料持续松散分层，操作人员只需要持续往进料槽添加物料、定期清理格条内收集的金粒即可，大幅降低了野外作业的劳动强度，单台设备每小时的处理量可以达到0.8-1.2立方米，对于砂金勘探点的小规模开采、零散砂金点的回收作业都有很好的适配性，也可以作为地质勘探队砂金普查作业的配套分选设备，快速判断采样点的砂金品位与粒级分布情况。
