流线型艺术奖杯创意造型结构设计

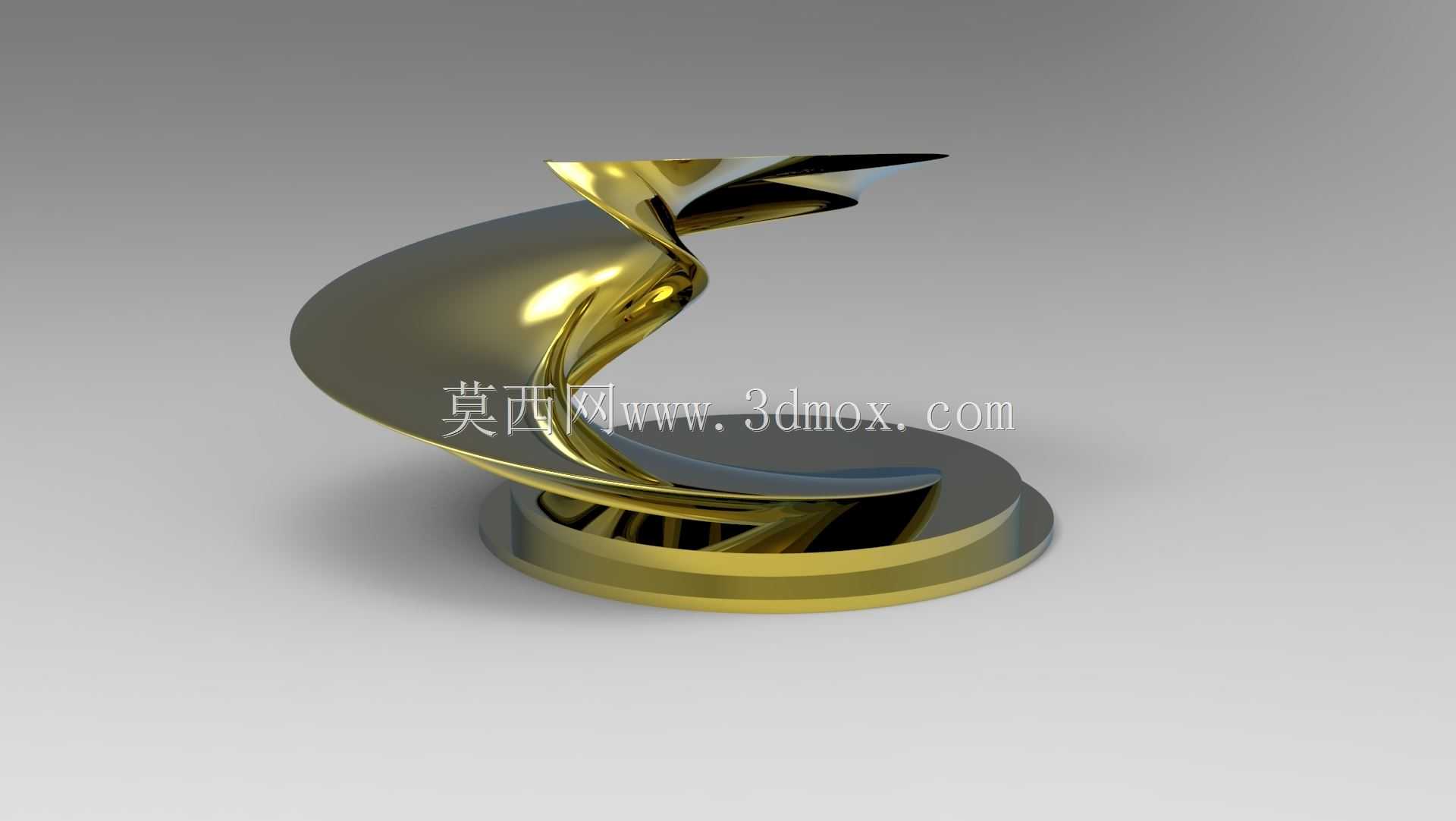

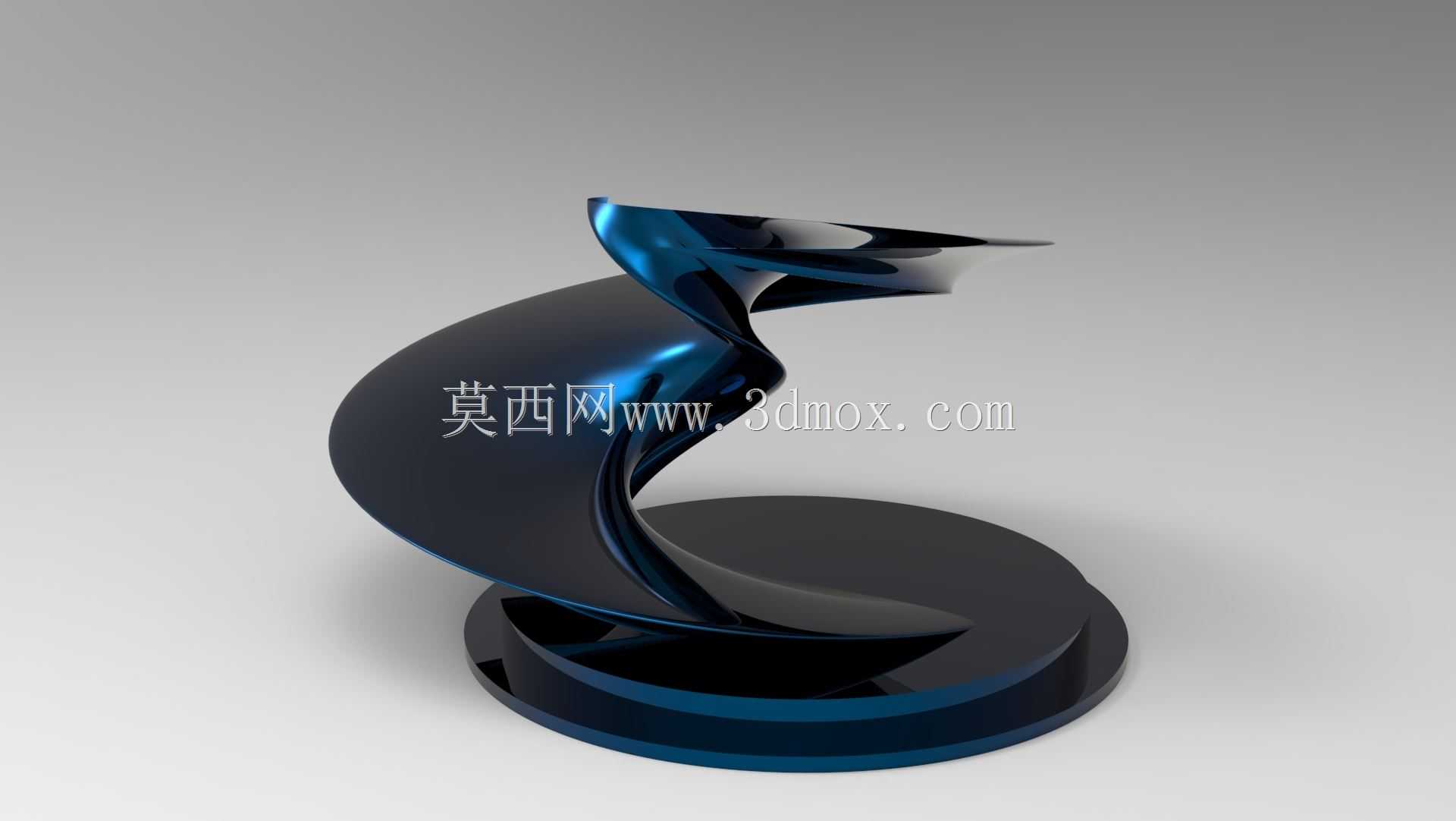

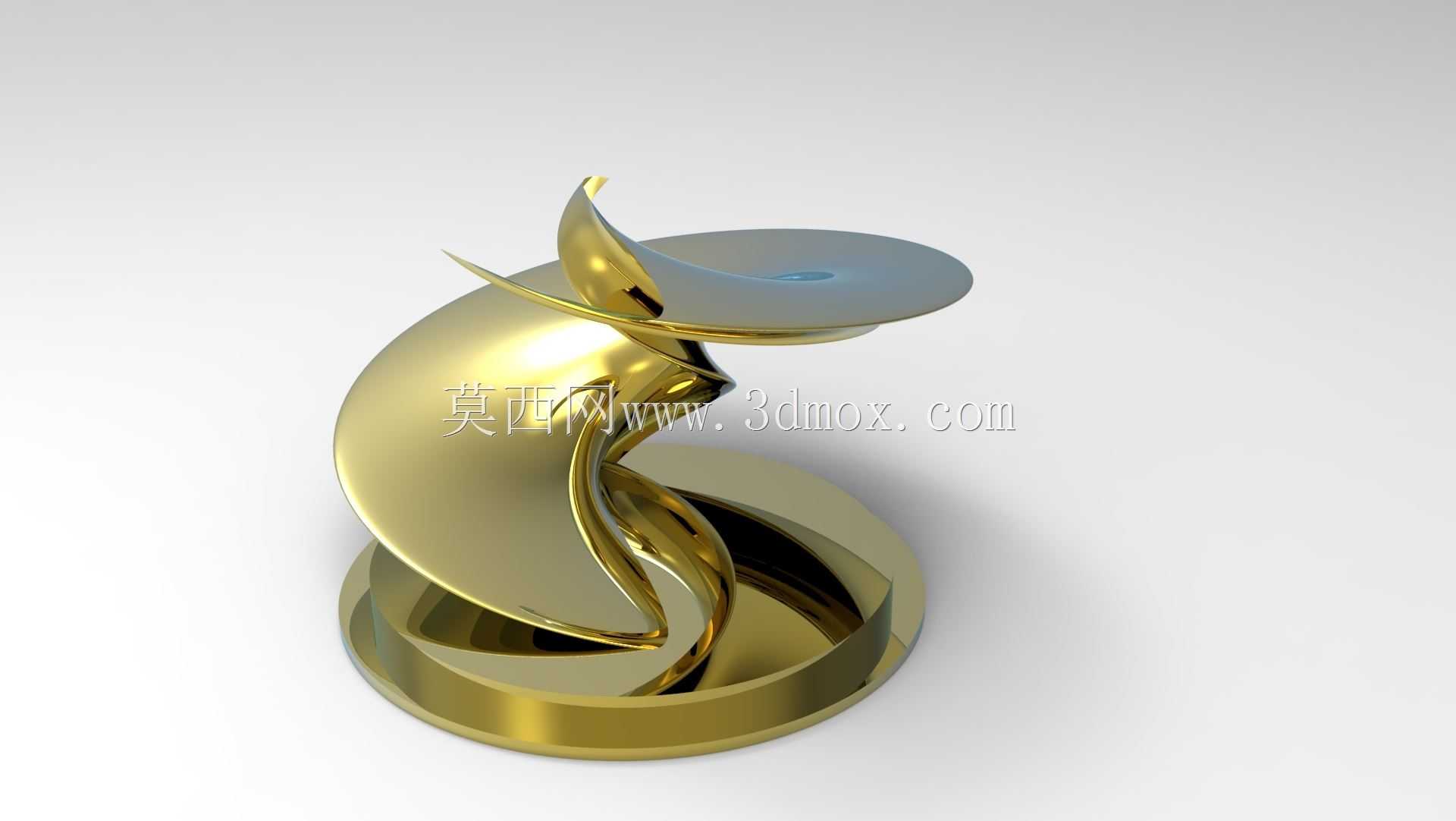

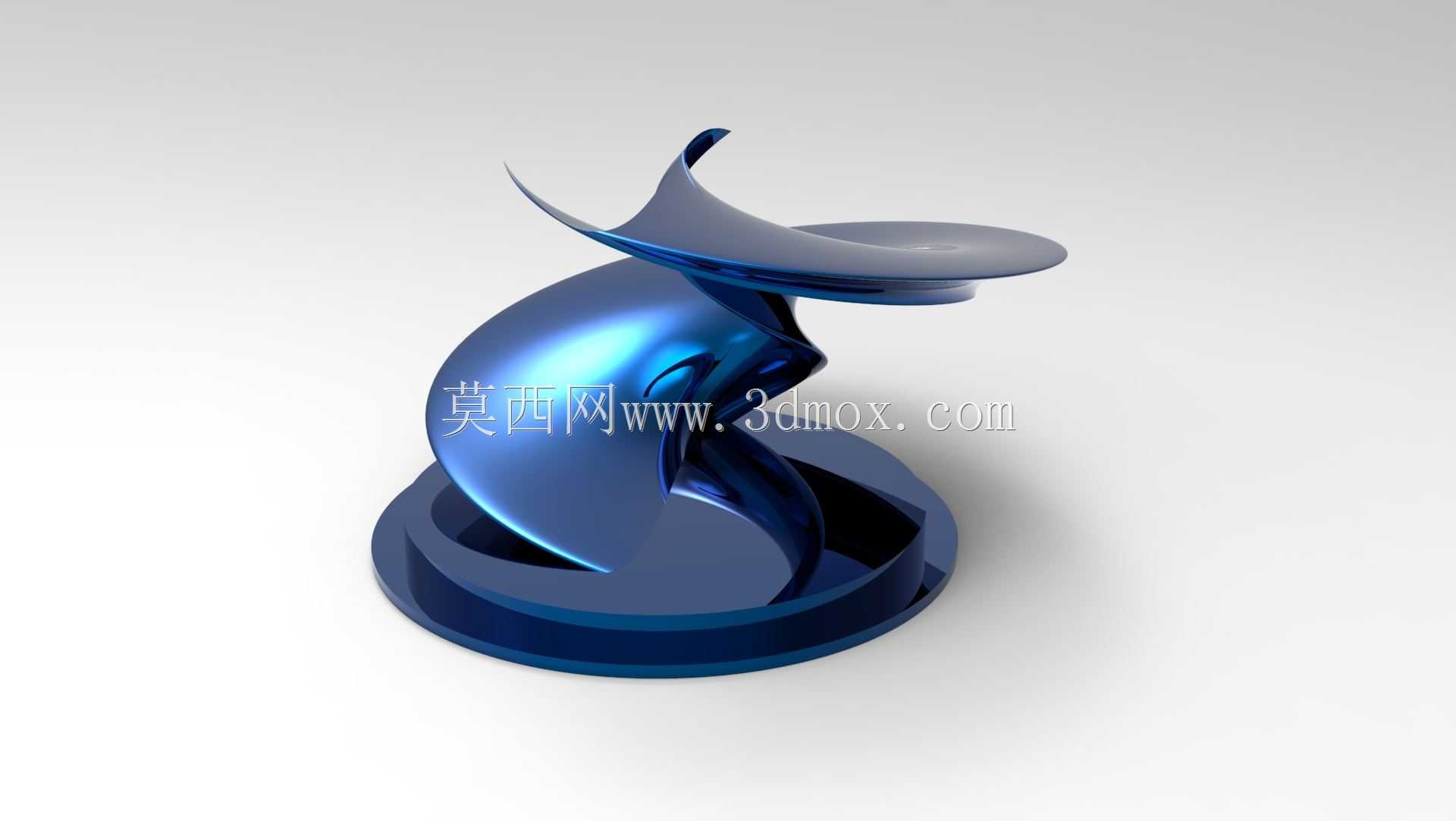

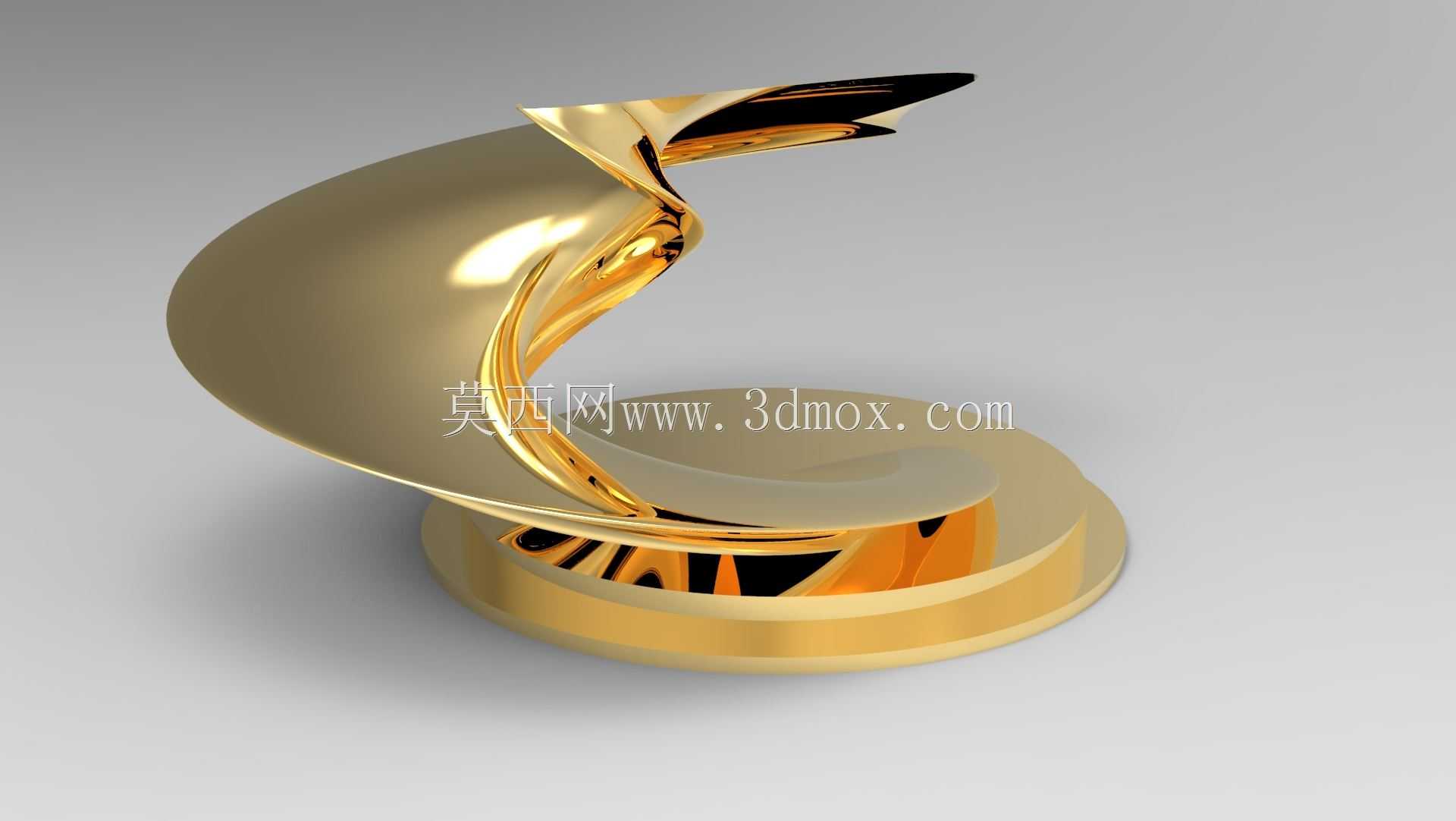

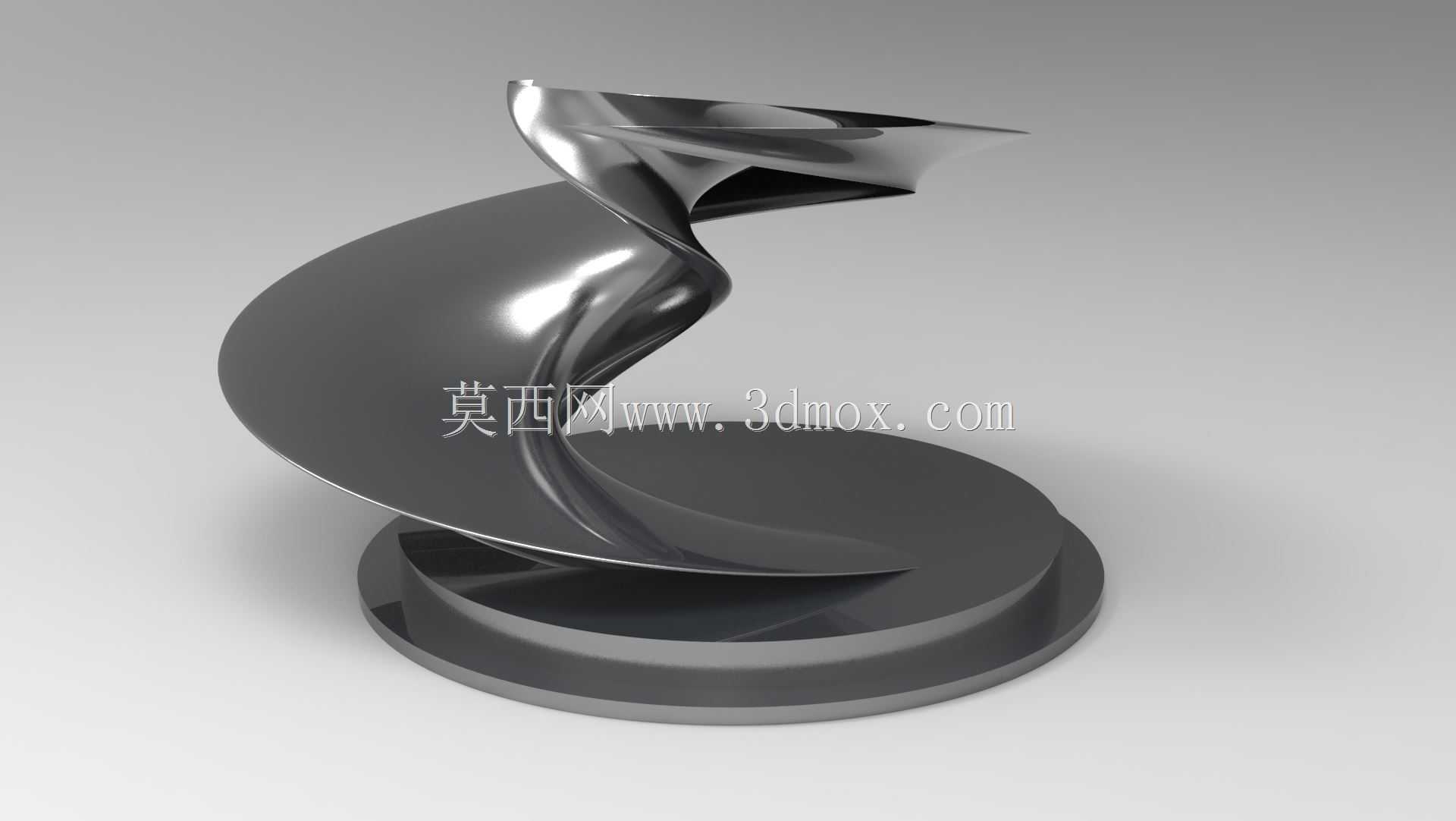

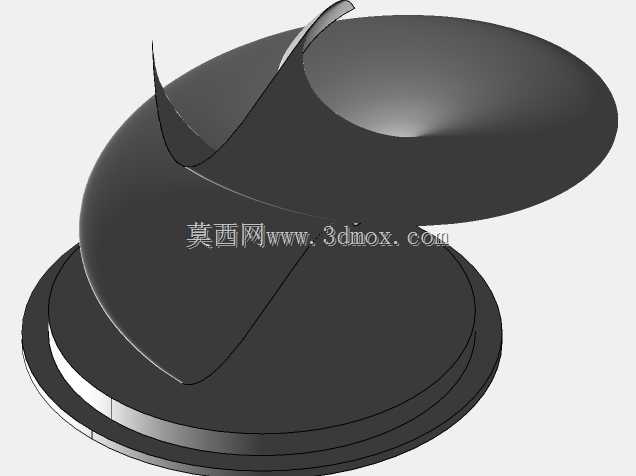

这款流线型奖杯的结构设计，首先要考虑颁奖场景的实际使用需求，日常颁奖流程中，奖杯需要被手持传递、摆放展示，因此整体重心必须落在底部基座的中心范围内，避免摆放时出现侧翻风险，基座采用环形凹槽结构，既可以降低整体重量，又能在底部形成稳定的支撑环面，接触桌面的支撑面做了0.5mm的微凸处理，即使放置在略有不平整的台面上，也能保证三点接触的稳定状态，不会出现晃动。上部的流线扭转造型，并非单纯的艺术化曲面处理，每一段曲面的曲率都经过反复调整，手持位置刚好设置在曲面收窄的腰部区域，该区域的截面周长控制在110mm左右，符合成年人单手握持的舒适尺寸，表面做高光金属质感处理时，曲面的连续G2曲率可以保证光线反射的流畅性，不会出现局部反光畸变影响视觉效果。顶部的托举式圆盘结构，直径控制在80mm，厚度3mm，边缘做了R2的圆角过渡，既可以作为视觉上的承托结构，也能在定制刻字时提供足够的平面区域，不会因为曲面弧度导致刻字内容变形。设计过程中，需要兼顾造型的艺术感与加工可行性，整体扭转曲面的拔模角度控制在3度以上，如果采用金属铸造工艺，可以直接实现一体成型，不需要额外拆分结构件；如果采用树脂3D打印后做电镀处理，曲面的壁厚统一控制在2.5mm，避免打印过程中出现壁厚不均导致的变形问题。基座与上部造型的连接位置，做了隐藏式的定位止口，装配时可以直接卡合定位，不需要额外的粘接定位工装，装配后拼接缝隙控制在0.1mm以内，后续做表面处理时可以完全遮盖拼接痕迹。在展示场景中，这款奖杯的高度控制在220mm左右，放置在常规的颁奖台、荣誉展示架上时，不会因为高度过高遮挡后方的展示物品，也不会因为尺寸过小缺乏视觉存在感。曲面的扭转角度经过多次调整，从正面观察时可以形成连续的螺旋视觉引导线，从侧面观察时又能呈现出舒展的动态感，不同角度观察都能获得不同的视觉效果，避免了传统奖杯造型呆板的问题。结构设计时还考虑了日常清洁的便利性，所有曲面的过渡位置都没有小于R1的死角，擦拭时抹布可以轻松接触到所有外表面，不会积留灰尘。基座底部预留了1mm深度的凹槽，可以粘贴防滑绒垫，既可以避免放置时刮伤桌面，也能进一步增加摆放时的摩擦力，提升放置稳定性。
