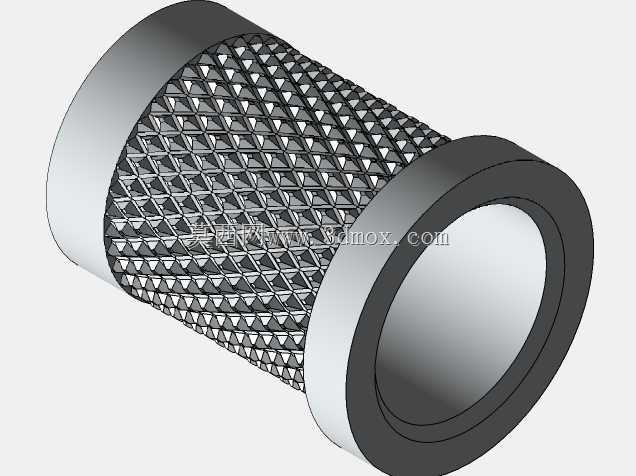

表面带菱形滚花纹理的套筒式机械构件

这类带金刚石纹理滚花的套筒构件，在手动工具、工装夹具、调节旋钮类部件中应用极广，核心作用是在人手或工具接触构件外圆时提供足够的静摩擦力，避免操作过程中出现打滑、施力不足的问题。从结构设计上看，该构件为空心回转体结构，两端预留了等直径的光滑圆柱边，这部分结构并非冗余设计，一方面是为滚花加工提供装夹定位基准，滚压加工时两端光滑段可作为顶尖支撑位，保证滚花过程中构件的同轴度，避免滚压后外圆出现锥度、纹理深浅不均的缺陷；另一方面光滑段可作为装配限位面，与配套的端盖、衬套类零件配合时，能保证装配贴合面的平面度，不会因为滚花的凹凸纹理导致装配间隙不均、定位偏移。外圆的菱形滚花纹理采用交叉滚压工艺成型，纹理的凸起高度、齿距参数经过匹配设计，既不会因为齿纹过尖划伤操作人员手部，也不会因为齿纹过浅导致防滑性能不足，滚花区域覆盖了构件外圆的主要操作区间，保证任意角度握持都能获得均匀的摩擦力。从安装边界来看，该构件的内孔为光滑圆柱面，可与芯轴、阀杆、调节螺杆类零件采用间隙配合或过渡配合装配，两端的台阶结构可根据实际使用需求加装卡簧、锁紧螺母实现轴向固定，构件的壁厚经过强度校核，在滚花加工的滚压力作用下不会出现内壁变形、圆度超差的问题，同时能承受日常操作过程中的扭转力、径向握持力，不会发生塑性形变。在实际选型应用中，这类滚花套筒常作为设备调节部位的操作件，比如流体管路阀门的调节手柄套、工装夹具的锁紧旋钮套、小型设备的刻度调节套，相比光滑表面的套筒，无需额外加装防滑套即可满足操作摩擦力要求，一体化的滚花结构也避免了外置防滑套老化、脱落的问题，长期使用的可靠性更高。设计建模过程中，滚花区域的纹理采用阵列特征生成，需要严格控制纹理的螺旋升角与交叉角度，保证菱形纹理的规整度，同时两端光滑段与滚花段的衔接处做了微小的倒角过渡，避免应力集中导致的边角崩裂，内孔的尺寸公差可根据实际装配需求调整，适配不同直径的配套杆件。
