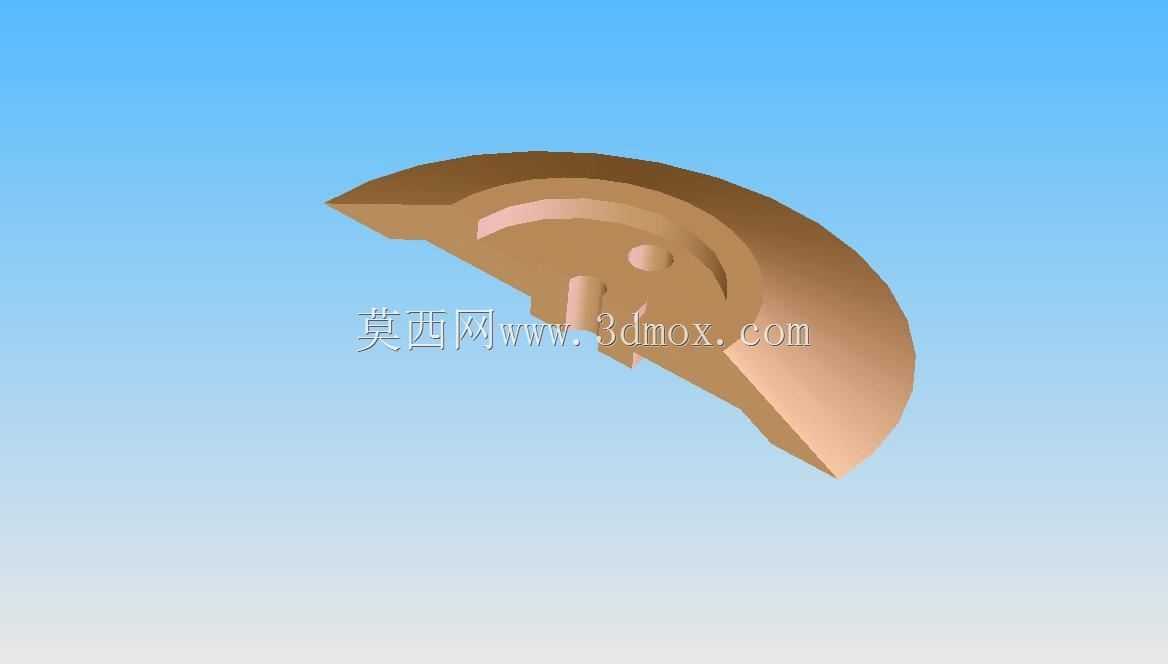

这类弧形异形构件在实际工业场景中,常作为配套设备的定位衔接部件使用,多适配在有弧形安装面的设备腔体内部,承担局部限位、辅助导向或是贴合支撑的作用,在小型自动化设备的弧形工位、专用检测设备的曲面定位模组中都能见到同类结构的应用。从结构设计逻辑来看,该构件采用半弧形的主体轮廓,完全匹配对应安装位的弧形贴合面,安装时无需额外调整适配角度,可直接嵌入预设的安装槽位,构件表面设置的两处凸起柱体,分别承担定位销与限位卡接的功能,凸起的高度经过匹配测算,刚好卡入对应配合件的预留孔位,不会出现装配干涉或是配合间隙过大的问题。构件边缘做了渐变式的厚度处理,从弧形端部到平直衔接端厚度逐步过渡,既保证了弧形贴合面的接触面积足够,避免局部应力集中导致的构件变形,也控制了整体的重量,减少配套设备的负载。在安装边界的考量上,该构件的弧形外轮廓半径与对应安装腔体的内弧半径完全一致,平直侧的切面与腔体内部的定位基准面齐平,装配时可直接以平直切面为定位基准,快速完成位置校准,不需要额外制作定位工装。构件表面的曲面过渡全部采用顺滑圆角衔接,没有尖锐棱角,既避免了装配过程中划伤操作人员,也减少了应力集中点,提升构件长期使用的结构强度。这类异形曲面构件在建模过程中,需要优先确认弧形轮廓的曲率参数,再匹配凸起特征的位置度公差,保证两个凸起柱体的中心距与配合件的孔位中心距完全契合,同时要控制曲面的壁厚均匀性,避免后续如果采用注塑或是铸造成型工艺时出现缩痕、填充不均的问题。实际应用中,这类构件不需要承受大载荷冲击,主要承担精准定位与贴合支撑的作用,因此设计时在保证结构强度的前提下,尽可能做了轻量化处理,去除了非配合区域的多余材料,既降低了材料成本,也让构件的装配拆卸更加便捷。
- 上一篇:玫瑰金字母造型开口戒首饰设计
- 下一篇:立体X形创意标识造型结构设计
- 全部评论(0)
- 模板大小 939.71 KB
- 售价 5金币
- 浏览次数
- 系统要求 STEP / IGES,Rendering,SOLIDWORKS,ZW3D,AutoCAD
- 软件分类 通用机械零部件
