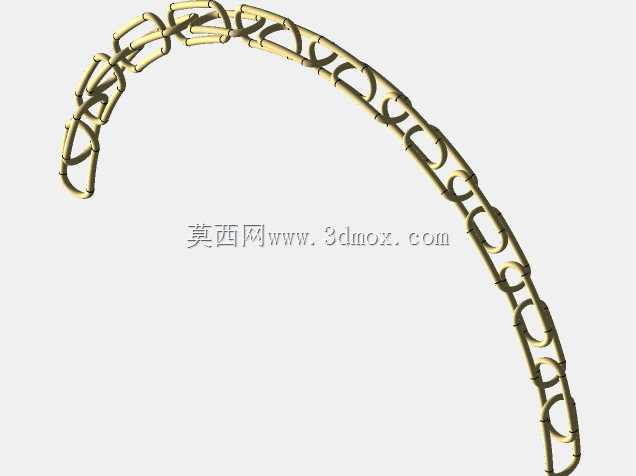

弧形交错链节单链传动构件

这类弧形排布的交错链节单链，常应用在小曲率弧形输送线、特殊轨迹牵引机构以及轻工设备的柔性传动场景中，区别于常规直线排布的标准传动链，该构件的链节采用交错扣合的连接方式，每一节链环都通过圆弧过渡的衔接结构与相邻链节铰接，在保证整体牵引强度的同时，可适配固定曲率的弧形运动轨迹，避免常规链条在弧形路径运行时出现卡滞、侧向受力不均的问题。从设计逻辑来看，建模时优先确定了弧形轨迹的曲率半径，所有链节的铰接点均落在预设的弧形路径上，每段链环的截面采用带圆角的类矩形结构，既减少链节铰接处的应力集中，也能降低运行过程中相邻链节的摩擦损耗。链节之间的铰接间隙经过反复校核，既保证链条沿弧形轨迹弯折时的活动余量，也控制了间隙量避免运行过程中出现过大的窜动，保障传动过程的平稳性。在安装边界上，该单链的整体弧形轮廓可直接适配对应曲率的弧形导向槽，链节外侧的圆弧面与导向槽内壁的配合间隙控制在合理范围，无需额外加装导向附件即可实现沿预设弧形轨迹的稳定运行，链节的铰接轴采用隐藏式设计，避免运行过程中铰接轴与周边构件发生剐蹭。实际应用中，这类单链可承担轻载场景下的物料牵引、工位传递功能，在小型弧形输送工作台、特殊轨迹的启闭机构中，相比常规直线链条加改向链轮的方案，能减少链轮的布置数量，简化设备的整体结构，降低机构运行时的噪音与故障点。建模过程中对每一段链节的扣合结构做了干涉检查，确保链条沿弧形轨迹做往复运动时，相邻链节之间不会发生结构碰撞，链环表面的过渡圆角也做了统一处理，避免应力集中导致的链节断裂问题，整体结构兼顾了柔性传动的灵活性与金属构件的结构强度，可直接用于对应弧形传动场景的结构设计参考，也可作为非标链条定制的结构原型，适配不同曲率半径、不同负载要求的弧形传动需求。
