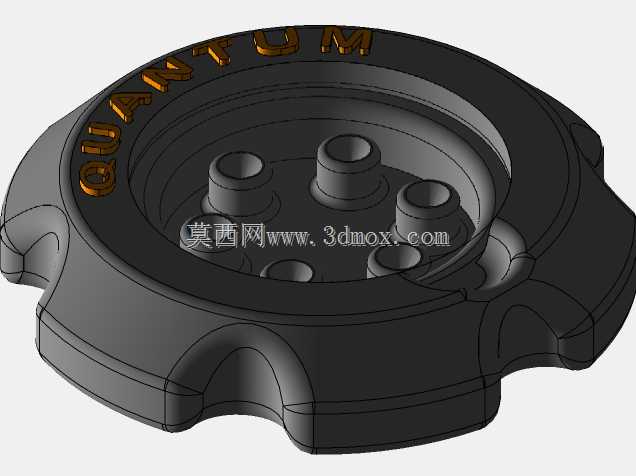

珠宝镶嵌用带标识多工位钻石定位架

这款钻石定位架主要应用于珠宝首饰加工的钻石镶嵌工序，也可适配小型精密零件的多工位定位装夹场景，在首饰加工生产线的点镶、爪镶工位，以及小型光学元件的临时固定工位都能适配使用。从结构设计来看，架体采用带防滑凸耳的外缘造型，周向均匀分布的凸起结构能够避免操作人员手持或者卡盘装夹时出现打滑，同时外缘的弧度做了圆角过渡处理，不会刮蹭加工过程中的贵金属胚料或者操作人员的防护手套。架体中心区域设置了六个不同孔径的定位柱孔，孔径尺寸按照常见的圆形钻石裸石镶口基准做了梯度设计，能够适配0.5克拉到3克拉区间的常见圆钻定位需求，每个孔位的同轴度公差控制在0.02mm以内，保证钻石放置后不会出现偏斜，镶嵌时的点位精度能够满足高端珠宝的加工要求。架体上沿预留的标识嵌槽采用下沉式设计，能够嵌入品牌标识字块，字块安装后与架体表面的高度差控制在0.1mm以内，既能够实现品牌标识的展示效果，也不会在加工过程中剐蹭到加工工具或者首饰胚体。设计过程中优先考虑了装夹的兼容性，架体的外圆直径按照常见的首饰加工台夹头的装夹尺寸做了匹配，不需要额外加装转换套就可以直接固定在通用台钳或者专用镶嵌工装上，底部的平面做了精磨处理，平面度公差不超过0.01mm，放置在工作台面时不会出现晃动，保证加工过程中的稳定性。架体的内凹型腔做了避空设计，镶嵌过程中多余的焊料或者胶水可以顺着型腔的斜面排出，不会堆积在定位孔周围影响钻石的放置精度，同时型腔的深度经过反复验证，既能够保证定位柱的安装强度，也不会因为深度过大导致清理碎屑时操作不便。材质适配方面，该结构既可以采用不锈钢加工做量产工装使用，也可以采用硬质阳极氧化铝合金做轻量化的手持工装，不同材质加工时的结构收缩率已经在建模时做了补偿，直接导出工程图就可以安排机加工，不需要额外调整尺寸参数。安装边界上，架体的最大外廓尺寸适配常规的首饰加工工位操作空间，不会占用过多的工作台面积，周向的凸耳间距符合人手握持的人体工学尺寸，长时间手持操作也不容易产生疲劳感。
