便携笔式汽化器外观结构设计方案

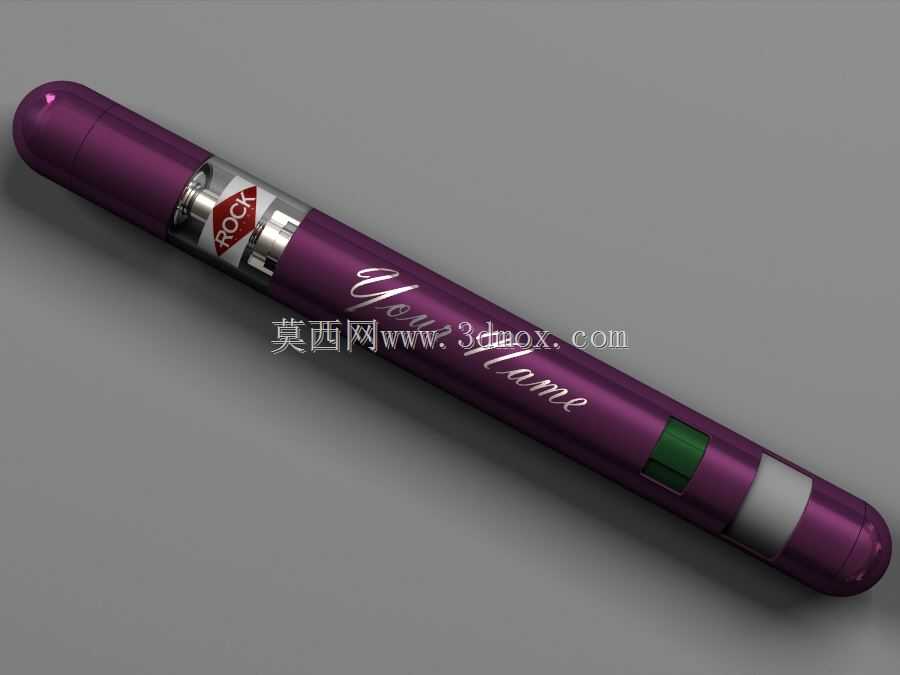

这款笔式便携汽化器的结构设计，核心围绕日常随身携行的使用场景展开，在做结构排布时最先考虑的是用户日常放置在裤袋、随身小包内的使用痛点，传统同类型设备常因边角突兀、外露凸起结构，在随身放置时出现勾扯面料、卡滞在口袋缝隙的问题，因此整体外轮廓采用全圆弧过渡的笔形构型，整机外壳没有尖锐边角，也没有向外突出的卡扣、按键凸棱，所有结构接缝都做了0.1mm以内的齐平处理，避免长期携带时刮蹭衣物纤维，也不会在口袋内被其他物件勾挂导致设备意外开启或者外壳磨损。

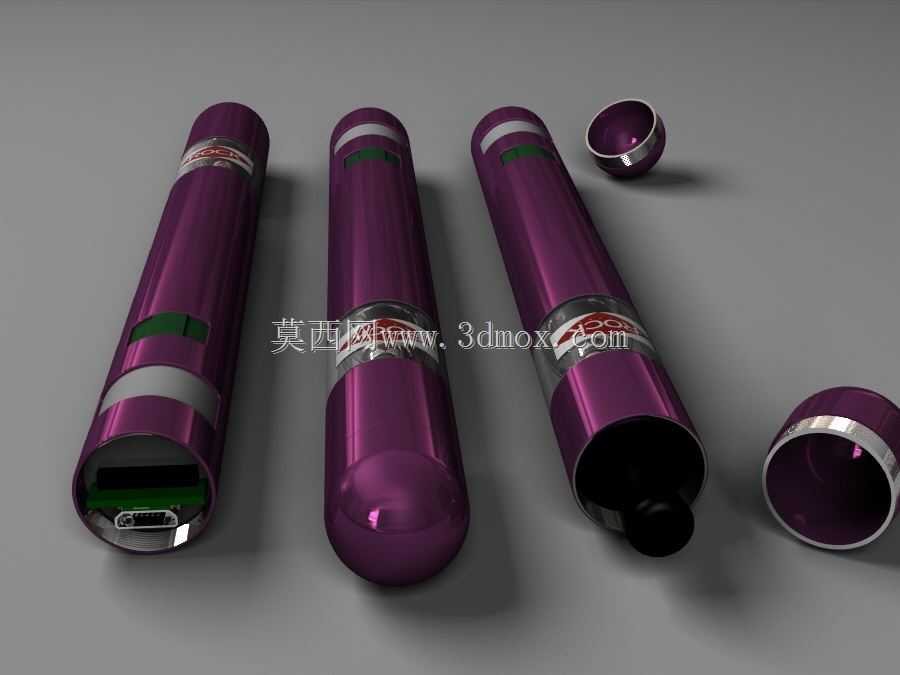

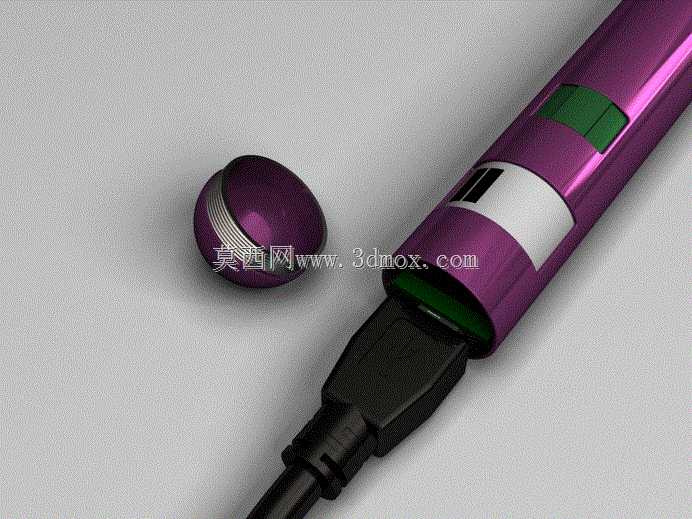

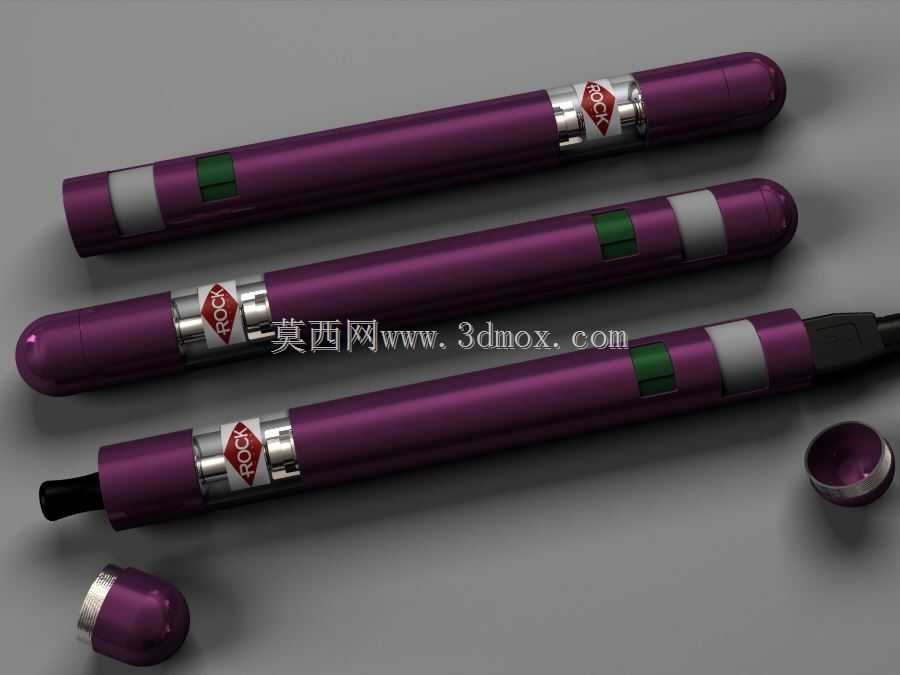

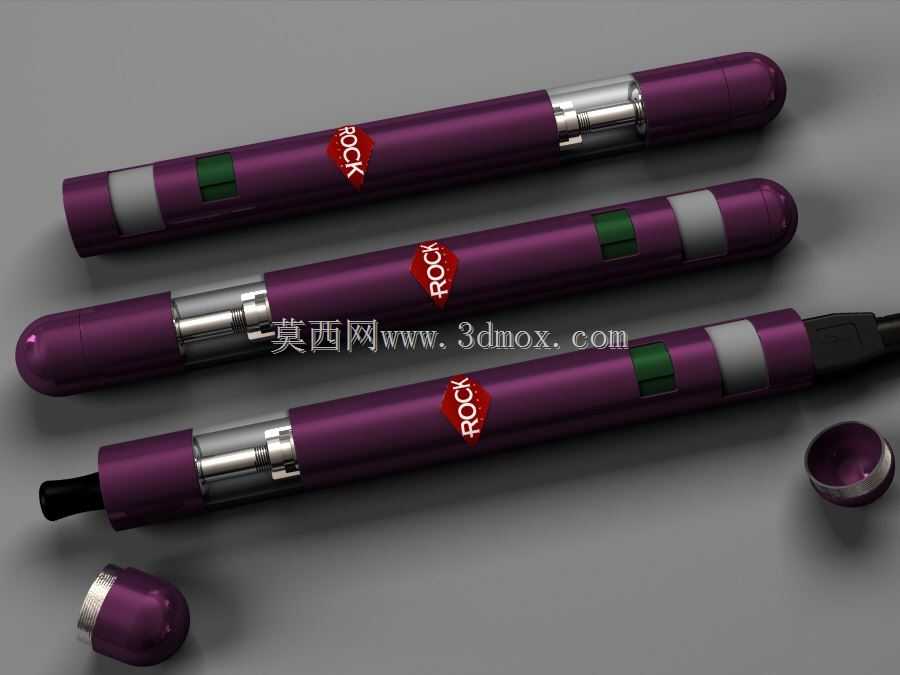

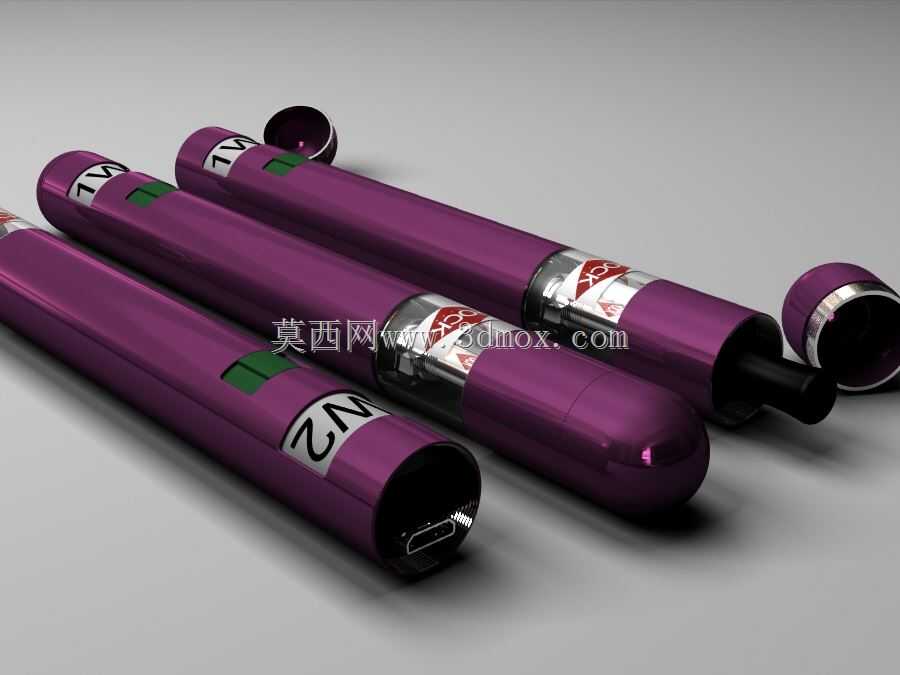

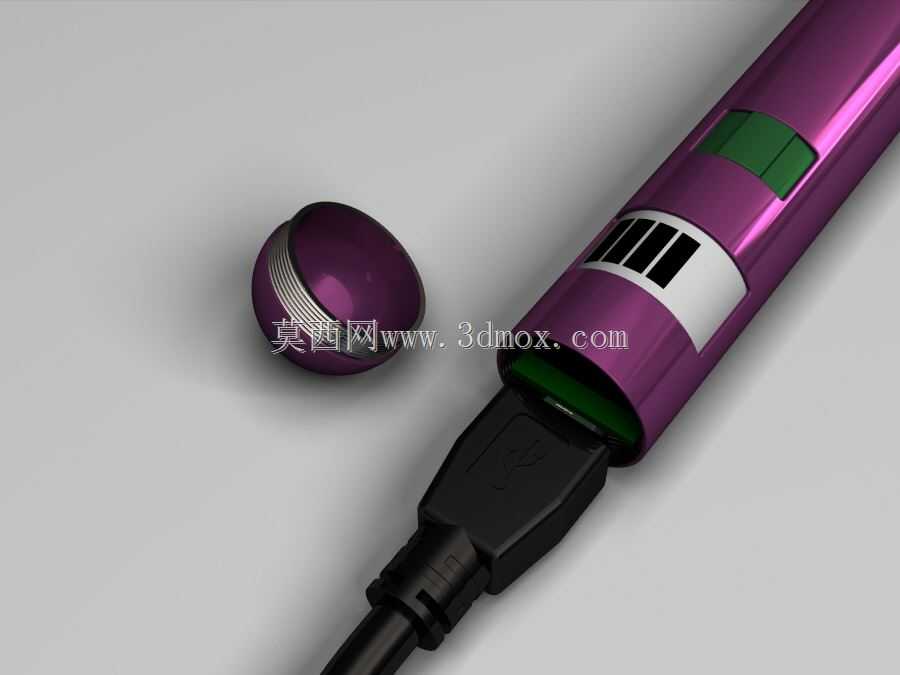

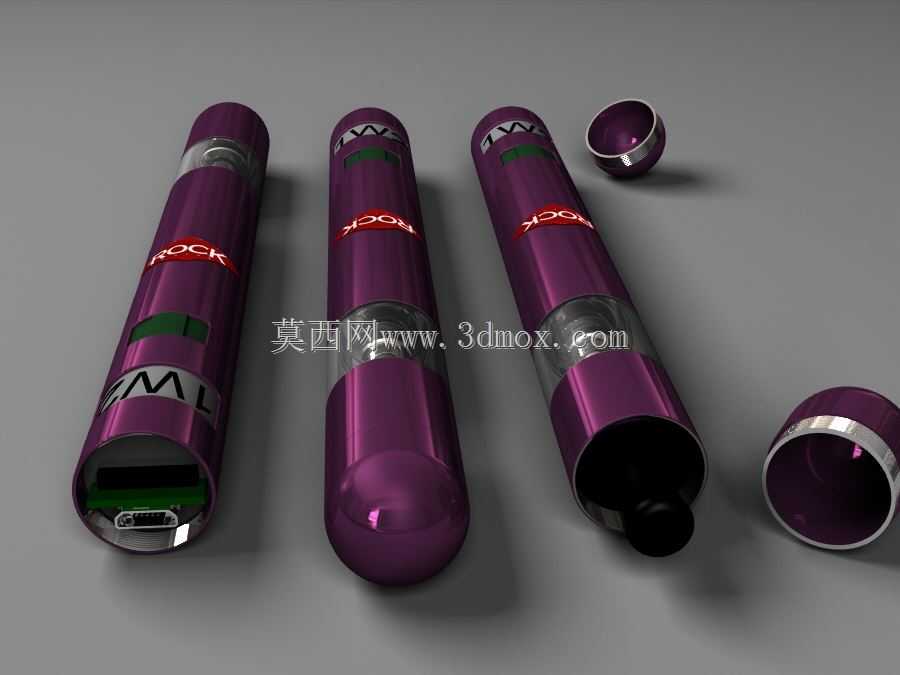

从功能结构来看，整机沿轴向分为三段式布局，最下端是吸嘴段，做了收窄的圆弧过渡，贴合唇部接触的弧度，外壳采用哑光防滑的表面处理，避免手持时打滑；中间段是核心雾化仓与储料腔，做了可视化的观察窗结构，用户可以直接观察内部耗材剩余量，不需要拆解设备就能判断使用状态，观察窗周边做了环形的密封槽，搭配硅胶密封圈实现IP54级别的防泼溅能力，日常放在包内遇到少量泼溅的液体也不会渗入内部电路结构；最上端是端盖结构，采用旋转卡扣式连接，不需要额外的工具就能拧开端盖完成耗材补充或者内部组件清洁，端盖边缘做了细密的防滑滚花，即使用户手上有薄汗也能轻松施力拧开，不会出现打滑的情况。

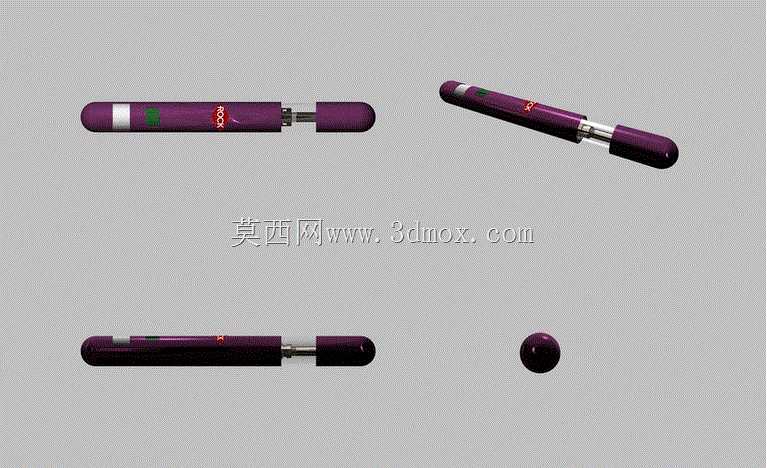

在安装边界的尺寸控制上，整机直径控制在12mm，和常规书写笔的直径保持一致，长度控制在140mm，刚好适配常规的笔袋、牛仔裤侧袋的尺寸空间，不会因为过长导致放置时突出袋口，也不会因为过粗造成握持异物感。内部的汽化组件做了同轴度的公差约束，雾化芯、供电模块、气道都沿整机中心轴线排布，避免偏心结构导致的重心偏移，手持时重量分布均匀，长时间握持也不会有坠手感。气道设计上采用了直通气道结构，没有多余的弯折死角，减少使用过程中的冷凝液残留，降低日常清洁的维护频率，气道内壁做了抛光处理，粗糙度控制在Ra0.8以下，减少杂质附着的可能。

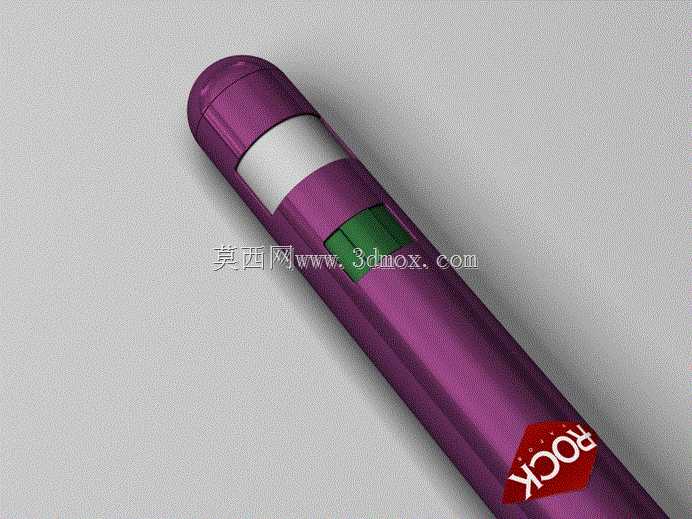

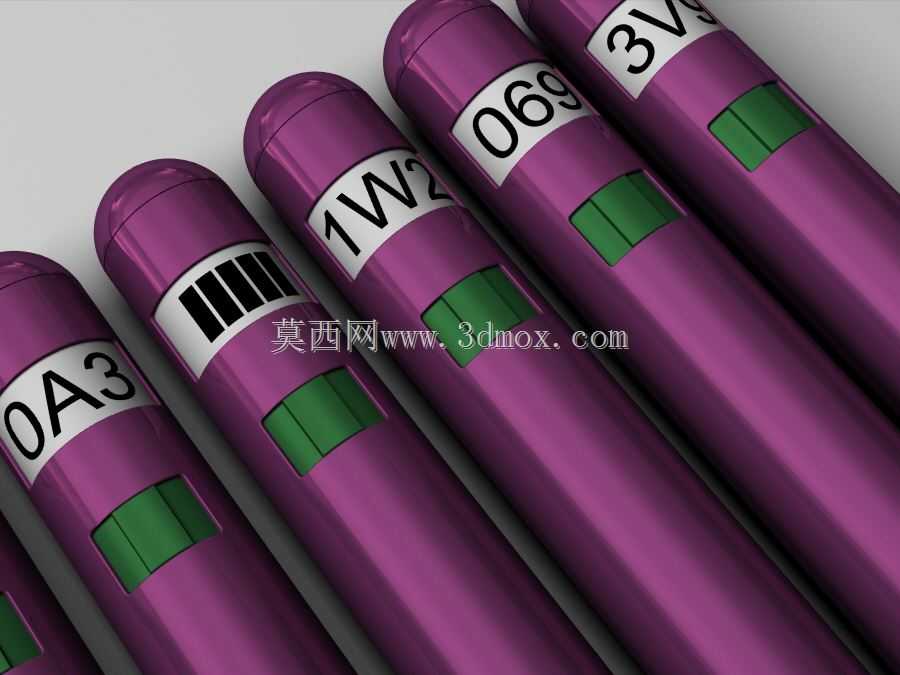

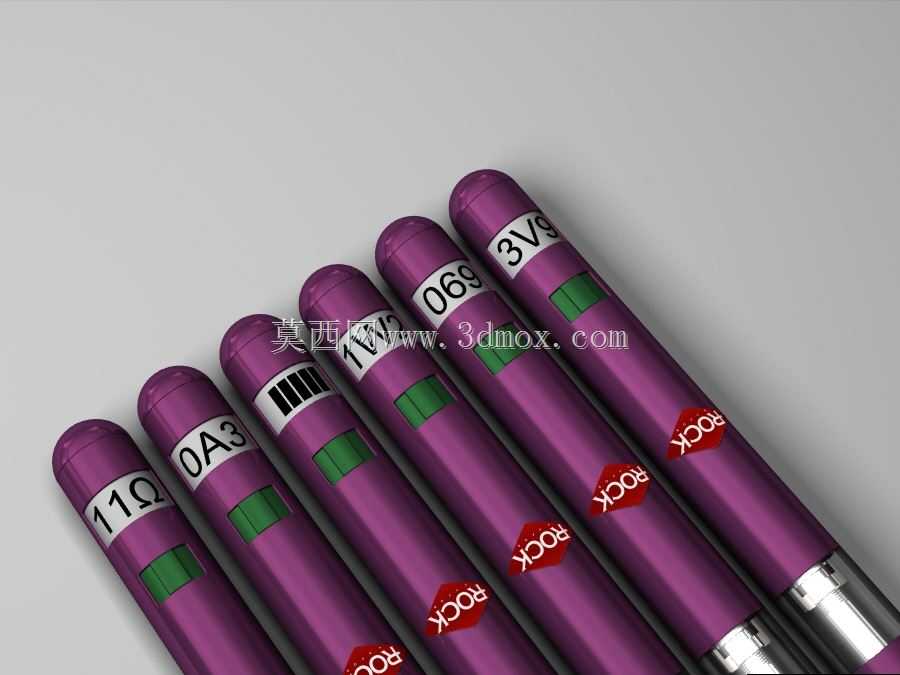

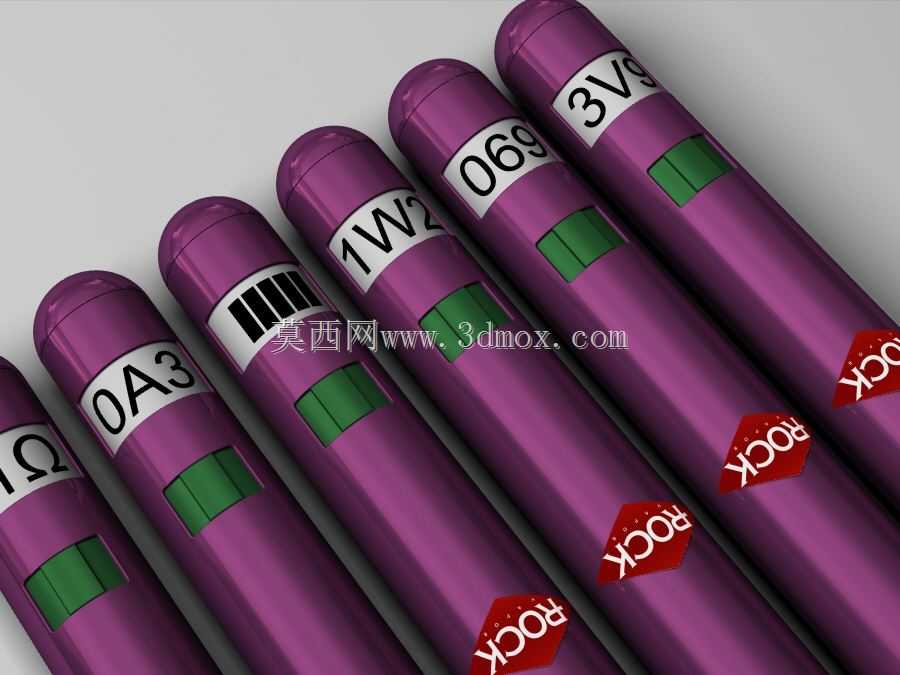

外壳的标识区域做了下沉式的凹槽设计，品牌标识采用嵌装的方式固定在凹槽内，不会因为长期摩擦导致标识脱落，同时标识区域和外壳表面保持齐平，不会形成凸起勾挂衣物。设备的控制按键做了内凹式设计，按键表面比外壳外轮廓低0.3mm，放在口袋内时不会被其他物件挤压触发，避免误启动的问题，按键的触发行程设置在1.2mm，按压力度控制在3N，既保证按压时有清晰的反馈手感，又不会因为轻微挤压就触发工作。整机的所有可拆卸部件都做了防呆设计，端盖和主体的卡扣有唯一的对位标识，用户拆装时不需要刻意对准位置，靠手感就能完成装配，不会出现装反、卡滞的问题。
