带定位柱异形减重法兰结构设计

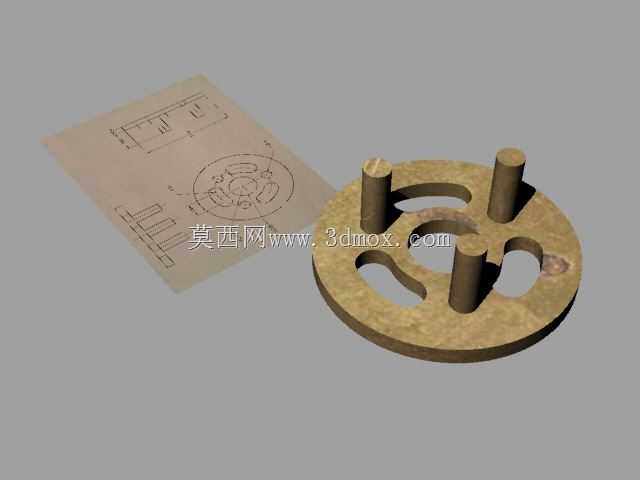

这类带定位柱的异形法兰，常应用在中小通径的低压流体管路对接、小型动力单元的组件定位连接场景中，区别于常规标准圆形法兰，它额外集成的三根圆柱定位柱，能在装配时直接插入对接端的对应定位孔，省去装配过程中反复调整同轴度的步骤，尤其适合装配空间狭窄、无法使用工装找正的设备内部安装场景。从结构设计逻辑来看，法兰本体采用圆盘式基底，盘面开设三个异形镂空槽，在保证整体结构刚性满足1.6MPa以内工作压力要求的前提下，尽可能削减了零件自身重量，相比同规格实心法兰减重比例可达35%左右，能有效降低设备整体的自重负载，在移动类小型液压设备、便携式流体输送装置上应用时优势明显。三根定位柱沿盘面非均匀分布，这种非对称排布本身就具备防错装功能，装配时只有定位柱与对接孔位完全对应才能完成合装，从根源上避免了工人装配时角度错位导致的密封面贴合不严、螺栓孔对中等问题。法兰的安装边界需要注意，盘面外圆的径向尺寸要匹配对接管路的法兰安装座预留空间，定位柱的伸出长度要控制在对接件定位孔深度的80%以内，避免定位柱顶死导致密封面无法完全贴合，镂空槽的边缘全部做了R3圆角过渡，避免应力集中在槽口位置，在长期受管路振动、压力波动影响时，不会从槽边产生疲劳裂纹。密封面采用平面式密封结构，不需要额外加工密封槽，适配常规的橡胶平垫片即可完成密封，降低了密封件的选型成本与更换难度。设计过程中需要重点校核定位柱与法兰本体的连接强度，因为定位柱不仅承担装配导向作用，在设备运行时还会承受部分径向剪切力，所以柱根位置做了R2的圆角过渡，避免应力集中在柱根连接处，防止长期受载后定位柱断裂。法兰上的螺栓孔采用均匀排布的沉孔设计，螺栓安装后头部不会突出法兰盘面，能进一步压缩安装所需的轴向空间，适合轴向安装尺寸受限的紧凑结构中。这类法兰的加工工艺性较好，圆盘基底可直接采用圆钢下料车削成型，定位柱可与本体一体铣削加工，也可采用分体压装的结构降低加工成本，镂空槽可通过铣削直接成型，不需要特殊的工装夹具，适合中小批量的加工生产。在实际选型应用时，需要根据对接端的定位孔位置、管路通径、工作压力等级调整法兰的厚度、定位柱直径以及镂空槽的尺寸，保证结构强度与使用需求匹配，避免过度减重导致法兰受压变形，影响密封性能与连接可靠性。
