符合DIN5463标准的外花键组三维设计

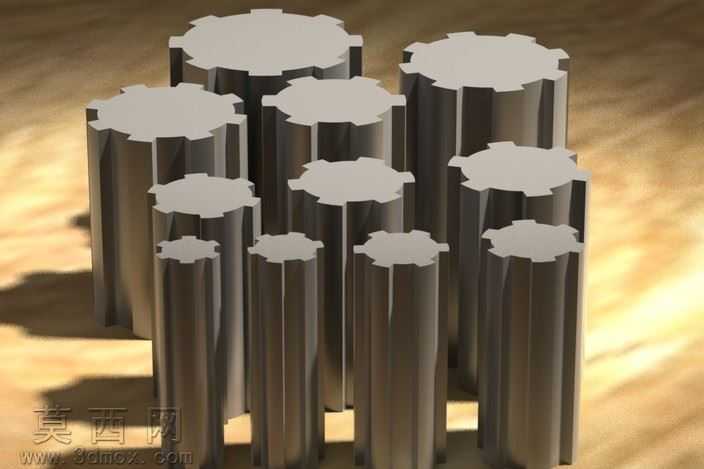

本作品为符合DIN5463标准的外花键组三维建模成果，建模过程依托三维参数化设计逻辑完成，首先梳理DIN5463标准中外花键的齿形轮廓参数，以样条曲线精准拟合花键齿的外轮廓曲线，保证齿形的齿距、齿厚、齿顶圆弧、齿根过渡圆角完全符合标准公差要求。建模阶段采用多规格参数化驱动的方式，构建出不同直径规格的外花键轴单体，每根花键轴的主体为等截面长圆柱结构，端部的外花键齿沿圆柱周向均匀分布，齿形沿轴向保持一致的拉伸特征，整体结构无冗余倒角或多余特征，完全还原标准外花键的真实结构形态。材质设置阶段选用金属钢材材质，调整材质的漫反射、高光反射与粗糙度参数，模拟冷轧钢材的哑光金属质感，同时为花键表面添加细微的机加工纹理，还原真实机械加工零件的表面质感，避免模型呈现过于光滑的塑料感。渲染阶段采用暖调侧光作为主光源，搭配柔和的环境补光，在花键组的下方投射出自然的软阴影，突出不同规格花键之间的高度差与直径差异，通过光影层次展现花键齿的立体轮廓，让每一个齿形的边缘结构都清晰可辨。设计思路上，本模型以工业标准件的通用化应用为核心，所有花键单体的参数严格遵循DIN5463标准的尺寸规范，可直接用于机械传动系统的装配设计、运动仿真环节，不同规格的花键组排布能够直观展现同一系列标准件的尺寸梯度，方便设计人员快速调用对应规格的零件完成装配，也可用于机械设计教学环节中花键结构的认知演示，帮助学习者理解外花键的齿形特征与标准规范。建模过程中对齿根的过渡位置做了精细化处理，避免出现尖锐棱角或曲面断层，保证模型的几何连续性，能够适配各类三维软件的导入与编辑需求，无需额外修复几何错误即可直接用于后续的工程图生成、装配干涉检查等工作。
