气动式仿狼爪伸缩握持机构结构设计

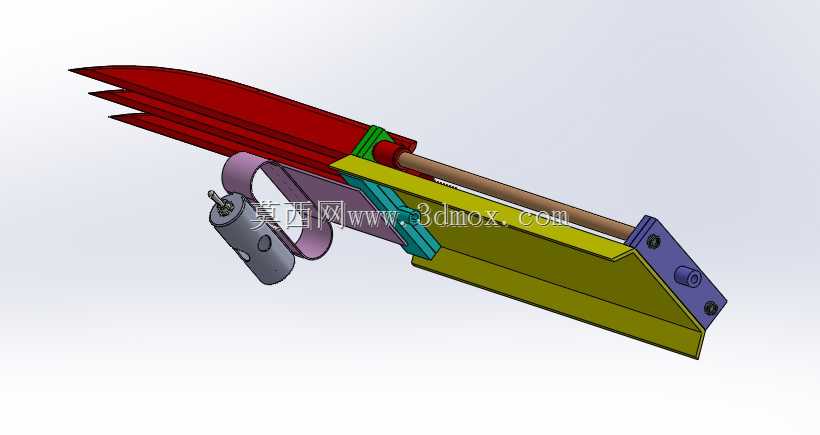

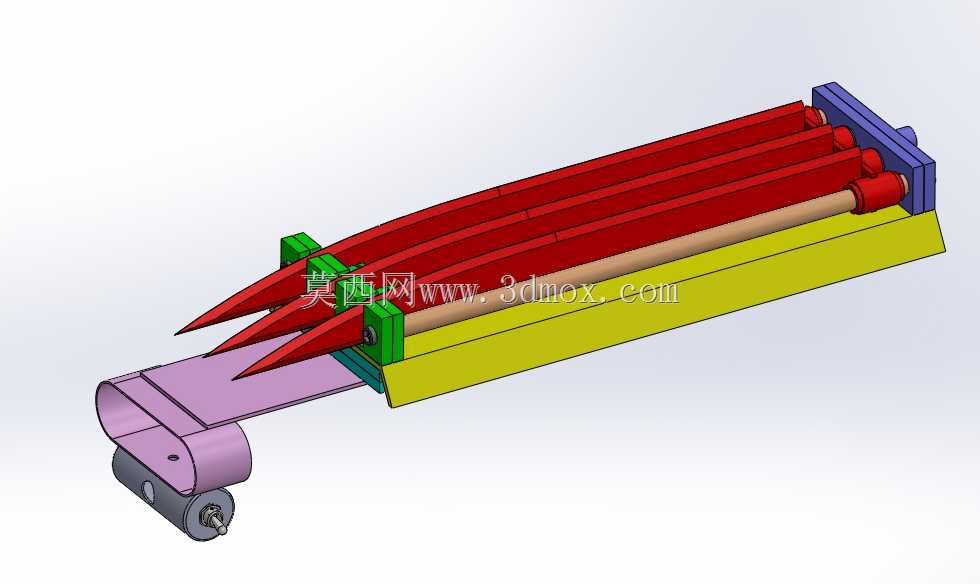

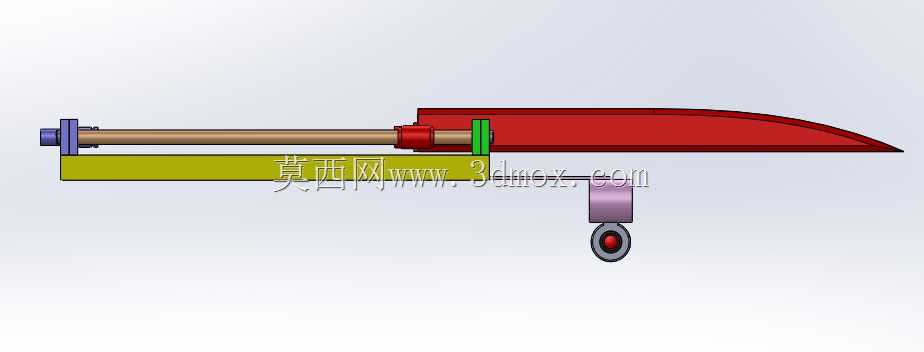

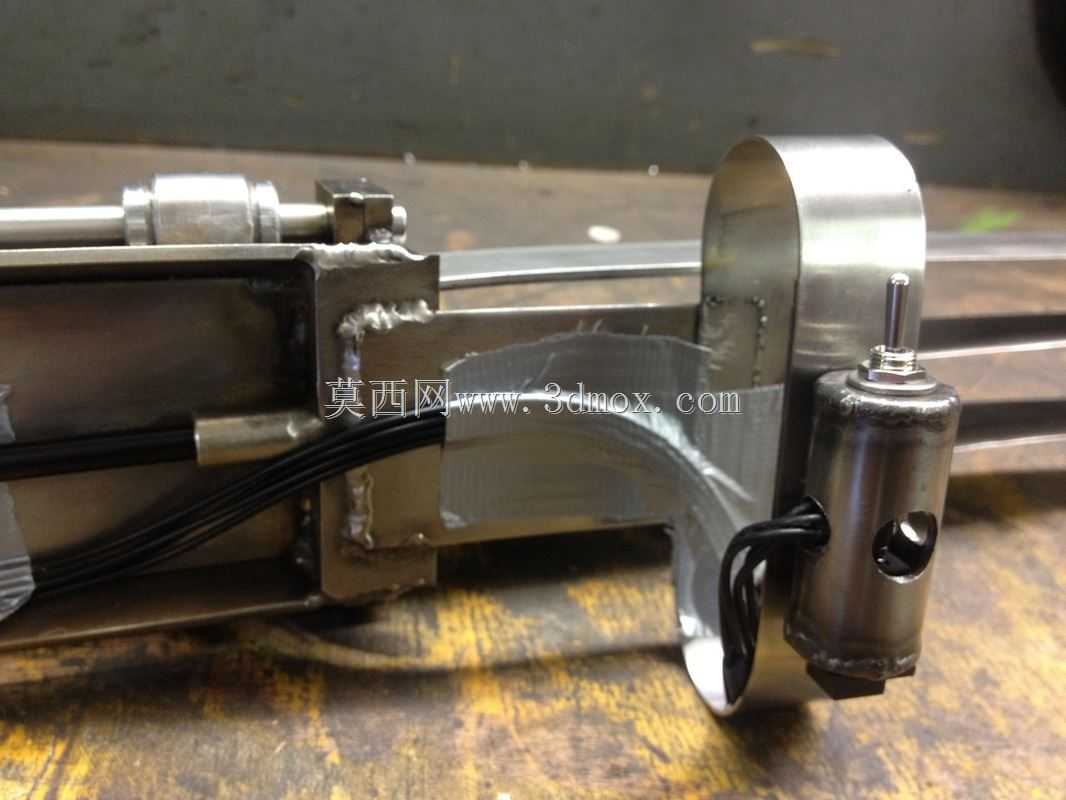

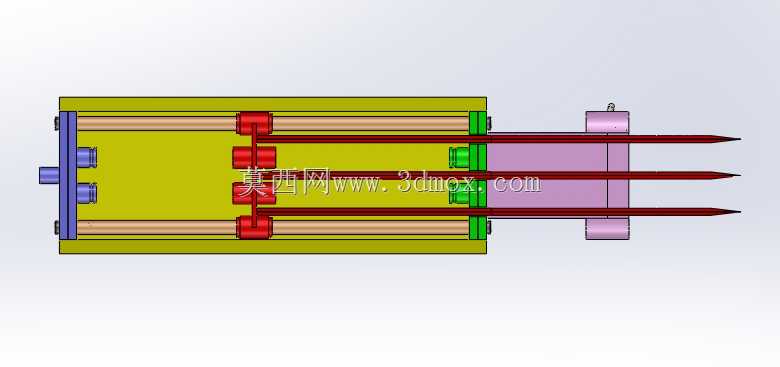

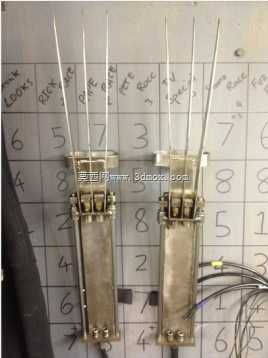

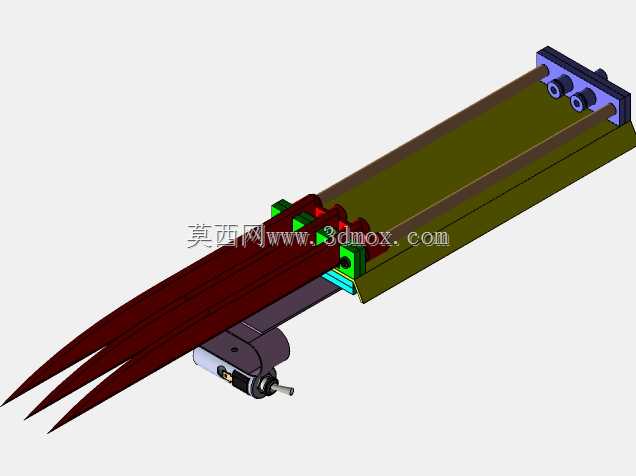

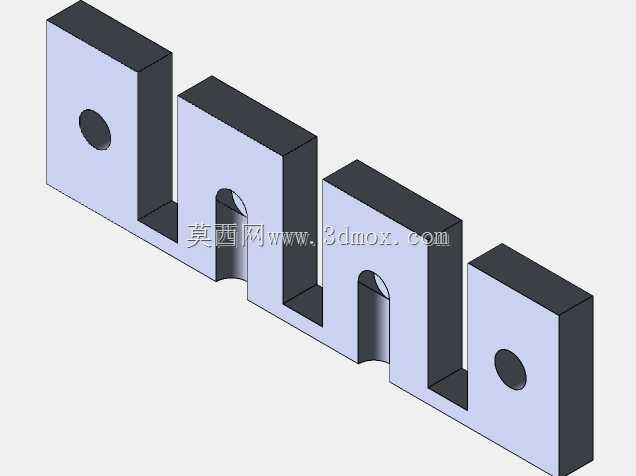

该仿生握持机构以压缩空气作为动力源，核心执行端采用三爪分体式刃状结构，爪体采用高刚性合金材质预设，刃部做等距分层开槽处理，在保证结构强度的同时降低整体自重，爪体与驱动推杆之间通过铰接销轴连接，铰接处预留0.2mm的转动间隙，避免往复动作时出现卡滞。驱动部分采用单作用气缸集成于握持主体内部，气缸推杆行程与爪体展开角度做匹配设计，当通入额定压力的压缩空气时，推杆向前伸出带动连杆机构动作，驱动三个爪体同步向外展开，泄压状态下依靠内置复位弹簧带动爪体回收至闭合状态，整体动作响应速度可控制在0.3s以内，满足快速握持的动作需求。主体框架采用槽型拼接结构，侧板与端盖之间通过内六角螺栓紧固，装配时需保证两侧板的平行度公差在0.1mm以内，避免推杆运行时出现偏磨。握持部位设置弧形指环结构，指环内侧做圆弧倒角处理，贴合手部握持轮廓，指环与主体框架之间采用螺栓连接，可根据不同使用场景更换不同尺寸的指环适配操作需求。气路接口设置在主体尾部，采用标准快插接头规格，可直接对接常规气动管路，无需额外转换接头。该机构可应用于特种抓取作业场景，针对不规则外形的轻质物件进行快速夹持，爪体内侧可根据需求加装防滑衬垫，提升夹持摩擦力，避免物件脱落。设计过程中优先考虑动作可靠性，所有运动副均做耐磨处理，铰接销轴采用淬火处理提升表面硬度，延长往复动作的使用寿命。整体结构的安装边界预留了标准安装孔位，可直接固定在机械臂末端作为末端执行器使用，也可单独作为手持操作装置使用，整体重量控制在1.2kg以内，手持操作时无明显负重感。气路控制可外接手动换向阀实现单手握持操作，也可对接电磁阀实现远程自动控制，适配不同的作业场景需求。结构拆解后可分为爪体组件、驱动缸组件、主体框架组件、握持组件四个模块，各模块之间采用可拆卸连接，后期维护更换易损件时无需整体拆解，降低维护成本。爪体展开最大角度为45度，闭合时爪尖间隙小于1mm，可稳定夹持厚度在2mm以上的片状物件，也可抓取直径在50mm以内的棒状物件，夹持力可通过调整进气压力进行调节，压力调节范围在0.2-0.8MPa之间，对应夹持力范围在10-50N之间，可根据被夹持物件的材质硬度调整对应压力，避免夹损物件。
