拖挂式双位移动公共卫生间结构设计

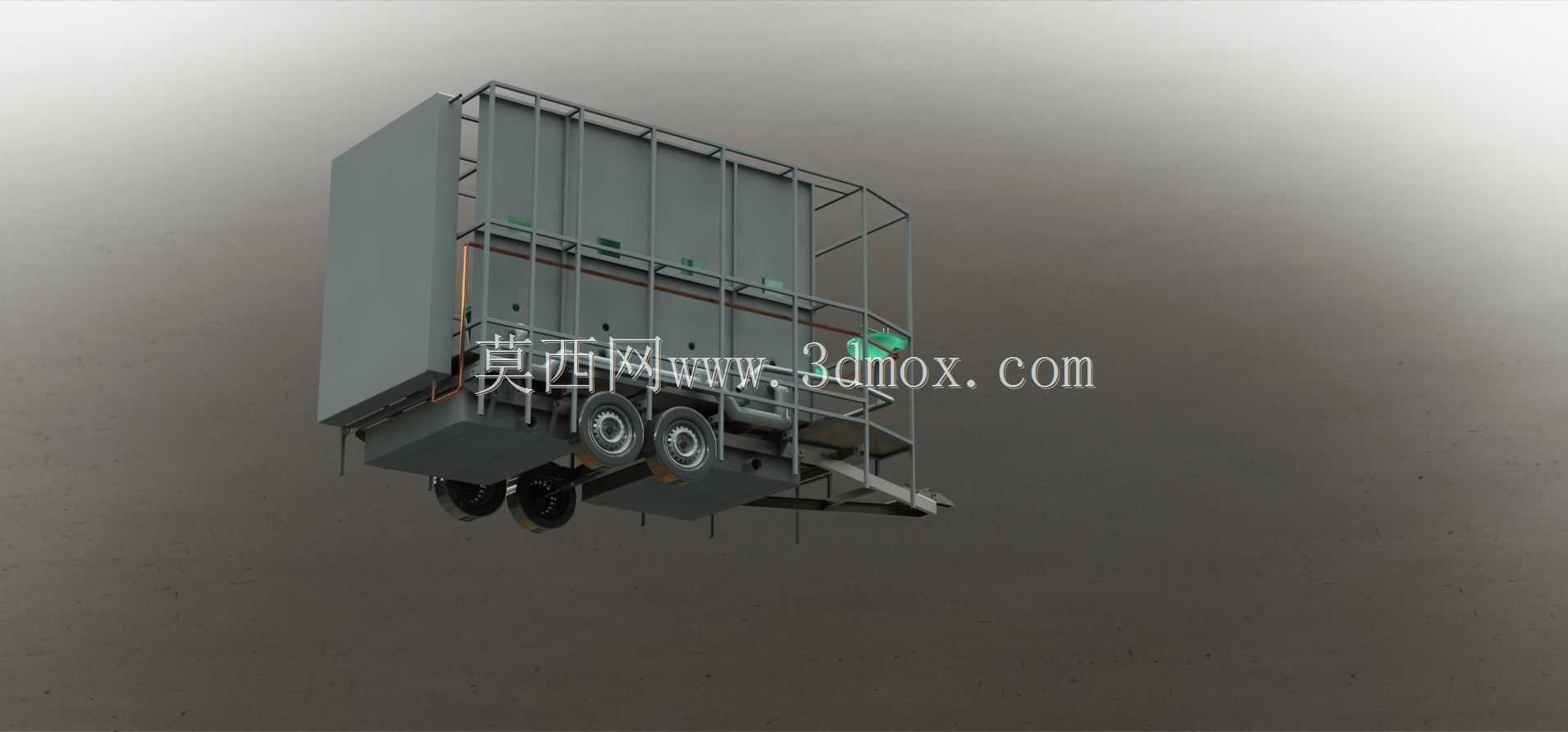

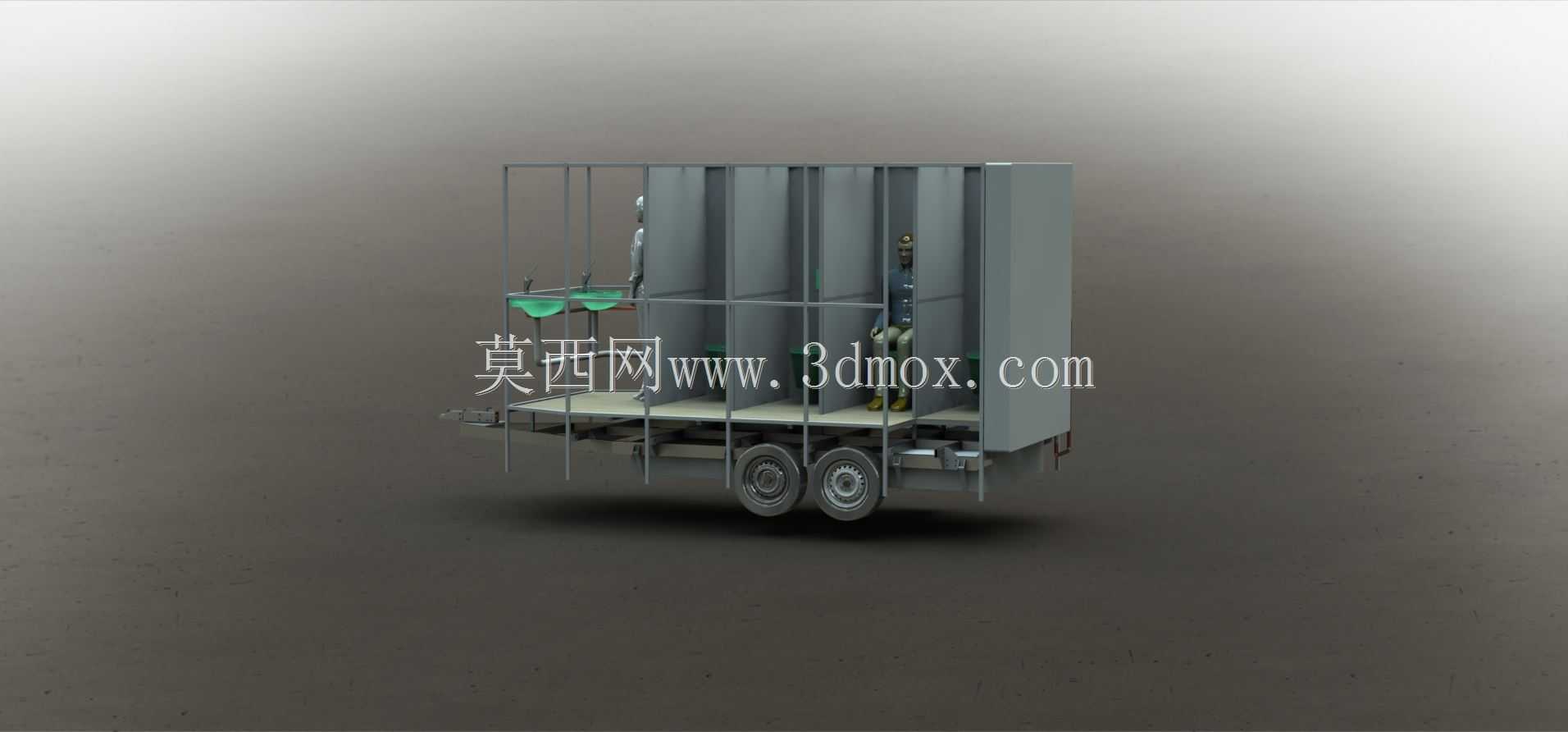

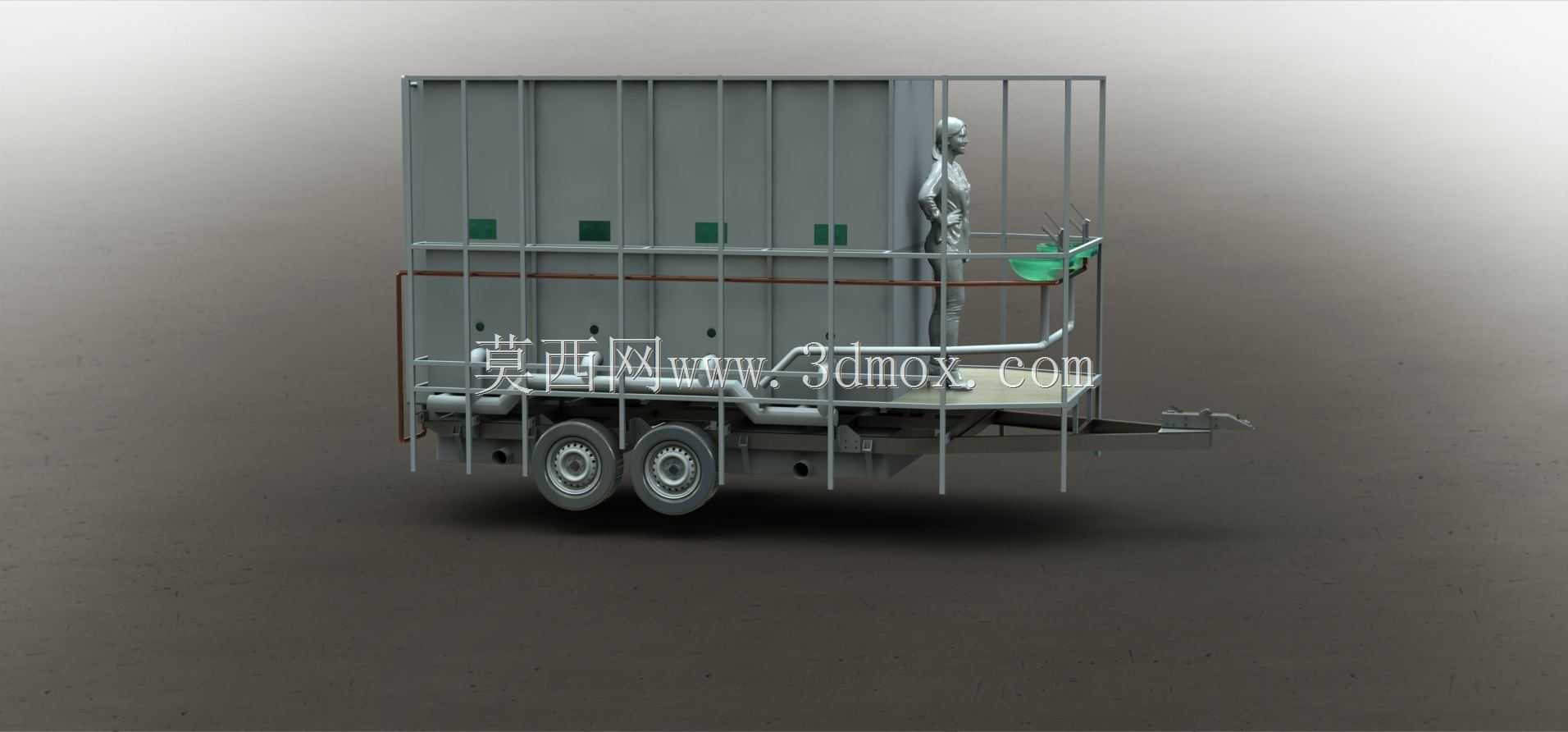

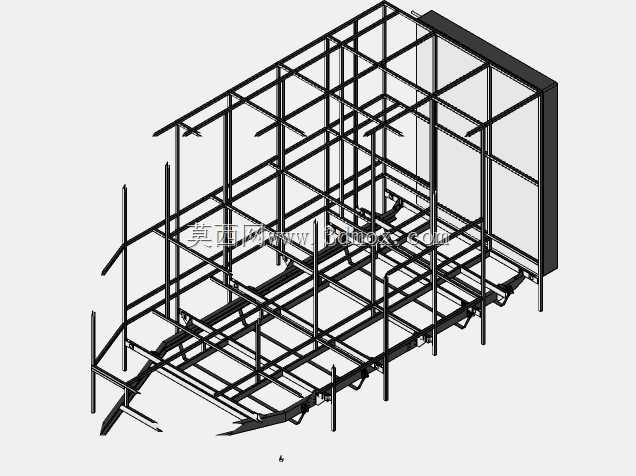

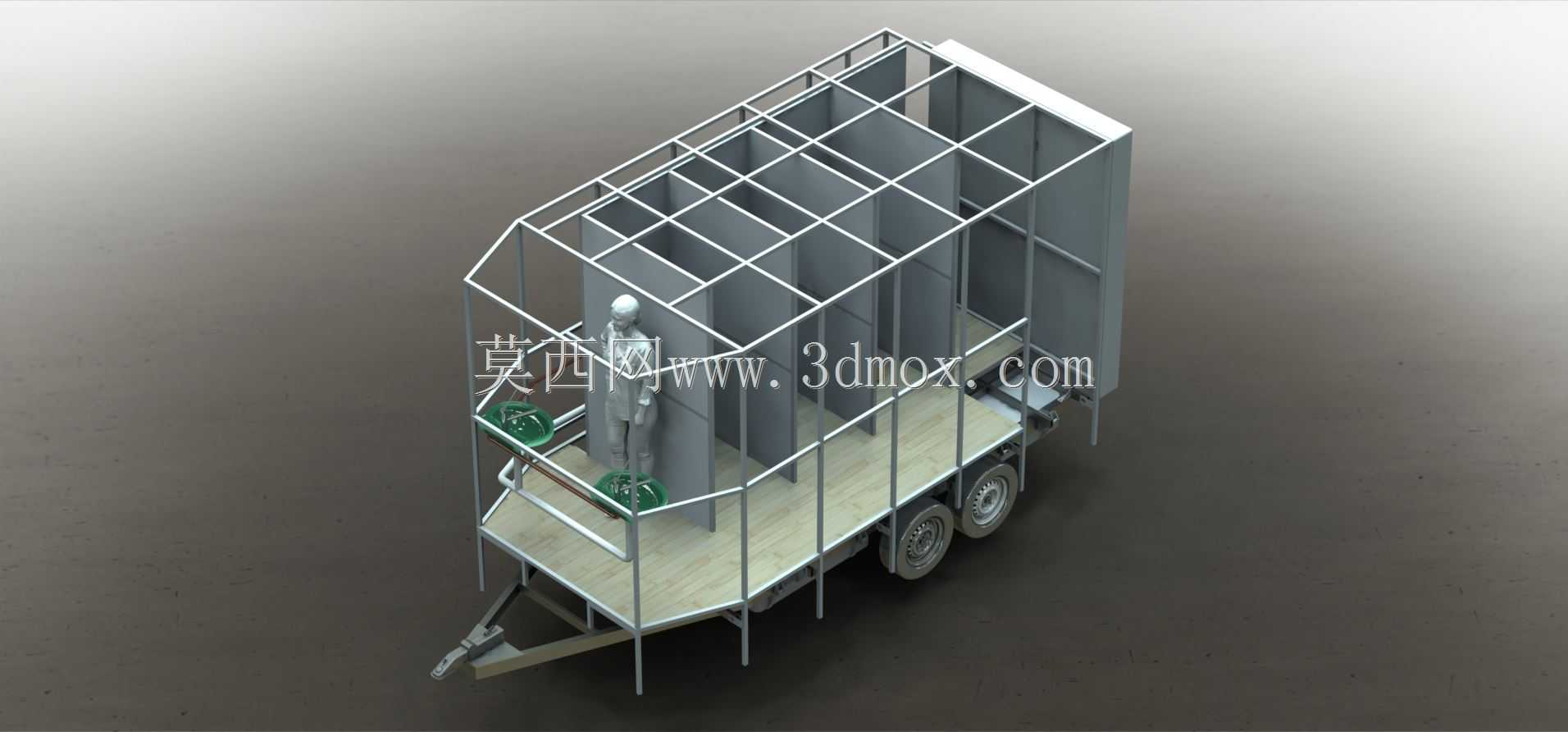

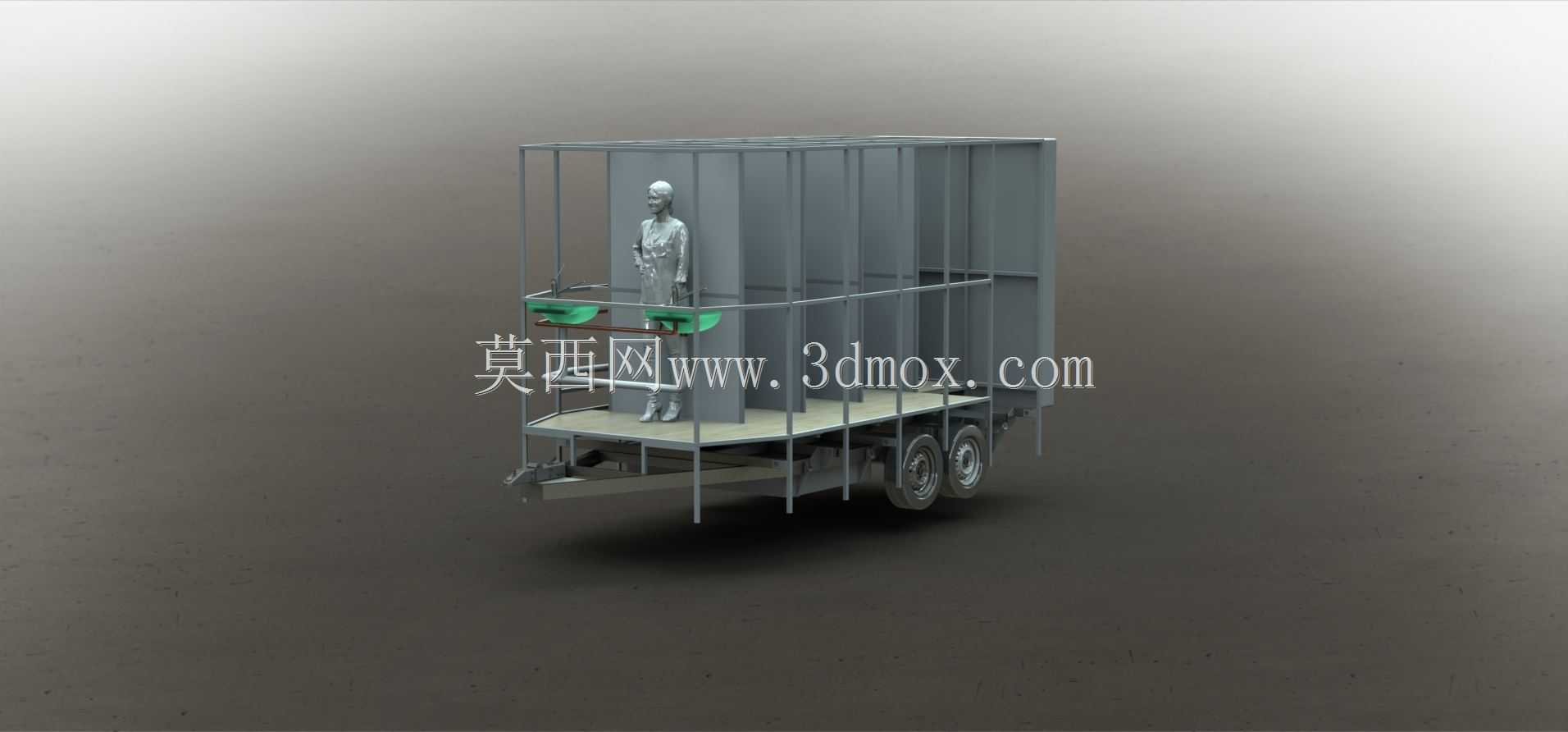

这款拖挂式移动卫生间的结构设计，核心围绕户外临时公共卫生需求展开，适配大型户外活动场地、临时施工区域、应急救灾安置点、景区临时客流疏导点等无固定给排水配套的场景，解决短时间内集中如厕需求的配套缺口。整体采用双轴拖挂底盘作为承载基础，底盘框架采用矩形钢管焊接成型，匹配标准拖挂牵引连接结构，可通过小型乘用车或轻型作业车辆牵引转场，转场过程中整体结构无松散突出部件，符合道路通行的外廓尺寸要求。上部隔间采用框架式龙骨结构，龙骨选用薄壁型钢拼接，既控制整体整备质量，又保证隔间墙体的安装支撑强度，隔间内部预留卫生洁具安装位，男女通用的双隔间布局可同时满足两人使用，入口处设置外置踏步平台，平台表面做防滑纹理处理，平台边缘设置防护栏杆，避免人员上下时发生跌落风险。设计阶段优先考虑模块化装配逻辑，所有龙骨构件均采用标准化下料尺寸，现场组装时无需复杂定制加工，可快速完成整体搭建。隔间墙体预留板材安装卡槽，后期可根据使用场景需求适配彩钢板、铝塑板等不同饰面材料，墙体内部预留给排水管线穿装通道，可适配储水式供水、污水箱收集的无管网模式，也可在有配套条件的场地直接接入固定给排水管网。底盘下部预留污水箱、清水箱的安装挂载位，两个隔间的排污管路独立排布，避免管路交叉造成的堵塞检修难题。整体外廓宽度控制在常规拖挂设备通行范围内，长度满足双隔间布局加入口平台的空间需求，高度符合成年人站立使用的内部净空要求，牵引架长度匹配标准拖挂连接尺寸，牵引状态下转弯半径满足普通道路通行要求，驻车时可通过支腿结构将整体调平，避免场地不平整造成的使用不便。框架结构的受力点均做加强焊接处理，长期户外使用过程中可抵御常规风力载荷，隔间顶部预留通风设备安装位，可适配自然通风窗或机械排风扇，保证内部空气流通。入口平台的承载能力满足成年人携带随身物品通行的载荷要求，平台与底盘采用螺栓连接，后期维护更换时可单独拆卸，无需拆解整体框架。
