桌面立式四叶风力驱动演示装置结构

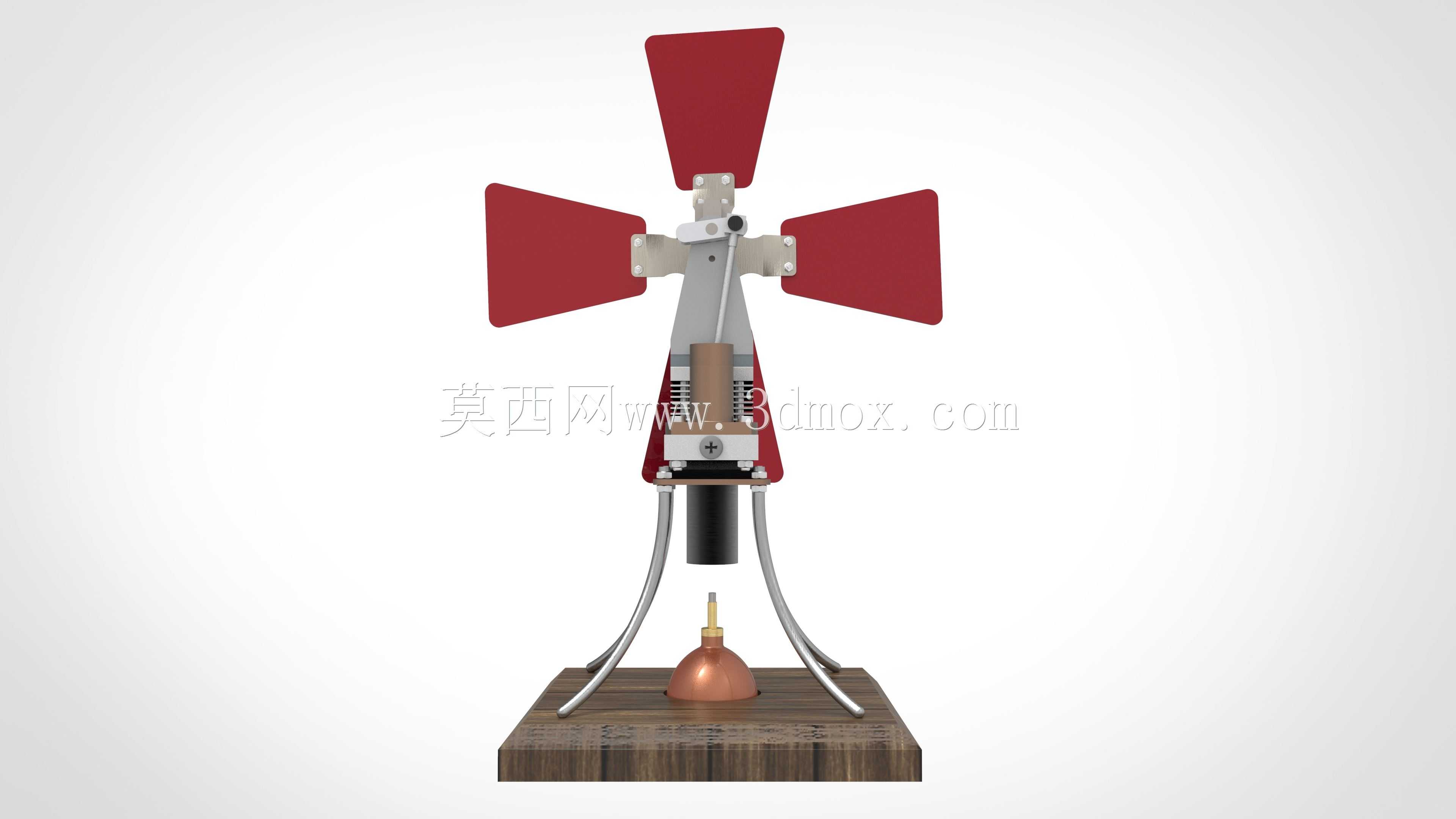

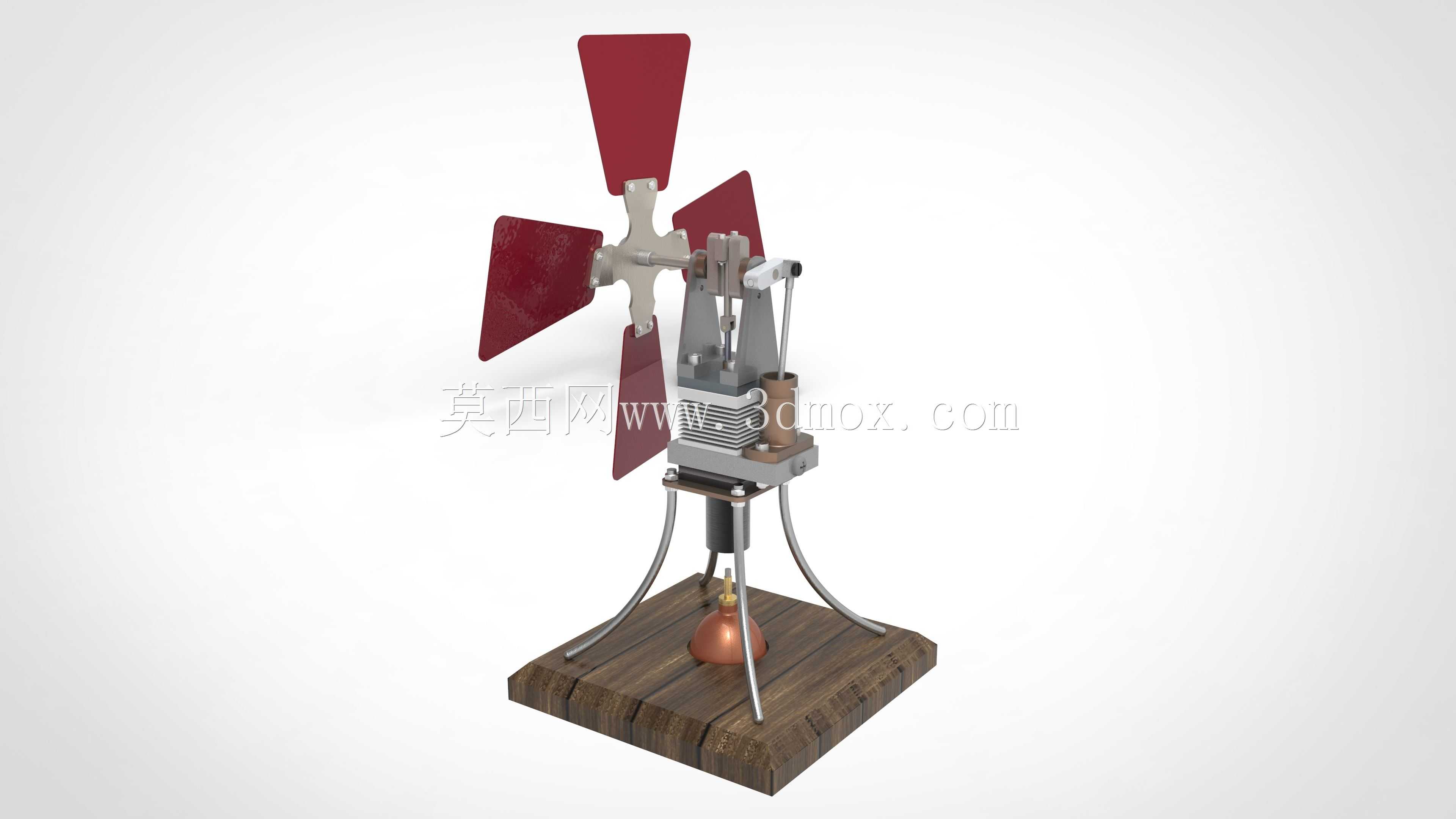

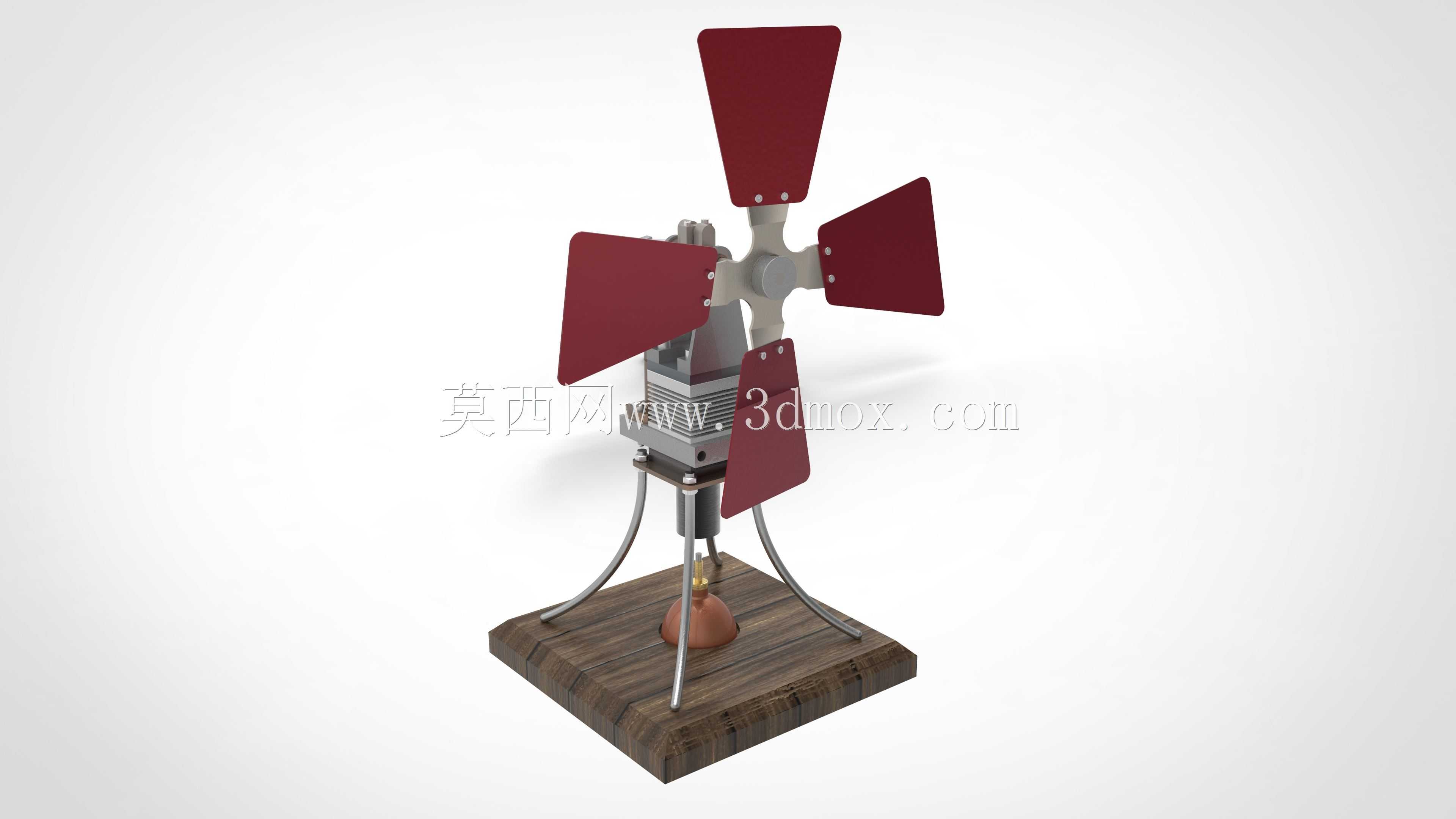

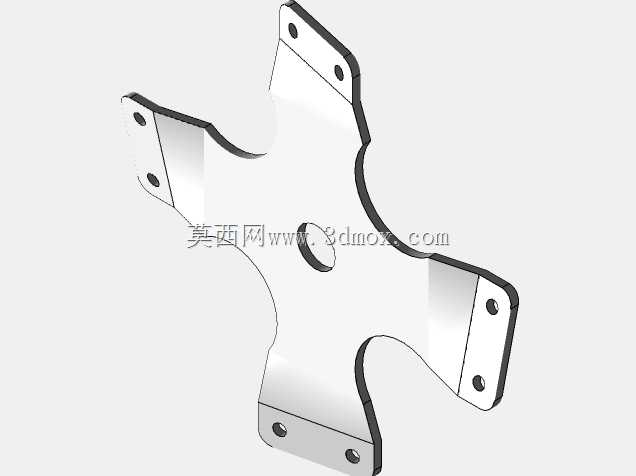

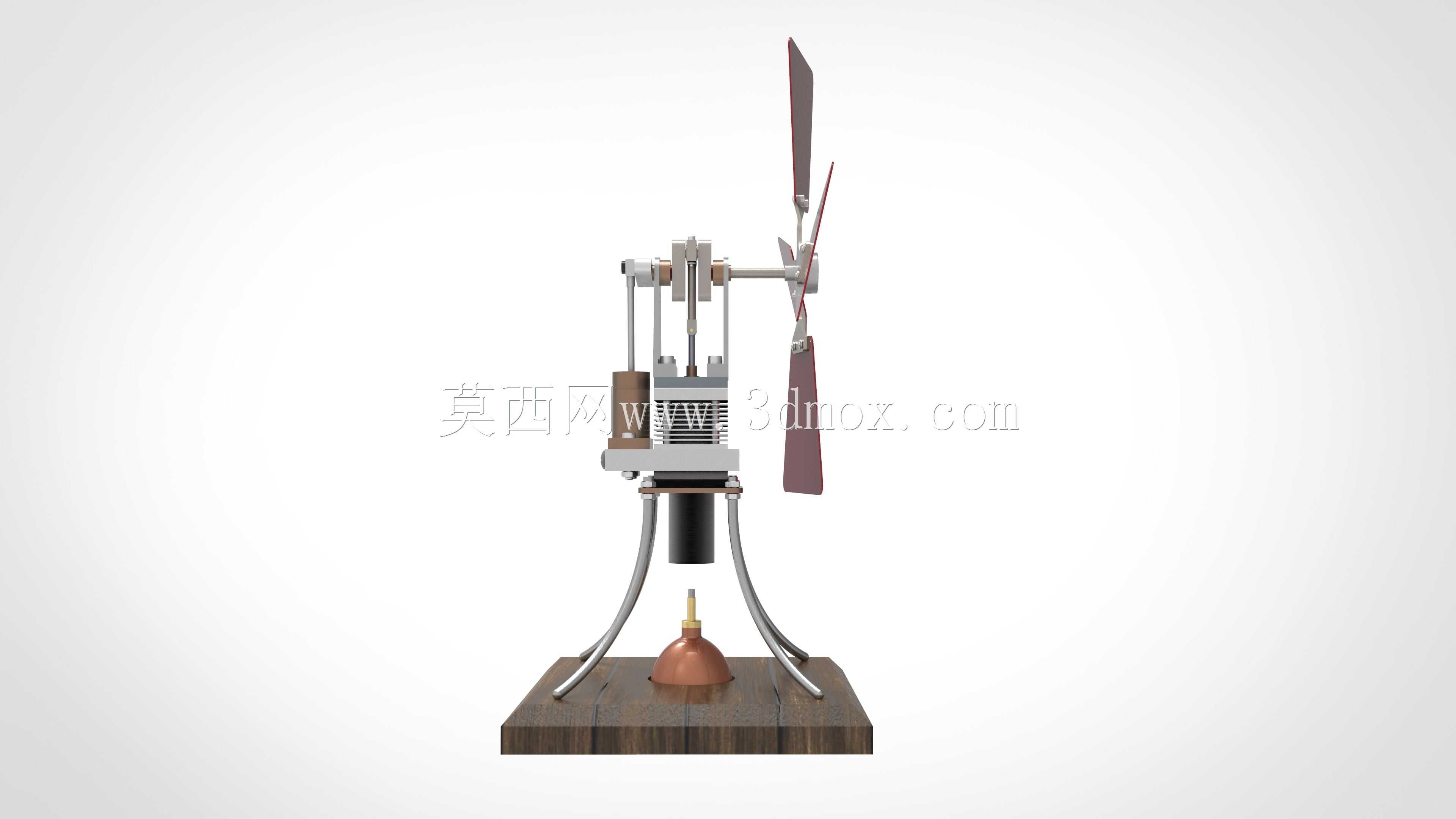

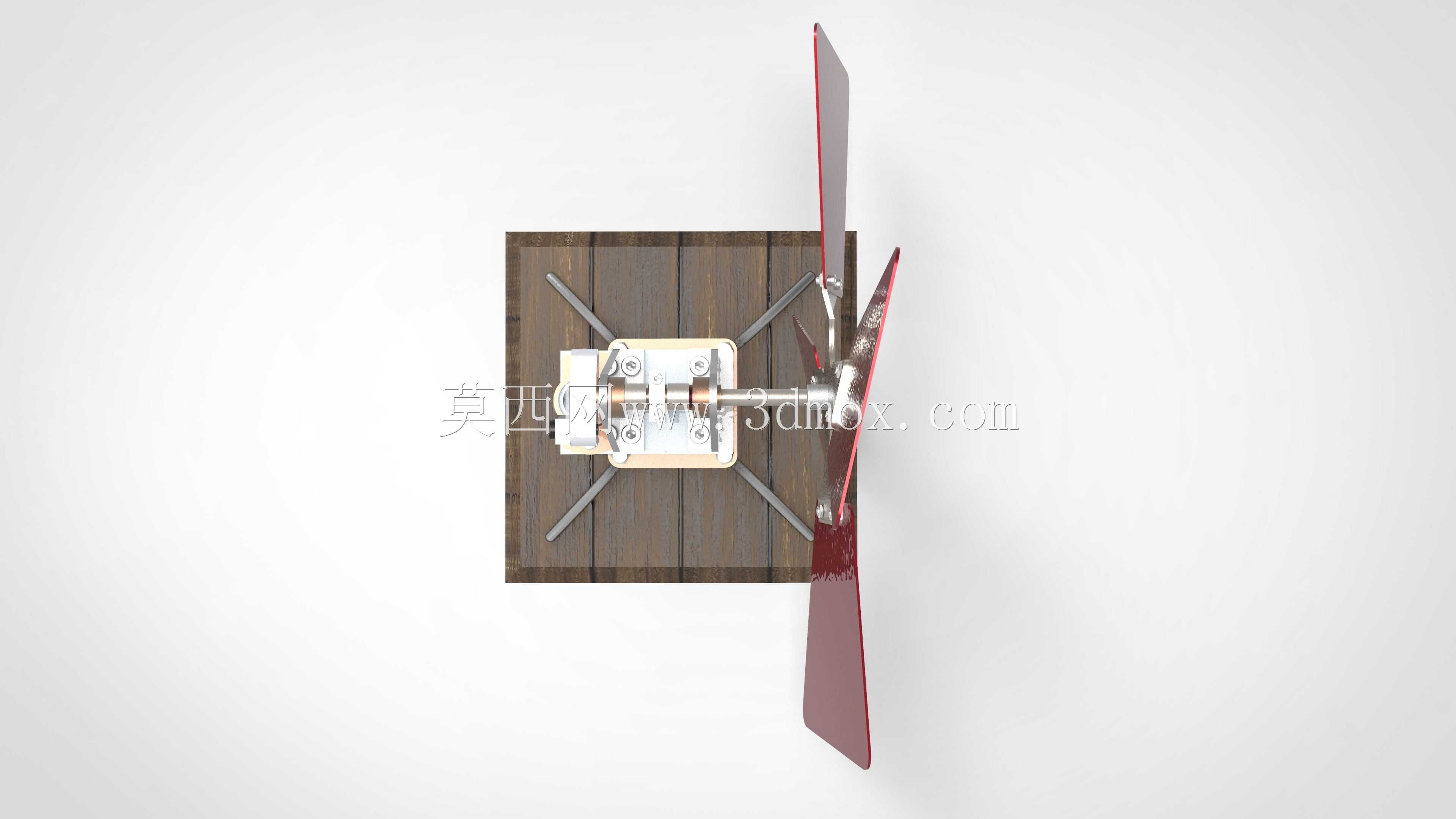

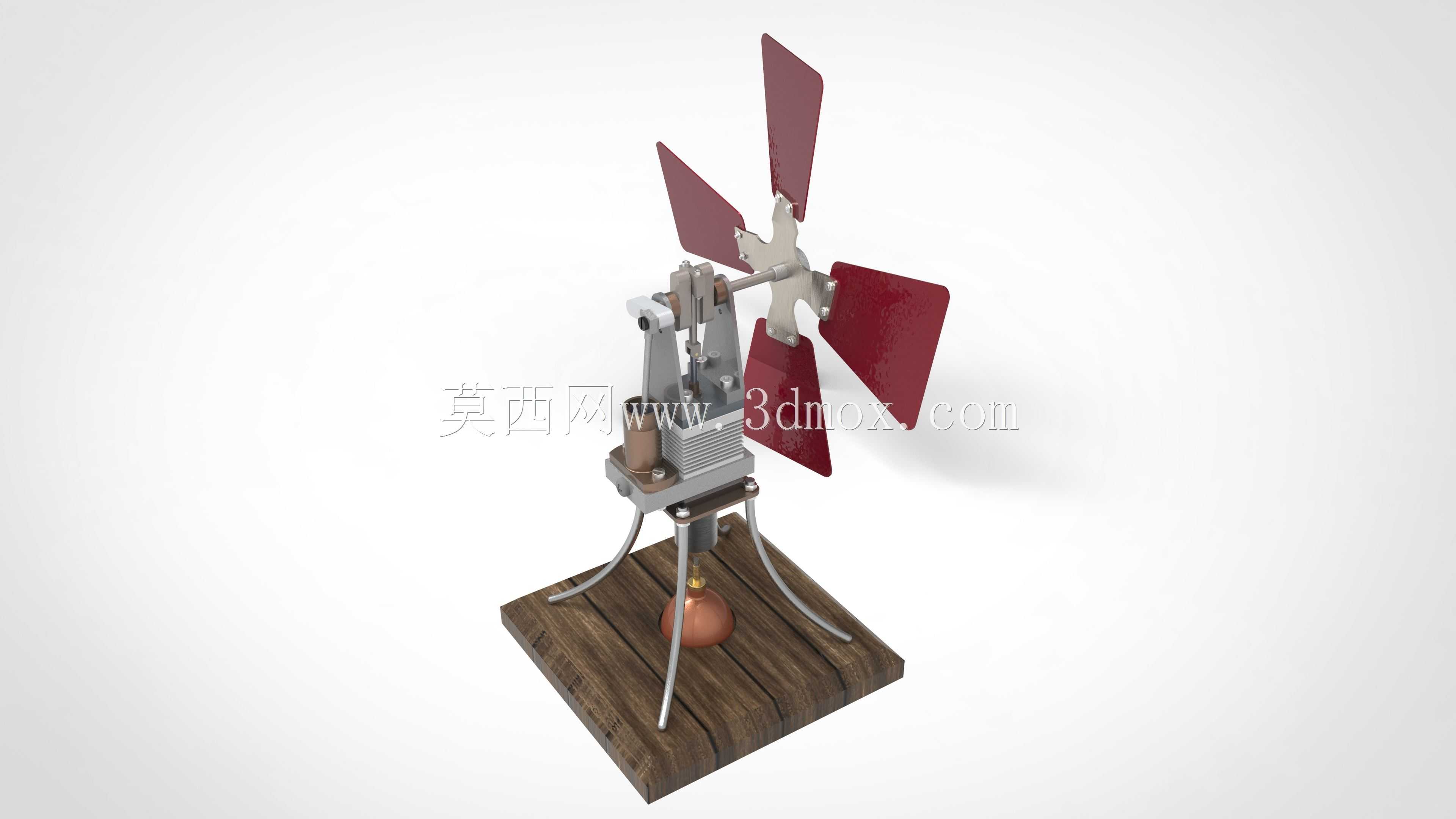

这套立式四叶风能演示结构，主要面向教学演示、小型风能原理展示场景使用，可放置在实验台、展示柜等平面区域，直观展现风能捕获到动力输出的完整传递路径，帮助从业者快速理解垂直轴类风轮的受力特性与传动逻辑。整套装置采用方形实木材质作为承载底座，底座边缘做了倒角处理避免磕碰，表面保留木质纹理兼顾防滑与视觉质感，底座上预留了三个支脚的安装定位孔，支脚采用弯折金属圆杆加工而成，三根支脚呈三角分布向上收拢，承托上部的动力转换与风轮组件，三角支撑结构可抵消风轮转动时产生的径向晃动，即使在桌面有轻微振动的环境下也能保持稳定，整套装置的安装边界控制在200毫米见方的桌面区域内，总高度不超过280毫米，不需要额外固定结构即可平稳放置。风轮部分采用四片对称分布的梯形叶片，叶片为暗红色哑光材质，通过金属紧固件固定在中心轮毂上，叶片安装角经过反复调校，在低风速环境下也能顺利启动，相比三叶结构，四叶布局的启动扭矩更大，转动过程更平顺，适合近距离观察叶片的迎风受力变化。轮毂下方连接的是动力转换腔体，腔体内集成了传动与发电组件，外部采用金属质感的壳体做防护，壳体上预留了散热缝隙，避免长时间演示运行时内部组件积热。中心传动杆从腔体向下延伸，末端靠近底座位置设置了铜质配重与导向结构，可抵消风轮转动时的轴向窜动，保证传动部件的同轴度，降低运行过程中的磨损与异响。设计过程中优先考虑了拆装便捷性，叶片与轮毂、支脚与底座、传动腔体与支脚之间均采用快拆式紧固件连接，不需要专用工具即可完成拆解与重组，方便在教学场景下展示内部的传动结构，也便于更换不同角度的叶片做风阻对比测试。风轮叶片的边缘做了圆弧过渡处理，没有尖锐棱角，在公开演示场景下使用也能避免剐蹭风险。整套结构的传动路径做了简化设计，没有冗余的传动部件，动力从风轮轮毂输入后直接传递到下部的转换组件，传动损耗控制在较低水平，即使是人员走动产生的微弱气流也能带动风轮缓慢转动，清晰展现风能驱动的基本原理。
