洗衣机排水系统配套泵体结构设计

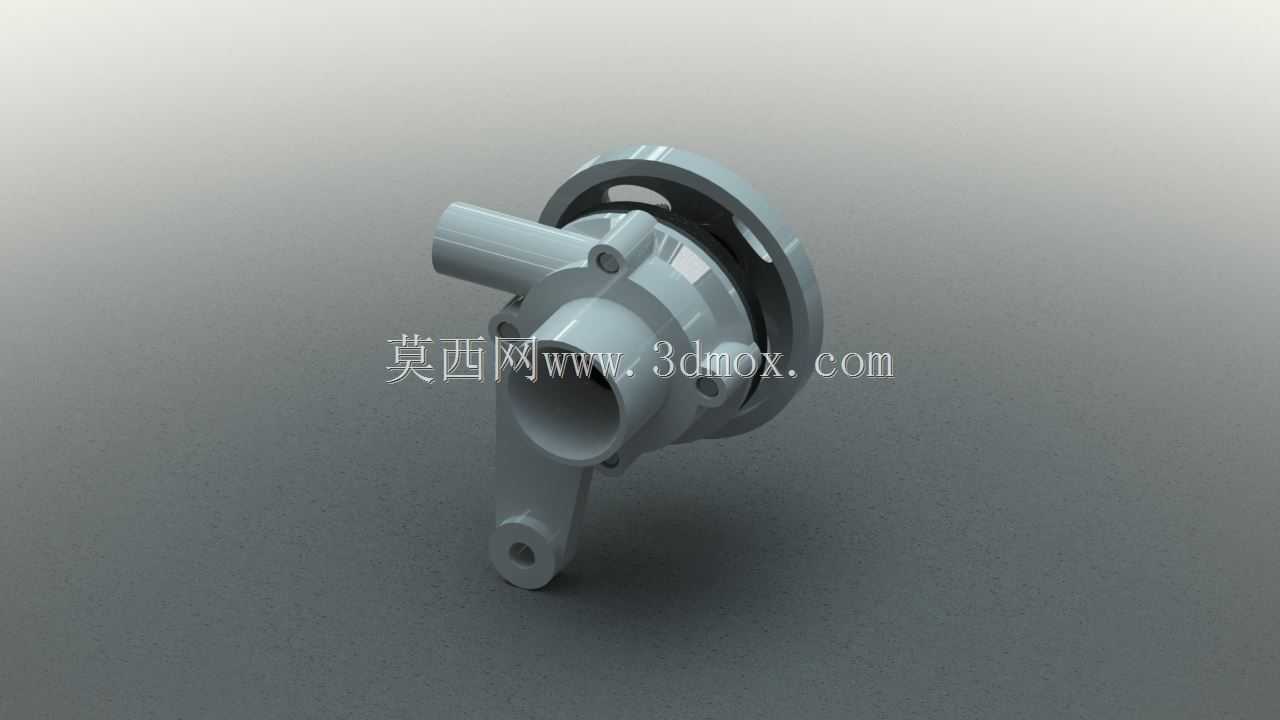

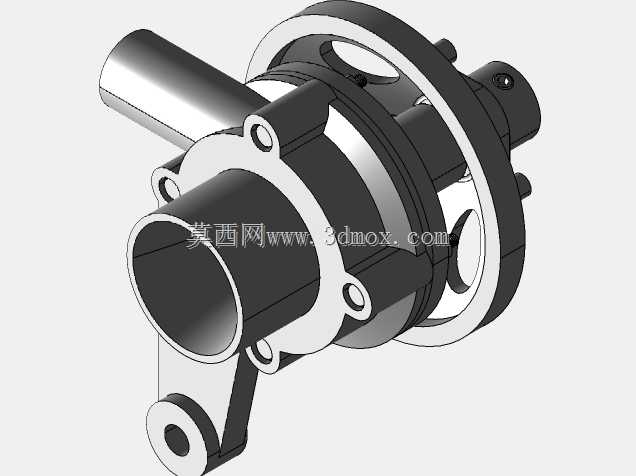

在家用滚筒及波轮洗衣机的流体循环系统里，这类泵体承担着洗涤过程中腔体积水输送、排水阶段强排提水的核心作用，是连接洗衣内筒与外排管路的关键过流部件，日常工况下需要耐受含洗涤剂、衣物纤维碎屑的常温水流冲刷，同时要匹配整机运行时的振动工况，避免长期使用后出现连接松脱、密封渗漏的问题。从结构设计逻辑来看，这个泵体采用一体化压铸成型的壳体思路，主体流道做了平滑圆弧过渡，没有直角突变的过流截面，能最大程度降低水流经过时的局部阻力损失，减少泵腔内的紊流噪音，这一点对家用场景的使用体验尤为重要——毕竟洗衣机多放置在居家阳台或卫浴空间，运行噪音过大会直接影响居住感受。侧面伸出的管状接口是进水端，直接对接洗衣机内筒的排水管路接口，接口外径做了标准的卡箍安装槽位，安装时套入橡胶密封管后用喉箍锁紧即可，不需要额外加工密封面，适配市面主流的洗衣机排水管路尺寸。端部带法兰盘的结构是泵体与驱动电机的连接定位面，法兰上均匀分布的三个安装孔位做了沉头设计，螺栓锁紧后端面不会突出，能保证泵体与电机端盖的贴合面完全贴合，中间加装橡胶密封垫就能阻断流体从连接面渗漏的路径，法兰中心的大口径开孔是叶轮安装腔，预留的尺寸刚好匹配对应规格的离心式叶轮，叶轮转动时能在腔体内形成稳定负压，将进水端的水流持续加压后从另一侧的出水接口送出。下方延伸出的带孔支耳是泵体的整机安装固定位，安装孔的位置公差控制在±0.1mm范围内，能直接对准洗衣机底盘的预装螺柱，加装橡胶减震垫后锁紧螺母，就能将泵体牢牢固定在整机底部，这个支耳的角度经过反复调校，能让泵体安装后保持进水端略高于出水端的倾斜角度，停机时泵腔内不会残留积水，避免长期存水滋生细菌、冻裂泵壳的问题。整个泵体的外形轮廓做了多处加强筋设计，在壳体壁厚控制在2.5mm的前提下，能保证1.2倍额定工作压力下壳体不会出现形变开裂，同时整体重量控制在合理区间，不会给整机增加过多的负载。流道内壁的粗糙度要求达到Ra1.6以下，减少纤维杂质挂壁堵塞的概率，日常使用中不需要频繁拆解清理泵腔，降低用户的维护成本。这类泵体的安装边界也经过充分适配，整体占用的安装空间紧凑，不会和洗衣机底部的配重块、电机、走线槽产生干涉，在整机装配环节可以直接预装到底盘上，不需要额外调整周边部件的位置，适配多公斤级别的家用洗衣机平台，能覆盖主流的家用洗衣设备排水需求。
