可调阻尼螺旋弹簧减震器结构设计

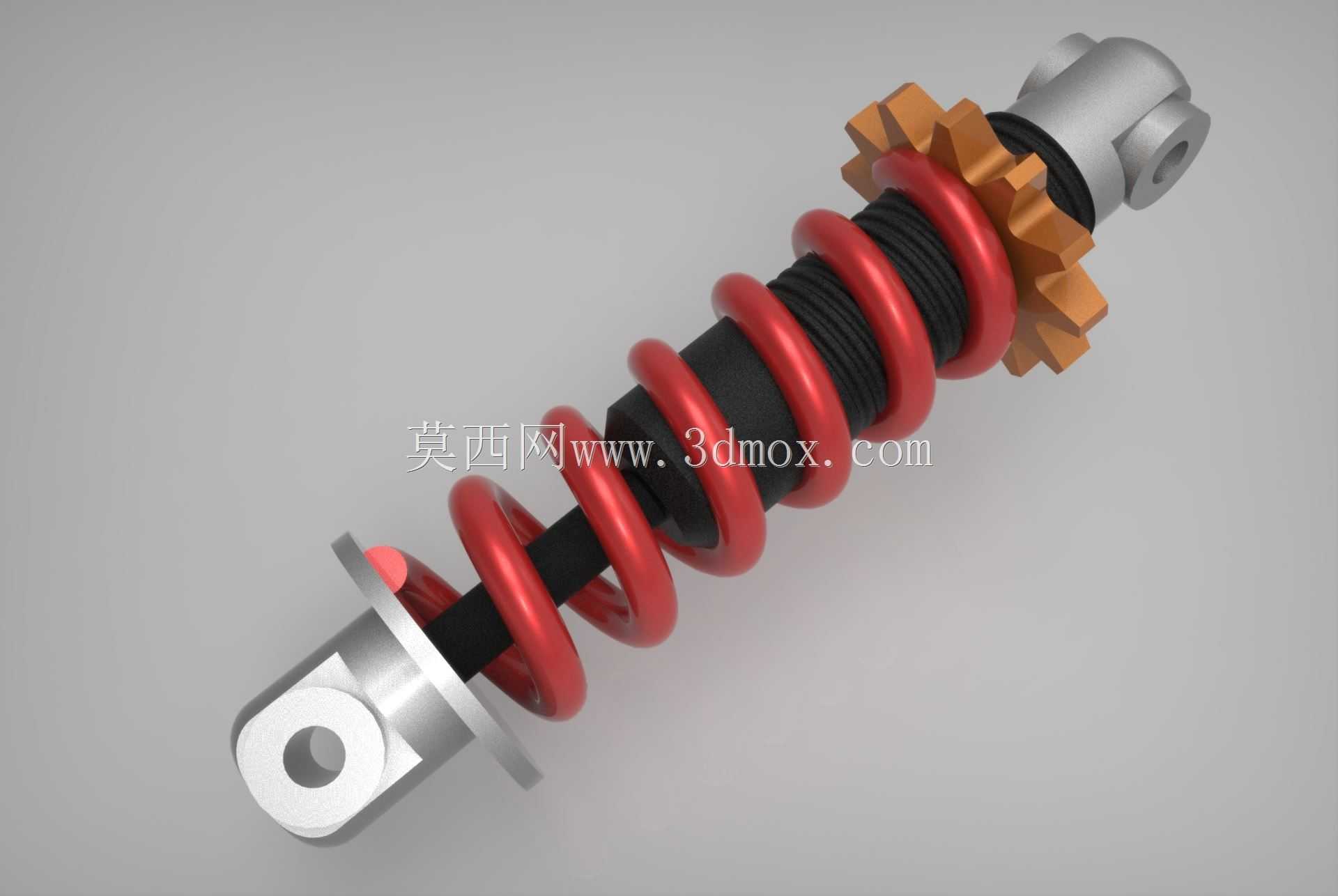

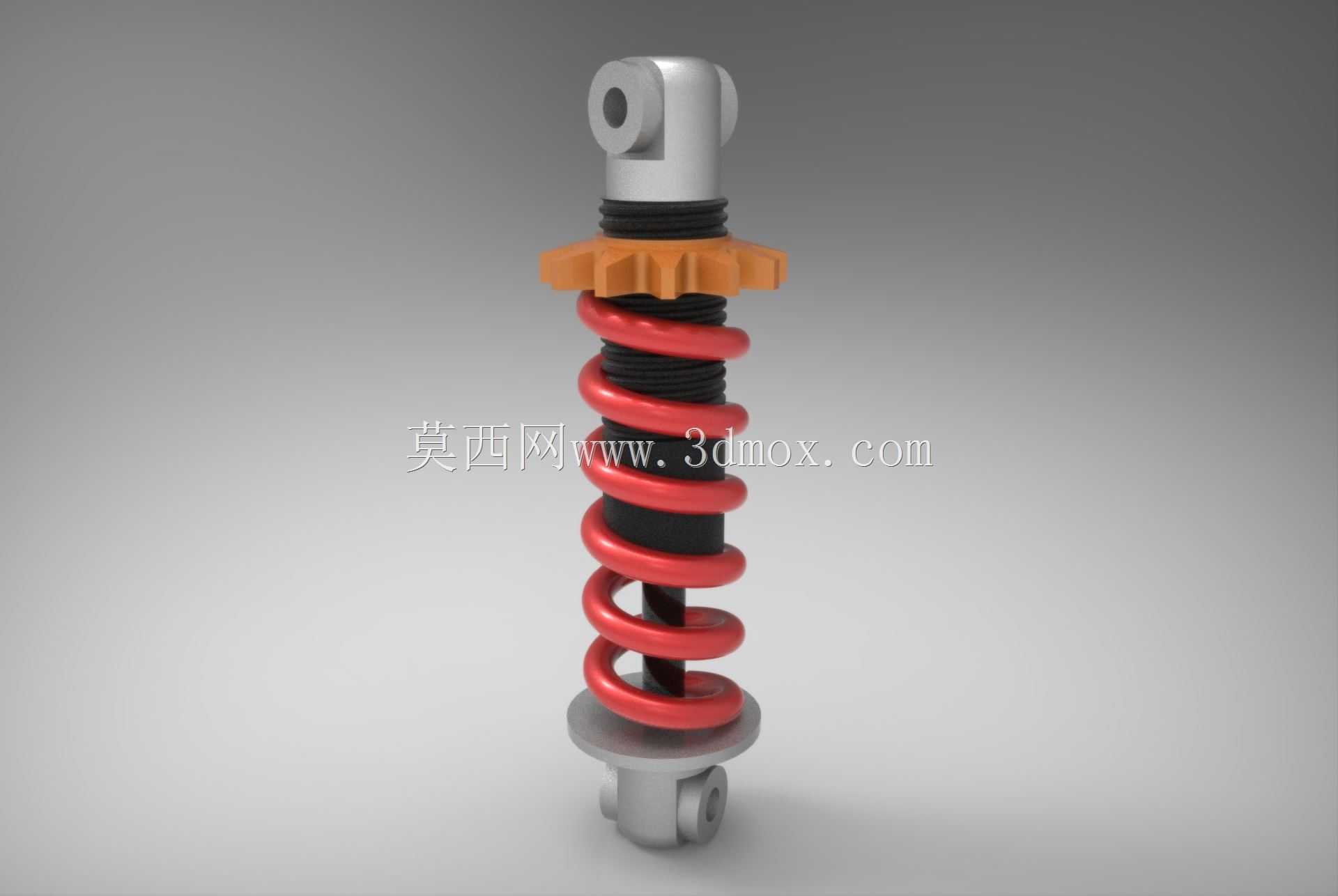

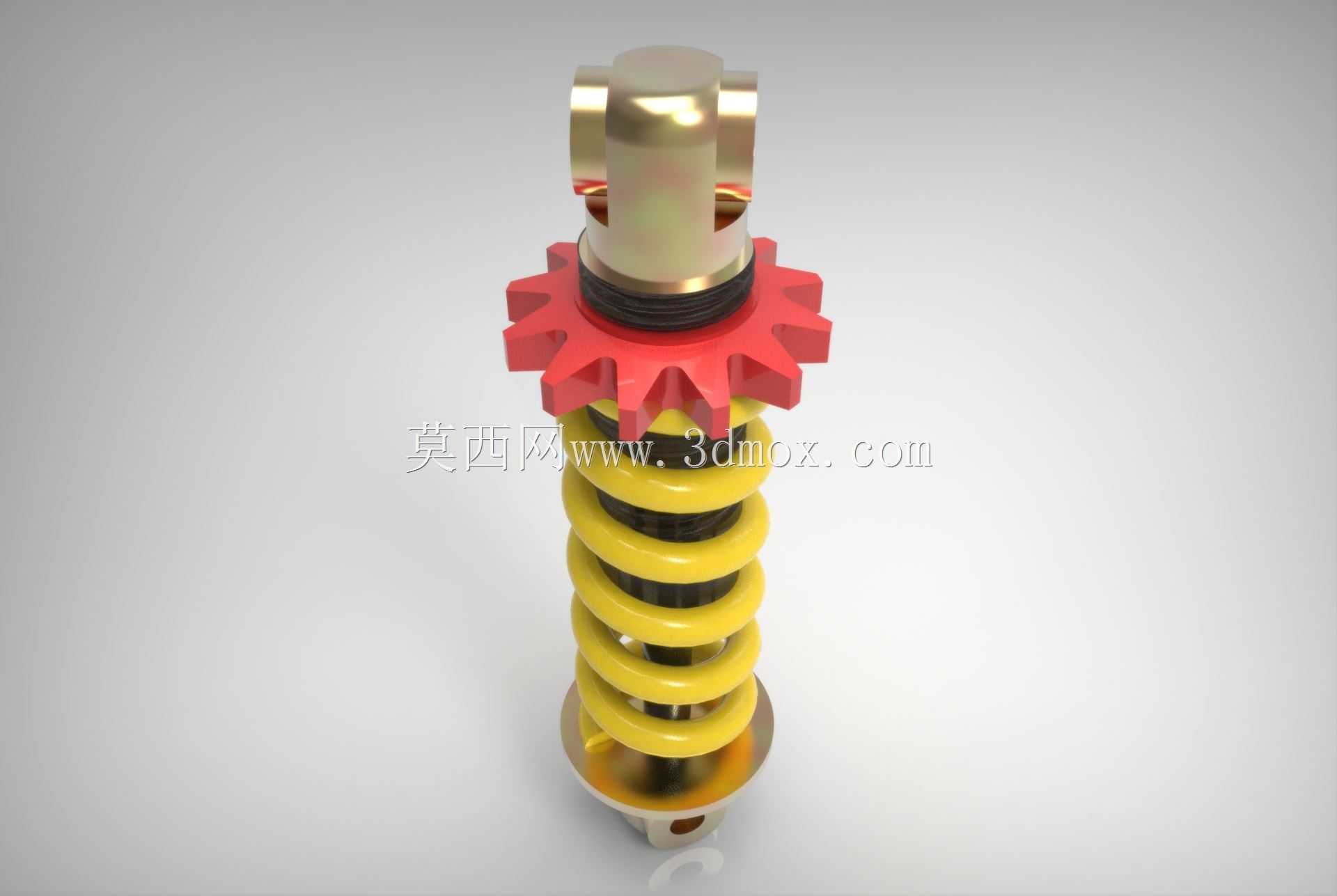

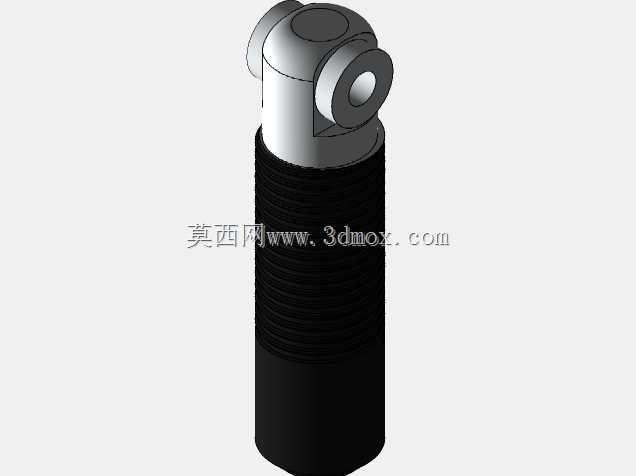

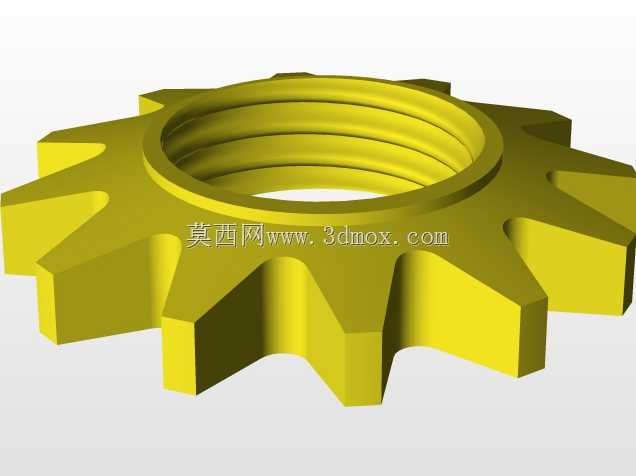

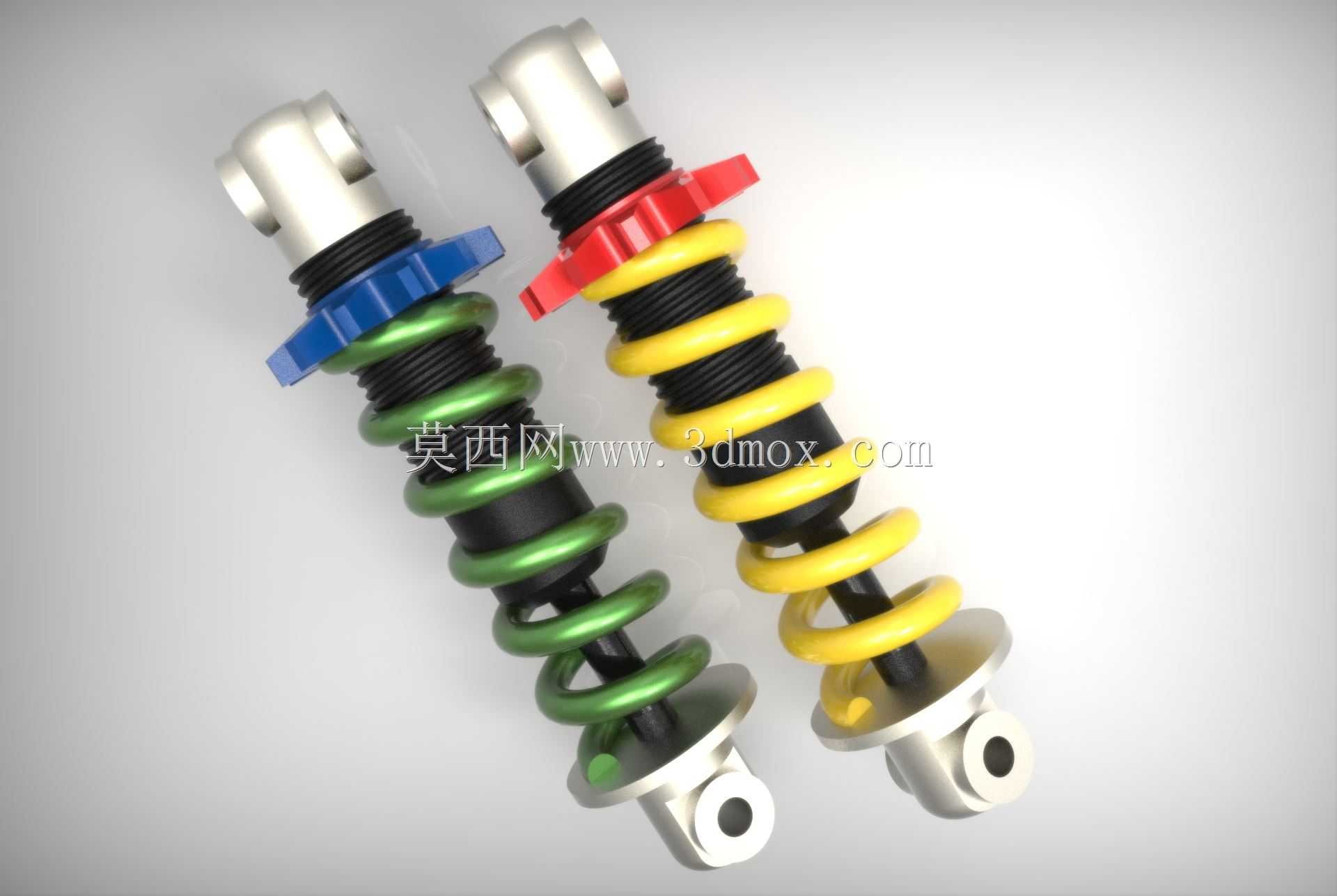

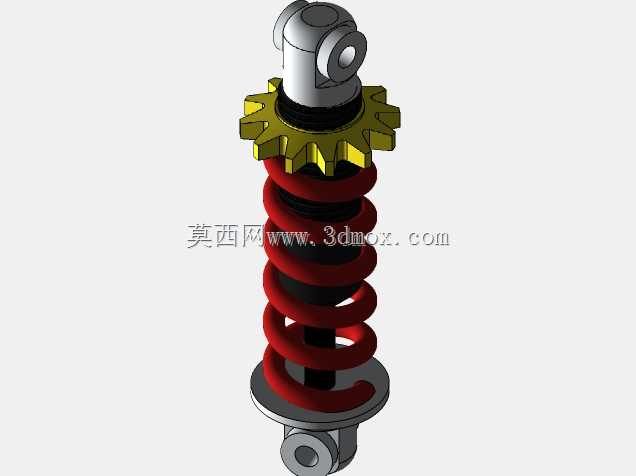

这款减震器采用螺旋弹簧与阻尼芯同轴集成的结构布局，上下两端均采用吊耳式铰接安装结构，铰接孔内预留衬套压装空间，可适配不同规格的橡胶衬套或金属轴套，满足不同安装场景下的铰接自由度需求，避免安装过程中出现过约束导致的部件卡滞。从实际应用场景来看，这类减震器可覆盖小型非道路机动车辆、电动代步车、轻型工业设备隔振、户外休闲运动器材等多个领域的缓冲减震需求，不同配色的调节环对应不同的阻尼档位预设，调节环采用周向凸耳结构，无需专用工具即可手动旋转调整弹簧预紧力，进而改变整体减震刚度，适配不同载荷下的缓冲需求。设计过程中优先考虑了安装边界的通用性，上下吊耳的中心距在自由状态下预留了足够的压缩行程余量，弹簧外径与阻尼外筒的径向间隙控制在合理范围，既避免压缩过程中弹簧与外筒发生剐蹭，又尽可能压缩径向安装尺寸，适配安装空间局促的使用场景。阻尼芯内部采用多组阀片叠加的阻尼结构，可在压缩与回弹行程中提供不同的阻尼力，压缩行程阻尼力相对较小，可快速吸收路面或设备传递的冲击载荷，回弹行程阻尼力更大，避免弹簧回弹过程中产生多余的往复振动，保证设备运行或车辆行驶过程中的稳定性。弹簧表面采用彩色电泳处理，不同颜色对应不同的弹簧刚度等级，方便选型过程中快速区分参数，同时电泳层可提供良好的防腐蚀性能，适应户外潮湿、多尘的使用环境。上下安装吊耳采用锻造铝合金材质，在保证结构强度的前提下尽可能降低整体重量，阻尼外筒采用高精度冷拔钢管加工，内壁粗糙度控制在较低水平，保证阻尼活塞往复运动过程中的密封性与顺滑度，避免长期使用后出现阻尼力衰减或漏油问题。在结构设计阶段，还针对弹簧的并圈长度、极限压缩行程做了冗余校核，保证极限载荷下弹簧不会出现并圈压实的情况，避免刚性冲击对连接部件造成损伤，同时铰接孔的位置度公差严格控制，保证安装时可顺利对位，无需额外修配即可完成装配。
