多辐条轻量化汽车轮毂结构造型设计

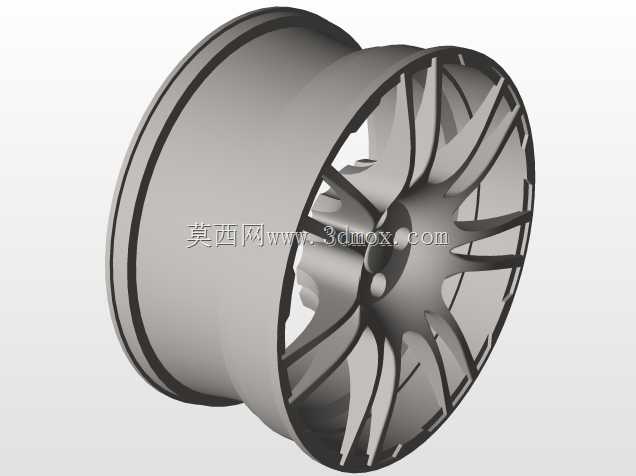

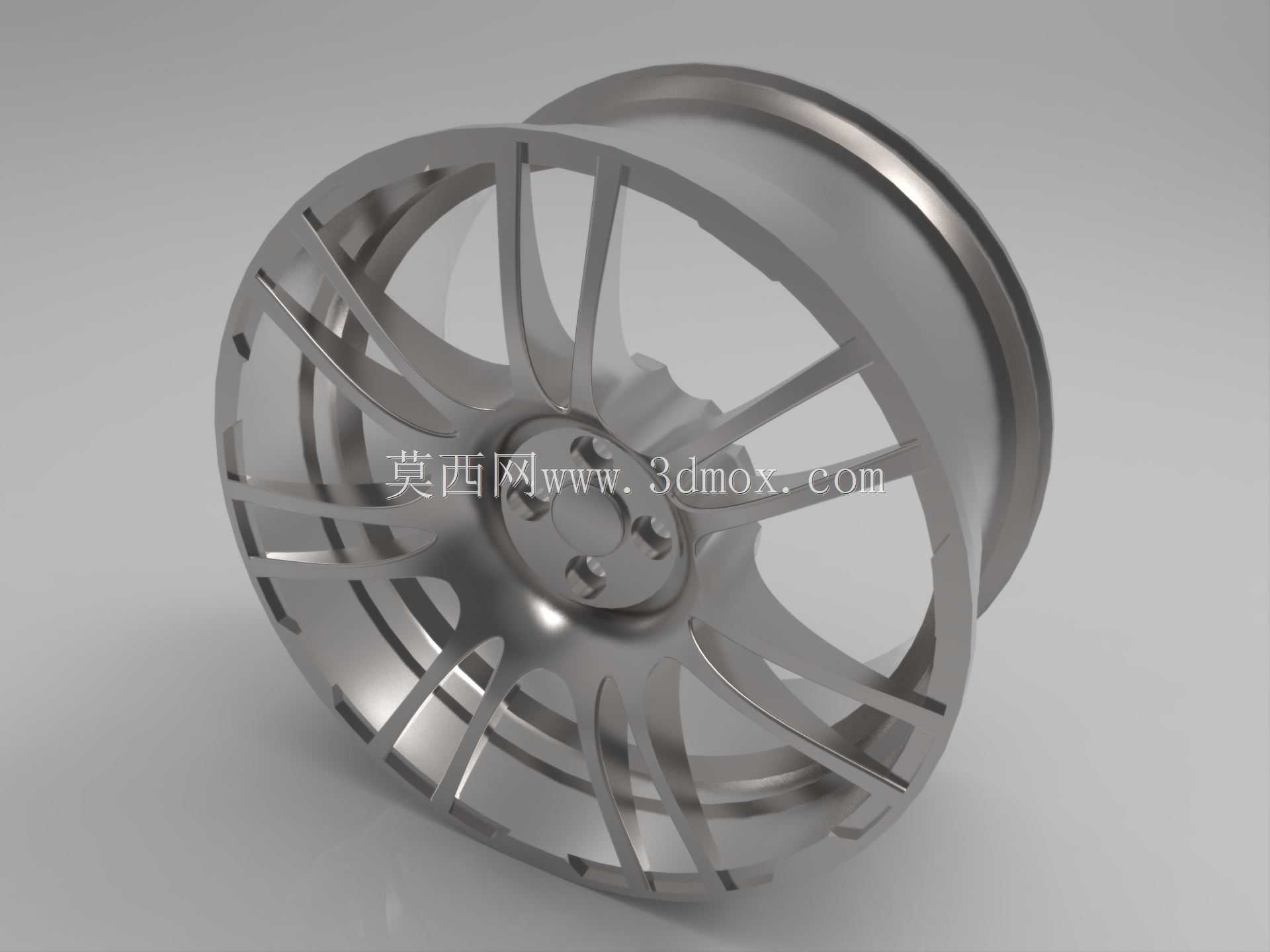

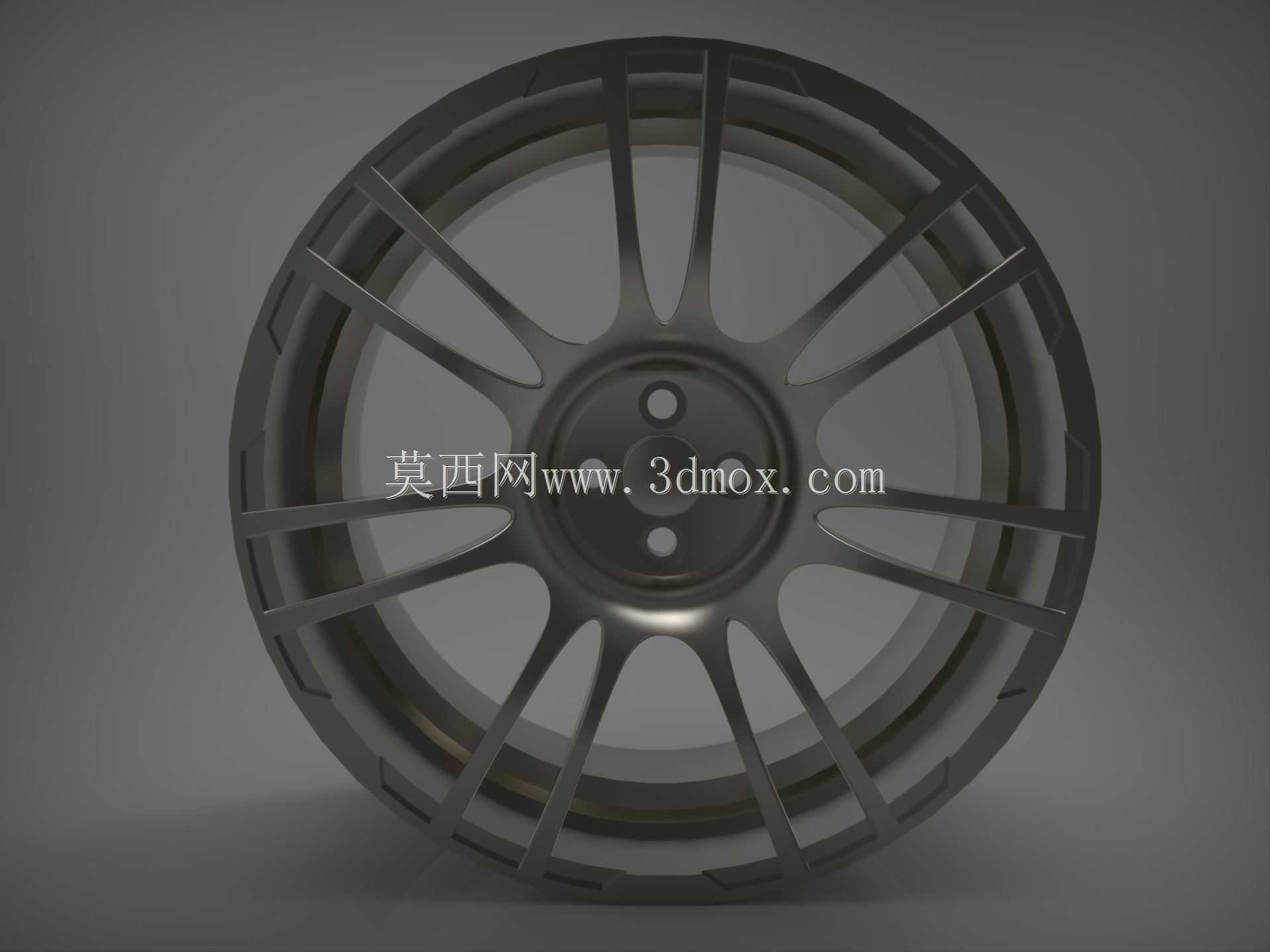

　　该模型呈现的是乘用车常见的整体式合金轮毂结构，主体由轮辋筒体、轮辐、中心安装盘、螺栓孔座及气门嘴避让区域构成。轮辋部分承担轮胎的径向定位与密封作用，其外缘凸缘用于约束轮胎胎圈，内侧筒体曲面需与轮胎胎圈座轮廓匹配，保证充气后胎圈贴合紧密，避免高速运转时出现滑移或漏气。轮辐采用分叉式多辐条布局，从中心轮毂座向外缘呈放射状延伸，这种布置能够在保证整体刚度的前提下削减非必要材料，降低旋转质量，对车辆起步、制动响应以及悬架非簧载质量控制均有实际意义。

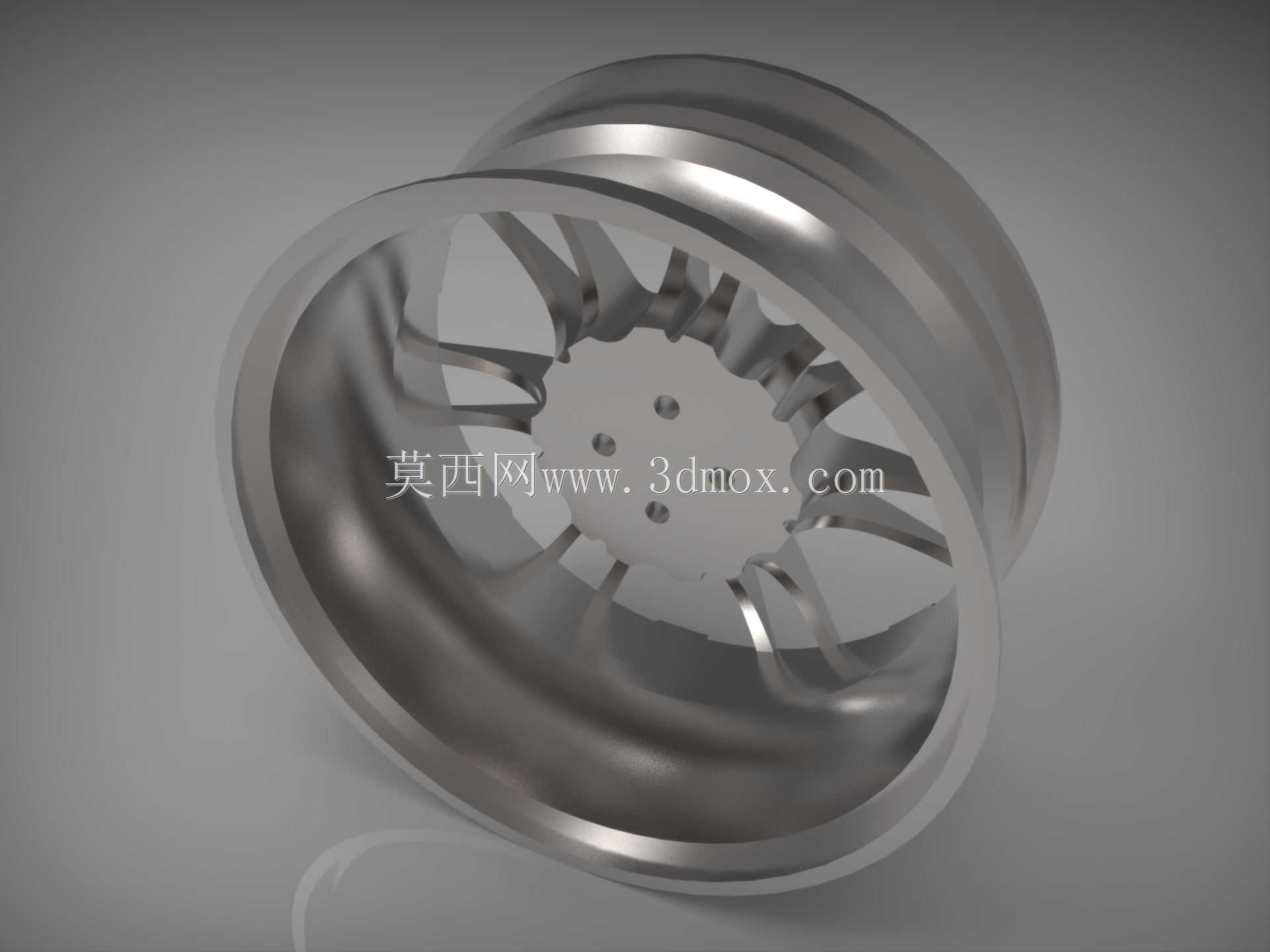

　　从受力路径看，车辆垂向载荷先由轮胎传递至轮辋，再通过轮辐汇聚到中心安装盘，最终经螺栓连接传递至转向节或半轴。多辐条结构把载荷分散到多个承力截面上，可降低单根辐条的应力峰值。模型中辐条与轮辋交接处做了连续过渡，避免直角突变形成应力集中；中心盘区域设置多个螺栓孔位，孔周局部加厚，用于补偿钻孔造成的截面削弱，并提高安装面的接触刚度。中心孔与车轴轴头形成定位配合，安装面需保持平面度，以保证车轮回转中心与轴头重合，减小径向跳动。

　　设计这类轮毂时，不能只关注外观曲面。首先要明确轮胎规格，包括胎圈直径、轮辋宽度、法兰形式以及偏距要求，这些参数直接决定轮辋筒体直径、宽度和安装盘轴向位置。偏距影响轮距、转向拉杆运动空间以及翼子板包络，若数值选择不当，可能造成轮胎与悬架、减振器或车身护板干涉。螺栓孔分布圆直径、螺栓数量、中心孔直径必须与目标车型轴头一致，否则无法完成装配。辐条背面还需预留制动盘、制动卡钳的避让空间，尤其在大尺寸制动系统配置下，轮辐内侧轮廓需要反复校核。

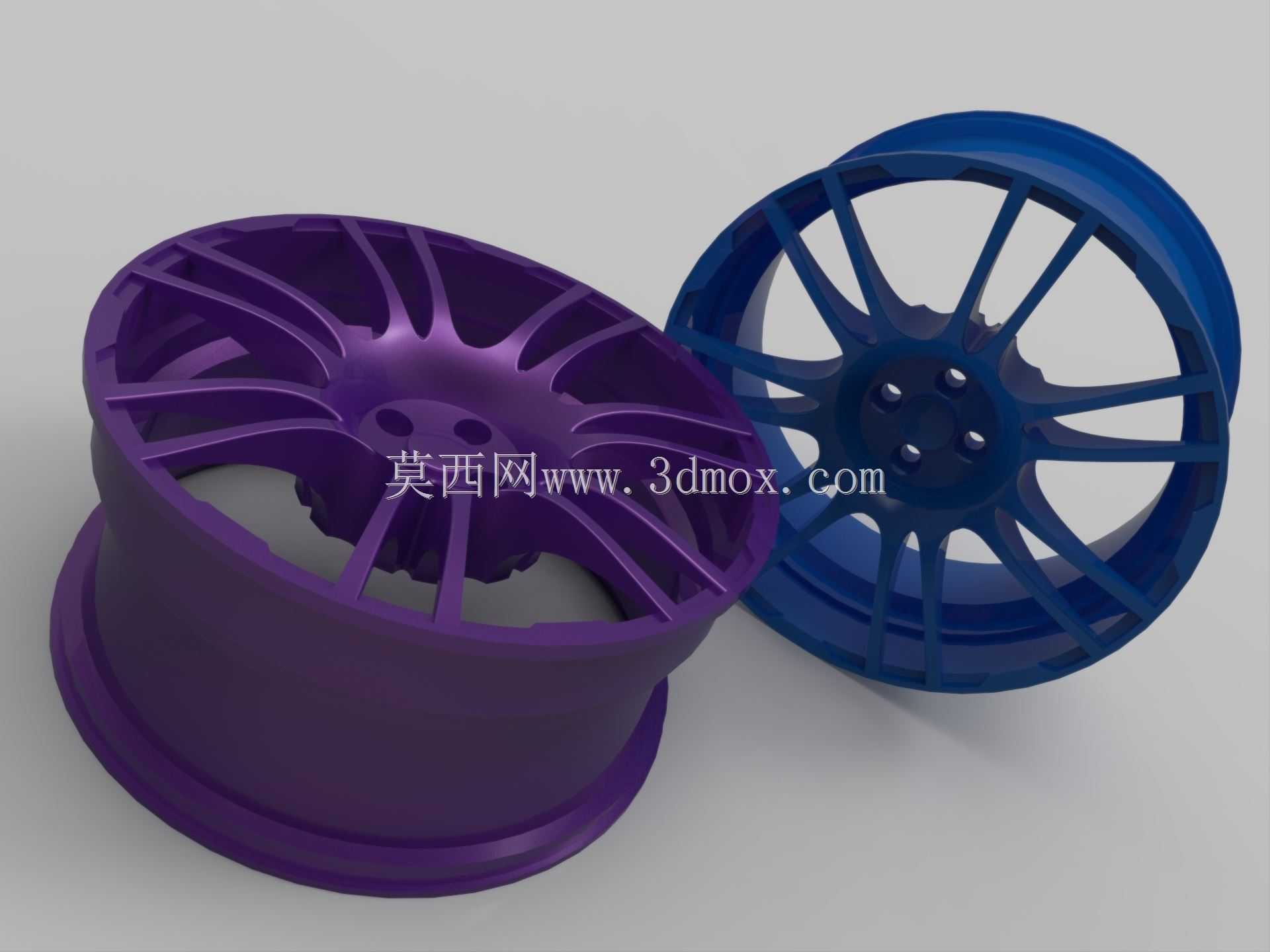

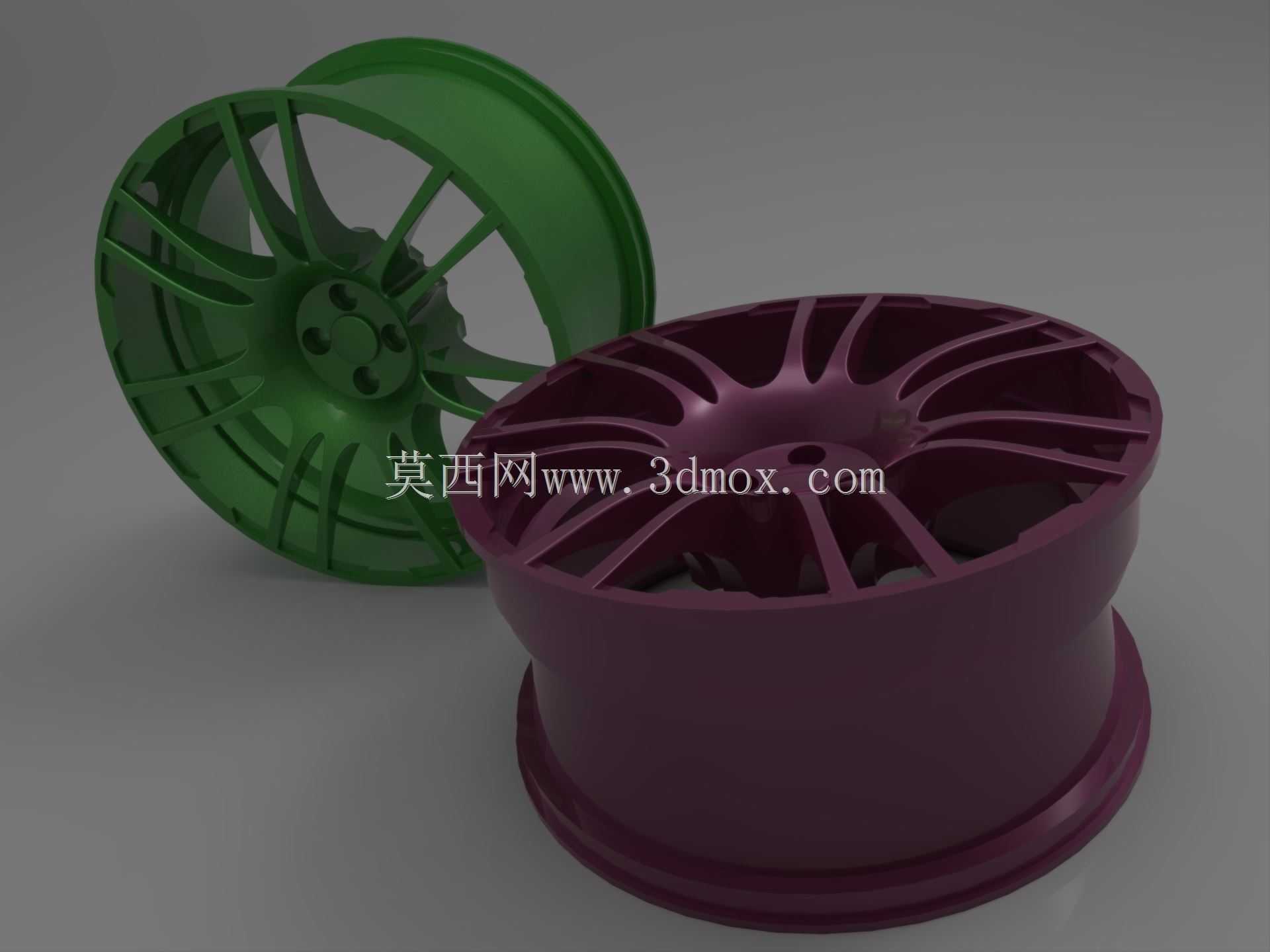

　　建模过程通常先以旋转特征建立轮辋基本筒体，再依据胎圈座、槽底和凸缘标准轮廓修整截面。轮辐部分适合通过草图控制线构出单根辐条的空间走向，再利用阵列或圆周复制形成完整分布。辐条截面不宜等宽处理，靠近中心盘区域承受弯矩较大，可适当增加截面高度；靠近轮辋区域则更多承担连接与分散载荷作用，截面可逐步收窄。表面分色效果仅用于展示不同区域或方案对比，实际工程中还需考虑拔模方向、刀具可达性以及铸造或锻造工艺的成型限制。若采用铸造，辐条背面应避免局部厚大孤立结构，以减少缩松风险；若采用锻造成型，则需关注材料流动方向与后续机加工余量。

　　安装边界方面，车轮外侧需满足转向极限状态下与翼子板、内衬的间隙，内侧需确认与卡钳、减振器、转向节及平衡块不发生干涉。气门嘴位置应选择在两辐条之间或便于拆装维护的区域，同时避开平衡块安装带。模型虽然未标注具体尺寸，但其结构关系完整表达了轮毂从轮胎支撑到车轴连接的关键界面，可用于造型评审、装配干涉检查、制动系统空间校核以及教学演示。对于结构设计人员而言，这类模型的价值不在于渲染颜色，而在于理解轮辋、轮辐、安装盘三者之间的载荷传递、尺寸约束和工艺实现方式。
