汽车发动机活塞连杆组件结构设计

项目分类:3D模型 发布时间:2021-09-18 ID:278638
  • 汽车发动机活塞连杆组件结构设计
  • 汽车发动机活塞连杆组件结构设计
  • 汽车发动机活塞连杆组件结构设计
  • 汽车发动机活塞连杆组件结构设计
  • 汽车发动机活塞连杆组件结构设计
  • 汽车发动机活塞连杆组件结构设计
  • 汽车发动机活塞连杆组件结构设计
  • 汽车发动机活塞连杆组件结构设计
  • 汽车发动机活塞连杆组件结构设计
  • 汽车发动机活塞连杆组件结构设计
  • 汽车发动机活塞连杆组件结构设计

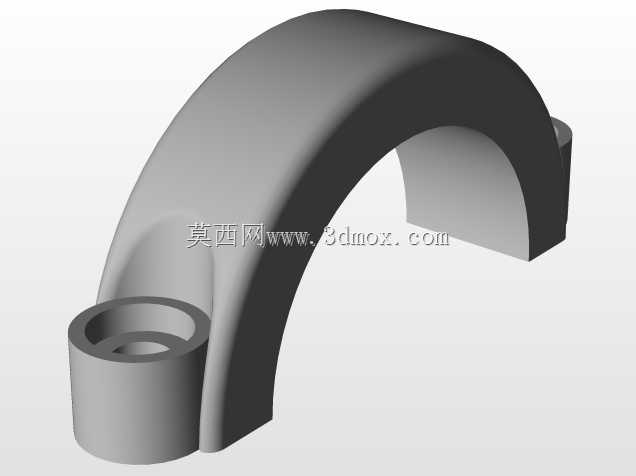

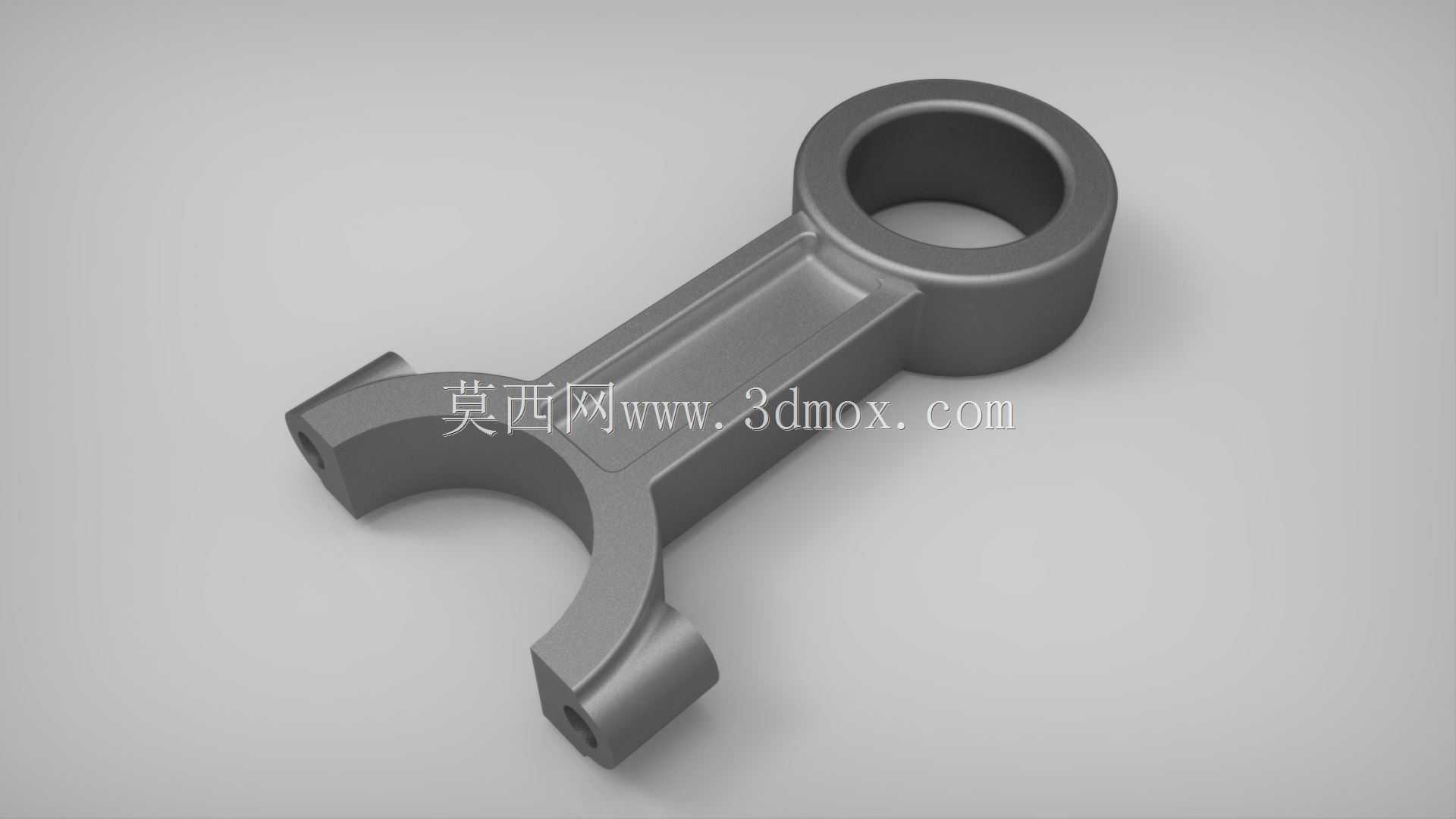

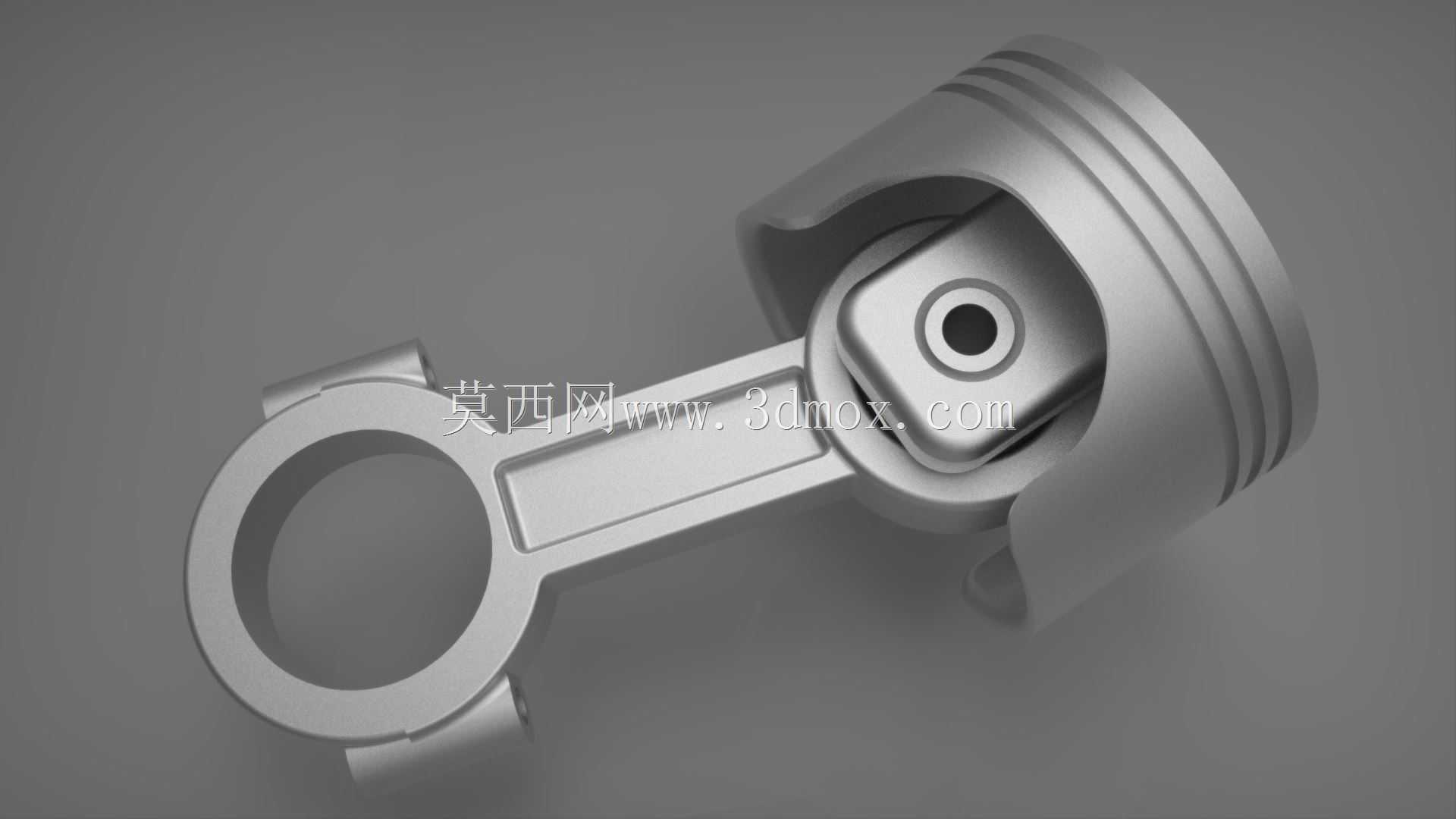

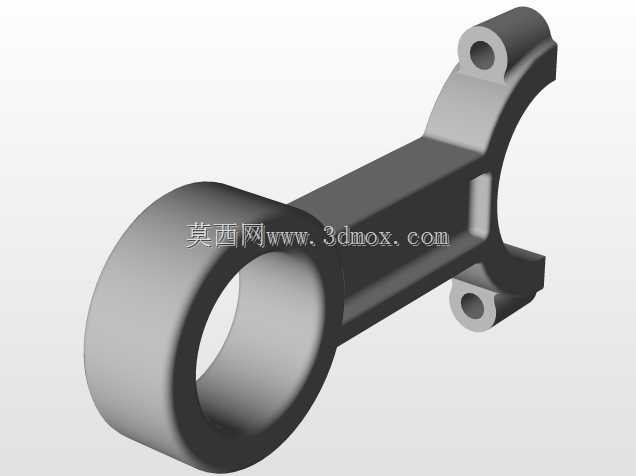

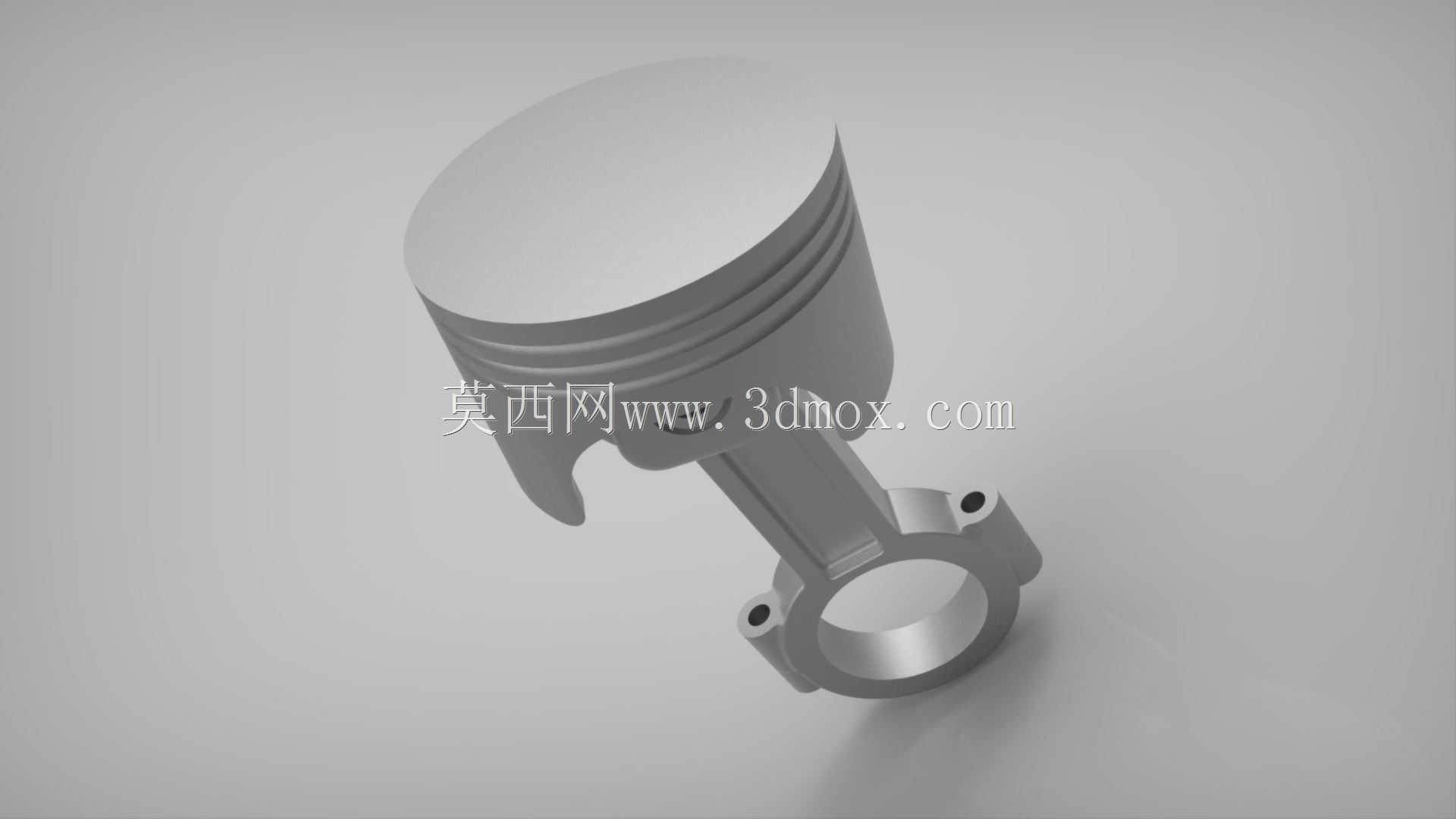

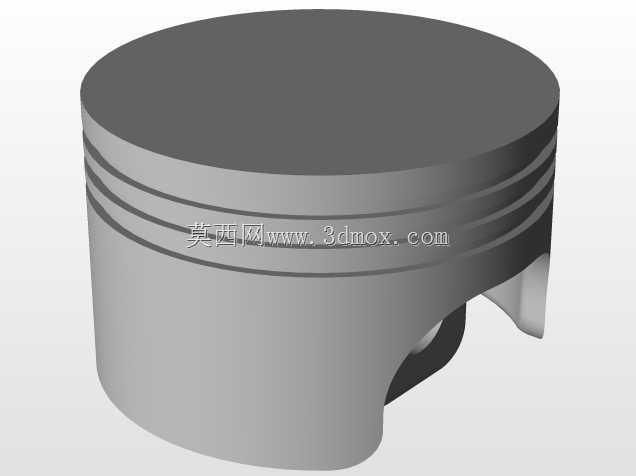

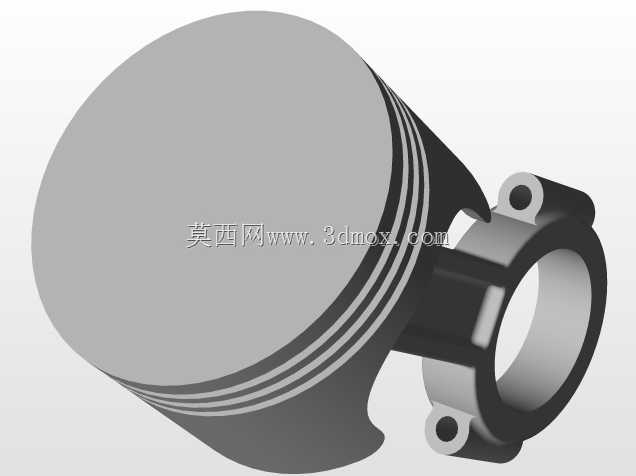

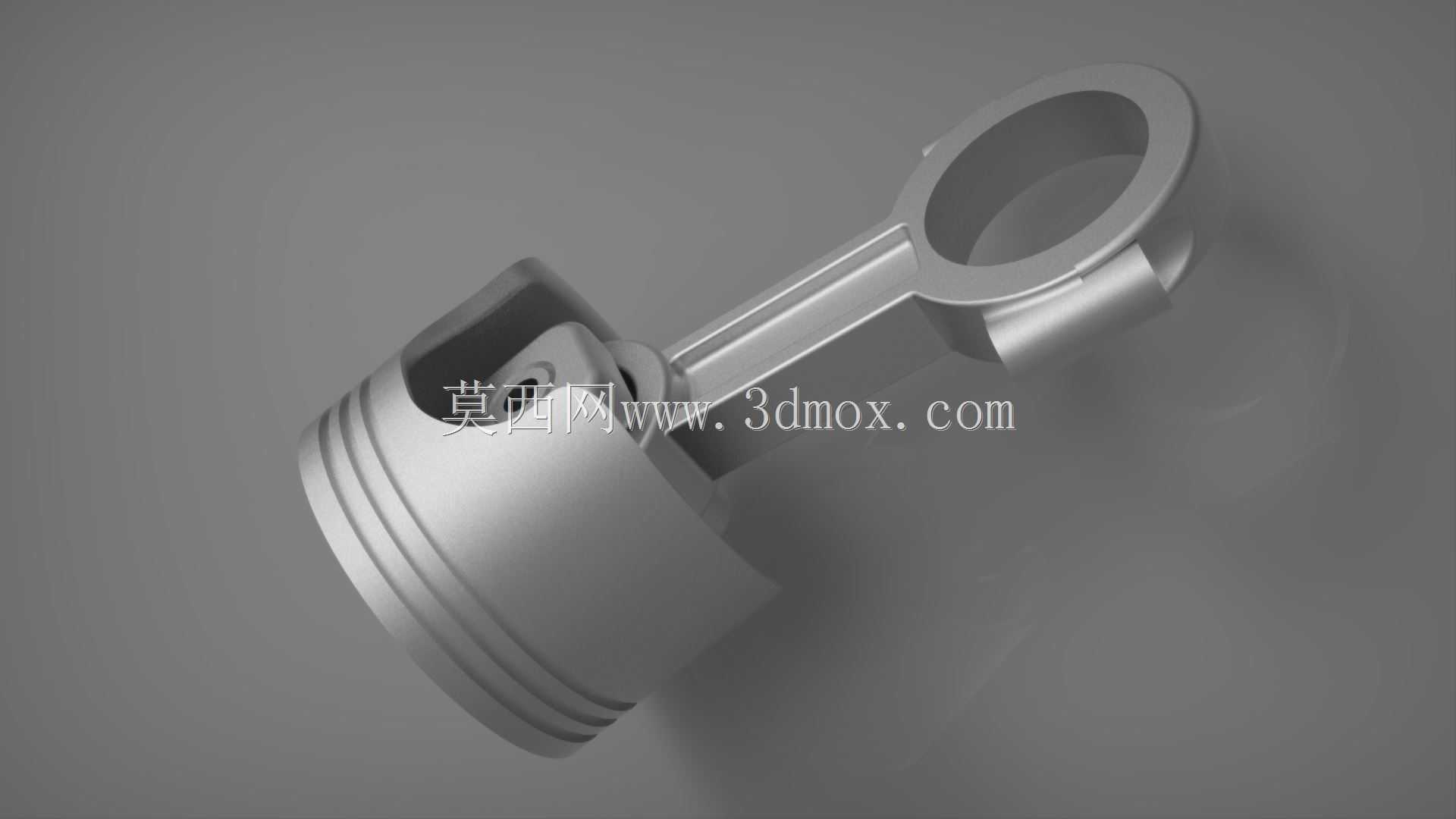

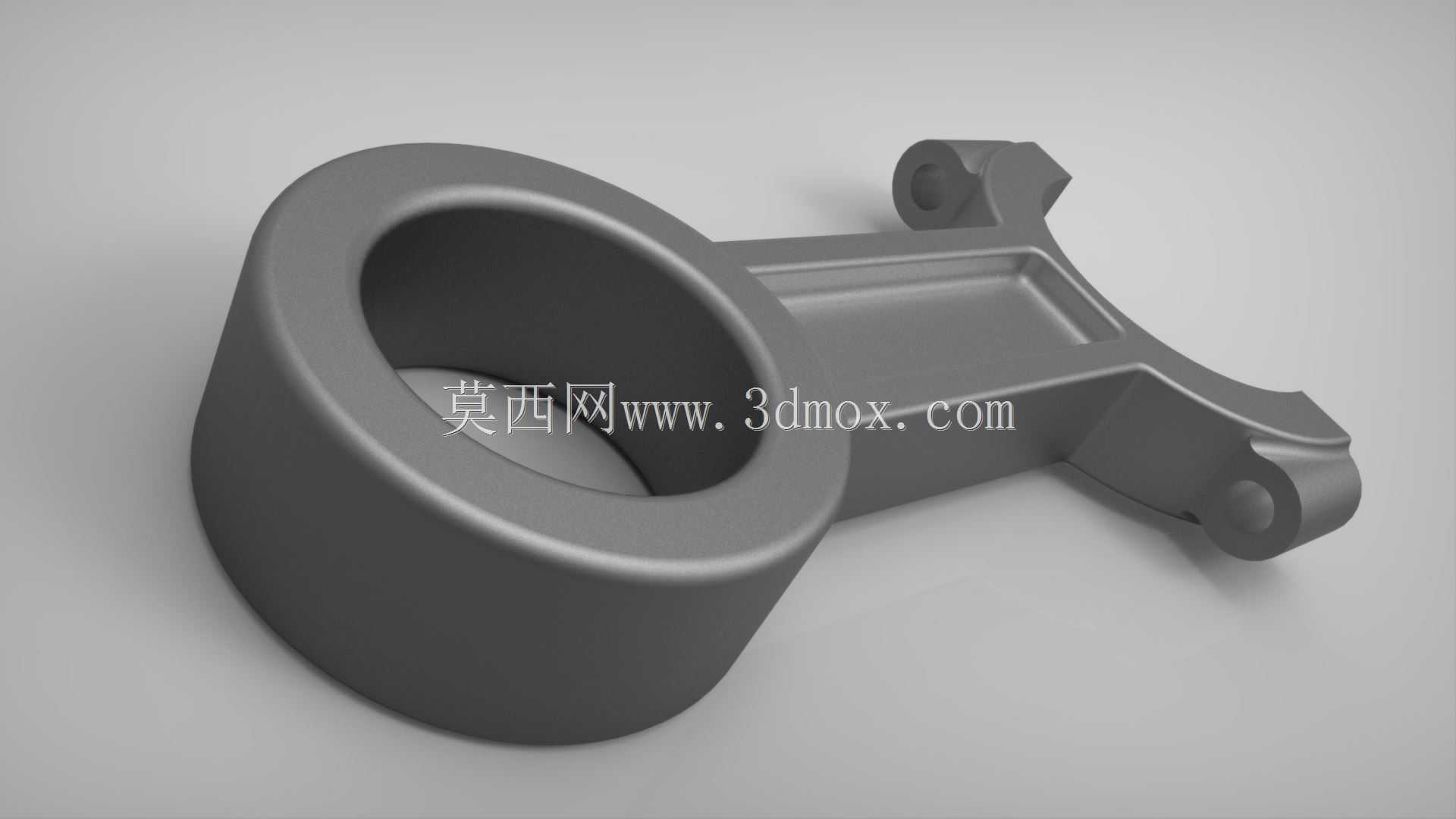

这套活塞连杆组件的建模,是针对小排量自然吸气汽油机的往复运动核心部件做的结构还原,日常在乘用车动力总成、小型通用汽油机这类场景里,活塞直接承接燃烧室爆燃产生的气体压力,通过活塞销把作用力传递给连杆,再驱动曲轴做旋转运动,把燃料燃烧的热能转化为可输出的旋转机械能,是内燃机里工作环境最严苛的运动部件之一。建模的时候先从活塞头部的结构入手,先确定活塞的公称直径,匹配对应缸径的安装边界,头部的环槽结构要对应气环、油环的安装尺寸,环槽的宽度、深度都要和常规活塞环的规格匹配,保证密封、刮油的功能可以实现,活塞顶部的凹坑造型是对应燃烧室的压缩比设计做的,要和缸盖燃烧室的造型匹配,避免出现气门干涉的问题。接下来处理活塞销座的部分,销座的位置要对应活塞的重心偏移设计,减少活塞换向时候的敲缸异响,销孔的同轴度公差在建模的时候要通过基准对齐来保证,后续出工程图的时候可以直接标注形位公差。连杆部分的建模先确定大小头的中心距,这个尺寸直接影响发动机的冲程参数,大头是对半分开的结构,用来和曲轴的连杆轴颈配合,轴瓦的安装位要预留对应的壁厚尺寸,小头的衬套安装孔要和活塞销的尺寸匹配,杆身采用工字形截面,在保证结构强度的前提下尽可能降低往复运动的质量,减少曲轴运转时候的惯性力。建模过程里先绘制各部分的二维草图,通过旋转特征做出活塞的基体,再用拉伸切除做出环槽、销孔的结构,连杆部分通过放样特征做出杆身的过渡结构,大小头的安装孔通过拉伸切除完成,最后把活塞销、卡环这些配套零件装配到位,检查各部件之间的配合间隙,保证活塞在缸套内的往复运动行程符合设计要求,连杆摆动的时候不会和缸体、活塞裙部出现运动干涉。整个组件的外形尺寸严格对应量产机型的安装边界,活塞裙部的型线做了微变径处理,模拟热态下的膨胀变形量,避免发动机热机之后活塞出现卡滞的问题,活塞环槽的位置距离活塞顶面的尺寸,要保证活塞在上止点的时候不会超出缸体的顶面,和缸垫的厚度匹配,不会出现碰撞气门或者顶缸的故障。
