手动螺旋顶升支撑工装结构设计

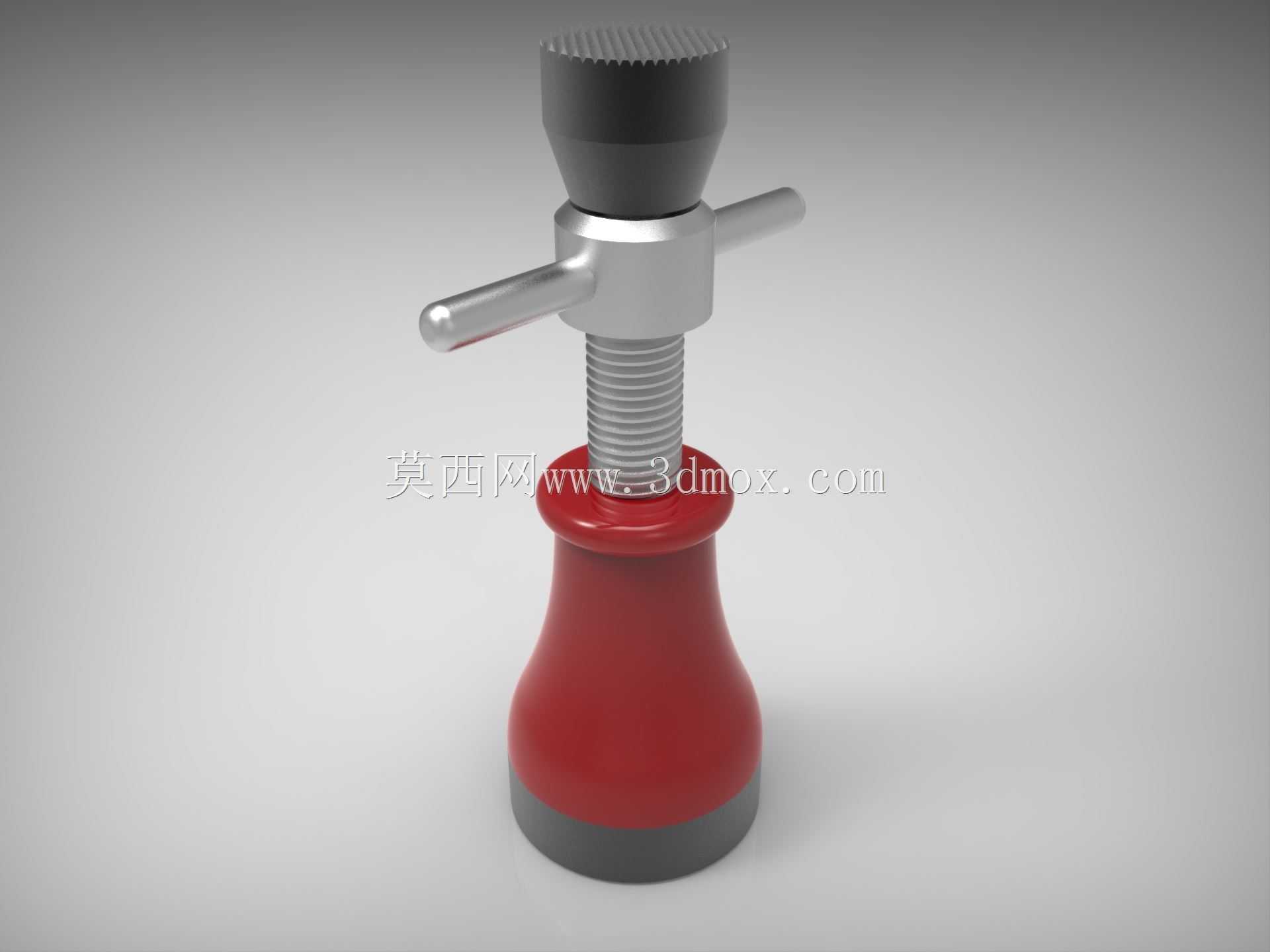

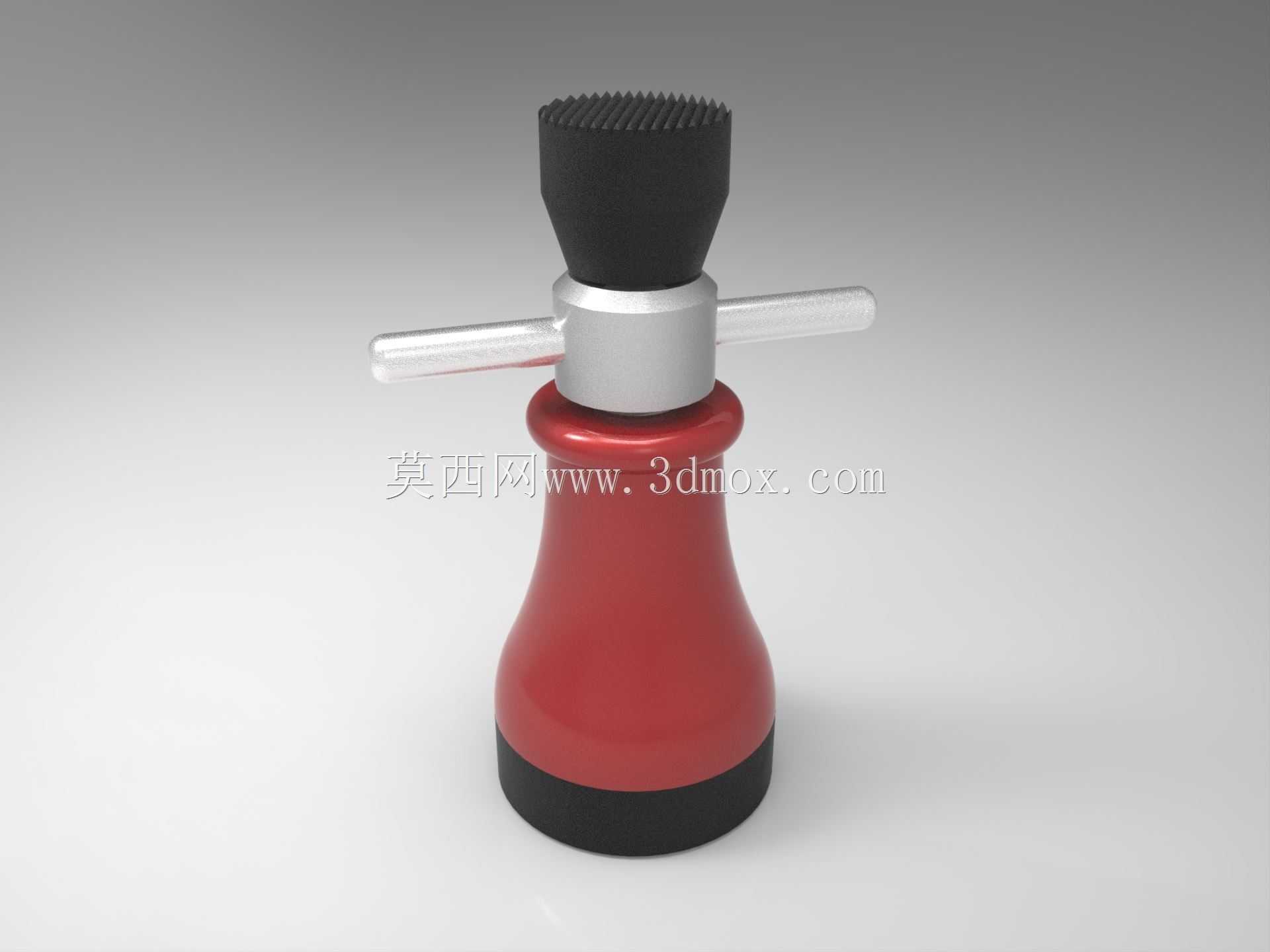

　　在机械装配、工装定位以及小型设备调平场景中，这类手动螺旋支撑件的使用频率远高于大型液压举升设备。它不需要外接动力源，完全依靠梯形螺纹的机械自锁特性维持支撑高度，操作人员只需转动横向杆即可完成高度微调，单支支撑的承载区间覆盖几十公斤到数吨级，具体数值由螺杆直径、螺纹牙型以及底座接触面积共同决定。从结构组成来看，整套零件可拆分为顶部承托头、传动螺杆、旋转横杆、中部锁紧环、锥形底座五个核心部分。顶部承托头采用滚花纹理设计，并非为了外观装饰，而是增加与被支撑工件底面的摩擦力，避免工件在水平调整过程中出现滑移；滚花下方的圆柱段与螺杆采用同轴装配，部分工况下会在承托头内部加装推力轴承，降低重载转动时的摩擦阻力，让高度调节更顺滑。

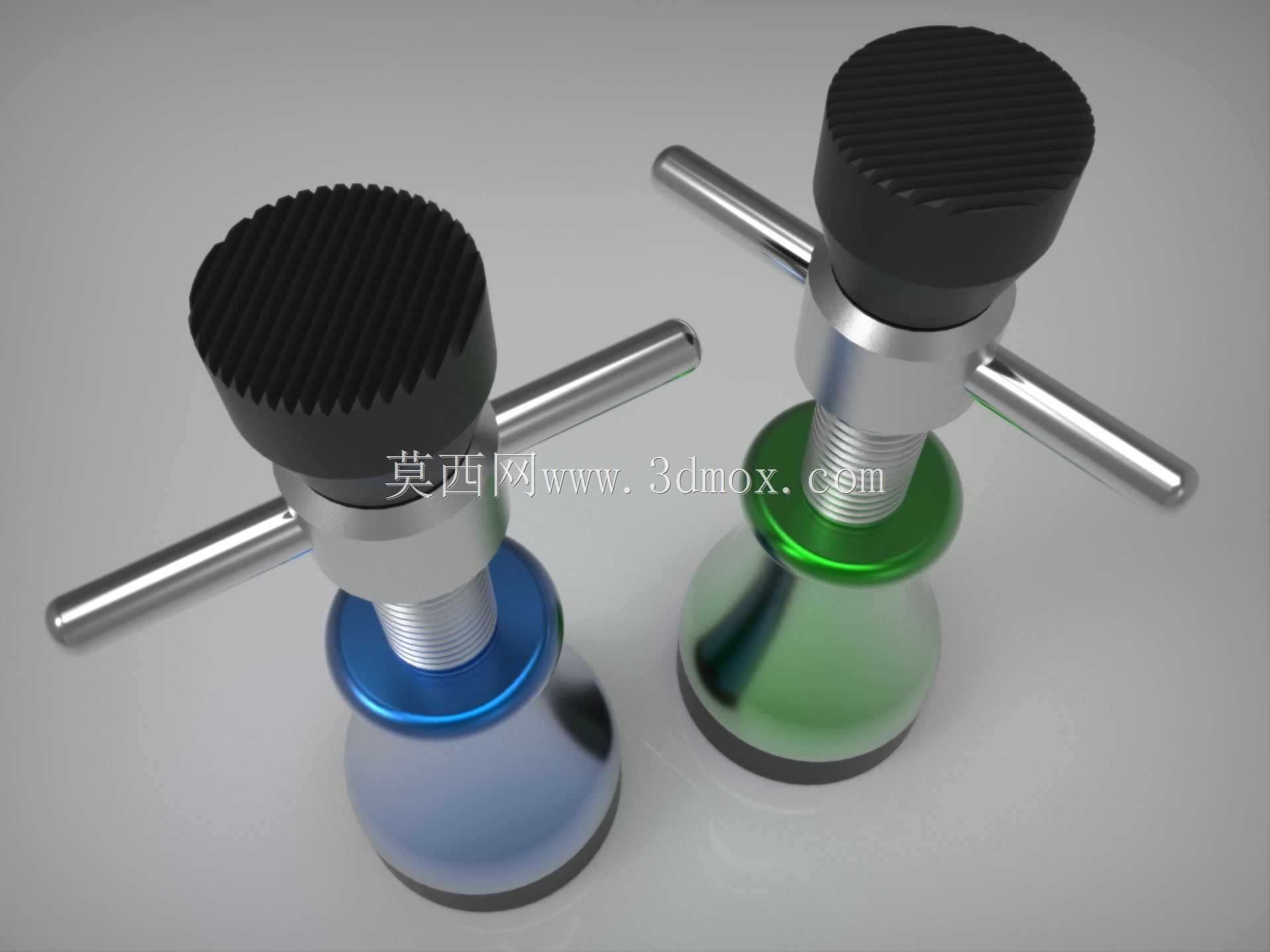

　　传动段普遍选用单头梯形螺纹，而非普通三角螺纹。三角螺纹的牙型角偏大，自锁性能不足，长期承重容易出现螺纹滑牙、高度自行回落的问题；梯形螺纹的牙根强度更高，传动效率适中，配合合适的螺纹升角可以在停止转动后立刻实现机械自锁，即便承受持续振动载荷，支撑高度也不会发生非预期变动。横向操作杆直接穿在螺杆上部的通孔内，属于典型的增力结构，操作人员在杆端施加较小的圆周力，就能通过力臂放大在螺纹副上产生极大的轴向顶推力，无需额外借助扳手类工具。中部的彩色环件本质是锁紧与限位结构，当支撑高度调整到位后，旋紧该环件可以消除螺纹副之间的轴向间隙，进一步抑制重载下的螺纹微动变形，同时也能阻挡加工碎屑、切削液直接进入螺纹啮合区域，延长传动件的使用寿命。

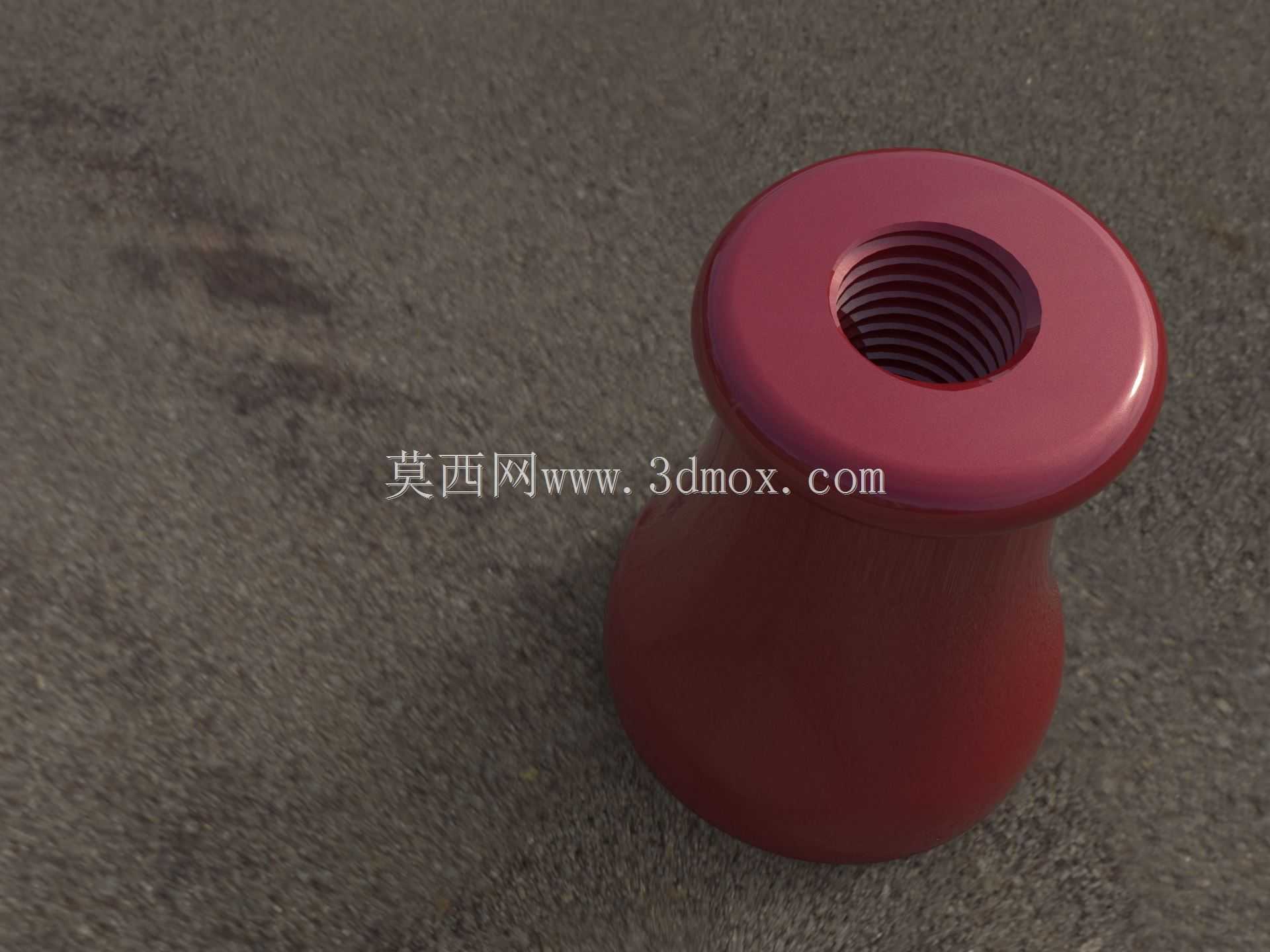

　　下方的锥形底座主要作用是扩大支撑接触面积，降低工件底面的局部压应力。如果直接用细螺杆端面接触工件，接触面积极小，很容易在金属工件表面压出凹痕，甚至压溃较薄的板材；锥形结构从螺杆向下逐渐扩径，将轴向载荷均匀分散到底部环形端面上，同时锥形自身的同轴导向特性，也能保证螺杆升降过程中不会出现偏摆。在实际产线布局中，这类支撑件常成组使用：四支为一组布置在大型焊接工装的四角，分别调节高度实现工装平台的整体水平；也会在机加工工序中作为辅助支撑，顶在薄壁工件的悬空部位，抵消切削力带来的工件振颤，提升加工表面质量。它的安装边界没有严格的定位要求，只需保证底座与支撑面完全贴合、顶部承托头与工件底面可靠接触即可，整体占用空间远小于剪式或液压式顶升装置，

　　特别适合工装内部狭窄空间的点位支撑。建模过程中需要重点管控几个配合尺寸：首先是螺杆与底座导向孔的间隙配合，间隙过大会导致升降卡滞，间隙过小则容易因加工误差出现同轴度偏差；其次是螺纹副的旋合长度，有效旋合长度不能小于螺杆公称直径的1.5倍，否则重载下螺纹牙的剪切应力会超出材料许用范围；另外横向操作杆的通孔位置要避开螺纹收尾段，防止应力集中导致螺杆从孔位处断裂。不同使用场景下可以对细节做适配调整：用于焊接工位时，整体材料可选45号钢并做发黑处理，抵御焊接飞溅的粘附；用于洁净车间装配时，可采用不锈钢材质并降低表面粗糙度，避免产生锈蚀污染；如果需要频繁快速调整，还可以将梯形螺纹替换为大导程锯齿形螺纹，牺牲部分自锁性能换取更快的升降速度，额外搭配中部锁环完成位置锁定。这类支撑结构的核心优势在于可靠性极高，没有密封件、液压油之类的易损损耗部件，正常使用条件下仅需定期在螺纹处涂抹润滑脂，维护成本几乎可以忽略，因此在各类非标工装设计中，它始终是小行程刚性支撑的首选方案。
