BMX小轮车四件式车把结构设计

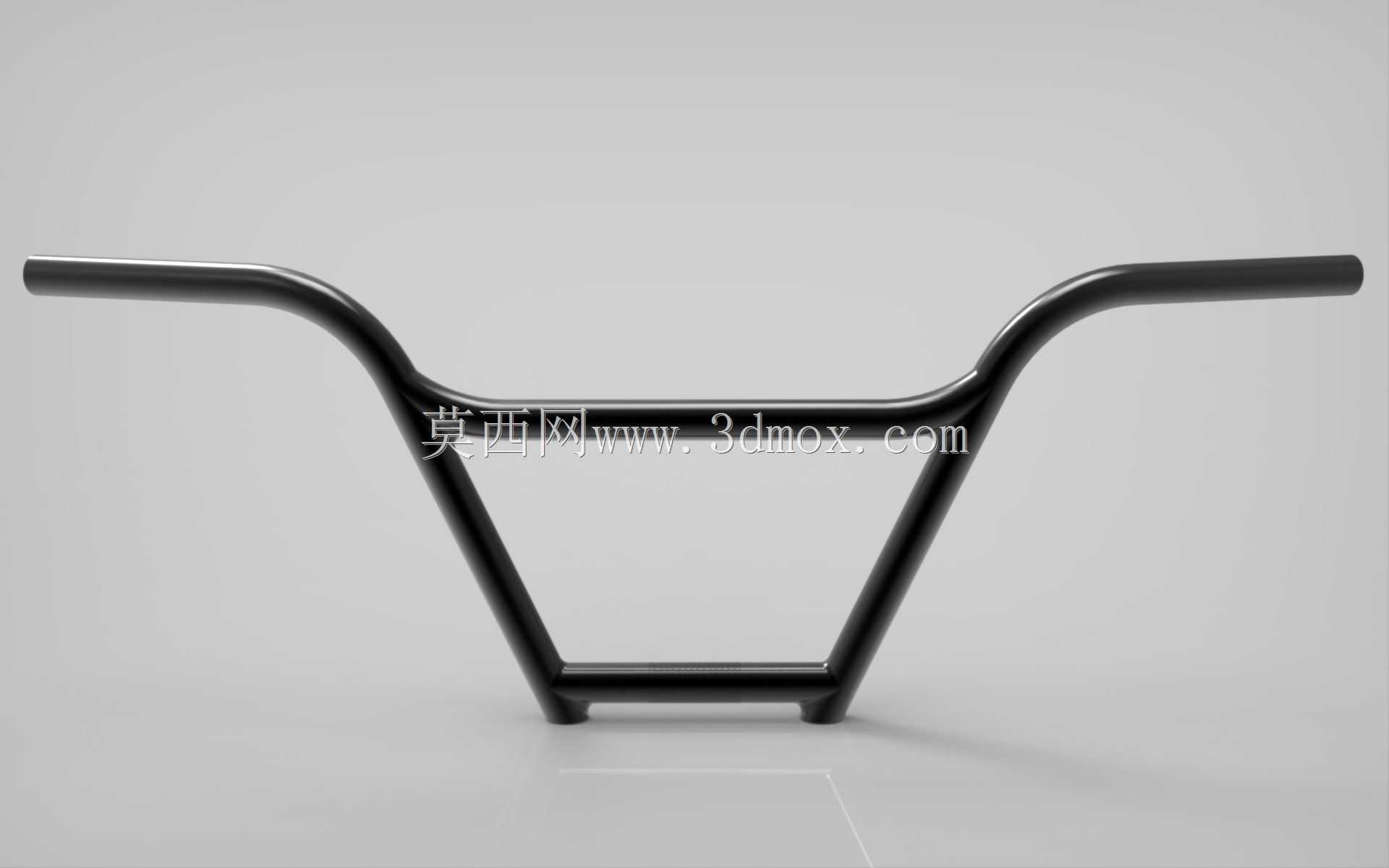

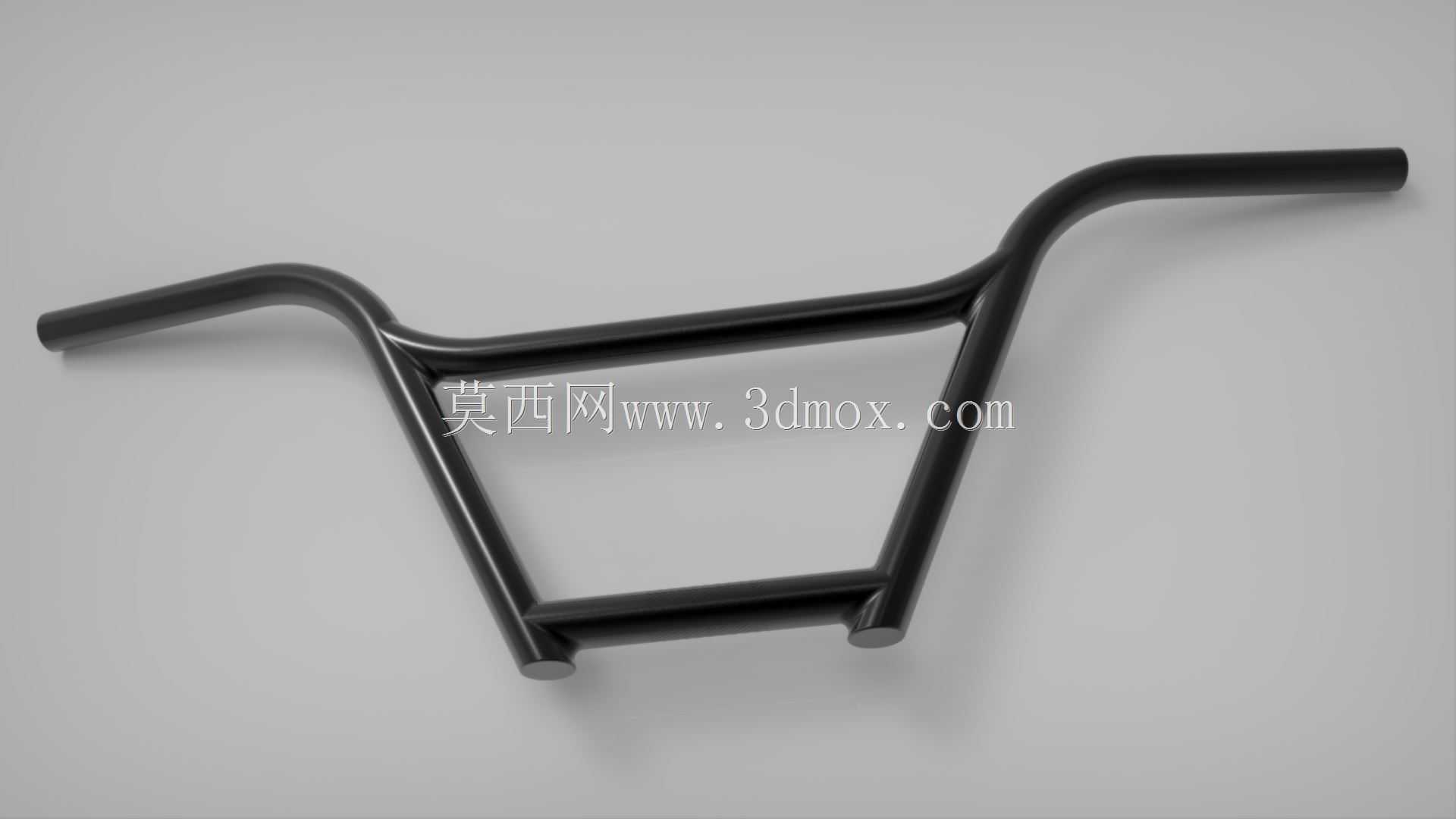

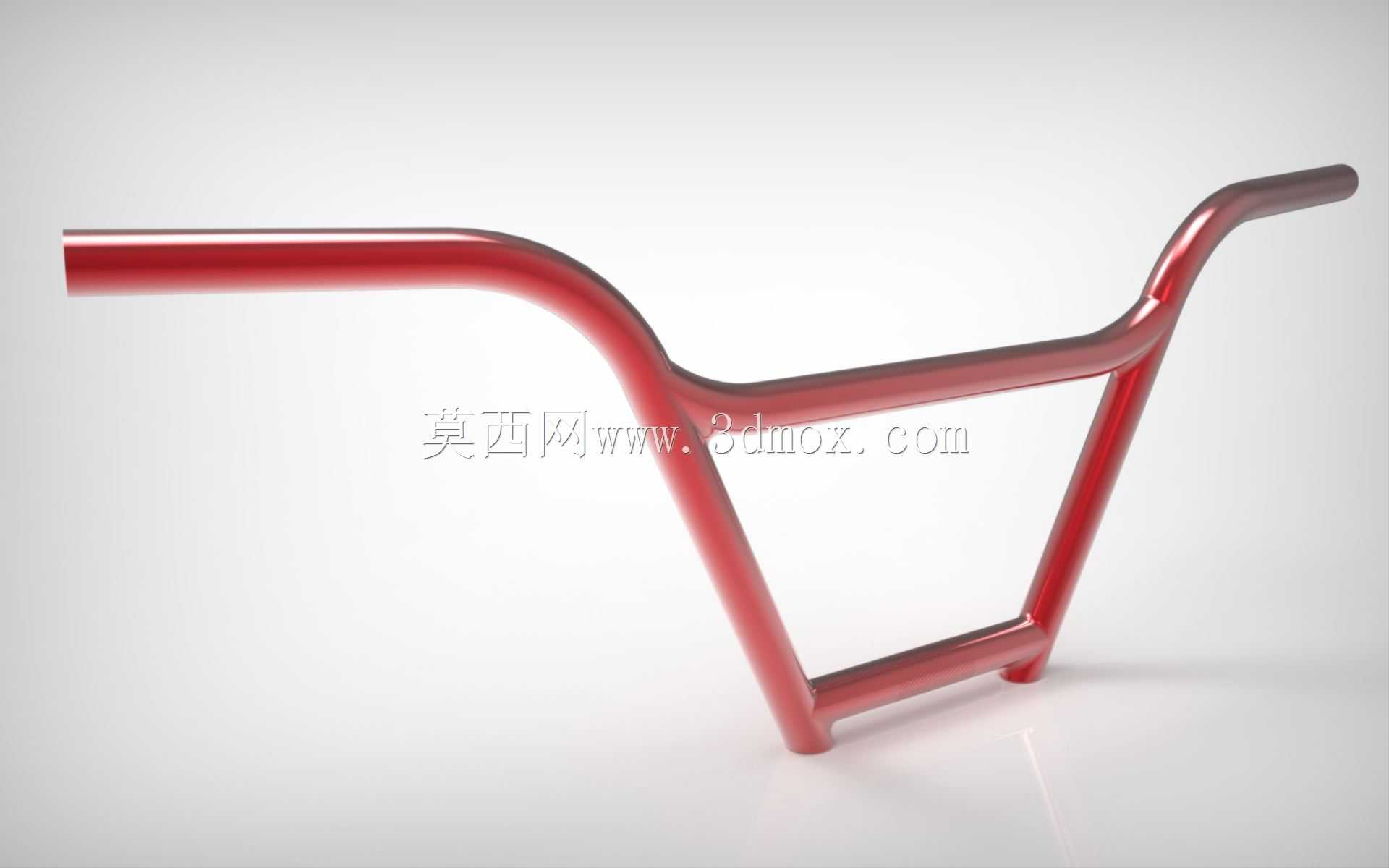

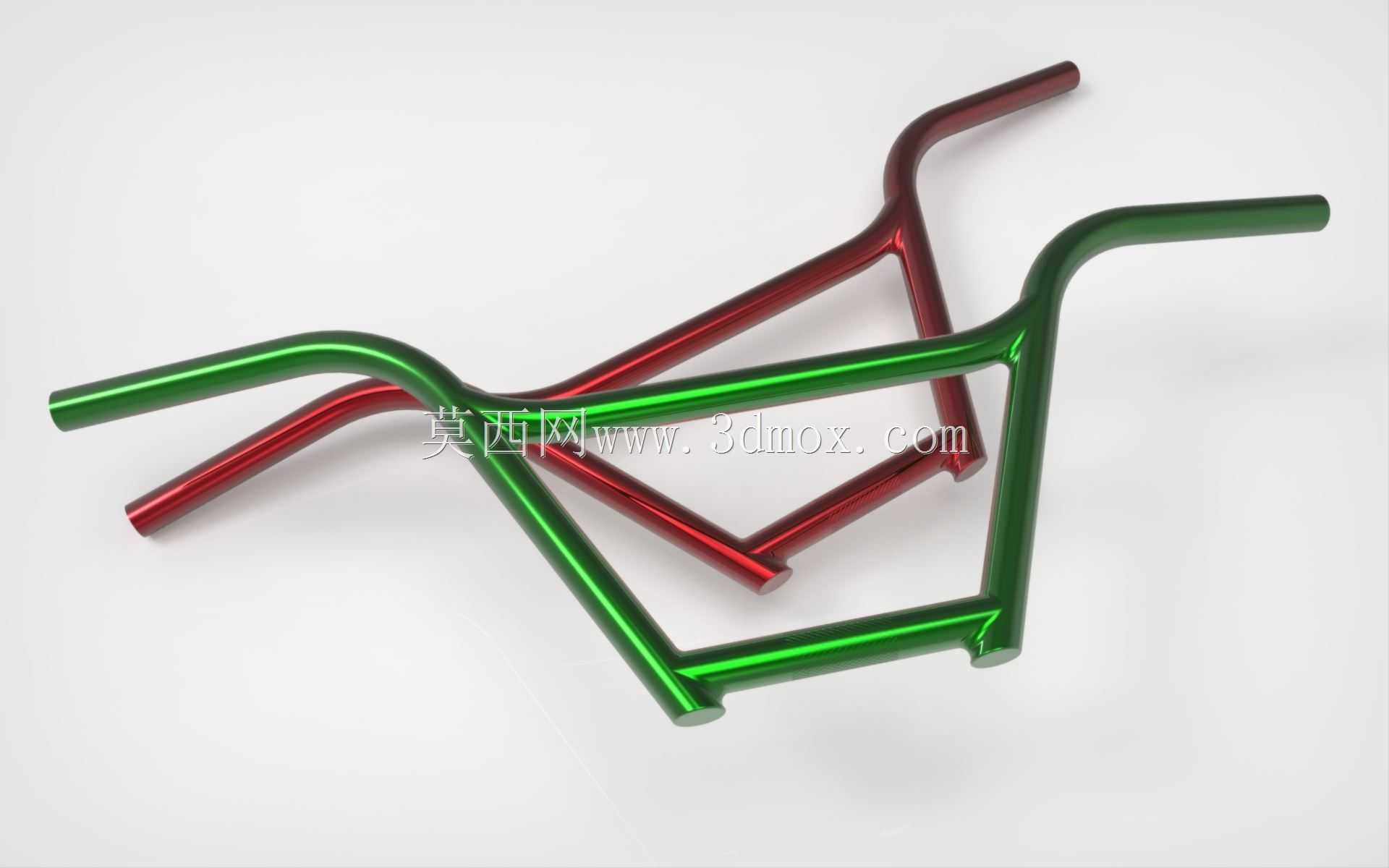

　　BMX车把是小轮车操控系统的核心受力件，其结构形态直接决定骑手的操控手感、动作施展空间以及整车在冲击载荷下的可靠性。这款四件式车把采用高跨接的U型主弯管加下部横向支撑管的构型，区别于普通一体式平把或公路车弯把，整体抬升量更大，横向握持跨度经过针对性收窄，能够满足街式、花台以及坡道腾跃动作中骑手快速转把、提拉车身以及重心快速转移的操控需求。从实际使用场景看，这类车把主要承受三类载荷：正常骑行时来自手部的持续支撑力，起跳落地时沿立管方向传递的瞬时冲击，以及做转把、杠上平衡动作时产生的侧向扭转与局部挤压。因此在建模阶段，管材的弯折半径、对接位置以及支撑管的布置都需要围绕力流走向展开。主横管向两端延伸后向上弯折形成握持段，

　　握持段保持近似水平的姿态，能够让骑手在站立骑行时手腕保持自然中立位，减少长时间控车带来的关节疲劳。两侧立管从握持段向下收拢，并在中部通过横向连接杆形成封闭的三角框架，这一结构并非单纯的造型装饰，而是用来抵消车把受侧向力时产生的开合变形，让左右两侧的受力能够通过下横管相互传递，避免立管根部因反复弯折出现应力集中。建模过程中需要重点控制弯管处的壁厚变化。金属管材在冷弯成型时，外侧管壁会受拉伸减薄，内侧则可能出现轻微起皱趋势，因此三维结构中需要预留合理的弯曲半径，既不能过小导致成型困难，也不能过大而削弱车把的紧凑外观与操控刚性。握持段的管径选择需要兼顾握把套的安装兼容性与抗扭能力，端部需保留足够的直线段长度，用于安装把套、

　　刹车手柄以及旋转接头等附件；中间与把立连接的区域则要保证圆柱面的直线度与同轴度，避免装配后出现夹持偏移。安装边界方面，车把中部夹持区需要与把立的夹槽尺寸匹配，夹持长度过短会导致锁紧面积不足，过长则会干涉把立与前叉碗组的装配空间。下横管的高度位置需要经过校核，确保在车把大幅度转动时不会与车架头管、刹车线管发生磕碰，同时也要给骑手的膝盖留出足够的通过空间，避免在做豚跃或倒车动作时出现触碰。从结构设计角度看，四件式构型将复杂的整体弯折拆分为多段管材焊接组合，降低了单件成型难度，也便于通过调整立管角度、抬升高度和后掠量来适配不同身高与动作习惯的骑手。后掠角度决定了手部自然外展的幅度，抬升量则影响骑手的上半身姿态：抬升越高，

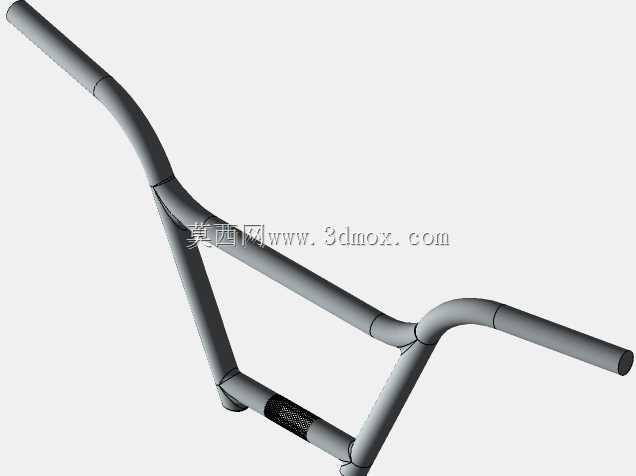

　　骑手重心越容易向后转移，适合完成后轮滑、下落差等动作；抬升偏低则更利于平花动作中的快速旋转。模型中各段管材的相贯线需要准确表达，焊接区域的过渡形态不仅影响外观，也关系到应力分布是否平顺。在工程出图或后续仿真时，可以直接基于该三维结构抽取中面，分析落地冲击下的最大变形位置，进而优化支撑管的连接角度。对于自行车配件设计人员而言，这类车把模型的价值不只在外观还原，更在于它清晰呈现了操控件几何参数与骑行功能之间的对应关系：握持宽度影响转向力矩，立管高度影响重心，下支撑结构影响整体刚性，而所有这些参数又必须共同服从于BMX运动中频繁冲击、快速转向和极限提拉的使用要求。
