轻量化镂空铝制自行车托轮结构设计

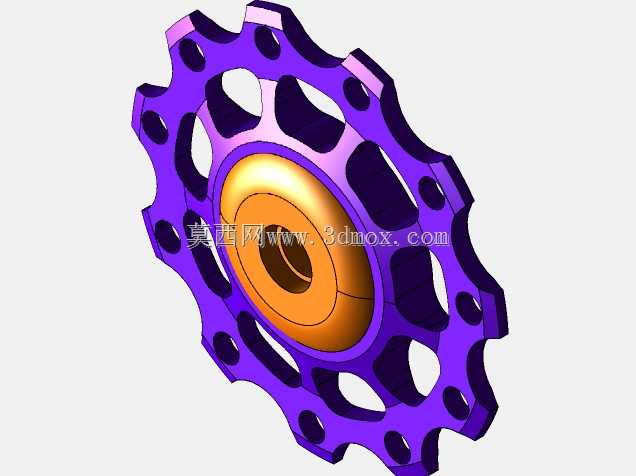

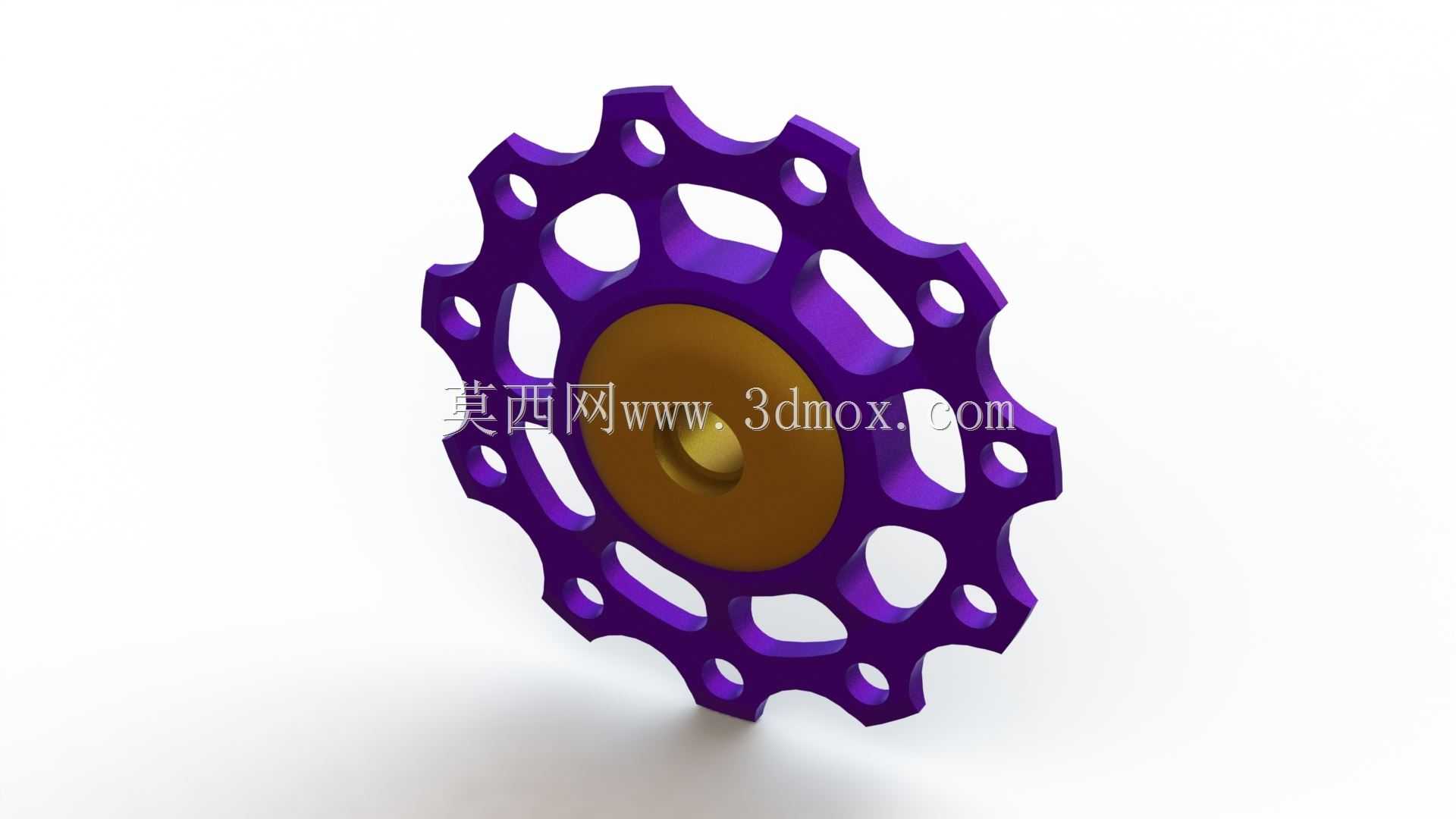

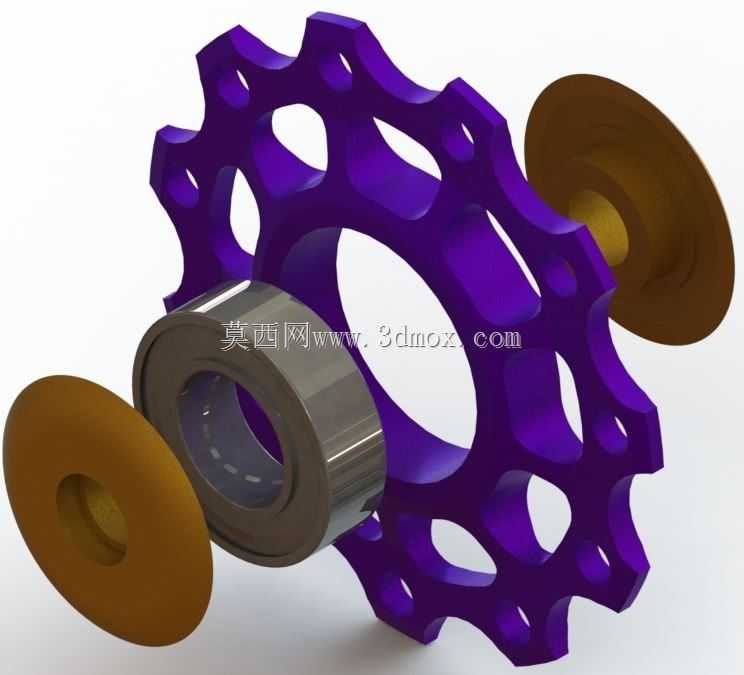

这款铝制托轮主要应用于民用通勤自行车、山地运动自行车的轮组传动辅助部位，也可适配部分折叠代步车的张紧轮安装位，核心作用是在链条传动路径中维持合适的张紧力，避免链条在颠簸骑行、变速切换过程中出现松脱、跳齿问题，同时承担传动过程中部分侧向载荷，抵消骑行时链条摆动带来的额外冲击力。从结构设计逻辑来看，主体轮盘采用多辐条镂空构型，并非单纯为了视觉效果，而是在保证轮体径向、侧向结构强度的前提下，尽可能削减非受力区域的材料余量，铝合金材质本身的密度优势配合镂空结构，能大幅降低轮体自身转动惯量，让传动响应更灵敏，骑行过程中不会因为托轮自重带来额外的动力损耗。轮体中心的安装位预留了标准轴承嵌合槽，配套的金属轴承内圈与安装轴配合，两侧的棕色密封端盖可以阻挡骑行过程中飞溅的泥水、沙尘进入轴承滚道，延长轴承的维护周期，端盖的外径略大于轴承外圈，安装后能形成轴向限位，避免轮体在高速转动过程中出现轴向窜动。设计过程中需要重点把控几个安装边界尺寸：首先是中心轴承位的同轴度公差，必须控制在0.02mm以内，否则轮体转动时会出现偏摆，加剧链条的非正常磨损；其次是轮齿的轮廓弧度，需要匹配常用自行车链条的节距，保证啮合过程中不会出现卡滞；轮体的整体厚度要适配对应车型的链条宽度，过宽会导致轮体与车架、链罩发生干涉，过窄则容易出现链条脱槽的问题。实际装车验证时，要保证托轮安装后与前后牙盘、飞轮处于同一平面，张紧力调节到链条上下浮动量在10-15mm区间即可，过紧会增大传动阻力，加速轴承和链条的磨损，过松则无法起到防跳齿的作用。镂空部位的过渡圆角全部做了R2以上的圆弧处理，避免应力集中导致轮体在承受冲击载荷时出现开裂，表面的硬质氧化处理层可以提升轮体的耐磨性能，长期与链条接触也不会出现过快的磨损失效。
