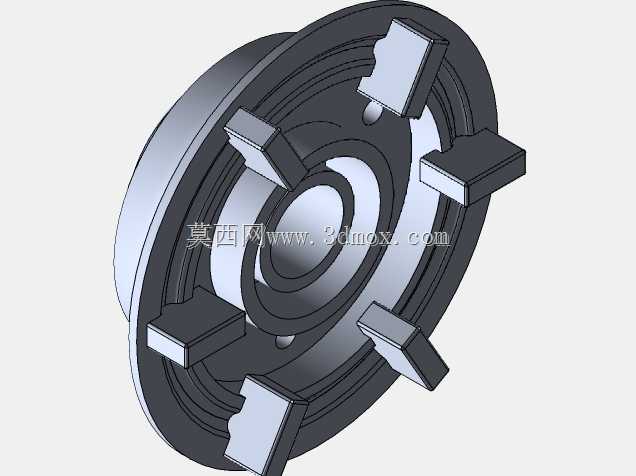

铃木GS1000摩托车链轮托架结构设计

链轮托架作为大排量摩托车传动系统的核心支撑构件，直接决定后链轮的运行稳定性与传动精度，在机车高速行驶、急加速、重载爬坡等工况下，需要承受链条传递的交变冲击载荷，同时抵消后轮跳动带来的位置偏移量，是保障传动系统平顺性、降低链条磨损速率的关键结构件。这款适配铃木GS1000车型的链轮托架，在设计阶段优先考虑了安装适配性与载荷承载需求，整体采用半精确测绘的逆向设计思路，针对原车安装点位的边界尺寸做了反复校核，确保托架与后摇臂、链轮轴、链条张紧机构的配合间隙符合装配公差要求，不会出现运动干涉问题。从结构功能来看，托架主体设置有链轮轴安装定位孔、摇臂连接固定位、链条导向限位结构三个核心功能区域，定位孔的同轴度公差控制在合理区间，避免链轮安装后出现偏摆，导致链条单侧磨损、传动异响甚至脱链的故障；连接固定位的孔位间距严格匹配原车后摇臂的安装点位，不需要对原车结构做任何改装即可直接装配，降低了配件替换的适配成本；导向限位结构则可以在链条高速运转过程中限制其横向窜动量，尤其在大扭矩输出工况下，能有效避免链条因受力形变产生的大幅跳动，提升传动系统的可靠性。外形尺寸方面，托架整体轮廓完全贴合GS1000后摇臂的安装空间，边缘做了圆弧过渡处理，既避免了尖锐棱角对周边管线、轮胎的剐蹭，也能减少应力集中点，提升构件的疲劳强度；安装边界的设计充分考虑了维修拆装的操作空间，固定螺栓的位置预留了足够的扳手操作余量，日常维护时不需要拆解周边过多附属部件即可完成托架的拆装更换。在实际应用场景中，这类链轮托架既可以作为原厂配件损坏后的替换备件，也能为改装爱好者、机车维修从业者提供结构参考，用于定制化改装件的设计开发；对于三维建模从业者而言，该模型的测绘建模逻辑也具备参考价值，逆向设计过程中针对非关键区域做了合理简化，既保证了核心安装尺寸的准确性，也控制了模型的整体数据量，兼顾了设计精度与使用便捷性。托架的结构刚度经过受力校核，能够承受GS1000大排量发动机输出的峰值扭矩，在频繁加减速的工况下不会出现形变断裂的问题，支撑面的平整度设计也能保证链轮安装后与前链轮保持在同一传动平面，最大化降低传动过程中的功率损耗，延长链条与链轮的整体使用寿命。
