手持便携化妆镜注塑模具结构设计

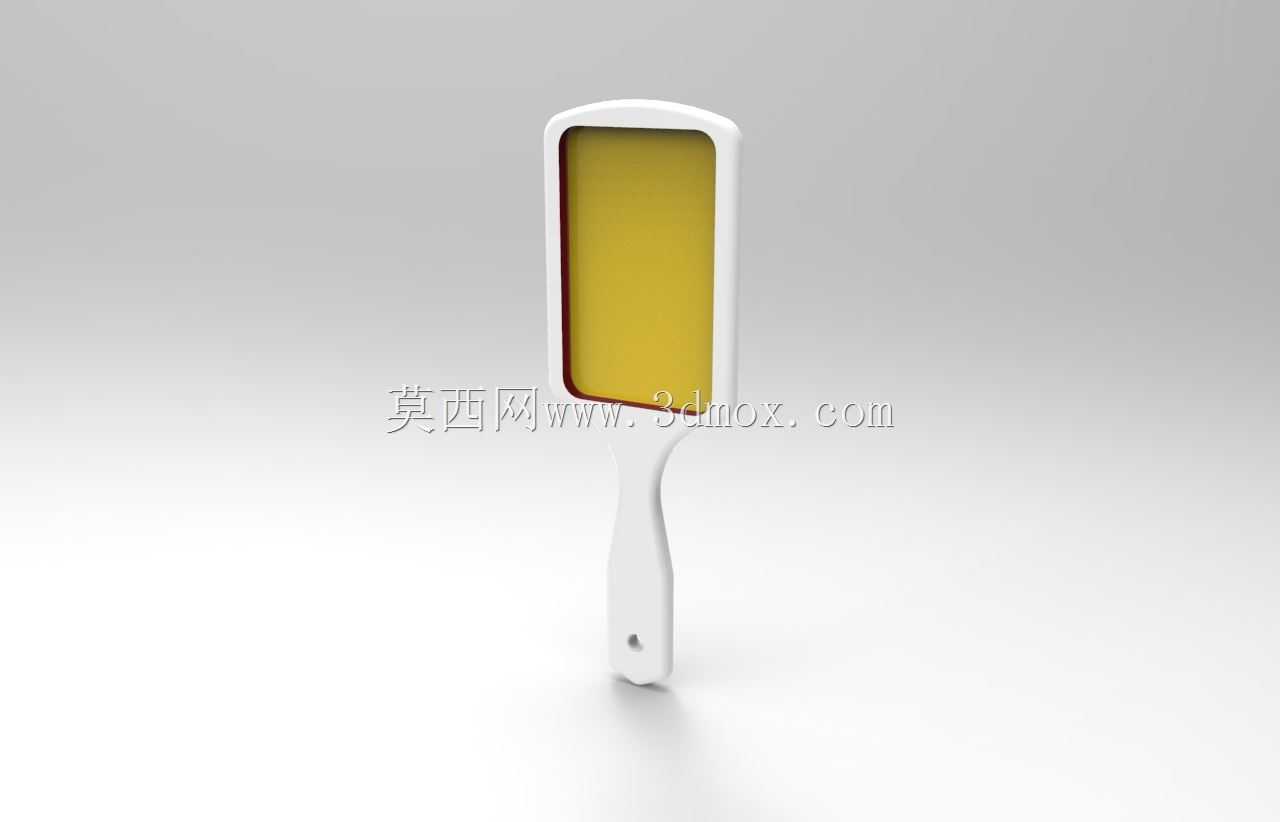

日常个人护理场景中，手持化妆镜是高频使用的小型日用品，这类产品的量产完全依赖成熟的注塑模具结构实现稳定批量化生产，本次设计的模具对应带一体式手柄的包边化妆镜壳体，适配日常化妆、外出补妆、美妆教学等多场景的使用需求。从产品实际使用逻辑出发，镜壳需要同时满足镜片固定、手持握持、边缘防磕碰三项核心功能，因此在模具分型阶段，就需要优先考虑镜圈包边的倒扣结构处理，镜身与手柄衔接处的曲面过渡不能出现分型夹线，避免日常握持时硌手，同时手柄末端的挂孔需要在模具上做抽芯结构，保证挂孔成型后无飞边，方便用户后续悬挂收纳。设计过程中，首先要确认镜片的安装公差，镜圈内侧的卡槽尺寸需要预留0.15mm的装配余量，既保证镜片卡入后不会松脱晃动，也不会因为过盈量太大导致镜片受压碎裂，镜壳的壁厚控制在1.8mm均匀壁厚，避免注塑过程中出现缩痕、翘曲问题，尤其是手柄与镜身连接的位置，要做圆角过渡的壁厚渐变，防止应力集中导致产品使用时断裂。模具的浇口位置选择在手柄末端的隐蔽位置，采用侧浇口进胶，这样进胶痕迹不会出现在镜身正面的外观面，后续去除浇口的工作量也更小，冷却水路围绕镜身的环形型腔布置，距离型腔壁的距离保持在15mm左右，保证整个镜壳冷却均匀，减少成型后的变形量，避免镜圈变形导致镜片无法装配。针对镜壳边缘的圆角包边结构，模具的型腔抛光需要达到镜面级别，保证注塑出来的镜壳外表面光滑无划痕，不需要额外做表面喷涂处理就能满足外观要求，手柄位置做细微的磨砂纹理蚀纹，增加握持时的摩擦力，防止手滑掉落。整个模具的安装尺寸适配常规160吨卧式注塑机的模架安装边界，锁模力计算充分考虑了镜身环形投影面积的注塑压力，避免生产过程中出现飞边问题，顶出结构采用顶杆+顶块组合的方式，在手柄位置和镜身背面非外观面布置顶杆，保证产品顶出时受力均匀，不会出现顶白、顶穿的缺陷，量产时可以实现全自动脱模，不需要人工额外修剪浇口和飞边，能有效提升生产效率，适配日用品行业大批量快速交付的生产需求。
