建筑通风系统风量调节阻尼装置

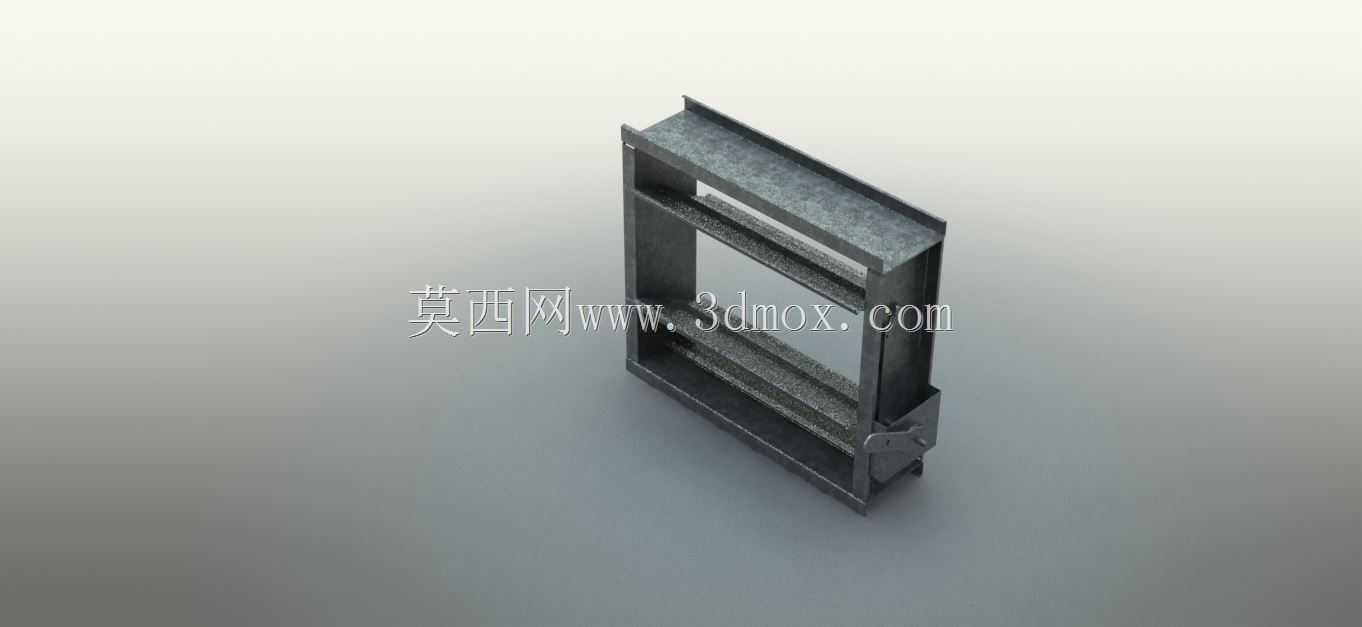

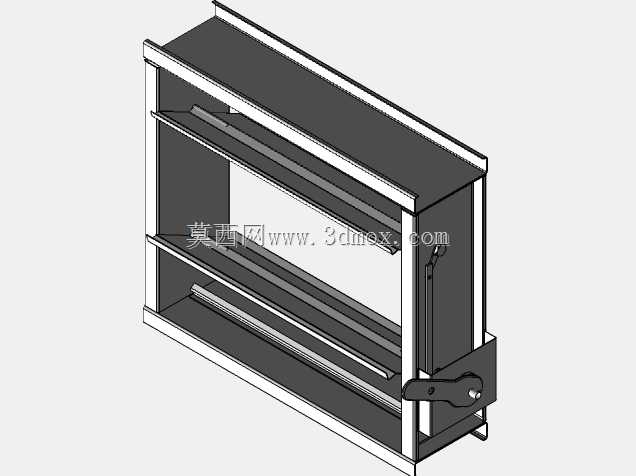

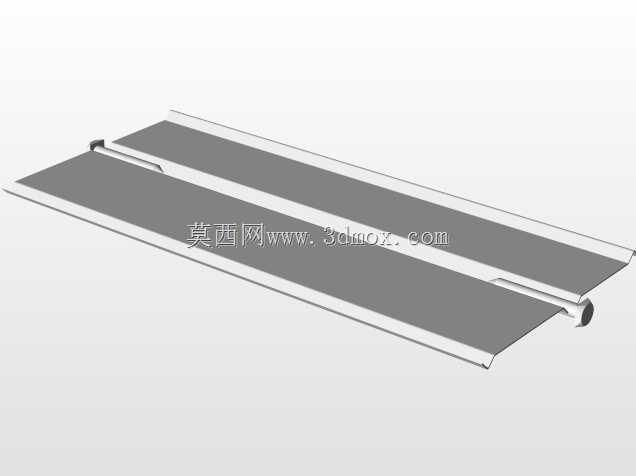

在民用与工业建筑的通风空调系统里，这类阻尼装置是风管支路里不可或缺的气流调控部件，主要承担着调节管段内空气流量、平衡各支路风阻、按需分配送排风风量的作用，常见于写字楼、商场、工业厂房的通风管网，以及净化车间、实验室的通风系统中，可根据不同区域的通风需求调整开度，避免出现局部风量过大或不足的问题，保障整个通风系统的运行效率与气流组织合理性。从结构设计来看，该装置采用框架式嵌套结构，外框采用与风管截面匹配的矩形型材制作，可直接对接同规格的矩形风管，安装时通过法兰边或插接方式与风管段固定，不需要额外做变径处理，能有效降低安装环节的加工成本与漏风风险。内部的活动叶片采用多叶对开式结构，叶片边缘做了密封压边处理，在完全关闭状态下可实现较高的密闭性，既能满足风量调节的线性需求，也可在系统检修时作为隔断阀使用，阻断对应管段的气流通路。设计过程中重点考量了叶片转动的阻尼特性，转轴部位设置了阻尼调节结构，调整到对应开度后可依靠阻尼力保持叶片位置，不会因为风管内的气流风压波动出现叶片自行偏移、开度变化的问题，不需要额外加装锁止机构，简化了现场调试的操作步骤，运维人员在风管调试阶段可直接手动拨动叶片调整到目标开度，后续运行过程中开度稳定性更强。外形尺寸方面，该装置的外框尺寸严格遵循常规通风风管的模数化设计标准，边框厚度控制在适配常规风管法兰的尺寸范围内，安装时不会突出风管外壁，不影响风管外的保温层施工，整体轴向长度较短，在风管安装空间局促的管井、吊顶内也能顺利布置，不需要额外预留过多的安装操作空间。叶片的转动行程经过精准校核，从全闭到全开的转动角度范围内，风量变化呈线性分布，调试人员可根据风管支管的风速测试值，精准调整到对应开度，让各支路的实际风量匹配设计值，避免出现远端风口风量不足、近端风口风量超标的常见通风系统问题。框架的边角位置采用满焊打磨处理，不存在尖锐的毛刺与焊接缝隙，安装过程中不会划伤施工人员，也能避免焊缝位置出现漏风的隐患，整体结构没有易损的电子元器件，纯机械结构的设计让装置的使用寿命与风管系统保持一致，后期几乎不需要额外的维护成本，适合在各类长期运行的通风系统中使用。
