电脑主板24针供电连接插座结构

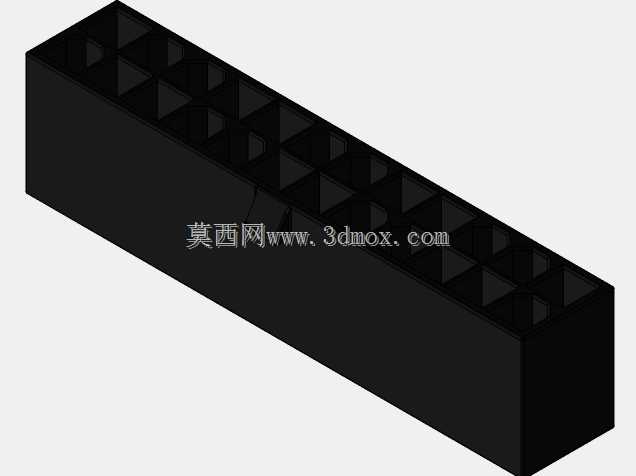

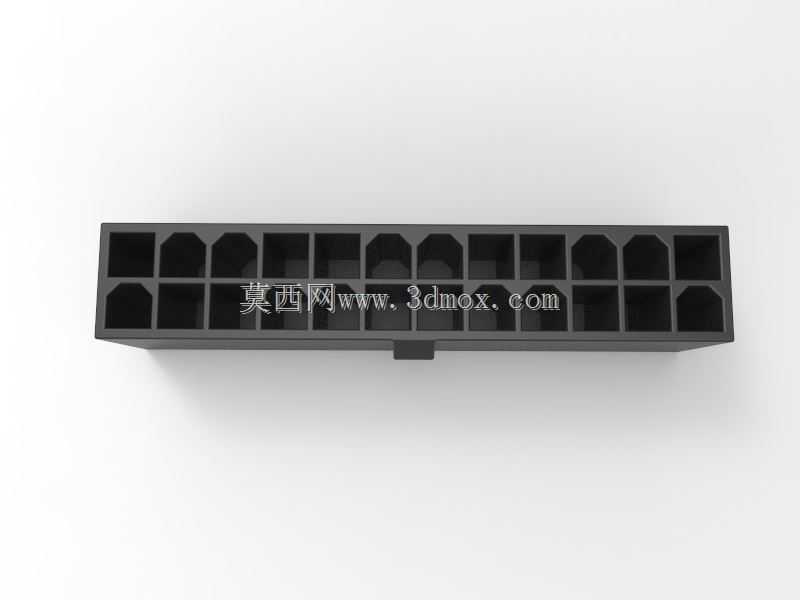

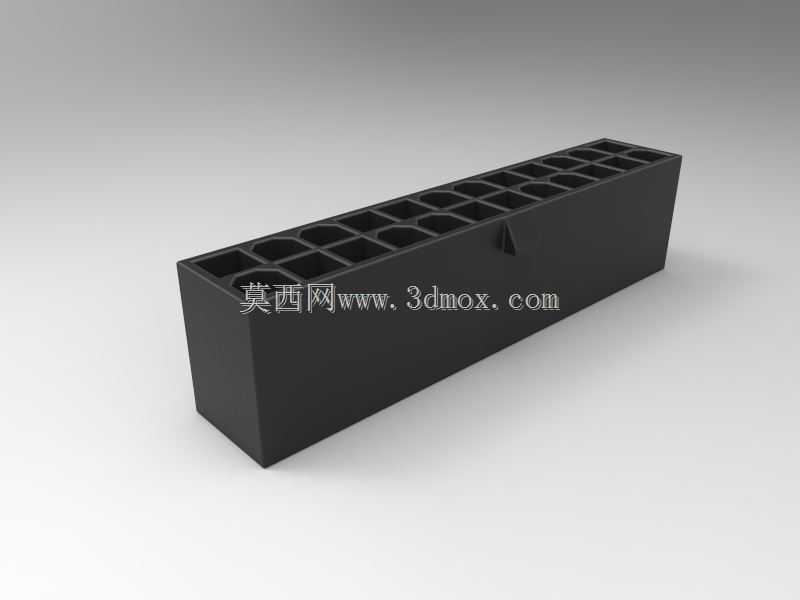

这类24针插座是台式计算机主板供电链路里的核心接插部件，主要承担ATX标准主供电回路的物理连接功能，在PC电源与主板之间建立稳定的多通路导电连接，覆盖主板核心供电、待机供电、信号检测等多组线路的对接需求，是台式机硬件组装、工控主板供电接线场景里的基础连接元件。从结构设计来看，整体采用长条形长方体塑壳主体，外壳选用绝缘阻燃工程塑料注塑成型，壳体内部分隔出24个独立的针位腔室，每一个腔室对应一路供电或信号引脚，腔室的分隔筋既可以固定插针的安装位置，避免插针偏移导致的接触不良，也能增加塑壳整体的结构强度，减少插拔过程中壳体开裂的风险。壳体一侧设计有三角形的防呆定位凸台，安装时可以和插头对应的凹槽匹配，从物理结构上杜绝反插、错插的可能，避免因接线错误导致的主板供电短路、元件烧毁问题。在安装边界上，这类插座通常采用直插焊接的方式固定在主板PCB边缘位置，塑壳底部预留了对应焊盘的插针伸出长度，焊接后塑壳底面与PCB板面保持贴合，不会出现悬空歪斜的情况；整体长度适配24针并排排布的针距要求，宽度方向不会占用主板上周边电容、电感元件的安装空间，高度方向控制在常规板卡接插件的标准范围内，不会和机箱侧板、CPU散热风扇产生安装干涉。设计过程中需要重点考量插拔力的平衡，每个针位的金属接触件采用弹性铜材冲压成型，接触端设计有抱紧结构，插头插针插入后可以保持足够的接触压力，降低接触电阻避免大电流供电时出现发热问题，同时整体插拔力控制在手动操作的合理区间，既不会因为太松导致使用中松脱断电，也不会因为太紧导致组装、维护时插拔困难。塑壳的边角都做了圆角过渡处理，没有尖锐的棱角，避免组装过程中划伤操作人员手部，也减少壳体边角受外力碰撞碎裂的概率。在实际应用中，除了常规台式机主板，这类同规格24针接插件也会被用到部分嵌入式工控板、小型服务器主板的供电连接场景，只要是采用ATX标准主供电方案的板卡，都可以使用该结构的插座完成供电对接，其稳定的结构设计可以满足设备长期运行中的接插可靠性要求，抵御日常使用中轻微震动、温度变化带来的连接松动问题。
