八腔点击钢笔笔身注塑模具结构设计

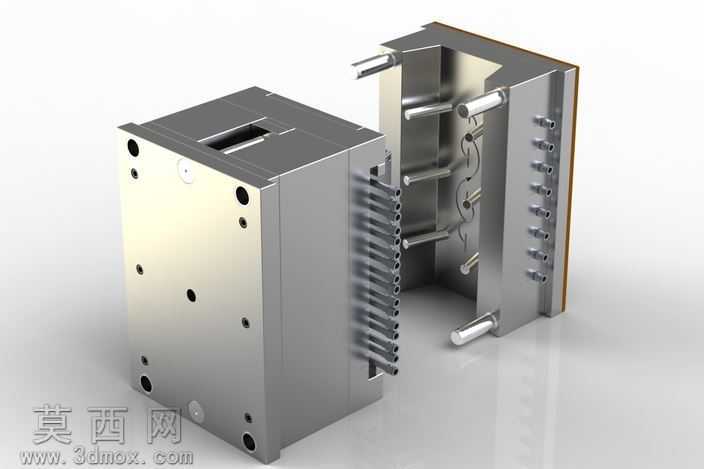

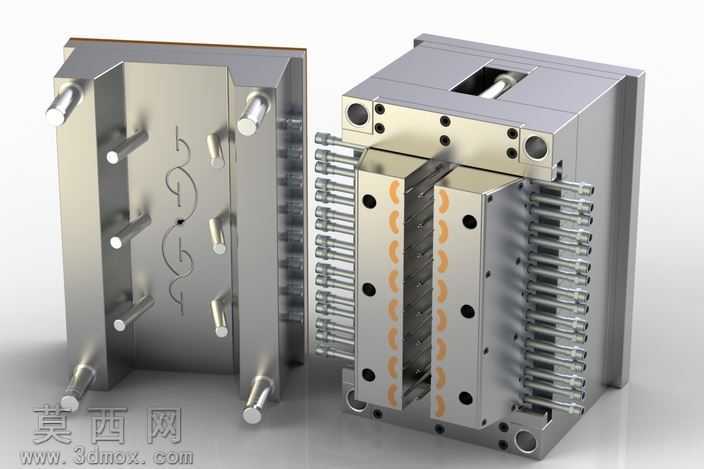

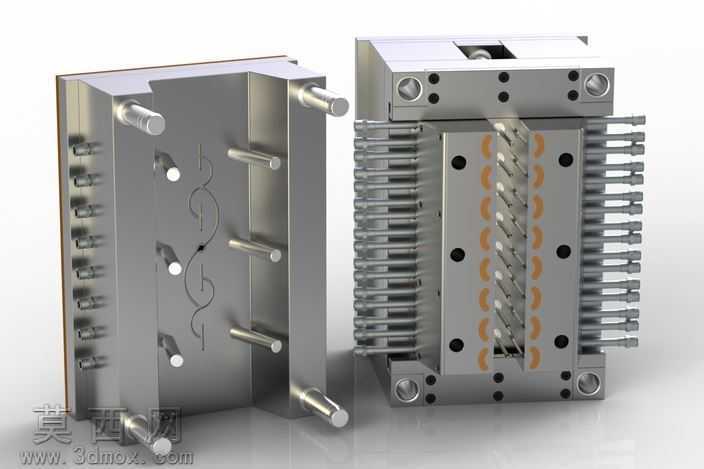

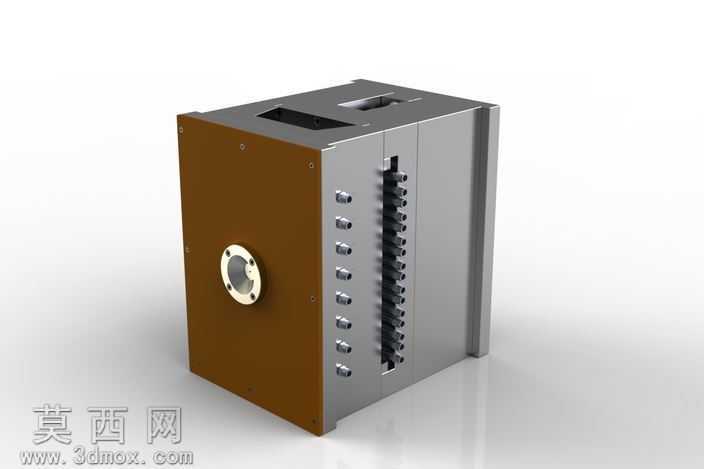

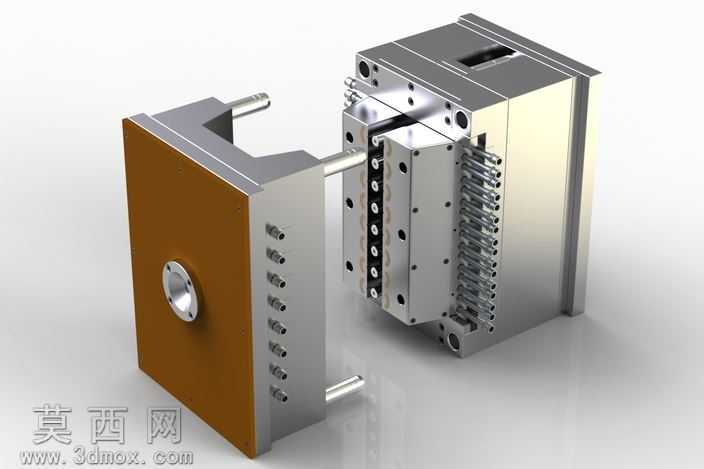

本作品为八腔点击钢笔笔身注射成型模具的三维设计成果，整体建模过程严格遵循注塑模具的设计规范与量产成型逻辑，完整还原了模具开合模状态下的全部结构细节。建模阶段首先针对点击钢笔笔身的细长薄壁类塑件特征进行分型面设计，结合笔身带弧度的流线型外观轮廓，将型腔布局设置为对称双排八腔结构，平衡了单模次产能与注塑填充的流道均衡性，避免多腔填充过程中出现缺胶、飞边等成型缺陷。模型完整构建了定模侧与动模侧的全部核心组件：定模部分包含型腔镶块、定位导柱、浇口套结构，型腔表面精准复刻了笔身的曲面造型与卡扣定位特征，保证成型后笔身的外观精度与装配适配性；动模部分包含多组独立的型芯镶件、顶出机构、冷却水路排布与复位杆结构，每一组型芯对应单个笔身的内孔成型特征，细长型芯的同轴度精度在建模中做了严格的公差预留，避免成型后笔身出现壁厚不均的问题。渲染阶段采用金属钢材材质模拟模具模架与镶件的金属质感，对导柱、紧固螺丝等标准件做了镀铬亮面的材质区分，冷却水路接口、顶杆端面等细节做了材质差异化处理，通过光影渲染清晰展现模具合模时的贴合精度与开模状态下的型芯、型腔对应关系。设计思路上充分考虑了钢笔笔身这类细长文具塑件的成型难点，针对薄壁件易变形的问题，在模具结构中设计了均匀环绕的冷却水路，缩短成型周期的同时控制塑件冷却收缩的变形量；顶出机构采用多顶杆均匀排布的方式，避免顶出过程中笔身出现顶白、变形问题；流道设计采用平衡式分流道布局，保证八个型腔的熔融塑料填充速率一致，确保每模次成型的八件笔身质量统一，整套模型完整呈现了笔类多腔注塑模具的典型结构逻辑，可作为同类文具注塑模具设计的结构参考。
