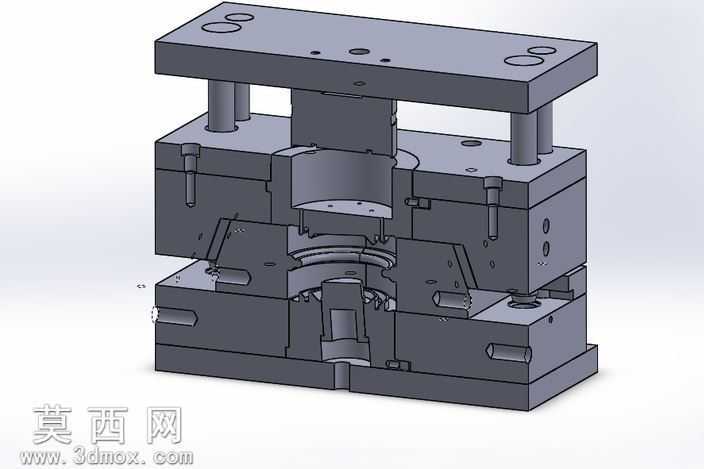

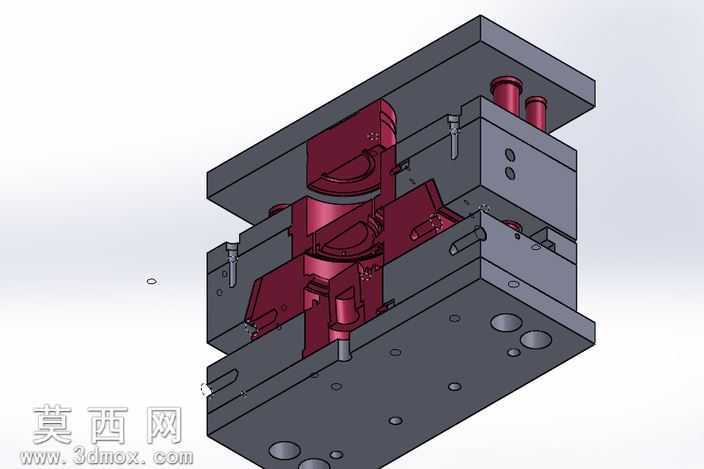

带侧向抽芯结构的注塑模具三维设计

本套注塑模具采用三维参数化建模方式完成整体设计，建模过程严格遵循注塑模具设计规范，从产品成型工艺分析入手，先完成模架的选型与搭建，再依次拆分设计各个功能模块，最终完成整套模具的装配与干涉检查。模型整体采用标准两板模基础结构，针对产品侧面存在的倒扣特征，专门设计了斜导柱驱动的侧向抽芯机构，开模过程中斜导柱带动侧滑块完成侧向分型，避免产品脱模时被侧成型结构拉伤，合模时通过锁紧块对侧滑块进行锁止，承受注塑过程中型腔内的熔融塑料压力，防止滑块移位产生飞边。模具的成型零部件分为定模型腔与动模型芯，型腔与型芯的分型面贴合紧密，封胶面经过合理设计，既保证封胶效果避免溢料，又能降低加工难度，成型区域的表面根据产品外观要求做了对应处理，保证注塑后产品的表面质量。模架部分选用标准模架组件，上下模座、导柱导套均采用标准件参数化建模，导柱导套配合精度满足模具开合模的导向要求，保证动定模合模时的对中精度，避免出现偏心错位导致的产品壁厚不均问题。浇注系统采用侧浇口进料形式，流道截面经过合理设计，保证熔融塑料能够平稳填充型腔，减少填充过程中的剪切热与压力损失，同时浇口位置选择在产品非外观面，方便后续浇口凝料的去除，不会影响产品外观质量。顶出机构采用顶杆顶出结构，顶杆位置均匀分布在产品的加强筋、侧壁等受力均匀的区域，保证顶出过程中产品受力平衡，不会出现顶白、顶变形等缺陷，顶杆的配合精度符合设计要求，既保证顶出动作顺畅，又不会出现漏料问题。冷却系统在动定模部分均设计了循环冷却水路，水路围绕成型区域均匀排布，保证模具温度均匀，缩短注塑成型周期，同时避免因模具温度不均导致的产品翘曲变形问题。整套模型在建模完成后经过了全局干涉检查，各个机构在开合模、抽芯、顶出的全行程中均无运动干涉，结构设计合理，可直接用于模具设计参考、教学演示以及后续的工程图输出加工。
