航模遥控器配套显示屏安装固定支架

这套安装结构主要服务于航模遥控操作场景，解决户外飞控作业时显示屏安装、信号接收、供电集成以及强光下屏幕可视性差的实际问题。整套结构适配FrSky Taranis X9D型号遥控器，直接安装在遥控器上部的扩展位，不需要对遥控器本体做破坏性改装，安装时对准遥控器上部的原有固定孔位即可完成锁紧，不会干涉遥控器摇杆、拨杆、旋钮的正常操作行程。

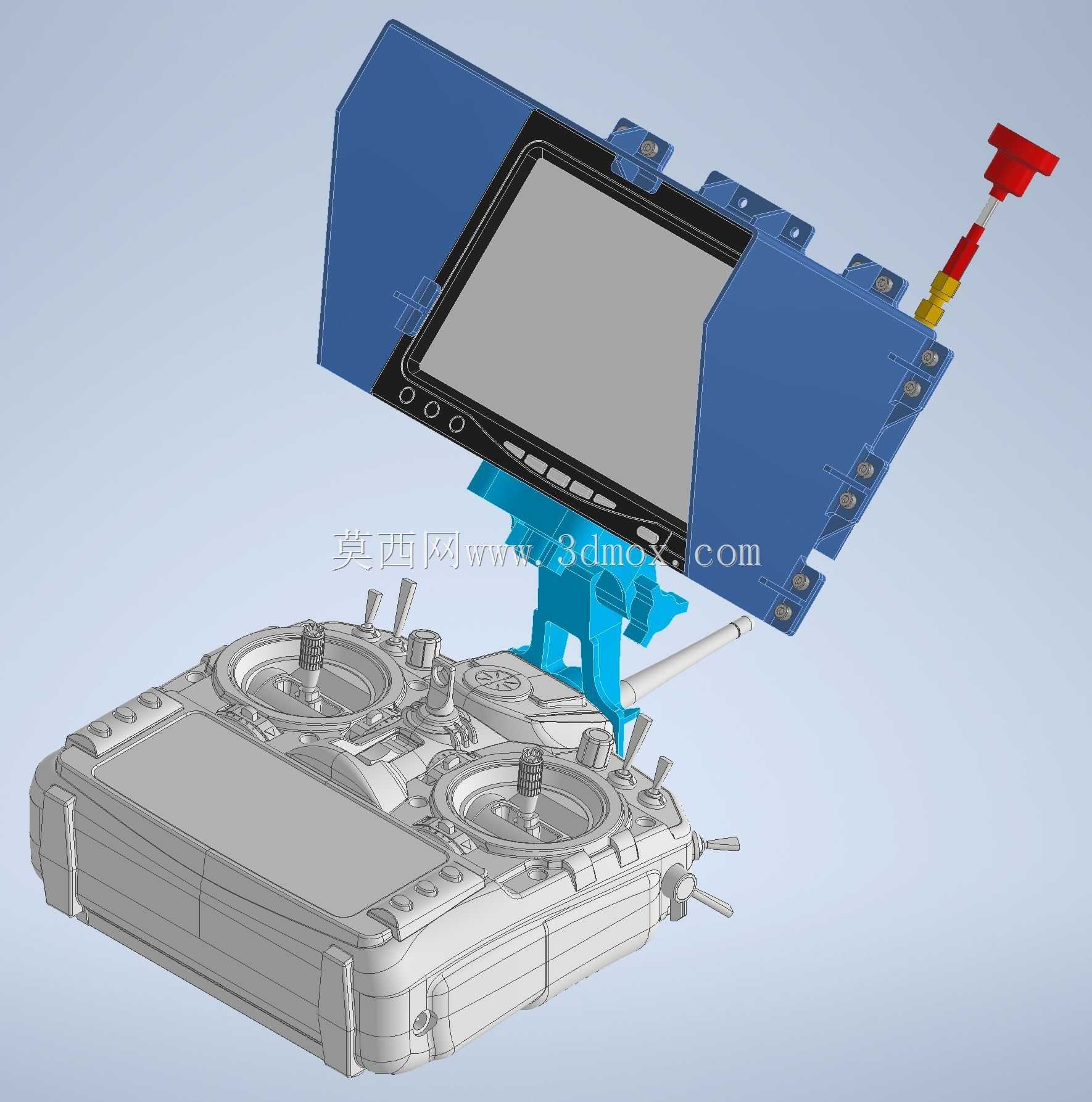

支架上部承载7英寸LCD显示屏，两侧集成一体式遮阳板结构，遮阳板采用侧围加高设计，能够遮挡从屏幕左右侧及上方入射的自然光，避免强光下屏幕反光导致的参数看不清问题，遮阳板与屏幕安装位采用一体化连接结构，不需要额外组装遮阳配件，减少户外作业的零散配件丢失风险。

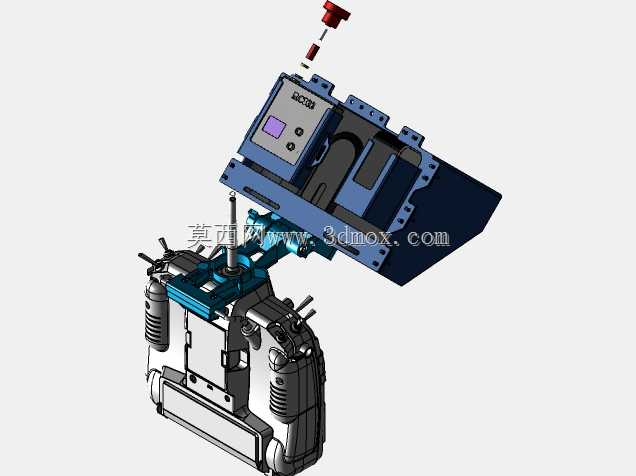

结构设计上预留了RC832 AV接收器的安装位，接收器固定在支架侧部，位置避开遥控器天线的信号遮挡区域，保证图传信号接收的稳定性，不会因为支架结构的金属或塑料遮挡导致信号衰减。同时在遮阳板的背面预留了4S LiPo电池的安装舱位，电池可以直接为显示屏和接收器独立供电，不需要占用遥控器本身的供电接口，也避免额外的供电线路缠绕影响摇杆操作，供电线路走支架内部的走线槽，所有线材不会外露勾挂。

安装边界方面，支架整体在遥控器上部的突出高度控制在合理范围，不会因为过高导致遥控器收纳时无法放入常规的遥控设备收纳包，支架底部的安装卡扣与遥控器上部的扩展槽完全匹配，安装后整体晃动量小于0.2mm，飞行操作时不会因为支架抖动导致屏幕画面晃动。屏幕安装位预留了屏幕按键的操作间隙，屏幕下方的功能按键完全外露，不需要拆卸支架即可完成屏幕的参数调整操作。支架的受力结构做了加强筋处理，在遥控器发生意外磕碰时，支架能够先吸收冲击力，保护屏幕和接收器不直接受撞击损坏，同时支架本身的壁厚做了优化，在保证结构强度的前提下尽可能控制整体重量，不会给遥控器增加过多额外负重，长时间手持操作不会产生明显的负重疲劳。
