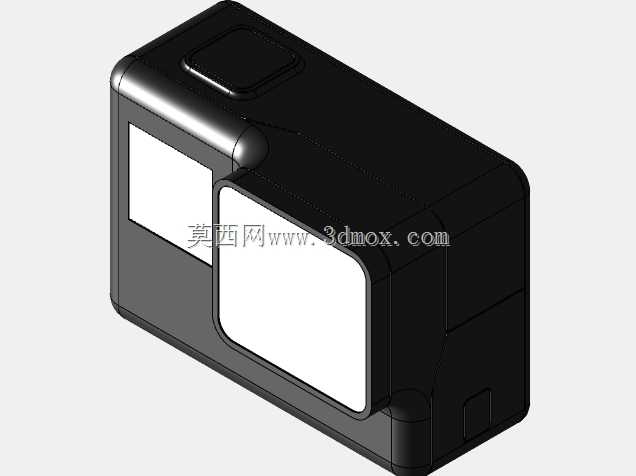

运动相机GoPro外观结构三维数模

　　这款运动相机的三维结构设计，首先围绕户外极限场景的使用需求展开，在做外观结构规划时，最先考虑的是户外复杂工况下的防护适配，整机外壳做了圆角过渡处理，所有棱边都做了R角倒钝，既避免磕碰时的应力集中，也能在安装配套防水壳时减少密封面的间隙偏差。从结构布局来看，正面主镜头区域做了凸起的边框防护，镜头安装位预留了标准滤镜螺纹接口的装配空间，镜头周边的密封槽设计适配硅胶密封圈，满足水下使用的防水密封要求，机身正面的小尺寸显示屏与背面的主显示屏，都在屏幕周边做了0.8mm的凸台防护，当相机正面或背面朝下放置时，屏幕不会直接接触接触面，避免屏幕刮花。

　　在功能结构的排布上，机身顶部的录制按键做了凸点纹理设计，即使佩戴防水手套也能准确触按，按键周边做了下沉式的密封结构，避免按键缝隙进水进灰；机身侧面的接口舱做了翻盖式密封设计，翻盖与机身之间通过卡扣压紧密封圈，在不外接配件时可以完全封闭接口，兼顾外接扩展与日常防护的需求。机身底部预留了标准的1/4英寸螺纹安装孔，这是摄影器材通用的安装接口，可以直接适配三脚架、自拍杆、头盔固定座、胸带固定架等各类外接配件，安装孔周边做了加厚的嵌件结构，避免频繁拆装配件时螺孔滑牙，安装孔的位置做了重心配平设计，安装在固定支架上时不会因为重心偏移产生晃动。

　　从外形尺寸的边界来看，整机的长宽高控制在适配多数通用防水壳、保护框的尺寸范围内，机身两侧的卡槽位置与第三方配件的卡扣位置完全匹配，不需要额外修改配件结构就能直接适配。机身内部的结构做了分区设计，电池仓、主板仓、镜头仓之间做了隔断筋，既可以增强外壳的结构强度，跌落时能分散冲击力，也能避免不同模块之间的电磁干扰，电池仓的卡扣设计做了防误触结构，必须先推开保险锁扣才能打开电池盖，避免运动过程中电池盖意外松脱导致电池掉落。

　　在实际应用场景中，这类运动相机常被用于户外运动记录、水下拍摄、车载行程记录、工业设备巡检记录等场景，所以结构设计上除了防护性能，也考虑了不同安装姿态下的适配性，机身的边角做了防滑纹理处理，手持拍摄时不容易滑落，机身外壳的材质选用耐冲击的工程塑料，在-10℃到40℃的环境温度下都能保持结构强度，不会因为低温变脆或者高温变形。做三维建模的时候，所有配合面的公差都按照塑料件的装配公差做了预留，密封槽的深度、宽度都匹配常用的线径硅胶密封圈，按键的按压行程控制在1.2mm，既保证按压的手感清晰，也不会因为行程过大导致密封失效。镜头安装位的同轴度公差控制在0.05mm以内，保证镜头安装后光轴与机身基准面垂直，避免拍摄画面出现倾斜。机身背面的显示屏安装位做了定位柱，屏幕装配时可以直接通过定位柱对准位置，减少装配时的调整工作量，屏幕与外壳之间预留了泡棉胶的粘贴空间，既可以固定屏幕，也能起到缓冲减震的作用，跌落时可以吸收部分冲击力，减少屏幕碎裂的风险。
