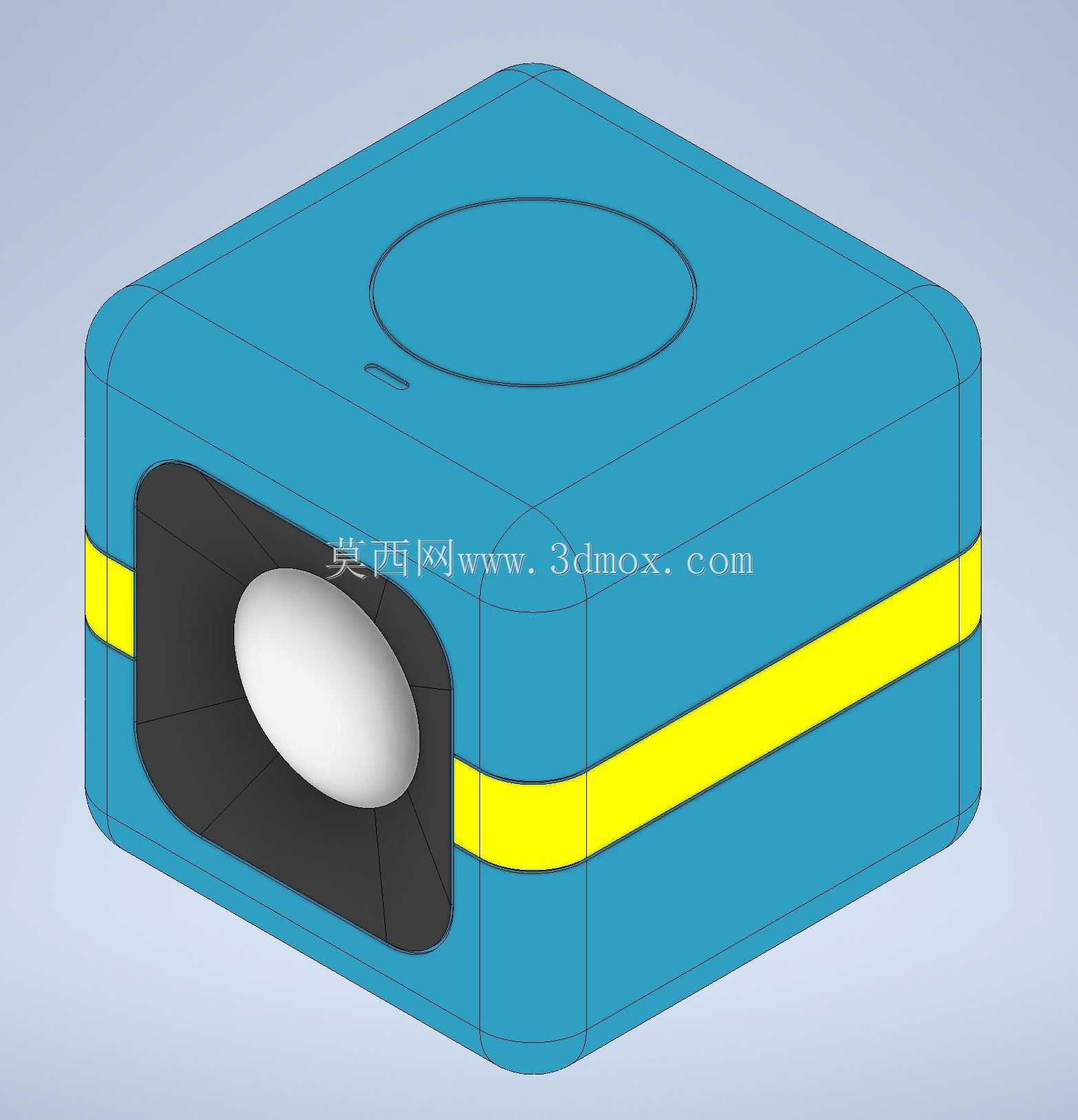

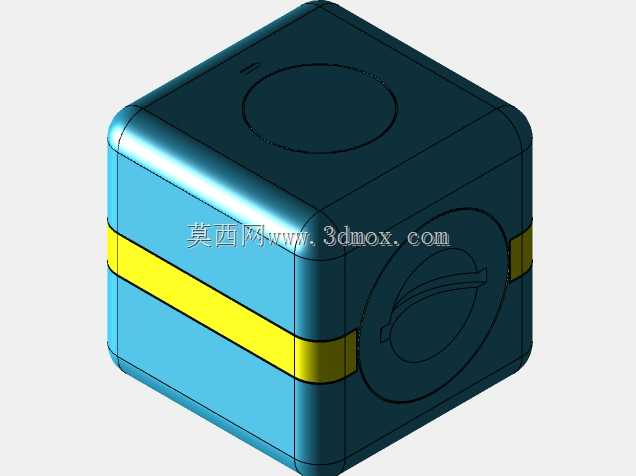

宝丽来立方体便携拍摄设备三维结构

　　这款立方体形态的便携拍摄设备，在结构设计上充分平衡了便携属性与拍摄功能的落地需求，从实际使用场景出发，整体采用圆角立方体的壳体方案，没有突出的外置结构，能够轻松放入衣物口袋、小型收纳包中，适配日常随身记录、户外随拍、桌面固定延时拍摄等多种使用场景，相比传统长条形或异形机身的便携相机，规整的立方体形态在放置时不需要额外搭配专用支架，依靠平整的底面就可以稳定放置在桌面、台面等水平面上，大幅降低了临时固定拍摄的门槛。

　　从功能布局来看，镜头模组被安置在立方体的一个侧面中心位置，镜头外围做了内凹的黑色遮光结构，一方面可以在拍摄时减少侧面杂光进入镜头造成的眩光问题，另一方面内凹结构能够对镜头镜片形成物理防护，避免日常携带时镜片直接与口袋内的钥匙、卡片等硬物接触产生划痕。镜头周边的黑色区域做了八边形的切边造型，既可以在装配时作为定位基准，也能在视觉上弱化立方体的生硬棱角，让设备整体更具设计感。机身环绕中部的黄色装饰条并非单纯的外观装饰件，在结构设计上这条装饰条对应上下壳体的拼合接缝位置，通过装饰条覆盖拼缝，既可以提升外观的整体性，也能在拼缝处形成一道物理挡边，阻挡日常使用时的灰尘、泼溅液体从壳体接缝处进入设备内部，提升设备的环境适应能力。

　　机身顶面设置了圆形的操作按键区域，按键做了微凸的弧面处理，按键旁预留了细小的指示灯开孔位置，用户在盲操作时可以通过触感快速定位按键位置，不需要目视确认就能完成拍摄触发、模式切换等操作，适配单手手持操作的使用习惯。壳体的所有边角都做了大半径的圆角过渡处理，一方面是避免尖锐边角在携带时刮蹭衣物或者划伤用户，另一方面圆角结构能够提升壳体的抗摔性能，当设备意外从桌面等高度跌落时，圆角结构可以分散冲击能量，降低壳体开裂、内部元器件移位的风险。

　　在内部结构的排布逻辑上，立方体的规整内腔为元器件布局提供了很高的自由度，镜头模组沿拍摄方向水平安置在靠近镜头端面的位置，后方依次排布图像传感器、图像处理电路板，电池模块安置在腔体的后半部分空间，整体配重靠近设备中心位置，手持拍摄时不会出现头重脚轻的问题，长时间单手持握也不容易产生疲劳感。壳体的壁厚设计兼顾了结构强度与轻量化需求，采用薄壁加内侧加强筋的结构方案，在保证壳体抗挤压、抗形变能力的同时，尽可能控制整机重量，提升随身携带的舒适度。

　　从安装边界来看，设备的立方体边长控制在便携设备的黄金尺寸区间，底面可以搭配通用的小型快装板，适配常规的桌面三脚架、手持稳定器等外接配件，不需要定制专用的转接结构，用户可以根据自身的拍摄需求灵活扩展外接配件。镜头端面的内凹深度经过精确计算，在安装常规的超薄保护滤镜时，滤镜边缘不会突出机身端面，依然可以保持机身放置的稳定性，不会出现镜头端面接触放置平面的问题。设备的所有外部接口都预留了隐藏式的盖板位置，日常使用时盖板闭合可以保持外观的整体性，同时避免接口进灰，需要传输数据、充电时翻开盖板即可操作，不会影响设备的正常放置。

　　在细节设计上，壳体表面采用了细磨砂的表面处理工艺，既可以提升手持时的摩擦力，减少手持滑落的风险，也不容易残留指纹和使用划痕，长期使用依然能保持较好的外观状态。中部的黄色装饰条采用与壳体不同的表面质感，形成视觉上的层次区分，让规整的立方体造型不会显得过于单调。镜头内部的镜片组做了同轴度的装配基准设计，保证光轴与壳体端面的垂直度，避免出现拍摄画面倾斜的问题，成像区域的中心与镜头端面的中心完全重合，用户在取景构图时可以通过机身的边线快速判断画面的水平与垂直基准，提升拍摄构图的效率。
