BAJA SAE越野巴哈赛车结构设计

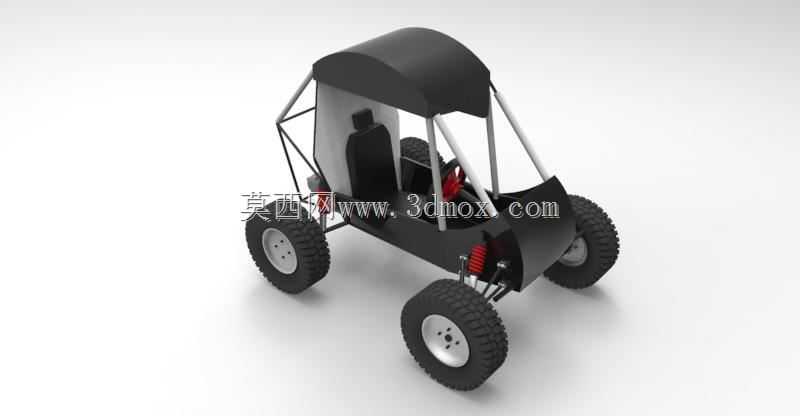

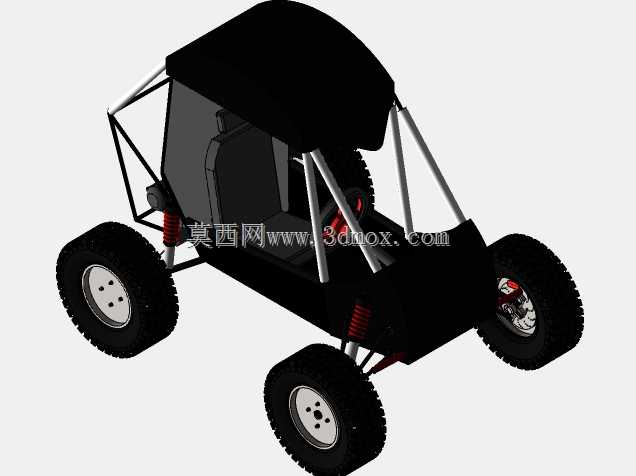

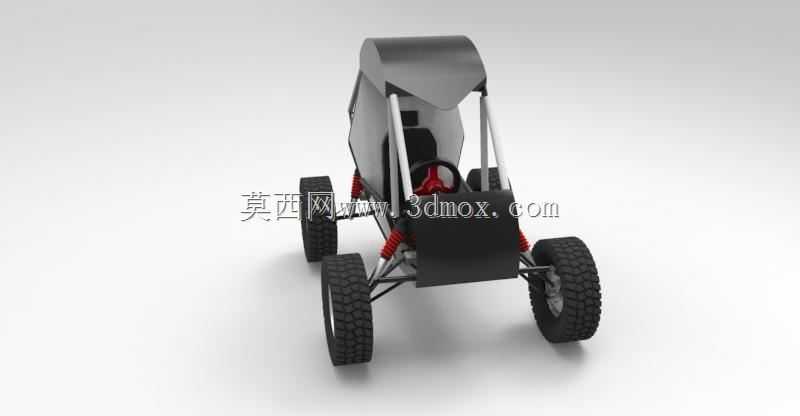

这款BAJA SAE越野赛车的三维结构，完全围绕非铺装路面的高强度越野场景搭建，核心用途是满足小型越野赛事、户外复杂地形穿越的行驶需求，也可作为高校巴哈车队参赛方案的结构参考。设计之初就把非铺装路面的冲击耐受能力放在首位，车架采用空间钢管桁架式结构，主防滚环采用闭合环形设计，侧边防撞杆与前部吸能结构直接和主车架焊接为一体，既保证了乘员舱的结构完整性，也能在正面碰撞、侧翻时通过管材的塑性变形吸收冲击能量，避免乘员舱出现侵入性变形。行走系统匹配大颗粒块状花纹的越野轮胎，胎壁厚度远大于普通民用车辆轮胎，搭配长行程螺旋弹簧与双向作用筒式减震器，减震器安装点经过多轮受力校核，上下摆臂的铰接点位置经过反复调整，保证车轮在上下跳动过程中轮距、前束的变化量控制在合理区间，避免越野行驶时出现轮胎异常磨损、转向回正力异常波动的问题。车身覆盖件采用轻量化的薄壁结构，仅覆盖车架前部、乘员舱上部与两侧区域，没有多余的装饰性结构，前部覆盖件预留了减震器、转向拉杆的运动间隙，不会在悬架大行程压缩时出现运动干涉。乘员舱内部仅设置单座驾驶位，座椅采用包裹式设计，安装位置直接固定在车架主横梁上，避免颠簸时座椅出现移位，驾驶位周边预留了方向盘、换挡机构、踏板组的安装空间，各操纵部件的操作行程都按照人体工程学范围设定，保证长时间越野驾驶时的操作便利性。整车的离地间隙设定充分考虑了乱石、坑洼路面的通过需求，前后接近角、离去角都做了加大处理，避免上下陡坡时出现车头、车尾托底的情况。动力系统的安装位布置在乘员舱后下方，重心位置靠近整车几何中心，能有效减少爬坡、飞跃落地时的重心偏移，传动系统的走线空间在车架设计时就做了预留，避免传动部件与车架、悬架出现运动干涉。转向系统采用齿轮齿条式结构，转向拉杆的长度可调节，方便根据不同赛道的路面特性调整前束参数，制动系统的管路沿着车架内侧布置，加装了防护结构避免飞石击打造成管路破损。整车所有安装边界都经过干涉检查，轮胎在最大转向角度、最大悬架压缩行程下都不会与车架、覆盖件发生剐蹭，各铰接点的衬套安装位都预留了足够的压装空间，方便后期装配与维护更换。
