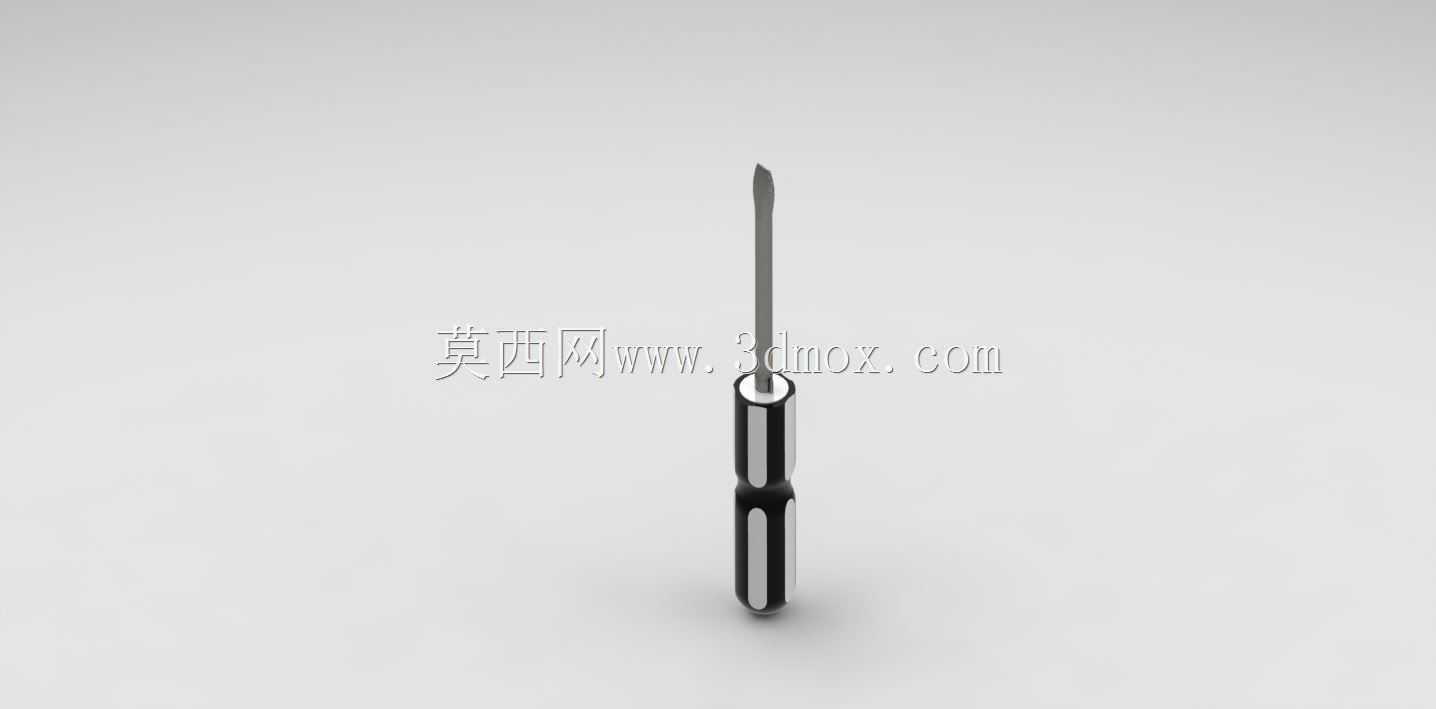

一字型防滑柄手动螺丝刀三维造型

　　这款手动螺丝刀的三维造型，完全围绕一线装配、维修场景的实际使用需求搭建，没有多余的装饰性结构，每一处几何特征都对应实际使用中的功能诉求。从应用场景来看，这类一字型螺丝刀覆盖了从家用小件拆装、电子元器件紧固，到设备维保、生产线预装等多个场景，是手动工具里使用频率最高的品类之一，建模时首先要考虑的就是不同握持习惯下的人机适配性，不能只做外观复刻。

　　先从手柄部分的设计逻辑说起，模型里的手柄采用双色双材质的分段结构，黑色部分为硬质工程塑料基体，负责承担扭矩传递的结构强度，嵌入的浅色防滑条采用软质橡塑材质，表面做了内凹的圆弧曲面，刚好贴合指腹的自然弧度，当操作人员手上沾有少量油污或者汗液时，软质条的静摩擦系数远高于硬质塑料，能有效避免拧动时打滑。手柄的整体直径控制在28mm，长度100mm，这个尺寸区间是经过大量实操验证的，既不会因为直径太细导致压强过大硌手，也不会因为直径过粗让手小的操作人员无法完全握持，手柄尾部做了圆弧过渡的平端面，当需要施加轴向顶紧力的时候，掌心可以完全贴合端面发力，不会出现局部应力集中硌伤掌心的问题。

　　刀杆部分的设计重点在于扭矩传递的同轴度，模型里刀杆和手柄的配合段做了滚花结构，嵌入手柄内部的长度达到35mm，这个嵌入深度能保证大扭矩拧动时，刀杆不会在手柄内发生相对转动，避免早期失效。刀杆外露部分长度为120mm，直径6mm，采用等直径圆杆结构，材料对应工业级铬钒钢，表面做发黑防锈处理，这个长度设计既能覆盖大部分常规深度的螺丝安装位，也不会因为杆身过长导致拧动时发生弯曲变形。刀头部分是标准一字型结构，刃口厚度1.2mm，宽度6mm，刃口做了微小的倒角处理，不是锋利的直角，这个细节是为了避免插入螺丝槽口时刮伤槽口边缘，同时能保证刃口和螺丝槽的贴合面积最大化，减少拧动时的滑脱概率，刃口的平行度公差在建模时控制在0.05mm以内，和标准一字螺丝的槽口尺寸完全匹配，不会出现插不进去或者间隙过大晃荡的问题。

　　从安装边界和适配性来看，这款螺丝刀不需要额外的辅助安装结构，属于独立手持工具，整体收纳长度为220mm，最大外径就是手柄处的28mm，常规的工具挂板卡扣、工具盒内衬槽位都能适配，建模时把所有的倒角、圆角特征都做了还原，没有尖锐的棱角，避免取放时划伤操作人员或者工具盒内衬。在结构细节上，刀杆和手柄的衔接处做了一个直径10mm的限位凸台，这个凸台有两个作用，一是控制刀杆插入手柄的深度，保证装配时的定位精度，二是当螺丝刀从工具架上滑落时，凸台可以卡在挂架的卡扣位置，避免直接掉落到地面砸伤工件或者人员。

　　建模过程中没有做简化处理，手柄上的防滑条和基体的配合面做了精准的贴合，没有出现面重叠或者间隙过大的问题，刀杆和手柄的装配关系完全按照实际过盈配合的参数搭建，所有的曲面过渡都做了曲率连续处理，渲染出来的效果和实物的质感完全一致，不管是用来做工具套装的装配模拟，还是做维修场景的动画演示，或者是工具产品的结构改型参考，这个模型都能直接使用，不需要再做额外的结构修补。很多新手建模的时候容易忽略手柄的内凹弧度和刀头的倒角细节，做出来的模型要么握持感不符合实际，要么刀头和螺丝槽无法正常配合，这个模型在搭建的时候反复核对了实物的测量尺寸，每一个特征的尺寸都和工业级量产螺丝刀的参数一致，没有随意缩放或者变形的结构。

　　从实际使用的受力角度来看，模型里刀杆的同轴度偏差控制在0.02mm以内，拧动的时候不会出现偏心晃动的问题，手柄的重心在距离尾部60mm的位置，刚好是握持时的掌心位置，长时间握持操作不会出现重心偏坠导致的手部疲劳。刀头部分的硬度对应实物的HRC58-62区间，建模时虽然不需要设置材料硬度参数，但结构上做了刀头和刀杆的等强度过渡，没有出现应力集中的直角台阶，保证大扭矩拧动时刀头不会断裂。这类手动工具的三维建模，核心不是外观像不像，而是结构参数能不能对应实际使用需求，很多外观看起来差不多的螺丝刀，实际用的时候要么打滑要么断刀头，本质就是结构设计的时候没有考虑受力和人机的细节，这个模型把这些容易被忽略的工程细节都做了还原，完全符合工业级手动工具的设计标准。
