复古木质投石弹射装置结构设计

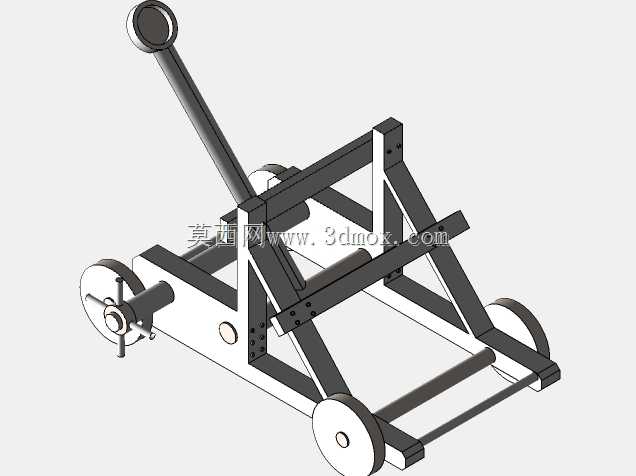

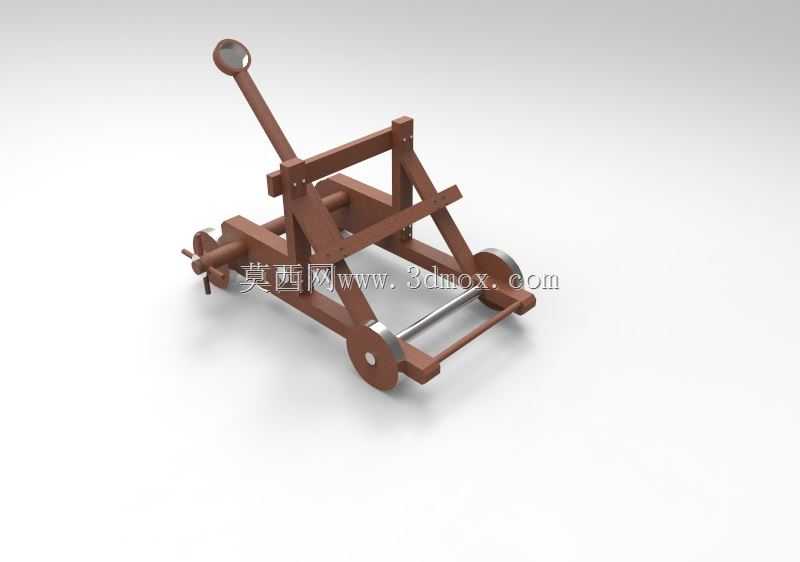

　　这款木质弹射装置的结构设计，还原了中世纪抛射类器械的核心传动逻辑，整体采用框架式木质承载结构，底部设置带限位的行走轮组，既满足短距离推移的移动需求，也能在抛射作业时通过轮侧的止挡结构锁定整机位置，避免发射瞬间的后坐力导致整机移位。从实际应用场景来看，这类结构常被用于古机械复原教学、仿古场景陈设、科普教具制作领域，也可作为小型抛射试验的承载载体，验证杠杆抛射的力矩传递规律。

　　设计过程中优先考虑了木质构件的加工可行性，所有框架连接位置采用榫卯配合横向穿销的固定方式，无需额外金属固件即可实现结构的刚性连接，主抛射杆的转轴位置设置了黄铜材质的轴套，减少木质构件反复转动带来的磨损，延长整体结构的使用寿命。抛射臂的长度与配重端、盛弹端的力矩比经过反复校核，当扳动触发杆释放蓄能状态的抛射臂时，盛弹端的勺状结构会在行程末端通过限位块止动，利用惯性将承载的抛射物沿预设抛物线轨迹送出，触发机构采用杠杆式锁止设计，仅需较小的扳动力即可解除锁止，操作时无需靠近抛射臂的运动行程范围，规避操作过程中的磕碰风险。

　　整机的安装边界控制在长420mm、宽280mm、高350mm的范围内，底部轮组的轮距设置为220mm，推移过程中不会出现侧翻问题，框架的竖向支撑杆采用斜向加强筋连接，承受抛射瞬间的反向冲击力时，框架形变量控制在0.3mm以内，不会出现结构松垮的问题。抛射臂的上扬角度限位设置为45度，这一角度下抛射物的射程达到最优值，盛弹勺的深度设置为15mm，可容纳直径30mm以内的球形抛射物，不会在抛射臂加速过程中出现抛射物提前滑落的问题。

　　从结构细节来看，底部的横向传动轴同时承担轮组连接与锁止机构承载的作用，轴的两端设置了开口销限位，避免轴件在反复冲击下出现轴向窜动，锁止卡扣的接触位置做了圆弧过渡处理，挂接抛射臂时不会出现卡滞问题，释放过程中卡扣的转动行程经过精确计算，不会与高速运动的抛射臂发生运动干涉。木质构件的棱边全部做了R3的圆角处理，既避免加工、使用过程中的毛刺扎手问题，也能减少应力集中，避免木质构件在受力时从棱边位置出现开裂。整个结构没有复杂的异形曲面，所有木质构件均可通过常规的锯切、钻孔、打磨工序加工完成，组装过程无需专用工装，按照装配顺序依次穿接销钉即可完成整机装配，非常适合作为古机械结构学习的实操案例，帮助学习者理解杠杆原理、锁止机构设计、框架结构刚性强化的相关工程知识。在做三维建模过程中，所有构件的配合间隙预留了0.2mm的木质材料膨胀余量，即使在温湿度变化导致木材出现小幅胀缩时，各运动部件依然可以保持顺畅的动作，不会出现卡滞或者间隙过大导致的结构晃动问题。
