旋钮式弹簧定位分度锁销结构

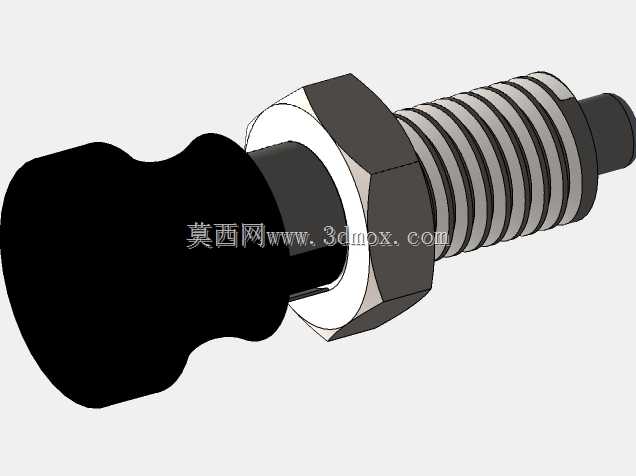

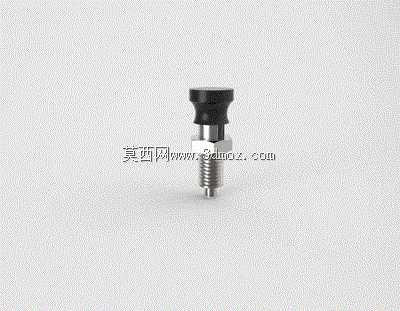

　　松开后销体在内部弹簧的预紧力作用下自动回弹卡入对应定位孔，完成位置锁定，操作效率远高于传统的螺栓穿销固定方式。从结构设计的角度拆解这个部件，整体采用同轴式布局，顶部的黑色旋钮头做了内凹的收腰造型，表面做了防滑的哑光纹理处理，这个造型不是单纯为了美观，实际是考虑到操作人员戴劳保手套操作时的摩擦力需求，收腰的弧度刚好贴合手指提拉的施力角度，提拉时不会打滑，旋钮头和内部的销芯采用过盈压装加卡簧限位的连接方式，保证反复提拉不会出现松脱。旋钮下方的金属限位轴肩做了加厚处理，这个轴肩是整个部件的受力承载面，当销体卡入定位孔承受横向剪切力时，轴肩会贴合安装基体的表面，把剪切载荷分散到安装板上，避免螺纹部分直接承受径向力导致螺纹变形。在各类非标自动化生产线、工装夹具、检具以及需要频繁切换工位定位的机械设备中，这类旋钮式弹簧定位锁销是应用频次极高的功能部件，很多做治具设计、工位切换机构的工程师，在做分度定位、工位锁定的结构选型时，都会优先考虑这类成熟的标准件结构，省去从零开始设计弹簧、销体、限位结构的冗余工作量。从实际使用场景来看，这类锁销常被用在焊接工装的工位转台定位、流水线载具的档位锁定、机床附件的位置固定、物流设备的伸缩档位限位，甚至部分户外健身器材、特种车辆的操作机构锁止场景中，核心作用就是在需要频繁切换位置的两个或多个工位间，实现快速的销接定位与解锁，不需要额外借助扳手等工具，操作人员直接提拉顶部的旋钮头就可以完成解锁动作，

　　中间的外螺纹安装段是整个部件的安装基准，设计时会根据不同的安装板厚配套对应的六角薄螺母，安装时只需要在安装基体上加工对应规格的螺纹过孔，从一侧穿入锁销，另一侧用螺母锁紧固定即可，不需要复杂的沉孔或者焊接工序，安装维护都很方便，后期如果销头磨损，只需要拧下螺母就可以整体更换，不需要拆解整个机构。螺纹段下方的销体是核心的工作部分，销头做了小角度的倒角导向，这个倒角的作用是当销体回弹卡入定位孔时，即使定位孔和销体存在微小的位置偏差，倒角面也能引导销体顺利滑入孔内，不会出现卡滞顶死的情况，销体的圆柱面做了精磨处理，表面粗糙度控制在Ra0.8以内，和定位孔的配合间隙控制在0.02-0.05mm之间，既保证定位精度，

　　又不会因为间隙过小出现插拔卡涩的问题。内部的复位弹簧采用的是圆柱螺旋压缩弹簧，预紧力经过精准匹配，既不会因为弹簧力过小导致设备运行震动时销体自行脱出，也不会因为弹簧力过大导致操作人员提拉旋钮时需要施加过大的力，长期使用后弹簧出现疲劳衰减时，也可以通过尾部的调节结构微调预紧力，延长部件的整体使用寿命。从安装边界的尺寸来看，这类锁销的螺纹规格通常覆盖M6到M16的常用公制螺纹系列，对应不同的载荷等级选型，销体的伸出长度根据使用场景分为短行程、长行程两个大类，短行程的伸出长度通常在5-10mm，适合定位板厚较薄、定位精度要求高的场景，长行程的伸出长度在15-30mm，适合两层安装板间距较大、需要跨越多个结构层的锁定场景，

　　安装时需要注意预留出旋钮提拉的操作空间，旋钮顶部到安装基体表面的提拉行程空间不能小于销体的伸出长度，否则会出现提拉不到位、销体无法完全脱出定位孔的问题。另外在做三维建模的时候，这类部件的建模重点是要还原各个配合面的尺寸公差，尤其是螺纹段的大径小径、销体的配合直径、轴肩的定位端面，这些尺寸是后续做机构装配干涉检查的关键，如果建模时尺寸偏差过大，后续做装配仿真的时候就会出现干涉或者间隙过大的问题，影响整个机构的设计准确性，同时要把内部弹簧的压缩行程做运动仿真模拟，验证提拉到最大行程时弹簧不会出现并圈压并的情况，松开回弹时弹簧的预紧力能顺利把销体推到锁定位置，避免出现结构设计的硬伤。在实际选型应用的时候，还要考虑使用环境的腐蚀问题，如果是在潮湿或者有腐蚀性介质的车间使用，销体和螺纹部分要选用304不锈钢材质，旋钮部分选用工程尼龙材质，避免生锈导致销体卡滞，如果是在普通干燥的车间环境使用，选用碳钢镀锌的材质就可以满足使用需求，成本也更低。
