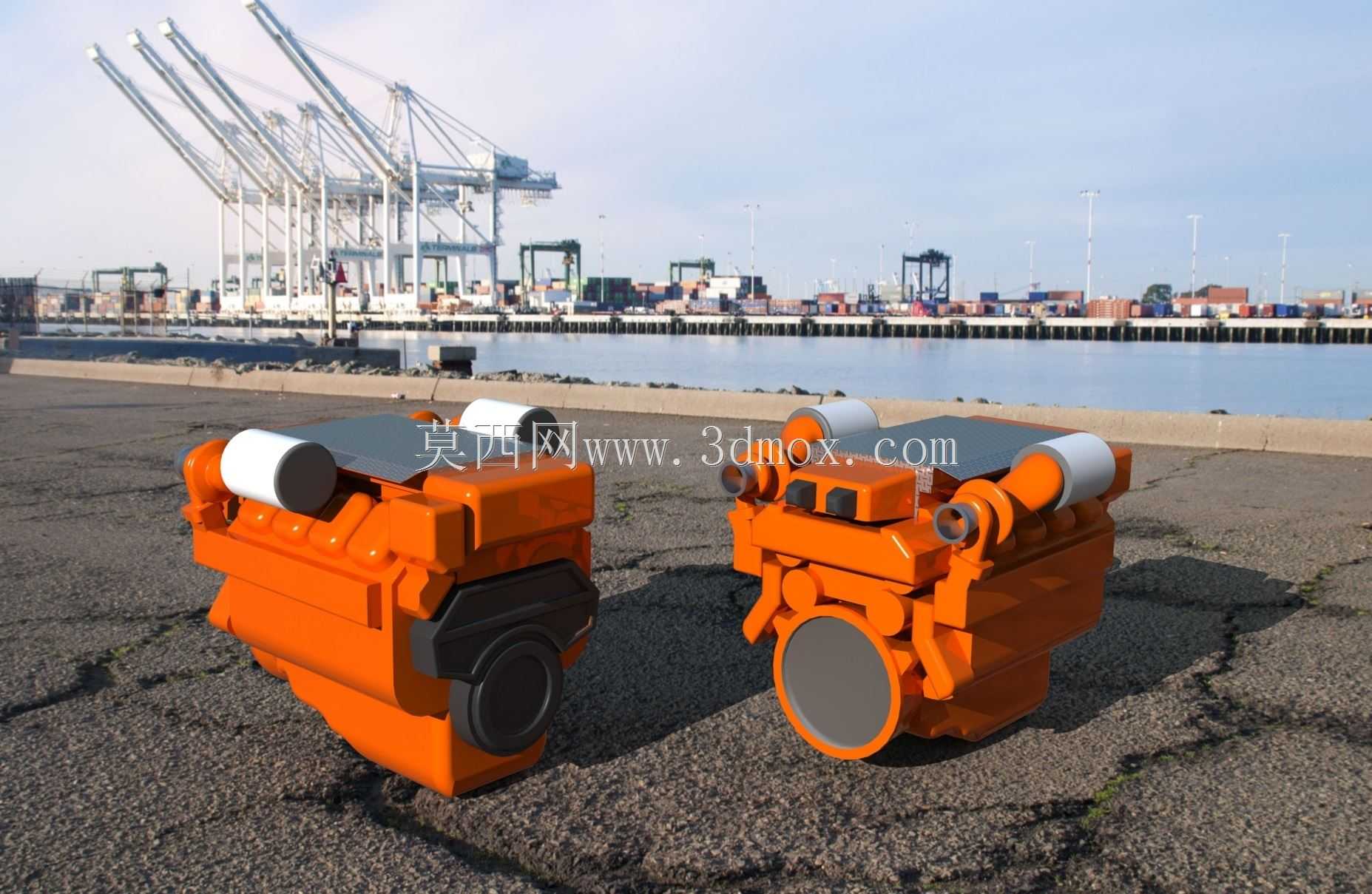

斯堪尼亚DI16船用柴油动力装置三维结构

这款斯堪尼亚DI16船用柴油机的三维结构还原，首先围绕船舶动力舱的实际安装边界做了适配考量，建模时预留了与船体基座连接的安装孔位匹配空间，整体外形的长宽高比例严格参照实机的安装尺寸设定，避免后续在船舶总装布置时出现干涉问题，不管是作为内河货运船舶的主推进动力，还是作为港口作业船舶的辅机动力源，该结构都能对应上实际的舱室布置需求。从功能特性来看，该型柴油机作为大马力船用动力单元，建模时还原了其进排气系统的外接接口位置、燃油管路的排布走向、冷却系统的外接端口布局，这些细节的还原能够帮助船舶设计人员在做动力系统配套时，直接对接管路布置的设计工作，不用再反复核对实机的接口位置参数。设计思路上，没有做过度的外观简化，而是保留了机体外部的加强筋结构、吊装点位的凸起结构、两侧滤清器的安装位置，甚至还原了缸盖部分的检修盖板轮廓，这些细节并非冗余设计，而是考虑到后续做动力舱运维仿真、拆装培训演示时，这些结构都是必不可少的参考要素。在实际船舶应用场景中，这类大马力柴油机往往需要长时间在高负荷工况下运转，机体的散热结构布局在建模时也做了对应体现，机体侧面的散热筋片的排布密度、角度都参照实机做了还原，能够直观展现其散热设计的逻辑。不同于车用柴油机的结构设计，船用机型的安装基座采用了更宽厚的支撑结构，建模时还原了基座部分的减震垫安装位，这部分结构是船用动力区别于陆用动力的核心特征之一，能够抵消船舶航行时的船体振动对动力单元的影响。另外，模型还原了机体输出端的法兰连接结构，能够直接对接船舶的传动轴系或者齿轮箱单元，在做动力传动系统的匹配设计时，可以直接调用该结构做装配校验，省去了重新测绘基础结构的工作量。机体上部的吊装吊耳位置也做了精准还原，方便在做船厂安装工艺仿真时，模拟动力单元的入舱吊装路径，提前预判吊装过程中可能出现的舱室结构干涉问题。
